IPPON Innova Unity T 3/3 20 кВт (арт. 2080025) — профессиональный онлайн-ИБП с двойным преобразованием, мощностью 20 кВт / 20 кВА и трёхфазным входом/выходом (3/3). Обеспечивает эталонную чистую синусоиду, стабильное питание критического оборудования: серверов, промышленных станков, медицинской техники, систем безопасности. Оснащён 40 встроенными аккумуляторами (9 Ач), поддерживает внешние батарейные массивы, параллельную работу до 3 устройств. Надёжная защита от всех видов сбоев сети с КПД до 96% (в ECO-режиме >98%).
Мощность, автономия и надёжность
ИБП построен по технологии online (VFI) с двойным преобразованием: входное переменное напряжение выпрямляется, стабилизируется, затем снова преобразуется в чистую синусоиду. Это обеспечивает полную изоляцию нагрузки от проблем сети. Коммутационная способность — 20 кВт / 20 кВА.
40 встроенных аккумуляторов
- Ёмкость батареи: 9 Ач, 12 В — 40 штук, общая энергия ~4,32 кВт·ч.
- Время автономии: 18 мин при 30% нагрузке, 10 мин при 50%, 7 мин при 70%, 3 мин при 100%.
- Возможность подключения внешних батарей для увеличения времени резервирования до нескольких часов.
Трёхфазное питание 3/3 и 3/1
Работает в режимах 3/3 (три фазы на входе — три фазы на выходе) и 3/1 (три фазы на входе — одна фаза на выходе). Номинальное напряжение 220/380, 230/400, 240/415 В (настраивается). Частота 50 Гц с автодетектом.
Интерфейсы и управление
Интеллектуальный ИБП предоставляет администратору полный контроль и мониторинг состояния.
Порты и протоколы
- RS-232, USB — прямое подключение к серверу.
- EPO (аварийное отключение) — дистанционное отключение нагрузки.
- Сухие контакты — сигнализация о состоянии.
- Поддержка SNMP (опциональная карта) — мониторинг по сети.
Управление и безопасность
- LCD-дисплей — отображение параметров сети, нагрузки, заряда батарей.
- Автотестирование батарей — регулярная проверка состояния АКБ.
- Холодный старт — запуск ИБП от батарей без сети.
- Защита от перегрузок и короткого замыкания в каждом режиме.
Эффективность и экологичность
Высокий КПД
В режиме двойного преобразования КПД >96%, в режиме ECO (байпас) >98%. Это снижает тепловыделение и затраты на электроэнергию.
Фильтрация и защита
- Крест-фактор 3:1 — работа с импульсными блоками питания.
- Уровень помех: искажение напряжения не более 1%.
- Поглощение выбросов: 455 Дж (Surge rating).
- Защита от молний и импульсных помех.
Совместимые аксессуары и дополнительное оборудование
Для расширения функциональности IPPON Innova Unity T 20 кВт рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешние батарейные модули | IPPON Innova Unity T 3/3 B1 (арт. 2080027) или аналоги на 40x9 Ач | Увеличение времени автономии до 1-4 часов |
| SNMP-карта | IPPON SNMP-адаптер (арт. 2080030), совместимый с Innova Unity | Удалённый мониторинг через сеть |
| Кабель RS-232 | DB9 - DB9 (прямой), длина 1.8 м | Для подключения к серверу |
| Кабель USB | USB A - B, длина 1.8 м | Для подключения к ПК |
| Клеммные колодки и наконечники | Для кабеля сечением до 25 мм² | Входят в комплект поставки |
| Система параллельной работы | Комплект Parallel Kit (арт. 2080032) | Для резервирования N+1 до 3 ИБП |
Аналоги IPPON Innova Unity T 3/3 20 кВт
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| IPPON | Innova Unity T 3/3 15 кВт (арт. 2080024) | Мощность 15 кВт, меньше АКБ (30 шт), ниже цена. |
| APC | Smart-UPS RT 20kVA 3:3 (SRT20KXLI) | 20 кВА, 16 кВт, онлайн, parallel cap, часто выше цена. |
| Eaton | 9PX 20kVA 3:3 (9PX20K3P) | Аналогичная мощность, поддержка SNMP, горячая замена батарей, другой форм-фактор. |
| Voltronic Power | HP11 20kVA 3:3 (HP1120K3P) | Экономичный вариант, меньше сервисных центров, базовый функционал. |
| Schneider Electric | Galaxy VS 20kVA 3:3 (GVS20K3P) | Промышленная серия, высокая надёжность, цена значительно выше. |
Рекомендация: При выборе аналога обращайте внимание на количество встроенных АКБ, время автономии, возможность параллельной работы и стоимость владения. Для критичных объектов предпочтительны IPPON Innova Unity или APC Smart-UPS.
Кому подойдёт IPPON Innova Unity T 3/3 20 кВт
Рекомендуется, если вам нужно:
- Защитить серверную, ЦОД или промышленное оборудование мощностью до 20 кВт.
- Получить трёхфазное питание с возможностью работы 3/3 и 3/1.
- Автономия от 3 до 18 минут (можно увеличить внешними батареями).
- Управление через RS-232, USB, EPO, SNMP, сухие контакты.
- Параллельная работа до 3 ИБП для резервирования N+1.
- Чистая синусоида и стабильность напряжения ±1%.
Вероятно, не подойдёт, если:
- Требуется мощность менее 5 кВт — есть более компактные модели.
- Нужна однофазная версия (1/1) — смотрите Innova Unity 1/1.
- Критично низкий уровень шума — модель шумит до 55 дБ.
- Необходима частота 60 Гц — частота фиксирована 50 Гц.
- Бюджет ограничен — можно рассмотреть аналоги Eaton или Voltronic.
Конструкция и условия эксплуатации

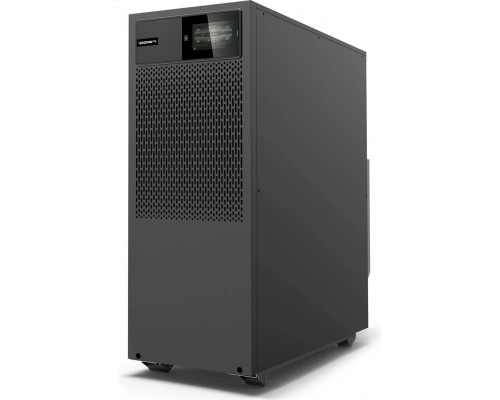

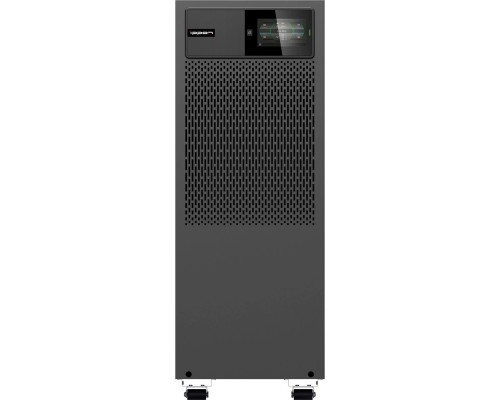

Напольный корпус Tower
Размеры 300×806×634 мм, вес 159 кг. Металлический корпус, степень защиты IP20. Колеса и опоры в комплекте.
Условия работы
- Эксплуатация: от 0°C до +50°C, влажность 0–90% (без конденсата).
- Хранение: от 0°C до +50°C, влажность хранения такая же.
- Высота над уровнем моря: до 3000 м (при хранении до 15000 м).
Устойчив к перепадам температур, подходит для серверных, производственных цехов, медицинских учреждений.
Технические характеристики
| Вендор | IPPON |
| Артикул | 2080025 |
| EAN код | 4630143173529 |
| Срок гарантии | 24 мес. |
| Тип | Online (VFI) |
| Типоразмер | Tower (напольный) |
| Размеры (Ш×Г×В) | 300×806×634 мм |
| Вес товара | 159 кг |
| Серия | Innova Unity T |
| Количество фаз | 3/3 (вход/выход) или 3/1 |
| Мощность (ВА) | 20000 ВА |
| Мощность (Вт) | 20000 Вт |
| Выходное напряжение | 220/380, 230/400, 240/415 В (настраивается) |
| Форма выходного сигнала | Чистая синусоида |
| Входное напряжение | 160–520 В (линейное) |
| Частота входного напряжения | 40–66 Гц |
| Номинальная частота | 50 Гц |
| Количество аккумуляторов | 40 шт (12 В, 9 Ач) |
| Емкость аккумуляторов | 9 Ач |
| Напряжение батареи (DC) | 12 В × 40 = 480 В (тип. 490 В DC) |
| Напряжение при питании от батареи | 220/380, 230/400, 240/415 В |
| Частота при питании от батареи | 50 Гц |
| Время автономной работы 30% нагрузки | 18 мин |
| Время автономной работы 50% нагрузки | 10 мин |
| Время автономной работы 70% нагрузки | 7 мин |
| Время автономной работы 100% нагрузки | 3 мин |
| Время заряда, около | 3 ч |
| Surge rating (уровень поглощения выбросов) | 455 Дж |
| КПД в режиме online | >96% |
| КПД в режиме ECO | >98% |
| Стабильность напряжения (online) | ±1% |
| Искажение напряжения | не более 1% |
| Крест-фактор | 3:1 |
| Защита от перегрузки (online) | 100-105% длительно, 105-125% 10 мин, 125-150% 60 с, >150% 500 мс |
| Защита от перегрузки (батарея) | <125% длительно, 125-150% 30 с, >150% 500 мс |
| Защита от перегрузки (байпас) | 100-105% длительно, 105-125% 1 мин, 125-150% 30 с, >150% 500 мс |

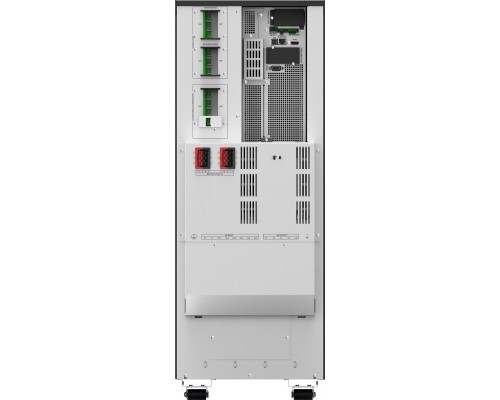

| Интерфейсы | EPO, RS-232, USB, сухие контакты |
| Поддержка SNMP | Да (опциональная карта) |
| Входной разъем | Клеммная колодка (для кабеля до 25 мм²) |
| Выходные разъемы | Клеммная колодка |
| Холодный старт | Да |
| Автотестирование батарей | Да |
| Дисплей | LCD |
| Звуковая сигнализация | Да (настраиваемая) |
| Уровень шума | <55 дБ |
| Цвет корпуса | Черный |
| Степень защиты | IP20 |
| Резервирование мощности | До 3 шт в параллельной работе |
| Температура эксплуатации | от 0 до +50 °C |
| Температура хранения | от 0 до +50 °C |
| Относительная влажность | 0–90% (без конденсации) |
| Высота над уровнем моря | до 3000 м (эксплуатация) |
| Высота хранения | до 15000 м |
| Область применения | серверы, ПК, медицина, промышленность, охранные системы, телеком |
Часто задаваемые вопросы
Чем отличается режим 3/3 от 3/1?
3/3 — на выходе три фазы (400 В), подходит для трёхфазного оборудования. 3/1 — на выходе одна фаза (230 В) при трёхфазном входе. Режим переключается в меню.
Как увеличить время автономной работы?
Подключите внешние батарейные модули IPPON Innova Unity T B1 (арт. 2080027). Можно подсоединить до 4 модулей, увеличив время до нескольких часов.
Поддерживает ли ИБП горячую замену батарей?
Нет, замена батарей производится при выключенном ИБП или в режиме байпаса (сначала перевести нагрузку на байпас). Рекомендуется отключить оборудование.
Можно ли удалённо управлять ИБП?
Да, через USB/RS-232 (программа управления IPPON), а также опционально через SNMP-карту (мониторинг по сети).
Какая максимальная мощность нагрузки?
20 кВт / 20 кВА. Для максимальной надёжности рекомендуется загружать не более 80% (16 кВт).
Что такое крест-фактор 3:1?
Показывает способность ИБП выдерживать кратковременные импульсные нагрузки (например, блоки питания серверов). Значение 3:1 отлично подходит для IT-оборудования.
Есть ли встроенный стабилизатор напряжения?
Да, онлайн-ИБП полностью стабилизирует напряжение на выходе ±1% независимо от колебаний на входе.
Какова высота установки над уровнем моря?
До 3000 м. При высоте более 1000 м рекомендуется снижать мощность на 1% на каждые 100 м свыше 1000 м.
Совместим ли ИБП с генераторами?
Да, благодаря широкому диапазону входного напряжения (160-520 В) и частоты (40-66 Гц), он совместим с большинством генераторов. Для стабильной работы рекомендуется генератор мощностью не менее 30 кВА.
Как осуществляется параллельная работа?
Используется специальный комплект Parallel Kit (арт. 2080032). До 3 ИБП работают синхронно, обеспечивая мощность до 60 кВт и резервирование N+1.
