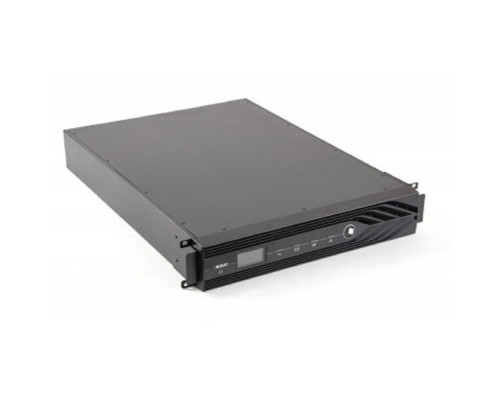

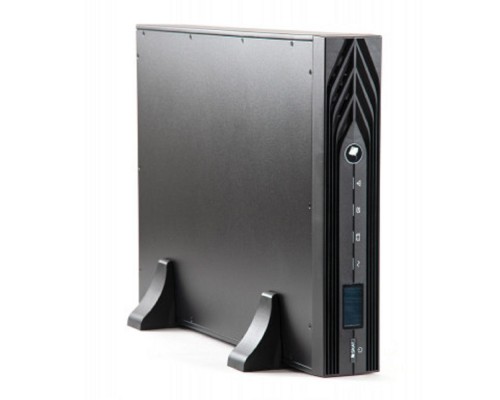

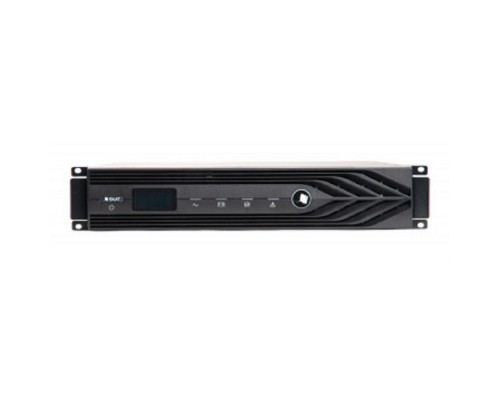

Источник бесперебойного питания Bastion SKAT-UPS 10-RACK-3/1-ON (8993) — профессиональный онлайн ИБП двойного преобразования с трёхфазным/однофазным входом и однофазным выходом. Обеспечивает стабильное питание 10 кВт (10000 ВА) для серверного, телекоммуникационного и промышленного оборудования. Идеальное решение для центров обработки данных, ИТ-инфраструктуры и систем, критичных к качеству электропитания. Корпус 19" (3U) предназначен для установки в стойку.
Технология двойного преобразования (Online)
ИБП Bastion SKAT-UPS 10-RACK-3/1-ON работает в режиме online (VFI-SS-111) — входное переменное напряжение преобразуется в постоянное, а затем снова в стабильный синусоидальный сигнал с точным выходным напряжением 380 В. Это обеспечивает полную изоляцию нагрузки от скачков, провалов, шумов и искажений в электросети.
Мощность и стабилизация
- 10 кВт / 10000 ВА — номинальная выходная мощность.
- Вход: 3-фазный / 1-фазный — гибкость подключения к разным типам сетей.
- Выход: 1-фазный 380 В — стабильная синусоида с точностью ±2%.
- Коэффициент мощности 1.0 — полное использование активной мощности.
Защита нагрузки и батарей
- Защита от короткого замыкания и перегрузки на выходе.
- Автоматический байпас при перегрузке или неисправности (опционально).
- Холодный старт — запуск ИБП от батарей без сети.
Управление и мониторинг
ИБП оснащён полным набором интерфейсов для удалённого контроля и интеграции в системы управления.
Интерфейсы связи
- RS-232 и USB — локальное подключение к ПК.
- RS-485 (RJ45) — интеграция в систему диспетчеризации.
- SmartSlot — установка дополнительных карт SNMP, температуры и др.
- ЖК-дисплей — отображение параметров: напряжение, нагрузка, ёмкость батарей, коды ошибок.
Программное обеспечение
- Мониторинг и управление через ПО Bastion UPS Monitor.
- Автоматическое завершение работы серверов при длительном отключении сети.
- Поддержка ОС: Windows, Linux, Unix, VMware.
Гибкость и установка
Установка в 19" стойку
Корпус 3U (443×580×131 мм) с комплектом креплений. Масса 28 кг позволяет разместить ИБП в нижней части стойки.
Клеммные колодки
Вход и выход — на клеммные колодки (тыловое расположение). Рассчитаны на подключение силовых кабелей до 25 мм².
Встроенные аккумуляторы
Герметичные свинцово-кислотные, 12 В, необслуживаемые. Возможна замена без демонтажа ИБП (горячая замена не поддерживается).
Совместимое оборудование и аксессуары
Для расширения функциональности и интеграции Bastion SKAT-UPS 10-RACK-3/1-ON рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешние батарейные блоки | Bastion SKAT-BAT 100, SKAT-BAT 200 | Для увеличения времени автономии |
| SNMP-карта | Bastion SNMP-02, SNMP-03 | Мониторинг по SNMP v1/v2c/v3 |
| Интерфейсный кабель RS-232 | DB9 – RJ45 или DB9 – USB | Для подключения к COM-порту |
| Силовые кабели | Медный многожильный кабель 5×10 мм² (вход), 3×10 мм² (выход) | Длина подбирается по проекту |
| Опциональный внешний байпас | Bastion BYP-40 (40А) | Для ручного переключения при обслуживании |
Аналоги Bastion SKAT-UPS 10-RACK-3/1-ON
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Bastion | SKAT-UPS 6-RACK-3/1-ON | Мощность 6 кВт, идентичная серия, ниже по мощности. |
| Bastion | SKAT-UPS 10-RACK-1/1-ON | Однофазный вход/выход, 10 кВт, только 1-фазное питание. |
| APC | APC Smart-UPS SURT10000XLI | 10 кВт, 1-фазный вход, выход 230 В, online, аналогичная мощность. |
| Eaton | Eaton 9PX 10K | 10 кВт, 1-фазный, online, возможность параллельной работы, SmartSlot. |
| Schneider | Galaxy VS 10 кВт (GVS10BP) | Трехфазный вход, 10 кВт, online, расширенные возможности, сегмент выше. |
Рекомендация: При выборе аналога обращайте внимание на количество фаз вход/выход, мощность, интерфейсы управления, а также возможность подключения внешних батарей. Для интеграции в трёхфазную сеть Bastion SKAT-UPS 10-RACK-3/1-ON является оптимальным выбором.
Кому подойдёт Bastion SKAT-UPS 10-RACK-3/1-ON
Рекомендуется, если вам нужно:
- Запитать серверы, СХД, активное сетевое оборудование высокой плотности.
- Использовать трёхфазную сеть питания с однофазной нагрузкой.
- Обеспечить полную гальваническую развязку и стабильное питание.
- Удалённый мониторинг через SNMP, RS-485 и USB.
- Установить ИБП в 19" стойку с возможностью масштабирования батарей.
Вероятно, не подойдёт, если:
- Вам требуется ИБП до 1 кВт для домашнего ПК — избыточно и дорого.
- Необходим трёхфазный выход (380 В) — у данной модели выход однофазный.
- Нужна поддержка горячей замены батарей — здесь замена возможна только при выключенном ИБП.
- Планируется установка в жилом помещении с высокими требованиями к шуму (ИБП с вентиляторами).
Конструкция и условия эксплуатации
Металлический корпус 3U
Размеры 443×580×131 мм, вес 28 кг. Крепится в стандартную 19-дюймовую стойку с помощью комплектных направляющих. Вентиляторная система охлаждения с регулируемой скоростью.
Условия эксплуатации
- Рабочая температура: от 0°C до +40°C.
- Относительная влажность: 10–90% (без конденсата).
- Уровень шума: не более 55 дБ на расстоянии 1 м.
- Высота установки: до 1000 м над уровнем моря без снижения мощности.
Технические характеристики
| Производитель | Бастион |
| Модель | SKAT-UPS 10-3/1 RACK (8993) |
| Тип оборудования | Источник бесперебойного питания (Online ИБП двойного преобразования) |
| Макс. входное напряжение | 478 В |
| Номинальное выходное напряжение | 380 В (однофазное) |
| Максимальная выходная мощность (Вт) | 10000 |
| Полная мощность (ВА) | 10000 |
| Тип выходного сигнала | Синусоидальный (коэффициент нелинейных искажений <2%) |
| Холодный старт | Да |
| Интерфейсы управления | RS-232, USB, RS-485 (RJ45), SmartSlot |
| Вход питания | Клеммная колодка (3-фазный / 1-фазный) |
| Выходные разъёмы | Клеммная колодка (1-фазный) |
| Тип аккумуляторов | Герметичные свинцово-кислотные (Pb), 12 В, необслуживаемые |
| Горячая замена батарей | Не поддерживается |
| Защита | от КЗ, от перегрузки, от перенапряжения, от пониженного напряжения |
| Установка в стойку 19" | Да (3U) |
| Размеры (Ш×Г×В) | 443×580×131 мм |
| Вес (нетто) | 28 кг |
| Рабочая температура (°C) | 0 ~ +40 |
| Гарантия | 5 лет |
| Страна производства | --- |
| Артикул | 8993 SKAT-UPS 10-RACK-3/1-ON |
Часто задаваемые вопросы
Для каких задач подходит Bastion SKAT-UPS 10-RACK-3/1-ON?
Для электропитания серверов, систем хранения данных, телекоммуникационных шкафов, медицинского оборудования, промышленных контроллеров. Подходит для любых критичных нагрузок мощностью до 10 кВт.
Что значит «трёхфазный/однофазный вход – однофазный выход»?
ИБП можно подключить как к трёхфазной сети 3×380В, так и к однофазной 220В. На выходе всегда однофазное напряжение 380В. Это удобно для объектов, где есть только трёхфазный ввод.
Какое время автономии при полной нагрузке?
Встроенные батареи обеспечивают несколько минут при нагрузке 10 кВт. Для длительной работы требуется подключение внешних батарейных блоков (Bastion SKAT-BAT 100/200).
Поддерживает ли ИБП подключение внешнего байпаса?
Да, опционально доступен ручной BYP-40 для проведения сервисных работ без выключения нагрузки.
Можно ли управлять ИБП удалённо через SNMP?
Да, для этого в слот SmartSlot устанавливается опциональная SNMP-карта (например, Bastion SNMP-02).
Какова допустимая сила тока на входе и выходе?
При номинале 10 кВт входной ток для однофазного режима ~45 А, для трёхфазного ~16 А на фазу. Выходной ток ~15 А при 380 В.
Можно ли заменить батареи своими силами?
Да, батарейный блок извлекается через переднюю панель после отключения ИБП от сети и отключения нагрузки. Замена не требует специальных навыков.
Какая максимальная длина линии до внешних батарей?
До 5 метров при использовании кабеля сечением не менее 10 мм². При больших расстояниях необходима консультация инженера.
Предусмотрен ли встроенный автоматический байпас?
Автоматический байпас не встроен, но может быть организован внешним устройством BYP-40. В аварийных ситуациях ИБП переходит в режим инвертора (батареи).
С какими операционными системами совместимо ПО мониторинга?
Bastion UPS Monitor работает с Windows, Linux (Ubuntu, CentOS, Debian), VMware ESXi. Поддерживаются типовые скрипты завершения работы.
