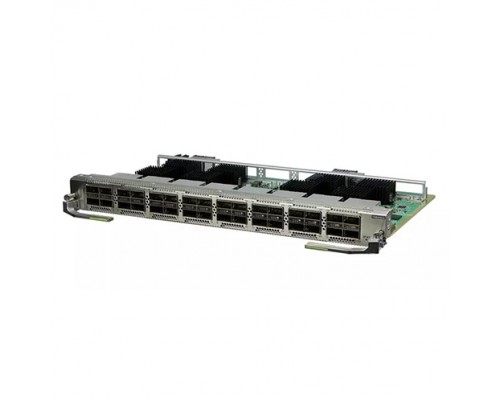

Huawei CE98-D32CQ-A — интерфейсный модуль для коммутаторов серии CloudEngine 9800, оснащённый 32 портами QSFP28, каждый из которых поддерживает скорость 40GE или 100GE. Модуль предназначен для установки в шасси и обеспечивает высокую плотность портов для ядра сети дата-центра (Spine/Leaf), агрегации трафика и подключения высокоскоростных серверов. Поддерживает технологии VXLAN, EVPN, DCBX и интеллектуальное управление трафиком. Идеальное решение для построения масштабируемых, отказоустойчивых и высокопроизводительных сетей.
Высокая производительность и плотность портов
Модуль построен на базе проверенной платформы Huawei: обеспечивает线速-обработку всех 32 портов на скорости 100 Гбит/с каждый. Коммутационная способность шасси CloudEngine 9800 позволяет использовать полный потенциал модуля без блокировок.
32 порта QSFP28: гибкость и скорость
- Поддержка 40GE и 100GE — автоматическое определение скорости подключения, обратная совместимость с 40G.
- Высокая плотность — до 32 портов 100G в одном слоте, что даёт до 3,2 Тбит/с пропускной способности на модуль.
- Подключение оптических кабелей — работа с одномодовыми и многомодовыми трансиверами, а также с медными DAC-кабелями и AOC.
Расширенные возможности для дата-центра
Модуль поддерживает VXLAN (как аппаратный туннель), EVPN, DCBX, PFC, ECN и другие технологии для построения сетей с низкой задержкой и без потерь (RDMA, NVMe over Fabrics).
Управление и автоматизация
Модуль полностью управляется через интерфейс шасси CloudEngine 9800. Администратор получает доступ к широкому набору инструментов.
- CLI — классическая командная строка Huawei VRP.
- Web-интерфейс — управление через браузер.
- SSH / SNMP / NETCONF — поддержка современных протоколов автоматизации и мониторинга.
- Аппаратная телеметрия — мониторинг загрузки, температуры, ошибок на каждом порту.
Безопасность и Quality of Service
- ACL — фильтрация трафика на L2-L4 уровнях.
- HQoS — иерархическое управление полосой пропускания.
- Storm Control — защита от широковещательных штормов.
Дополнительные возможности и протоколы
Виртуализация сети (VXLAN/EVPN)
Аппаратная поддержка VXLAN и EVPN позволяет строить наложенные сети для мультиарендности и автоматического управления туннелями.
Поддержка RDMA (RoCEv2)
Благодаря PFC, ECN и DCBX модуль обеспечивает сквозную работу RDMA-приложений (NVMe-oF, AI/ML) с минимальной задержкой.
Агрегация каналов (LACP/MLAG)
Объединение портов в логические каналы для отказоустойчивости и увеличения пропускной способности.
Защита от петель (STP/MSTP/VBST)
Протоколы Spanning Tree для предотвращения петель в кабельной системе.
Совместимое оборудование и аксессуары
Для корректной работы модуля Huawei CE98-D32CQ-A необходимы подходящие трансиверы, кабели и шасси. Ниже приведены основные рекомендации.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP28 (100GE) | Huawei QSFP-100G-SR4, QSFP-100G-LR4, QSFP-100G-CWDM4 | Для 100G: до 10 км одномод, 100 м многомод |
| Медные кабели DAC (100GE) | Huawei QSFP-100G-DAC-1M/3M/5M | Для коротких соединений до 5 м, низкая задержка |
| Оптические модули QSFP+ (40GE) | Huawei QSFP-40G-SR4, QSFP-40G-LR4, QSFP-40G-CSR4 | Для 40G: обратная совместимость с портами модуля |
| Шасси для установки модуля | Huawei CloudEngine 9800 (CE16808, CE16804, CE8850-64CQ-EI и др.) | Модуль предназначен для слотов в указанных шасси |
| Оптические патч-корды | MPO/MTP (12 волокон) для SR4, LC/LC для LR4 | Длина подбирается под топологию сети |
| Консольный кабель | RJ45-DB9 или USB-консоль | Для первоначальной настройки через CLI |
Аналоги Huawei CE98-D32CQ-A
Если данная модель недоступна или требуется альтернатива с близкими характеристиками, рассмотрите следующие варианты.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | CE98-D32CQ-EI | Аналогичный 32x100G QSFP28, улучшенная обработка VXLAN, более высокая производительность, сложнее в настройке. |
| Cisco | Cisco N9K-X9736C-FX | 36 портов 100G, модуль для Nexus 9500, поддержка ACI, более высокая стоимость. |
| Juniper | Juniper JNP10008-SF | Для систем PTX10008, 32 порта 100G, поддержка MPLS, оптимизация для WAN. |
| Arista | DCS-7280CR2-60 | Фиксированная платформа, 60 портов 100G, L3, подходит для Spine, но нет модульной архитектуры. |
Рекомендация: Если вы используете оборудование Huawei CloudEngine, модуль CE98-D32CQ-A остаётся оптимальным выбором. Для смешанных сред Cisco или Juniper рассмотрите модули Nexus 9500 или PTX10008.
Кому подойдёт Huawei CE98-D32CQ-A
Рекомендуется, если вам нужно:
- Построить ядро дата-центра с плотностью 32 порта 100G в слоте.
- Организовать Spine-коммутацию в топологии Leaf-Spine.
- Поддержка VXLAN/EVPN для мультиарендности и автоматизации.
- Работа с RDMA (RoCEv2) для низкой задержки и дистанционного доступа к памяти.
- Высокая отказоустойчивость — двойные шасси, резервирование питания.
Вероятно, не подойдёт, если:
- Вам нужно менее 10 портов 100G — есть фиксированные коммутаторы дешевле.
- Вы не используете оптику 100G (достаточно 1/10/25G) — модуль дороже.
- Требуется поддержка MPLS — лучше Juniper или Cisco.
- Бюджет ограничен — модуль премиум-класса, есть бюджетные альтернативы.
Конструкция и условия эксплуатации
Металлический корпус, стандартный форм-фактор
Размеры 410?265?40 мм, вес около 2,5 кг. Устанавливается в свободный слот шасси CloudEngine 9800. Охлаждение обеспечивается системой вентиляции шасси.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 5%–95% (без конденсата) при работе, до 95% при хранении
Модуль предназначен для установки в серверных стойках с контролем климата. Устойчив к вибрациям и перегрузкам.
Технические характеристики
| Тип устройства | Интерфейсный модуль |
| Производитель | Huawei |
| Модель | CE98-D32CQ-A |
| Артикул | CE98-D32CQ-A |
| Количество основных портов | 32 |
| Максимальная скорость передачи данных | 100 Гбит/сек (на порт) |
| Тип портов | QSFP28 40GE/100GE |
| Потребляемая мощность (в обычном режиме) | 204 Вт |
| Совместимые шасси | CloudEngine 9800 (CE16808, CE16804, CE8850-64CQ-EI и др.) |
| Поддержка VXLAN | Да (аппаратная) |
| Поддержка EVPN | Да |
| Поддержка RoCEv2 (RDMA) | Да (PFC, ECN, DCBX) |
| Поддержка ACL / QoS | Да |
| Управление | CLI, Web, SNMP, NETCONF, SSH |
| Размеры (Ш?Г?В) | 410?265?40 мм |
| Высота | 40 мм (1U) |
| Вес нетто | ~2,5 кг |
| Диапазон температур при эксплуатации | от 0°C до +45°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность при эксплуатации | 5–95% (без конденсата) |
| Относительная влажность при хранении | 5–95% (без конденсата) |
| Срок службы | 10 лет |
Часто задаваемые вопросы
Какие порты используются на модуле и их скорость?
32 порта QSFP28, каждый поддерживает 40GE или 100GE. Определение скорости автоматическое, возможно подключение оптики 40G и 100G.
С какими шасси совместим модуль?
Модуль предназначен для шасси Huawei CloudEngine 9800, таких как CE16808, CE16804, CE16816, а также CE8850-64CQ-EI. Уточняйте совместимость по документации.
Поддерживает ли модуль VXLAN и EVPN?
Да, аппаратная поддержка VXLAN (туннелирование) и EVPN (управление). Это позволяет строить сеть для мультиарендности и SDN.
Какова потребляемая мощность модуля?
Обычно 204 Вт. В режиме простоя мощность ниже. Зависит от нагрузки и используемых трансиверов.
Можно ли использовать кабели DAC (медные) на 100G?
Да, модуль поддерживает пассивные и активные медные кабели QSFP-100G-DAC и AOC длиной до 5 м (пассив) и до 10 м (актив).
Поддерживается ли RDMA для NVMe over Fabrics?
Да, благодаря PFC, ECN и DCBX модуль обеспечивает работу RoCEv2 с низкой задержкой для хранения данных и AI/ML.
Какие инструменты управления доступны?
CLI (через консоль или SSH), Web-интерфейс, SNMP, NETCONF. Все современные протоколы для автоматизации и мониторинга.
Какие аналоги есть у этого модуля?
Основные аналоги: Huawei CE98-D32CQ-EI, Cisco N9K-X9736C-FX, Juniper JNP10008-SF, Arista DCS-7280CR2-60. Они различаются по функциональности и цене.
Какой срок службы и гарантия?
Срок службы 10 лет. Гарантия устанавливается в соответствии с условиями поставки (обычно 1-3 года с расширением).
Где используется этот модуль?
В ядре больших дата-центров, на уровне Spine, для агрегации трафика от Leaf-коммутаторов и подключения высокоскоростных серверов. Подходит для облачных провайдеров и корпоративных ЦОД.
