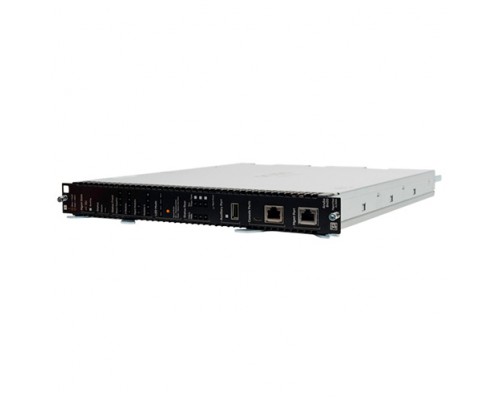

Модуль HPE Aruba 8400 JL368A — линейная карта (line card) для модульного коммутатора HPE Aruba 8400 (JL363A, JL364A, JL365A). Предназначена для расширения портовой ёмкости платформы, обеспечивая высокую плотность соединений и производительность до 960 Гбит/с. Модуль JL368A оснащён 48 портами 1/10GbE SFP/SFP+ с поддержкой MACsec (шифрование на уровне канала) и PoE+ (IEEE 802.3at, бюджет 740 Вт). Идеальное решение для построения производительных, безопасных и энергоэффективных сетей доступа в корпоративных кампусах, ЦОД и на объектах с повышенными требованиями к надёжности.
Высокая плотность и производительность
Модуль JL368A входит в семейство Aruba 8400 и использует архитектуру с распределённой коммутацией. Коммутационная способность модуля достигает 480 Гбит/с в дуплексе, а пропускная способность плоскости управления — до 200 млн пакетов/с. Это позволяет обслуживать одновременно до 48 портов 10GbE без потери производительности.
48 портов 1/10GbE SFP/SFP+
- Гибкость интерфейсов: каждый порт поддерживает как медные (SFP 1000Base‑T), так и оптические трансиверы (SFP+ 10GBASE‑SR/LR).
- PoE+ на каждом порту: бюджет 740 Вт достаточен для питания до 48 устройств (IP‑камеры, точки доступа, телефоны).
- MACsec (802.1ae): аппаратное шифрование трафика на канальном уровне для защиты данных.
Поддержка технологии Virtual Switching Framework (VSF)
Модуль может работать в составе стека VSF, объединяя до 8 коммутаторов Aruba 8400 в единую логическую систему. Это упрощает управление, повышает отказоустойчивость и позволяет масштабировать портовую ёмкость до тысяч портов.
Управление и безопасность сети
Благодаря интеграции с ОС ArubaOS-CX, модуль обеспечивает полный контроль и автоматизацию сетевой инфраструктуры.
Инструменты управления
- CLI (командная строка) — детальная настройка сценариев.
- Веб-интерфейс (WebUI) — интуитивный доступ через браузер.
- NETCONF/YANG — программное управление через REST API.
- Aruba Central — облачная платформа для мониторинга и аналитики.
Безопасность на уровне порта
- MACsec (802.1ae) — шифрование всех данных между коммутаторами.
- Dynamic ARP Inspection — защита от ARP‑спуфинга.
- Port Security — ограничение количества MAC‑адресов на порту.
- ACL (IPv4/IPv6) — фильтрация трафика на аппаратном уровне.
Сегментация с VRF и VLAN
До 4094 VLAN и поддержка Virtual Routing and Forwarding (VRF) позволяют изолировать трафик клиентов, отделов, гостевых сетей и управления.
Дополнительные возможности и протоколы
Поддержка EVPN‑VXLAN
Модуль поддерживает EVPN для построения фабрик с VXLAN‑туннелированием. Это позволяет создавать гибкие и масштабируемые сети на основе принципов SD‑WAN.
Агрегация каналов Link Aggregation (LACP)
До 8 портов в одном агрегированном канале, до 64 групп на модуль. Обеспечивает отказоустойчивость и балансировку нагрузки.
Quality of Service (QoS)
Поддержка очередей на основе классов трафика, управление полосой пропускания, приоритезация голоса и видео.
Совместимость и аксессуары
Модуль JL368A предназначен для установки в шасси HPE Aruba 8400. Для его полноценного использования рекомендованы следующие компоненты:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси Aruba 8400 | JL363A (4 слота), JL364A (8 слотов), JL365A (10 слотов) | Модуль устанавливается в любой свободный слот; |
| Модуль управления | Aruba 8400 Management Module (JL370A или JL379A) | Необходим для работы шасси; |
| Оптические трансиверы SFP+ | HPE X120 10GbE SFP+ (JD095B, JD092B), сторонние совместимые (FS.com, ProLabs) | Для портов 10 Гбит/с; |
| Медные трансиверы SFP Gigabit | HPE JG311A (1000Base‑T), сторонние (10Gtek, Finisar) | Для работы медных подключений; |
| Консольный кабель | USB‑C консольный (кабель HPE X2Y20A) | Для первоначальной настройки; |
| Крепежные винты | Входят в комплект поставки модуля | Для фиксации в шасси; |
Аналоги модуля HPE Aruba 8400 JL368A
Если требуется альтернатива с другими характеристиками, рассмотрите следующие модули в серии Aruba 8400 и аналоги от других производителей:
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HPE Aruba | JL369A (24x 1/10GbE + 4x 40GbE) | Меньше портов доступа, но есть аплинки 40G. |
| HPE Aruba | JL367A (48x 1GbE PoE+ без MACsec) | Более бюджетный, только Gigabit, без шифрования. |
| Cisco | N9K-X9636C-RX (для Nexus 9000) | 36 портов 40/100GbE, без PoE, выше производительность. |
| Juniper | EX4650‑48MP‑10XS (стек) | 48 портов 1/10GbE PoE+ с MACsec, но не модульная платформа. |
| Extreme | X670‑V‑48p‑10G‑4G‑PoE | Аналогичная плотность 48 портов 10GbE PoE+, но без поддержки VSF. |
Кому подойдёт модуль HPE Aruba 8400 JL368A
Рекомендуется, если:
- Вы строите кампусную сеть с десятками IP‑камер или точек доступа Wi‑Fi 6.
- Требуется шифрование MACsec для защиты трафика между коммутаторами.
- Необходима поддержка 10GbE и PoE+ на каждом порту.
- Планируется использование технологий VXLAN/EVPN для фабричных сетей.
- Нужна возможность наращивания портовой ёмкости в будущем.
Вероятно, не подходит, если:
- Используется только медный тип оборудования — достаточно модуля с 1GbE портами (JL367A).
- Требуются аплинки 40/100GbE — смотрите JL369A или JL366A.
- Проект не требует PoE (все устройства имеют собственное питание).
- Нужна компактная 1RU модель без модульного шасси.
Конструкция и условия эксплуатации
Форм‑фактор и установка
Модуль выполнен в виде печатной платы с металлической лицевой панелью. Ширина модуля соответствует стандартному слоту Aruba 8400. Установка производится без инструментов, фиксируется винтами.
Охлаждение и питание
- Охлаждение: пассивное (за счёт общего вентиляторного блока шасси).
- Потребляемая мощность: типично 120 Вт (без нагрузки), до 200 Вт при полной загрузке PoE.
- PoE‑бюджет: 740 Вт (среднее 15,4 Вт на порт при 48 портах).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 10% – 90% (без конденсата)
Модуль рассчитан на круглосуточную работу в серверных помещениях.
Технические характеристики
| Модель | HPE Aruba 8400 JL368A |
| Артикул | JL368A |
| Тип устройства | Модуль (линейная карта) |
| Совместимое шасси | Aruba 8400 (JL363A, JL364A, JL365A) |
| Количество портов | 48 портов SFP/SFP+ (1/10GbE) |
| Поддержка PoE | PoE+ (IEEE 802.3at), бюджет 740 Вт |
| MACsec (802.1ae) | Да, на всех портах |
| Коммутационная способность | 480 Гбит/с (дуплекс) |
| Пропускная способность пакетов | до 200 Mpps |
| Таблица MAC‑адресов | 128 000 записей |
| Количество VLAN | 4094 (802.1Q) |
| Поддержка VRF | Да |
| Поддержка VXLAN/EVPN | Да |
| Протоколы агрегации | LACP (IEEE 802.3ad) |
| Управление | CLI, WebUI, NETCONF, REST API, Aruba Central |
| Поддержка стекирования | VSF (Virtual Switching Framework) |
| Размеры (В×Ш×Г) | 40×356×356 мм |
| Вес | 1,2 кг |
| Энергопотребление (макс.) | 200 Вт (включая PoE) |
| Рабочая температура | 0°C … +45°C |
| Температура хранения | -40°C … +70°C |
| Влажность (эксплуатация) | 10% – 90% (без конденсата) |
| Гарантия | Пожизненная (HPE Limited Lifetime) |
| Производитель | Hewlett Packard Enterprise |
Часто задаваемые вопросы
Для каких именно шасси предназначен модуль JL368A?
Модуль устанавливается в шасси HPE Aruba 8400 с артикулами JL363A (4 слота), JL364A (8 слотов) и JL365A (10 слотов).
Поддерживает ли модуль PoE?
Да, каждый порт поддерживает PoE+ (до 30 Вт на порт). Общий бюджет модуля — 740 Вт. Этого достаточно для питания до 48 устройств, например точек доступа или камер.
Какие оптические трансиверы можно использовать?
Подходят все стандартные SFP+ трансиверы 10GbE (SR, LR) и SFP (1GbE). Рекомендуется использовать оригинальные HPE или совместимые от проверенных производителей (FS.com, ProLabs).
Можно ли использовать модуль в стеке VSF?
Да, при условии, что шасси поддерживает VSF и установлен соответствующий модуль управления. Модуль JL368A полностью совместим с VSF.
Какую пропускную способность обеспечивает модуль?
Коммутационная матрица модуля — 480 Гбит/с в дуплексе (240 Гбит/с полный дуплекс на всех портах). Этого достаточно для 48 портов 10GbE без перегрузки.
Включён ли MACsec на всех портах?
Да, все 48 портов аппаратно поддерживают MACsec (802.1ae). Шифрование может быть включено для любого порта по требованию.
Какая гарантия предоставляется?
Пожизненная гарантия HPE (Lifetime Hardware Warranty) при условии регистрации. Замена осуществляется в течение 24 часов.
Можно ли использовать этот модуль с другими коммутаторами Aruba?
Нет, модуль совместим только с шасси Aruba 8400. Для других серий Aruba (например, 8320, 8360) используются другие типы модулей.
Какой инструмент управления рекомендован?
Основное управление через WebUI или CLI. Для масштабируемых сетей подходит Aruba Central (лицензия может потребоваться).
Есть ли встроенная поддержка VXLAN?
Да, модуль поддерживает EVPN‑VXLAN. Для работы требуется лицензия Foundation или Advanced, в зависимости от функционала.
