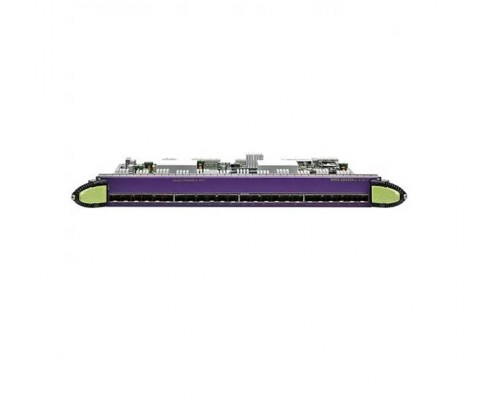

Интерфейсный модуль Extreme Networks 8900-10G24X-c (арт. 41632B) — высокопроизводительный модуль с 24 портами SFP+ 10GbE для шасси Extreme Networks BlackDiamond серии. Предназначен для построения масштабируемых ядер сети ЦОД, корпоративных кампусов и облачных инфраструктур. Обеспечивает агрегацию 10-гигабитных каналов, низкую задержку и поддержку продвинутых функций L2/L3. Полная интеграция с экосистемой Extreme (Extreme Management Center, ExtremeControl, ExtremeAnalytics). Идеальное решение для сред, требующих высокой плотности портов и отказоустойчивости.
Максимальная производительность и плотность портов
Модуль 8900-10G24X-c обеспечивает неблокируемую производительность до 480 Гбит/с (полный дуплекс) благодаря 24 портам 10GbE SFP+. Коммутационная матрица шасси BlackDiamond обрабатывает трафик без потери пакетов, что критично для требовательных приложений.
24 порта SFP+ 10GbE
- Скорость 10 Гбит/с на порт — суммарная пропускная способность модуля до 240 Гбит/с в одном направлении.
- Поддержка любых SFP+ трансиверов — оптические (SR, LR, ER, ZR) и медные (10GBase-T) модули.
- Гибкая агрегация каналов — объединение портов в LAG/MLAG для увеличения пропускной способности и резервирования.
Архитектура без перегрузки
Благодаря внутренней коммутационной матрице шасси, модуль не создаёт узких мест. Поддержка технологии Flow Prioritization и H-QoS гарантирует обработку критичного трафика с минимальной задержкой.
Интеллектуальное управление и защита
Модуль полностью управляется через экосистему Extreme — от централизованного мониторинга до политик безопасности на основе ролей.
Средства управления
- Extreme Management Center (XMC) — единая консоль для конфигурации, мониторинга и аналитики.
- ExtremeControl — политики доступа NAC, интеграция с Active Directory и гостевой портал.
- CLI, SNMP, Netconf/YANG — классические и программные интерфейсы для автоматизации.
- ExtremeAnalytics — анализ трафика и обнаружение угроз в реальном времени.
Безопасность на уровне порта
- ACL (IPv4/IPv6) — фильтрация на L2-L4.
- Private VLAN — изоляция устройств внутри одного сегмента.
- IP Source Guard, DHCP Snooping — защита от подмены адресов.
- Шифрование трафика — поддержка MACsec (802.1ae) в сочетании с совместимыми трансиверами.
Сегментация и QoS
До 4094 VLAN (802.1Q), Q-in-Q, Voice VLAN. Расширенные очереди QoS (8 классов) для приоритизации голоса, видео и данных.
Ключевые технологии и протоколы
Виртуализация и мультиарендность
Поддержка VXLAN, NVGRE, MPLS (LDP, BGP-LU) для построения наложенных сетей и изоляции клиентов в ЦОД.
Высокая доступность
Горячая замена модулей (hot-swap), поддержка VLT (Virtual Link Trunking) для активного использования всех портов, LACP, резервирование каналов управления.
Энергоэффективность
Интеллектуальное управление питанием портов (при неактивном линке снижается энергопотребление). Соответствие стандартам Energy Efficient Ethernet (EEE).
Совместимые аксессуары и оборудование
Для корректной работы модуля 8900-10G24X-c (арт. 41632B) используйте сертифицированные компоненты Extreme Networks.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси Extreme Networks BlackDiamond | BlackDiamond X8, X16, X8V, X16V | Для установки модуля необходим слот I/O |
| Оптические SFP+ модули 10GbE | Extreme 10GBASE-SR (10303), 10GBASE-LR (10304), 10GBASE-ER (10305) | Дальность от 300 м до 40 км |
| Медные SFP+ модули 10GBase-T | Extreme 10GBase-T SFP+ (10311) | До 30 м по Cat6a |
| Кабели прямой медный (DAC) | Extreme SFP+ DAC (0.5м, 1м, 3м, 5м) | Для соединения в пределах стойки |
| Патч-корды и коннекторы | LC/LC duplex OS2/OM3, Cat6a RJ45 | Для оптических и медных соединений |
Аналоги Extreme Networks 8900-10G24X-c (41632B)
Если модуль отсутствует на складе или требуется альтернатива, рассмотрите следующие варианты от ведущих вендоров.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Nexus 93180YC-FX3 / N9K-C93180YC-FX3 | 48x10GbE SFP+, 6x100GbE QSFP28, L3, VXLAN. Выше плотность, но требует другой экосистемы. |
| Juniper | EX4600-40F / QFX5110-48S | 40 портов 10GbE SFP+, 4x40GbE QSFP+, виртуализация, MPLS. Аналогичный уровень. |
| Huawei | CE6860-48S6CQ-EI | 48x10GbE SFP+, 6x100GbE QSFP28, поддержка VXLAN, MPLS. Более современный чипсет. |
| HPE Aruba | Aruba 8320-48Y (JL699A) | 48x10GbE SFP+, 4x40GbE QSFP+, L3, VXLAN. Поддержка Aruba Central. |
| Brocade (Ruckus) | ICX 7750-48F | 48 портов 10GbE SFP+, стековая архитектура, L3. Бюджетная альтернатива. |
Рекомендация: При выборе аналога оцените плотность портов, поддержку VXLAN/MPLS, возможности управления и общую стоимость владения. Для интеграции в существующую сеть Extreme предпочтителен родной модуль.
Кому подойдёт Extreme Networks 8900-10G24X-c
Рекомендуется, если вам нужно:
- Построить ядро сети с 10GbE подключениями для серверов и хранилищ.
- Организовать высокопроизводительный агрегирующий уровень в ЦОД.
- Внедрить виртуализацию сети (VXLAN, MPLS) с поддержкой мультиарендности.
- Централизованное управление через XMC и политику ExtremeControl.
- Резервирование и отказоустойчивость на уровне модулей и каналов.
Вероятно, не подойдёт, если:
- Не используется шасси BlackDiamond — модуль не может работать самостоятельно.
- Требуются порты 25/40/100GbE — смотрите модули Extreme с QSFP28.
- Нужно 48 портов 10GbE в одном модуле — рассмотрите 8900-10G48X-c.
- Бюджет ограничен, и подойдут решения с меньшей плотностью на базе стековых коммутаторов.
Конструкция и условия эксплуатации
Компактный дизайн для шасси
Занимает один слот I/O в шасси BlackDiamond. Горячая замена, передняя индикация статуса (Link/Act/PoE). Габариты: 41x220x300 мм (в сборе с картой).
Условия работы
- Эксплуатация: от 0°C до +45°C (при airflow front-to-back).
- Хранение: от -40°C до +70°C.
- Влажность: 5-90% (без конденсата) при работе, 5-95% при хранении.
Модуль предназначен для установки в контролируемых помещениях: серверные, ЦОД, монтажные шкафы.
Технические характеристики
| Тип устройства | Интерфейсный модуль для шасси Extreme Networks BlackDiamond |
| Артикул | 41632B (8900-10G24X-c) |
| Количество портов | 24 порта 10GBase-X SFP+ |
| Скорость передачи данных | до 10 Гбит/с на порт (полный дуплекс) |
| Поддержка SFP+-трансиверов | Оптические (SR, LR, ER, ZR) и медные 10GBase-T, DAC |
| Поддержка протоколов | Ethernet, VLAN (802.1Q, Q-in-Q), QoS (8 очередей), ACL, LACP, VXLAN, MPLS (LDP, BGP-LU), VLT |
| Габариты (В?Ш?Г) | 41?220?300 мм (высота 1U) |
| Интеграция с экосистемой | Extreme Management Center, ExtremeControl, ExtremeAnalytics, ExtremeGuest |
| Энергоэффективность | IEEE 802.3az (EEE), управление питанием портов |
| Защита данных | MACsec (802.1ae), ACL, IP Source Guard, DHCP Snooping, Private VLAN |
| Гибкость подключения | Поддержка любых SFP+ модулей Extreme и совместимых (MSA) |
| Надежность | Горячая замена, MTBF > 500 000 часов, резервирование питания от шасси |
| Совместимость | С шасси BlackDiamond X8, X16, X8V, X16V с версией EXOS 22.6 и выше |
| Применение | Корпоративные сети, ЦОД, облачные сервисы, медицинские и государственные учреждения, производственные предприятия |
Часто задаваемые вопросы
В какие шасси можно установить модуль 8900-10G24X-c?
Модуль совместим со всеми шасси Extreme Networks BlackDiamond серии 8x00: X8, X16, X8V, X16V. Требуется один свободный слот I/O.
Какие типы трансиверов SFP+ поддерживаются?
Любые оптические и медные модули Extreme Networks, а также сторонние MSA-совместимые трансиверы (например, Finisar, FS.com). Рекомендуются оригинальные модули Extreme для гарантии поддержки Extended EEPROM и диагностики.
Поддерживает ли модуль технологию VXLAN и MPLS?
Да, начиная с версии EXOS 22.6, поддерживается VXLAN (бриджинг и маршрутизация) и MPLS (LDP, BGP-LU). Для активации может потребоваться лицензия Advanced Edge.
Можно ли использовать модуль в стеке (VLT)?
Да, модуль поддерживает VLT (Virtual Link Trunking) в сочетании с другим модулем или соседним шасси. Для стекирования используется интерфейс VLTi через выделенные порты или через общую сеть.
Как осуществляется мониторинг и управление модулем?
Через Extreme Management Center (XMC), CLI (через консоль шасси), SNMP v2c/v3, Netconf/YANG. Все изменения применяются горячим способом.
Требуется ли отдельное питание для модуля?
Нет, модуль получает питание от шасси через внутреннюю шину. Максимальное энергопотребление — 85 Вт (в зависимости от количества установленных трансиверов).
Какая максимальная дальность соединения при использовании оптики?
С модулем 10GBASE-SR — до 300 м (OM3), 10GBASE-LR — до 10 км, 10GBASE-ER — до 40 км. Для больших расстояний используйте ZR-модули с усилителями.
Поддерживает ли модуль аппаратное шифрование MACsec?
Да, модуль поддерживает MACsec (IEEE 802.1ae) при использовании соответствующих трансиверов (например, Extreme 10GBase-SR MACsec). Шифрование на аппаратном уровне без потери производительности.
Какие опции резервирования доступны?
Горячая замена модуля, резервирование по схеме N+1 (установка двух модулей с VLT), резервирование каналов через LACP, резервный Supervisor Engine в шасси.
Влияет ли установка модуля на производительность шасси?
Нет, каждый модуль использует свой сегмент коммутационной матрицы шасси. Производительность суммируется. Установка 8 модулей 8900-10G24X-c в X8 обеспечивает до 192 портов 10GbE с полной неблокируемой пропускной способностью.
