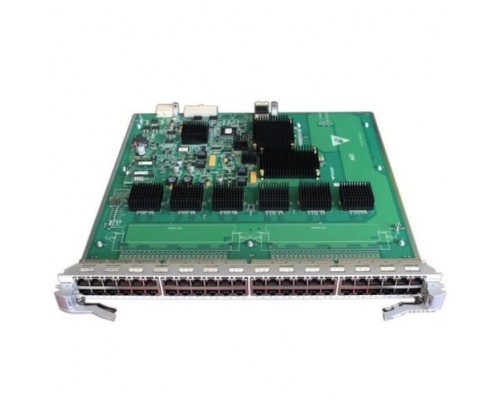

Интерфейсная плата Huawei LE0MG48TC — это высокопроизводительный модуль на 48 портов 10/100/1000BASE-T с поддержкой горячей замены (Hot-Plug). Предназначена для установки в коммутаторы Huawei серии S7700/S9700, обеспечивая гигабитное подключение медных устройств. Плата позволяет наращивать плотность портов без отключения оборудования, что критически важно для дата-центров, корпоративных сетей и операторских решений. Соответствие стандарту IEEE 802.3ab гарантирует совместимость с любым Gigabit Ethernet-оборудованием.
Высокая плотность и надёжность
Плата LE0MG48TC построена на проверенной платформе Huawei: 48 портов 10/100/1000BASE-T полностью неблокируемые, коммутационная способность зависит от шасси (до 1,28 Тбит/с на слот для S7700/S9700). Поддержка Hot-Plug позволяет заменять модуль без выключения питания коммутатора.
48 портов Gigabit Ethernet
- Полнодуплексный режим на всех портах — до 2 Гбит/с на порт (1 Гбит/с приём + 1 Гбит/с передача).
- Автоматическое согласование скорости — работа с устройствами 10/100/1000 Мбит/с.
- Поддержка Jumbo Frame — до 9216 байт, что снижает нагрузку на CPU и повышает пропускную способность.
Горячая замена (Hot-Plug)
Модуль можно устанавливать или извлекать во время работы коммутатора без прерывания сервиса. Система автоматически распознаёт плату и интегрирует её в конфигурацию.
Управление и безопасность сети
Будучи частью управляемого коммутатора, плата наследует все возможности ПО Huawei VRP — от базового L2 до расширенных функций безопасности.
Инструменты управления
- CLI через консоль, Telnet, SSH.
- Web-интерфейс (встроенный HTTP/HTTPS).
- SNMP v1/v2/v3 — интеграция с системами мониторинга.
- Netconf / YANG — автоматизация и программное управление.
Политики безопасности на уровне порта
- MAC-фильтрация — белые/чёрные списки MAC-адресов.
- DHCP Snooping — защита от атак DHCP.
- IP Source Guard — предотвращение спуфинга.
Гибкая сегментация: VLAN
До 4094 VLAN (802.1Q) позволяют изолировать трафик отделов, гостевой доступ, видеонаблюдение и VoIP.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение портов в Link Aggregation Group для увеличения пропускной способности и резервирования.
IGMP Snooping
Оптимизация группового трафика — снижение нагрузки при IPTV, видеоконференциях.
Spanning Tree (STP/RSTP/MSTP)
Защита от петель и автоматическая маршрутизация резервных путей.
Quality of Service (QoS)
Приоритизация трафика на основе 802.1p, DSCP — гарантия качества для голоса и видео.
Совместимое оборудование и аксессуары
Плата LE0MG48TC предназначена для шасси Huawei серии S7700 и S9700. Ниже приведены совместимые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Коммутационные шасси | Huawei S7703, S7706, S7712; S9703, S9706, S9712 | Плата устанавливается в слоты линейных карт |
| Модули управления и питания | SRU (Main Processing Unit), AC/DC Power Modules (в зависимости от шасси) | Для обеспечения работы платы необходимы соответствующие компоненты шасси |
| Патч-корды медные | Cat5e/Cat6 UTP/FTP, прямые, длиной 1-10 м | Для подключения оконечных устройств |
| Консольный кабель | RJ45-DB9, USB-консоль (с драйвером FTDI) | Для первоначальной настройки шасси |
| Крепёжные винты и заглушки | Стандартные для шасси Huawei (входят в комплект шасси) | Для фиксации платы в слоте |
Аналоги Huawei LE0MG48TC
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | LE0MG48SC | 48 портов 1000BASE-X (SFP), оптический интерфейс, без поддержки PoE |
| Huawei | LE0MG48TA | Аналогичная медная плата, но без Hot-Plug (только для шасси с поддержкой) |
| Cisco | WS-X4748-RJ45V+E | 48 портов 10/100/1000 (PoE+), для каталистов 4500/4900, бюджет питания 800 Вт |
| Juniper | EX-UM-48G-MG | 48 портов 10/100/1000, для коммутаторов EX4300, улучшенная L2/L3 |
| H3C (HP) | LSQM1GT48SC0 | 48 портов 10/100/1000BASE-T, для шасси H3C S7500E/S7600 |
| ZTE | ZXR10 5928E-GC | 24 порта 10/100/1000BASE-T + 4 Combo SFP, для сетей операторов |
Рекомендация: При выборе аналога обращайте внимание на тип интерфейса (медь/оптика), поддержку Hot-Plug и совместимость с вашим шасси. Для медных гигабитных сетей оптимальной заменой может стать LE0MG48SC или WS-X4748-RJ45V+E.
Кому подойдёт Huawei LE0MG48TC
Рекомендуется, если вам нужно:
- Нарастить количество медных портов в шасси S7700/S9700.
- Обеспечить горячую замену без отключения сети.
- Использовать гигабитные подключения для серверов, рабочих станций, точек доступа.
- Централизованное управление в крупной корпоративной сети.
- Полная совместимость с экосистемой Huawei (VRP, NMS, eSight).
Вероятно, не подойдёт, если:
- Вам требуется автономный коммутатор (без шасси) — тогда смотрите на Huawei S5735 или S6720.
- Нужны оптические порты (SFP/SFP+) — обратите внимание на LE0MG48SC.
- Бюджет ограничен, и вы ищете неуправляемое решение — плата требует управляемого шасси.
- Необходимы порты 10 Гбит/с — используйте линейные карты X-series (например, LE0MX48TFC).
Конструкция и условия эксплуатации
Компактный металлический корпус
Размеры 430×397×35 мм, вес 2660 г. Занимает один слот в шасси. Охлаждение — принудительное (вентиляторы шасси).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 5–95% (без конденсата)
Плата предназначена для установки в серверных и телекоммуникационных помещениях с контролируемым климатом.
Технические характеристики
| Модель | Интерфейсная плата Huawei LE0MG48TC |
| Артикул | LE0MG48TC |
| Тип устройства | Интерфейсная плата |
| Производитель | Huawei |
| Тип портов | 10/100/1000Base-T (RJ-45) |
| Количество портов | 48 |
| Соответствие промышленным стандартам | IEEE 802.3ab |
| Поддержка Hot-Plug | Да |
| Поддержка Jumbo Frame | до 9216 байт |
| Совместимые шасси | Huawei S7703/S7706/S7712, S9703/S9706/S9712 |
| Управление | Через плату управления шасси (VRP) |
| Размеры (Ш×Г×В) | 430×397×35 мм |
| Вес нетто | 2660 г |
| Размеры упаковки (Ш×Г×В) | 560×490×110 мм |
| Масса брутто | 3200 г |
| Рабочая температура | от 0°C до +45°C |
| Температура хранения | от -40°C до +70°C |
| Влажность (работа/хранение) | 5–95% (без конденсата) |
| Средний срок службы | не менее 10 лет |
| Базовая единица | шт |
Часто задаваемые вопросы
Для каких шасси подходит LE0MG48TC?
Плата совместима с коммутационными шасси Huawei S7703, S7706, S7712, а также S9703, S9706, S9712. Устанавливается в любой свободный слот линейных карт.
Поддерживает ли плата PoE?
Нет, LE0MG48TC не поддерживает питание по Ethernet. Для PoE необходимо использовать специализированные платы серии LE0MG48Pxx.
Можно ли использовать плату в шасси других производителей?
Нет, разъём, протокол обмена и система управления строго привязаны к оборудованию Huawei S7700/S9700. В другие шасси плата не устанавливается.
Какова пропускная способность одного порта?
Каждый порт работает в полном дуплексе на скорости 1 Гбит/с (2 Гбит/с суммарно). При использовании Jumbo Frame до 9216 байт достигается максимальная эффективность.
Нужно ли отключать питание шасси при установке платы?
Нет, благодаря поддержке Hot-Plug плата устанавливается и извлекается при включённом питании. Однако рекомендуется соблюдать меры защиты от статического электричества.
Поддерживает ли плата агрегацию каналов (LACP)?
Да, функция Link Aggregation поддерживается на уровне конфигурации шасси. Можно объединять порты одной или разных плат.
Какие функции QoS доступны?
Плата поддерживает классификацию на основе 802.1p, DSCP, очереди SP/WRR. Настройка производится через интерфейс командной строки VRP.
Где можно скачать драйверы для этой платы?
Специальные драйверы не требуются — управление осуществляется через операционную систему VRP коммутатора. ПО можно загрузить на портале поддержки Huawei (требуется регистрация).
Каков срок службы и гарантия?
Средний срок службы — не менее 10 лет. Гарантийные условия определяются договором с поставщиком или программной поддержкой Huawei.
Можно ли мониторить статус портов платы через SNMP?
Да, плата поддерживает SNMP v1/v2/v3. Статус портов (Link Up/Down, ошибки, трафик) доступен через стандартные MIB-объекты.
