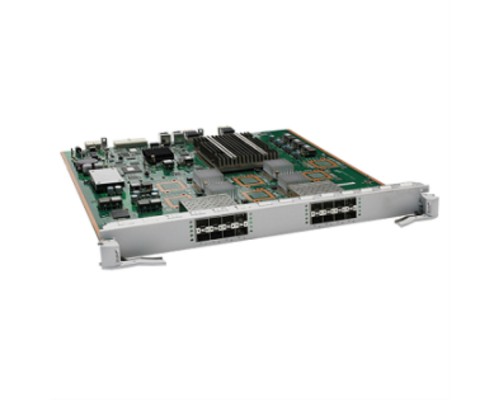

Huawei LE0DX16SFC00 — интерфейсная карта (линейная плата) с 16 портами SFP+ (10 Гбит/с каждый) для коммутаторов серии Huawei CloudEngine S5700/S6700. Обеспечивает агрегацию каналов, низкую задержку и поддержку функций L2/L3. Предназначена для построения высокопроизводительных сетей дата-центров, корпоративных магистралей и среднего бизнеса, где требуются 10-гигабитные соединения.
Высокая производительность и надёжность
Плата LE0DX16SFC00 построена на базе проверенного чипсета Huawei, обеспечивающего коммутацию на скорости линии без потери пакетов. 16 портов SFP+ работают в полном дуплексе, поддерживая до 320 Гбит/с общей пропускной способности.
16 портов SFP+ 10 Гбит/с
- 10-гигабитная скорость на каждом порту — для подключения серверов, хранилищ данных, ядра сети.
- Поддержка оптических и медных трансиверов — многомодовые (SR), одномодовые (LR), а также DAC-кабели до 10 м.
- Агрегация каналов (LACP) — объединение портов в логические группы до 8 членов.
Надёжность и диагностика
Поддержка мониторинга оптических параметров (DDM/DOM), защита от петель (STP/RSTP/MSTP) и аппаратное ускорение для минимальных задержек. Плата горячей замены (hot-swappable) — замена без выключения коммутатора.
Управление и безопасность сети
Интерфейсная карта полностью совместима с функциями управления базового коммутатора: VLAN, ACL, QoS, IGMP Snooping и другими.
Инструменты управления
- CLI (командная строка) — детальная настройка через консоль или SSH.
- Web-интерфейс — интуитивное управление через браузер (при наличии модуля управления).
- SNMP, NETCONF — для интеграции с системами мониторинга.
- Поддержка Huawei eSight — централизованное управление сетью.
Политики безопасности
- ACL (Access Control Lists) — фильтрация трафика на основе IP, MAC, портов.
- Port Security — ограничение MAC-адресов на порту.
- QoS (Quality of Service) — приоритизация критичного трафика.
Виртуальные сети (VLAN)
Поддержка 802.1Q VLAN (до 4094) для сегментации трафика между отделами, службами и гостевой сетью.
Дополнительные возможности и протоколы
Агрегация каналов (LACP/Static)
Увеличение пропускной способности и отказоустойчивости путём объединения до 8 портов в один логический интерфейс.
IGMP/MLD Snooping
Оптимизация многоадресной рассылки (IPTV, видеоконференции) — трафик только на подписанные порты.
Spanning Tree (STP, RSTP, MSTP)
Защита от сетевых петель и обеспечение резервных путей.
Поддержка Jumbo Frame
Размер кадра до 9216 байт — повышение эффективности передачи больших данных.
Совместимое оборудование и аксессуары
Плата LE0DX16SFC00 устанавливается в слоты корпуса коммутаторов Huawei серии CloudEngine S5700/S6700. Для работы требуются соответствующие трансиверы.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 10 Гбит/с | Huawei SFP-10G-SR (многомод), SFP-10G-LR (одномод), а также совместимые (Finisar, FS.com) | Дальность до 300 м (SR) / 10 км (LR) |
| DAC-кабели SFP+ (медные) | Huawei SFP-10G-AOC* (активные), SFP-10G-CU1M (пассивные) | Длина от 1 до 10 м |
| Коммутаторы для установки | Huawei CloudEngine S5700-28C-EI, S5700-52C-EI, S6700-24-EI и другие с поддержкой данной линейной платы | Проверить совместимость по документации Huawei |
| Патч-корды оптические | LC/LC duplex, OM3/OM4 (многомод), OS2 (одномод) | Длина подбирается под топологию |
Аналоги Huawei LE0DX16SFC00
Если модель недоступна или требуется альтернатива с 10G портами, рассмотрите следующие варианты.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | LE0DX24SFC00 | Аналогичная карта с 24 портами SFP+ (10 Гбит/с), больше портов, та же серия. |
| Cisco | Nexus 93108TC-EX (линейная карта) | 48 портов 10G (RJ45 + SFP+), более высокая плотность, другая платформа. |
| HPE Aruba | Aruba 3810M 16SFP+ (JL076A) | 16 портов SFP+, стековый коммутатор, аналогичная функциональность, бренд HPE. |
| D-Link | DGS-1510-28XMP (модель с 24 GE + 4 SFP+) | Бюджетный вариант с 10G восходящими линками, но меньше 10G портов. |
| MikroTik | CRS317-1G-16S+RM | 16 SFP+ портов, более дешевое решение, но набор ПО и стабильность ниже. |
Рекомендация: 16-портовая карта LE0DX16SFC00 — оптимальный баланс плотности и стоимости для построения агрегации 10G в сетях среднего размера.
Кому подойдёт Huawei LE0DX16SFC00
Рекомендуется, если вам нужно:
- Расширить коммутатор 10-гигабитными портами (серверы, хранилища).
- Построить магистраль дата-центра или корпоративной сети.
- Использовать горячую замену и надёжность Huawei.
- Требуется поддержка LACP, VLAN, ACL, QoS.
- Работа с мультимедийным трафиком или виртуализацией.
Вероятно, не подойдёт, если:
- У вас только оборудование Cisco или другой вендор — проверьте совместимость.
- Достаточно гигабитных портов (1G) — есть более дешёвые платы.
- Не поддерживается коммутационной платформой (уточните список совместимости).
- Требуются порты 25 Гбит/с (например, для современных дата-центров).
Конструкция и условия эксплуатации
Форм-фактор линейной платы
Плата LE0DX16SFC00 выполнена в стандартном корпусе для слотов Huawei. Размеры: 202?140?20 мм (Ш?Г?В), вес около 0,8 кг. Комплектуется с зажимами и ESD-защитой.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Относительная влажность: 5%–95% (без конденсата)
Устанавливается в коммутаторах, установленных в серверных или телекоммуникационных шкафах.
Технические характеристики
| Модель | Huawei LE0DX16SFC00 |
| Артикул | LE0DX16SFC00 |
| Тип устройства | Интерфейсная карта (линейная плата) |
| Производитель | Huawei |
| Количество портов | 16 x SFP+ (10 Гбит/с) |
| Скорость каждого порта | 10 Гбит/с (полный дуплекс) |
| Максимальная пропускная способность | 320 Гбит/с (все порты) |
| Поддержка медных трансиверов | 10GBASE-T SFP+ (опционально) |
| Поддержка оптических трансиверов | 10GBASE-SR, 10GBASE-LR, 10GBASE-ER и др. |
| Форм-фактор | Линейная плата для корпусов Huawei CloudEngine S5700/S6700 |
| Горячая замена | Да (hot-swap) |
| Поддерживаемые протоколы L2 | VLAN (802.1Q), STP/RSTP/MSTP, LACP, IGMP/MLD Snooping |
| Поддерживаемые протоколы L3 | Статическая маршрутизация, ACL, QoS (зависит от базового коммутатора) |
| Размеры (Ш?Г?В) | 202?140?20 мм |
| Вес | ~0.8 кг |
| Диапазон рабочих температур | 0°C ~ +45°C |
| Диапазон температур хранения | -40°C ~ +70°C |
| Относительная влажность (работа) | 5%–95% без конденсата |
| Совместимые коммутаторы (примеры) | CloudEngine S5700-28C-EI, S5700-52C-EI, S6700-24-EI |
Часто задаваемые вопросы
Для каких коммутаторов подходит LE0DX16SFC00?
Плата предназначена для моделей серии Huawei CloudEngine S5700 и S6700 с поддержкой слота для линейных карт. Например, S5700-28C-EI, S5700-52C-EI, S6700-24-EI. Рекомендуем сверяться с документацией к вашему коммутатору.
Какую максимальную скорость поддерживает каждый порт?
Каждый порт SFP+ работает на скорости 10 Гбит/с в полном дуплексе. При использовании трансиверов 1 Гбит/с (например, SFP-1G-SX) порт автоматически согласует скорость 1G.
Можно ли использовать медные трансиверы 10GBASE-T?
Да, при условии совместимости с портом SFP+ (например, Huawei SFP-10G-T). Такой трансивер потребляет больше мощности и греется, убедитесь, что вентиляция достаточна.
Поддерживается ли агрегация каналов (LACP)?
Да, до 8 портов можно объединить в одну логическую группу (IEEE 802.3ad).
Какой объём буферов на плате?
Точные данные доступны в спецификации Huawei. Обычно для подобных карт используется 12–16 МБ буфера на порт (общий пул).
Требуется ли дополнительное питание для платы?
Плата получает питание от шины через слот коммутатора, не требует отдельного питания. Общая мощность потребления около 25–35 Вт (зависит от загрузки и подключённых оптических модулей).
Можно ли установить плату в работающий коммутатор?
Да, она поддерживает горячую замену (hot-swap). Перед установкой заземлите руку, чтобы избежать статического повреждения.
Какие светодиодные индикаторы есть на плате?
Зелёные/жёлтые индикаторы для каждого порта (ссылка, активность, ошибки). Общий индикатор питания и статуса (OK/ERR).
Какой гарантийный срок на LE0DX16SFC00?
Официально гарантия от Huawei составляет 12 месяцев, но в некоторых каналах может быть продлена до 3 лет. Уточните у продавца.
Совместима ли плата с сетевыми картами сторонних вендоров?
Плата является компонентом для коммутаторов Huawei, а не для ПК. Она не совместима с сетевыми картами обычных ПК (не предназначена для установки в слот PCIe).
