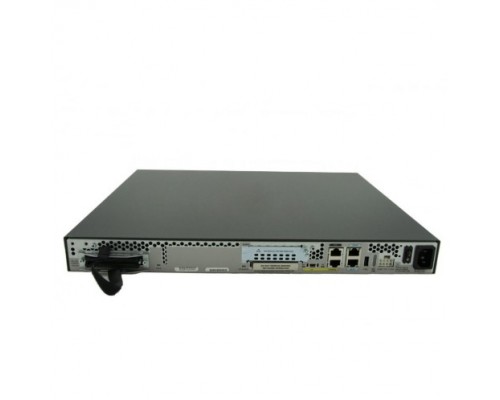

Cisco VG310 — голосовой шлюз для подключения аналоговых телефонных аппаратов и факсов к IP-сети предприятия. Поддерживает до 24 аналоговых портов FXS (две карты по 12 портов) и один порт 10/100/1000Base-T для подключения к LAN. Обеспечивает преобразование аналоговых сигналов в SIP/MGCP и интеграцию с системами унифицированных коммуникаций Cisco Unified Communications Manager (CUCM). Надежное решение для постепенной миграции на IP-телефонию, офисных АТС и гостиничных комплексов.
Гибкая конфигурация и высокая ёмкость
Cisco VG310 выполнен в компактном корпусе 1U и оснащен слотами для установки до двух голосовых карт. В зависимости от конфигурации поддерживается от 12 до 24 портов FXS (Foreign Exchange Station) для подключения обычных аналоговых телефонов, факсов, модемов или плат охранной сигнализации.
24 порта FXS (настраиваемые блоки)
- Два слота для карт VIC (Voice Interface Card) — каждая карта обеспечивает 12 портов RJ-11 (FXS).
- Поддержка режимов аналогового сигнала — Loop Start, Ground Start для совместимости с любыми аппаратами.
- Питание по линии (BORSCHT) — подача напряжения на аналоговые аппараты, детектор звонка, отбой.
Интеграция с IP-сетью
Один порт Gigabit Ethernet (10/100/1000) RJ-45 для подключения к коммутатору LAN. Поддерживает протоколы SIP (RFC 3261) и MGCP для управления голосовыми вызовами. Cisco VG310 работает совместно с Cisco Unified Communications Manager (CUCM) версии 8.0 и выше.
Голосовые возможности и безопасность
Поддержка кодеков и качества обслуживания (QoS)
- Кодеки — G.711, G.729A, G.722, iLBC (широкополосный).
- Echo Cancellation — до 128 мс, подавление эха.
- VAD/CNG — детектор активности речи и генерация комфортного шума.
- QoS (802.1p, DiffServ) — маркировка голосового трафика для приоритетной передачи.
Протоколы сигнализации
- SIP (Session Initiation Protocol) — основной протокол для работы с большинством IP‑АТС.
- MGCP (Media Gateway Control Protocol) — для централизованного управления вызовами (рекомендуется с CUCM).
- FXS Loop Start / Ground Start — настройка каждого порта индивидуально.
Функции безопасности
- SRTP (Secure Real-Time Transport) — шифрование голосового трафика.
- TLS / SIP over TLS — защита сигнализации.
- ACL, 802.1X — контроль доступа к портам шлюза.
Управление и мониторинг
Голосовой шлюз VG310 поддерживает несколько способов администрирования:
- CLI (командная строка) — консольное подключение через RJ-45 или удалённый доступ SSH.
- WebUI — встроенный веб-интерфейс для базовой конфигурации и мониторинга.
- Cisco Unified Communications Manager — централизованное управление всеми шлюзами и настройка диал-плана.
- SNMP v2c/v3 — мониторинг через системы управления сетью (Cisco Prime, Zabbix).
Дополнительные возможности
Агрегация каналов и отказоустойчивость
Хотя VG310 имеет только один Ethernet-порт, возможно резервирование вызовов за счёт использования резервных альтернативных шлюзов в CUCM.
Прозрачность для факса и модема
Встроенная поддержка T.38 Fax Relay и прохождения факсимильных сообщений по протоколу Real-Time Fax (G.711 pass-through).
Локальный медиабриджинг (hairpin)
При необходимости шлюз может соединять два аналоговых аппарата локально, без нагрузки на IP-сеть.
Совместимое оборудование и аксессуары
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Голосовые карты VIC (12 портов FXS) | Cisco VIC-12FXS (на каждый слот); артикулы VIC3-12FXS | Максимум 2 карты = 24 порта |
| Кабели для аналоговых телефонов | RJ-11 (4-контактный) «витая пара», стандартный телефонный кабель | Длина до 5 км (зависит от сечения) |
| Консольный кабель | DB9-RJ45 (Cisco console cable 72-3389-01) | Для первоначальной настройки через CLI |
| Патч-корды Ethernet | Cat5e / Cat6 UTP, RJ-45 | Подключение к локальной сети |
| IP-АТС / Сервер голосовой связи | Cisco Unified Communications Manager, Asterisk, FreePBX, 3CX | Совместимость по SIP/MGCP необходимо проверить заранее |
| Блок питания (внешний) | В комплекте поставки AC‑адаптер (100–240 В, 50/60 Гц) | Потребление до 60 Вт (с 24 портами) |
Аналоги Cisco VG310
Если данная модель недоступна, рассмотрите альтернативы от Cisco и других производителей.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | VG300 (VG300-24FXS) | Также 24 порта FXS, но только MGCP/SIP, меньше памяти и процессор. Предшественник VG310. |
| Cisco | VG410 | Более новая платформа с 24 портами FXS, поддержка до 48 портов с дополнительными картами, стекирование по GigabitEthernet. |
| AudioCodes | Mediant 500L (MSBG) | Многофункциональный SBC с 24 FXS (опционально), встроенный маршрутизатор и межсетевой экран. |
| Grandstream | GXW4224 | 24 FXS, поддержка SIP, регистрация до 2048 аккаунтов, встроенный Web-интерфейс. Более бюджетное решение. |
| Patton | SmartNode 4600 | Модульная платформа: до 48 FXS, поддержка SIP, ISDN BRI, T1/E1. Более гибкая, но дороже. |
Рекомендация: При выборе альтернативы убедитесь, что количество портов FXS, поддерживаемые протоколы (SIP/MGCP) и интеграция с вашей IP‑АТС соответствуют задачам проекта.
Кому подойдёт Cisco VG310
Рекомендуется, если вам нужно:
- Подключить 12–24 аналоговых телефона или факса к IP-сети предприятия.
- Мигрировать с традиционной АТС на IP-телефонию поэтапно, сохраняя имеющиеся аппараты.
- Использовать в гостиницах, офисах, учебных заведениях для местной голосовой связи.
- Интеграция с Cisco Unified Communications Manager (CUCM) или сторонними IP-АТС.
- Гарантированное качество связи с поддержкой QoS и шифрования.
Вероятно, не подойдёт, если:
- Требуется более 24 портов — тогда рассмотрите VG410 или AudioCodes Mediant.
- Нужны цифровые интерфейсы (T1/E1, ISDN BRI) — VG310 только аналоговые FXS.
- Планируется полностью IP-сеть без аналоговых устройств — шлюз не нужен.
- Ищете однопортовое устройство для 1–2 аналоговых линий — достаточно малого шлюза Cisco SPA112.
Конструкция и условия эксплуатации
Компактный металлический корпус, 1U
Размеры 440 × 200 × 44 мм, вес около 2,6 кг. Может устанавливаться на стол или в 19-дюймовую стойку с помощью дополнительного крепёжного комплекта (входит в поставку). Пассивное охлаждение (без вентилятора) — бесшумная работа.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% без конденсата (при работе), до 95% при хранении
Предназначен для установки в серверных, коммутационных шкафах и технических помещениях.
Технические характеристики
| Модель | Cisco VG310 |
| Артикул | VG310 |
| Тип устройства | Голосовой шлюз |
| Производитель | Cisco |
| Базовая единица | шт |
| Краткое описание | Голосовой шлюз Cisco VG310 |
| Количество портов FXS (макс.) | 24 (две карты по 12 портов) |
| Тип портов FXS | RJ-11, Loop Start / Ground Start |
| Интерфейс LAN | 1 × 10/100/1000Base-T (RJ-45) |
| Протоколы сигнализации | SIP (RFC 3261), MGCP |
| Поддерживаемые кодеки | G.711 (μ‑law/A‑law), G.729A, G.722, iLBC |
| Подавление эха | G.168, до 128 мс |
| Факс/модем | T.38 fax relay, G.711 pass-through |
| Безопасность | SRTP, TLS, SIP over TLS, ACL, 802.1X |
| Управление | CLI (консоль/SSH), WebUI, SNMP, CUCM |
| Память Flash | 256 МБ |
| ОЗУ | 512 МБ |
| Гарантия | Cisco Limited Lifetime Hardware Warranty |
| Питание | Внешний адаптер AC 100–240 В, 50/60 Гц |
| Потребляемая мощность | макс. 60 Вт (с 24 портами) |
| Тип корпуса | Стол / стойка 1U, металл, пассивное охлаждение |
| Размеры (Ш × Г × В) | 440 × 200 × 44 мм |
| Вес нетто | ~ 2,6 кг |
| Рабочая температура | 0°C … +45°C |
| Относительная влажность (работа) | 10–90 % без конденсата |
Часто задаваемые вопросы
Сколько аналоговых портов FXS у Cisco VG310?
Максимум 24 порта — два слота для карт VIC-12FXS (по 12 портов каждый). Базовая поставка может быть без карт или с одной картой.
Какие протоколы поддерживает шлюз?
SIP (RFC 3261) — для взаимодействия с IP-АТС любого производителя, а также MGCP — для работы с Cisco Unified Communications Manager (CUCM).
Можно ли подключать факсимильные аппараты?
Да. Встроенная поддержка T.38 fax relay и G.711 pass-through обеспечивает надёжную передачу факсов.
Как настроить шлюз в первый раз?
Подключите консольный кабель к порту RJ-45 на передней панели, войдите через терминал (скорость 9600 бод). Используйте CLI для настройки IP-адреса и регистрации на IP-АТС. Также можно использовать WebUI (по умолчанию доступен через HTTP/HTTPS).
Поддерживает ли VG310 шифрование голоса?
Да, поддерживается SRTP (шифрование RTP) и TLS для защиты сигнализации SIP.
Можно ли использовать шлюз без CUCM?
Да, при работе через SIP он совместим с любыми IP-АТС (Asterisk, FreePBX, 3CX, Avaya и т.д.).
Какой кабель нужен для подключения к аналоговому телефону?
Стандартный телефонный кабель RJ-11 (2 или 4 провода). Шлюз использует контакты центральной пары (3 и 4).
Как выполняется мониторинг состояния портов?
Через веб-интерфейс, SNMP (v2c/v3) или команды show в CLI. Также можно настроить оповещения о повреждении линий.
В чём разница между VG310 и VG410?
VG410 — более новая платформа, поддерживает до 48 портов FXS (4 карты), имеет два порта Gigabit Ethernet для отказоустойчивости и стекирования. VG310 — более компактный и недорогой вариант на 24 порта.
Какие условия гарантии для Cisco VG310?
Cisco предоставляет пожизненную ограниченную гарантию (Enhanced Limited Lifetime Warranty) на оборудование серии VG300/VG310.
