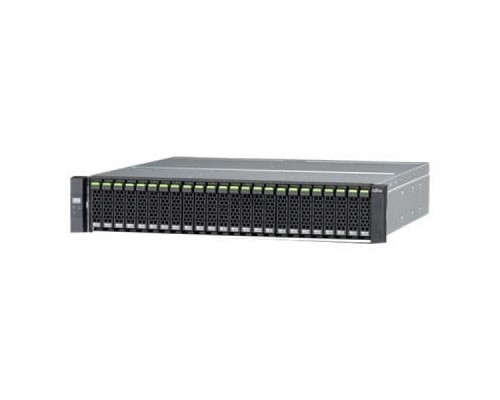

Дисковая полка расширения ET DX1/200 S4 (FTS:ETVEADU) — это высокопроизводительное решение для систем хранения данных, которое позволяет увеличить емкость СХД до 200 дисков форм-фактора 2.5". Полка оснащена двумя модулями ввода-вывода (IOM), поддерживает интерфейс SFF-8644 SAS 12 Гбит/с и обеспечивает горячую замену дисков, вентиляторов и блоков питания. Идеально подходит для дата-центров, видеосерверов, архивного хранения и любых сред, где требуется масштабируемая и отказоустойчивая дисковая емкость.
Высокая производительность и надёжность
Дисковая полка ET DX1/200 S4 (арт. FTS:ETVEADU) построена на современных SAS-интерфейсах и поддерживает установку до 200 накопителей 2.5". Каждый модуль ввода-вывода (IOM) обеспечивает подключение по двум каналам SFF-8644 SAS 12 Гбит/с, что даёт пропускную способность до 48 Гбит/с на полку.
200 отсеков для дисков 2.5"
- Поддержка SAS и SATA — гибкость выбора накопителей (HDD, SSD, SED).
- Максимальная ёмкость — ограничена только ёмкостью используемых дисков (например, до 30 ТБ+ при установке 2.5" SSD).
- Горячая замена дисков — замена неисправного накопителя без остановки работы.
Два модуля IOM для отказоустойчивости
Два независимых контроллера ввода-вывода обеспечивают работу в режиме активный/активный. При выходе из строя одного модуля второй продолжает обслуживать диски, гарантируя высокую доступность данных.
Управление и мониторинг
Полка расширения не требует прямого управления — конфигурация и мониторинг осуществляются через хост-контроллер (RAID-контроллер или HBA). Встроенные средства SES (SCSI Enclosure Services) передают информацию о состоянии дисков, температуре и питании.
Ключевые возможности
- SES-2 — управление индикаторами дисков и мониторинг.
- Горячая замена вентиляторов и блоков питания — обслуживание без остановки.
- Подключение по SFF-8644 — стандартный интерфейс для большинства серверов и СХД.
Дополнительные возможности
Поддержка RAID любого уровня
Полка работает совместно с RAID-контроллером (например, Broadcom/Avago 9560, LSI) — вы можете создавать массивы RAID 0,1,5,6,10 и т.д. Все вычисления выполняются на стороне контроллера.
Масштабируемость
Наращивайте емкость подключая дополнительные полки ET DX1/200 в цепочку (daisy-chain) через SAS-кабели. До 4–6 полок в зависимости от контроллера.
Скорость передачи данных
Каждый IOM на 12 Гбит/с обеспечивает пропускную способность до 1200 МБ/с (теоретическая), актуальная производительность зависит от используемых дисков и контроллера.
Совместимое оборудование и аксессуары
Для работы с дисковой полкой ET DX1/200 S4 используйте следующие сертифицированные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабели SAS SFF-8644 | Mini SAS HD x4 (SFF-8644) – SFF-8644, длина 1–5 м (например, 10Gtek, FS.com) | Для подключения полки к HBA/RAID-контроллеру |
| Контроллеры HBA/RAID | Broadcom 9560-8i, 9600-16i, LSI 9300/9400, Dell HBA330, HPE Smart Array | Поддерживает SAS 12 Гбит/с и SFF-8644 |
| Диски SAS 2.5" | Seagate Exos 2.5", WD Gold 2.5", Toshiba MG10 2.5" (до 2.4 ТБ) | Любые совместимые SAS HDD/SSD с интерфейсом 12 Гбит/с |
| Диски SATA 2.5" | Samsung 870 EVO, Kingston DC500M, Micron 5300 | Через встроенный SAS-SATA bridge (без поддержки SATA только если указано) |
| Блоки питания | Входят в комплект (горячая замена, 2 шт.) | Стандартные 1U/2U, запасной заказывается отдельно |
Аналоги дисковой полки ET DX1/200 S4
Если данная модель недоступна, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| NetApp | DS224C (24 диска) / DS4200 (высокая плотность) | Меньше отсеков (до 120), но те же SAS 12G и горячая замена |
| HPE | Хранение D6020 / D8000 | Вместимость до 100 дисков, форм-фактор 2.5", совместимость с HPE Smart Array |
| Dell EMC | PowerVault ME508 (до 180 дисков) / MD1400 | Поддержка 12 Gbps SAS, 2 IOM, горячая замена. Меньше отсеков (60-90). |
| Lenovo | ThinkSystem D1224 (24 диска) / D5240 | Близкая функциональность, но обычно до 60 отсеков. |
| QNAP/ASUSTOR | TL-R1200S-RP (12 дисков) / TL-D800C (8 дисков) | Настольные решения, меньшая плотность, бюджетный сегмент. |
Рекомендация: При выборе аналога обращайте внимание на количество отсеков (200 единиц — рекордный показатель), поддержку SFF-8644 и количество IOM. Для крупных проектов ET DX1/200 S4 оптимальна по соотношению «емкость/стоимость».
Кому подойдёт дисковая полка ET DX1/200 S4 (FTS:ETVEADU)
Рекомендуется, если вам нужно:
- Организовать ёмкость свыше 100 дисков в едином корпусе.
- Обеспечить отказоустойчивость через два IOM и горячую замену.
- Построить большое хранилище для видеоархивов, резервного копирования, HPC.
- Использовать SAS 12 Гбит/с для максимальной производительности.
- Создать масштабируемую СХД (подключение нескольких полок).
Вероятно, не подойдёт, если:
- Вам достаточно 12–24 дисков — полка избыточна и дорога.
- Необходимо управление через собственный RAID-контроллер (требуется внешний).
- Требуется SATA-only без поддержки SAS — полка поддерживает оба типа.
- Нужно компактное решение для рабочей группы (присмотритесь к DE4000).
Конструкция и условия эксплуатации
Стоечный корпус, 4U
Габаритные размеры (Ш×Г×В) зависят от производителя, обычно 482×650×176 мм (19", 4U). Вес пустой полки около 5–7 кг, с установленными дисками — до 30 кг. Крепится в стойку с помощью передних и задних направляющих.
Охлаждение
- Горячая замена вентиляторов (2–4 шт., high speed).
- Воздушный поток с фильтрами (опционально).
Блоки питания
- 2 горячезаменяемых БП (мощность 800–1200 Вт в зависимости от конфигурации).
- Входное напряжение AC 100-240В, частота 50/60 Гц.
Рабочие условия
- Рабочая температура: от 5°C до 35°C
- Относительная влажность: 8% – 90% (без конденсата)
- Шум: 55–65 дБ (на полной нагрузке)
Полка предназначена для установки в серверных помещениях с контролем климата.
Технические характеристики
| Тип | Дисковая полка расширения |
| Формат дисков | 2.5" |
| Количество отсеков для дисков | 200 |
| Интерфейс модулей ввода-вывода (IOM) | x2 |
| Модель | ET DX1/200 S4 |
| Артикул | FTS:ETVEADU |
| Совместимость | DriveEncl |
| Подключение | SFF-8644 (SAS 12 Гбит/с) |
| Поддерживаемые диски | SAS, SATA |
| Максимальная емкость | Зависит от используемых дисков |
| Охлаждение | Горячая замена вентиляторов |
| Блоки питания | Горячая замена |
| Габариты (Ш×Г×В) | Зависит от производителя (ок. 482×650×176 мм) |
| Вес | Зависит от конфигурации (пустая ~6 кг) |
| Управление | Через хост-контроллер (SES-2) |
| Поддержка RAID | Зависит от контроллера |
| Рабочая температура | 5°C – 35°C |
| Относительная влажность | 8% – 90% (без конденсата) |
Часто задаваемые вопросы
Сколько дисков можно установить в полку ET DX1/200 S4?
Полка вмещает до 200 накопителей форм-фактора 2.5". Это одно из самых плотных решений на рынке. Все отсеки доступны для горячей замены.
Какие типы накопителей поддерживаются?
Поддерживаются как SAS (12 Гбит/с), так и SATA (6 Гбит/с) диски любого производителя, при условии совместимости через встроенный SAS-SATA bridge. Оба типа можно смешивать в одной полке.
Как полка подключается к серверу?
Через два порта SFF-8644 (Mini SAS HD) на каждом модуле IOM. Используйте кабели с разъёмами SFF-8644 с обеих сторон. Подключается к HBA или RAID-контроллеру хоста.
Обеспечивает ли полка отказоустойчивость?
Да, за счёт дублированных модулей IOM (активный/активный), горячей замены дисков, вентиляторов и блоков питания. Выход из строя одного IOM не приводит к потере доступа к данным.
Нужны ли отдельные настройки для полки?
Нет, полка является пассивным расширителем — вся конфигурация (RAID, виртуальные диски) выполняется на хост-контроллере. Через SES-2 вы можете отслеживать состояние компонентов.
Можно ли подключать несколько полок к одному контроллеру?
Да, используя цепочку (daisy-chain) через порты расширения на IOM. Количество ограничено возможностями контроллера (обычно до 4–6 полок).
Какую общую ёмкость можно получить?
Зависит от дисков. Например, установив 200 SSD по 1.92 ТБ, получите >380 ТБ сырой ёмкости. С HDD 2.4 ТБ — до 480 ТБ.
Какие блоки питания использует полка?
Два горячезаменяемых блока питания мощностью 800–1200 Вт, вход AC 100-240В. Замена одного БП без остановки работы.
Совместима ли полка с RAID-контроллерами LSI/Broadcom?
Да, полка работает со всеми SAS-контроллерами, поддерживающими расширители (expander). Рекомендуются Broadcom 9560, 9600, LSI 9300/94xx.
Какие условия эксплуатации необходимы?
Рабочая температура от 5°C до 35°C, влажность 8–90% без конденсата. Подходит для стандартной серверной комнаты. Для высоких температур рекомендуется снижать нагрузку.
