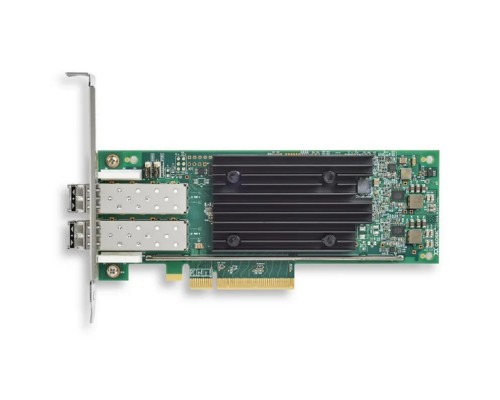

Адаптер Dell QLogic 2772 2x32Gb FC PCIe Full-Height (406-BBQE) — двухпортовый Fibre Channel HBA (Host Bus Adapter) со скоростью 32 Гбит/с на порт. Подключается через PCIe 3.0 x8 и поддерживает SCSI (FCP), FC-PC, FC-AL, FC-Tape, FC-SW и Jumbo Frames. Предназначен для серверов Dell PowerEdge, совместим с Windows, Linux и VMware. Обеспечивает надёжное подключение к SAN-сетям с максимальной дальностью до 10 км (через оптические трансиверы). Горячая замена, низкое энергопотребление (до 12 Вт) и поддержка многопоточности делают его идеальным для дата-центров и корпоративных хранилищ.
Высокая производительность и пропускная способность
Адаптер построен на чипсете QLogic 2772 (Marvell) и обеспечивает суммарную пропускную способность до 64 Гбит/с (2?32 Гбит/с). Это позволяет обслуживать высоконагруженные СХД, базы данных, виртуальные среды и критичные приложения.
Два порта 32 Гбит/с Fibre Channel
- Полная дуплексная скорость — каждый порт передаёт до 3200 МБ/с в обе стороны.
- Автоматическое согласование скорости — обратная совместимость с 16 и 8 Гбит/с FC.
- Поддержка SCSI (FCP) — работа с классическими и современными дисковыми массивами.
Интерфейс PCIe 3.0 x8
Пропускная способность шины до 8 GT/s на линию (8 линий) исключает узкое место при пиковых нагрузках. Форм-фактор Full-Height подходит для стандартных серверных слотов.
Надёжность и управление
Адаптер предоставляет корпоративные функции для обеспечения бесперебойной работы и удобного администрирования.
Инструменты управления
- QLogic QConvergeConsole — единая консоль для настройки, мониторинга и обновления прошивки.
- CLI (Command Line Interface) — управление через скрипты и удалённый доступ.
- Поддержка SNMP и API — интеграция с системами мониторинга.
Безопасность и отказоустойчивость
- Поддержка FC-SW (Switched Fabric) — работа в коммутируемых SAN.
- Поддержка FC-AL (Arbitrated Loop) — совместимость с loop-топологиями.
- Поддержка горячей замены — замена адаптера без выключения сервера.
Дополнительные возможности и протоколы
Поддержка многопоточности
Одновременная обработка нескольких очередей команд — до 4096 одновременных операций ввода/вывода.
Jumbo Frames
Поддержка кадров до 2048 байт (стандартно 2112 байт для FC) повышает эффективность передачи больших блоков данных.
FC-Tape
Поддержка ленточных накопителей для резервного копирования и архивирования.
FC-PC (Point-to-Point)
Прямое подключение к СХД без использования коммутатора.
Совместимое оборудование и аксессуары
Для полноценной работы Dell QLogic 2772 рекомендуется использовать сертифицированные модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические трансиверы SFP+ 32G FC | Dell 407-BBQE (32G SFP+ SR), Finisar FTLF8529P3BNL, FS.com 32G SFP+ | Максимальная дальность 10 км (ER) |
| Оптические кабели | LC/LC дуплексные (OM3/OM4 — до 150 м, SM — до 10 км) | Для подключения к коммутаторам и СХД |
| Серверные платформы | Dell PowerEdge R740, R750, R940, T640 и другие с PCIe 3.0 x8 | Полная совместимость с Dell PowerEdge |
| Крепления и планки | Full-Height bracket (входит в комплект) | Для установки в стандартный корпус |
Аналоги Dell QLogic 2772 2x32Gb FC
Если данная модель недоступна или требуется альтернатива, рассмотрите следующие Fibre Channel HBA с аналогичными характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell | Dell QLogic 2770 (406-BBQF) | Однопортовый 32 Гбит/с FC, форм-фактор Full-Height. Ниже цена, но один порт. |
| Dell | Dell Emulex LPe32002 (406-BBQD) | Два порта 32 Гбит/с FC, Emulex чипсет, поддержка NVMe (в отличие от QLogic 2772). |
| Broadcom / Emulex | Emulex LPe32002-M2 | Аналогичная производительность, поддержка NVMe, более высокая цена. |
| Marvell (QLogic) | QLogic QLE2772 | Прямой аналог, но без фирменной утилиты Dell OpenManage. |
| Cisco | Cisco UCS VIC 1457 | Комбинированное решение FC/FCoE, подходит для UCS-сред, но требует лицензирования. |
| Hewlett Packard Enterprise | HPE SN1200E 32Gb Dual Port | Подходит для серверов HPE ProLiant, поддержка SCSI и NVMe. |
Рекомендация: Если вам нужна поддержка NVMe — выбирайте Dell Emulex LPe32002. Для максимальной совместимости с Dell OpenManage и существующей инфраструктурой Dell — QLogic 2772 оптимален.
Кому подойдёт Dell QLogic 2772 2x32Gb FC
Рекомендуется, если вам нужно:
- Подключить сервер Dell PowerEdge к SAN на 32 Гбит/с Fibre Channel.
- Обеспечить высокую пропускную способность для СХД (Dell EMC, NetApp, HPE).
- Использовать два независимых канала для отказоустойчивости.
- Работать с SCSI-дисками, ленточными библиотеками и классическими хранилищами.
- Горячая замена и Full-Height форм-фактор.
Вероятно, не подойдёт, если:
- Требуется протокол NVMe (FCP) — QLogic 2772 не поддерживает. Выберите Emulex.
- Не хватает одного порта — есть однопортовая версия 2770.
- Нужна поддержка 64 Гбит/с (Gen7) — смотрите в сторону QLogic 2774.
- Используется сервер не Dell (HP, Lenovo) — могут быть ограничения по BIOS.
Конструкция и условия эксплуатации
Форм-фактор Full-Height (стандартный)
Плата размером 167 x 69 мм, устанавливается в PCIe слот x8 (физически x8, работает в x16). В комплекте Full-Height bracket, для Low-Profile требуется отдельная планка.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +70°C
- Влажность: 10–90% без конденсации
Адаптер предназначен для установки в серверные стойки с контролируемым климатом. Вентиляция пассивная (радиатор).
Технические характеристики
| Модель | Dell QLogic 2772 2x32Gb FC PCIe Full-Height |
| Артикул | 406-BBQE |
| Тип устройства | Fibre Channel HBA (Host Bus Adapter) |
| Интерфейс подключения | PCI Express 3.0 x8 |
| Скорость передачи данных | 32 Гбит/с на порт (полный дуплекс) |
| Количество портов | 2 |
| Тип портов | Fibre Channel (SFP+, 32/16/8 Гбит/с) |
| Форм-фактор | Full-Height (167 x 69 мм) |
| Поддерживаемые ОС | Windows Server, Red Hat Enterprise Linux, SUSE Linux, VMware ESXi |
| Поддержка SCSI (FCP) | Да |
| Поддержка NVMe | Нет |
| Поддержка многопоточности | Да (до 4096 одновременных команд) |
| Совместимость с серверами | Dell PowerEdge (R740, R750, R940, T640 и др.) |
| Поддержка горячей замены | Да |
| Максимальная дальность соединения | До 10 км (с оптическими трансиверами 32G ER) |
| Поддержка FC-PC | Да |
| Поддержка FC-AL | Да |
| Поддержка FC-Tape | Да |
| Поддержка FC-SW | Да |
| Поддержка Jumbo Frames | Да (2048 байт) |
| Потребляемая мощность | До 12 Вт |
| Температура эксплуатации | от 0°C до 55°C |
| Относительная влажность | от 10% до 90% (без конденсации) |
| Гарантия | Стандартная гарантия Dell (зависит от срока поддержки сервера) |
| Производитель | Dell (на базе QLogic / Marvell) |
Часто задаваемые вопросы
Для каких серверов подходит Dell QLogic 2772 406-BBQE?
Адаптер совместим с серверами Dell PowerEdge, которые имеют свободный слот PCIe 3.0 x8 (или x16). Поддерживаются модели R740, R750, R940, T640, R440 и другие из линеек 14G/15G/16G.
Поддерживает ли этот HBA NVMe?
Нет, QLogic 2772 не поддерживает NVMe (FCP). Поддерживается только классический SCSI (FCP). Для NVMe выбирайте Emulex LPe32002 (Dell 406-BBQD) или более новые модели.
Какие трансиверы нужны для работы на 32 Гбит/с?
Требуются SFP+ трансиверы 32G Fibre Channel, например Dell 407-BBQE (SR для многомода) или сторонние 32G SFP+. Для дальности до 10 км используйте ER-версии.
Можно ли установить адаптер в сервер с PCIe 4.0?
Да, физически он подходит, но будет работать в режиме PCIe 3.0 (скорость не увеличится). Обратная совместимость гарантируется.
Какая скорость передачи данных реально достигается?
Каждый порт обеспечивает до 3200 МБ/с в полном дуплексе (при 32 Гбит/с). Суммарная пропускная способность адаптера — до 64 Гбит/с.
Поддерживается ли горячая замена (hot-plug)?
Да, адаптер поддерживает горячее подключение и отключение в совместимых системах (Dell PowerEdge с поддержкой hot-plug PCIe).
Какое программное обеспечение используется для управления?
Dell OpenManage (OMSA), QLogic QConvergeConsole, CLI-утилиты. Также возможна настройка через BIOS сервера.
Работает ли адаптер с ленточными накопителями?
Да, поддержка FC-Tape позволяет подключать ленточные библиотеки и стримеры для резервного копирования.
Чем отличается QLogic 2772 от Emulex LPe32002?
QLogic 2772 не поддерживает NVMe, но оптимизирован для SCSI. Emulex LPe32002 поддерживает NVMe, но имеет другую утилиту управления. Оба — 32 Гбит/с, 2 порта, Full-Height.
Какова потребляемая мощность и требуется ли активное охлаждение?
До 12 Вт. Охлаждение пассивное (радиатор). Для серверов с хорошим продувом корпуса этого достаточно.
