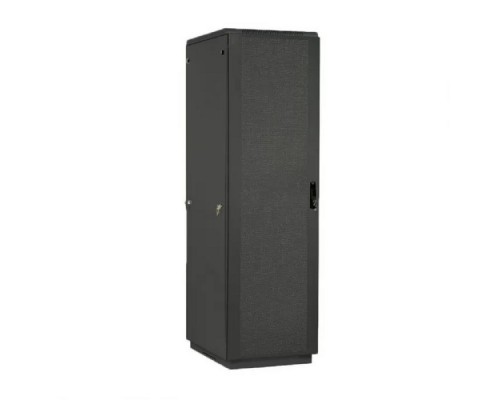

Шкаф серверный напольный ЦМО 30U (600 x 1000) ШТК-М-30.6.10-44АА-9005 — профессиональное решение для размещения серверного, сетевого и телекоммуникационного оборудования. Модель высотой 30U, шириной 600 мм и глубиной 1000 мм обеспечивает достаточно пространства для активного оборудования, ИБП и коммутации. Каркас выполнен из высокопрочной стали, выдерживает нагрузку до 500 кг. Перфорированные передние и задние двери гарантируют эффективное охлаждение, а регулируемая монтажная рама (глубина 900 мм) позволяет устанавливать оборудование любой глубины. Надёжная защита от пыли, возможность установки замка и крепления к полу делают шкаф идеальным выбором для ЦОД, серверных и ИТ-помещений.
Конструкция и высокая надёжность
Шкаф серверный напольный ЦМО 30U разработан с учётом требований современных ЦОД. Цельнометаллический каркас из стали толщиной 1,5 мм обеспечивает жёсткость и устойчивость к нагрузкам.

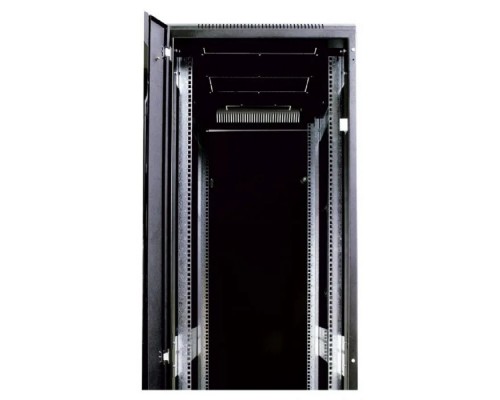

Каркас и монтажная рама
- Максимальная нагрузка до 500 кг — выдерживает вес заполненного серверного шкафа с оборудованием, ИБП и коммутацией.
- Регулируемая монтажная рама (глубина 900 мм) — возможность точной подстройки под глубину оборудования (CG, Dell, Huawei).
- Конструкция 19 дюймов — стандартный размер для любого активного оборудования.
- Усиленные профили — дополнительные горизонтальные и вертикальные элементы жёсткости.
Двери и вентиляция
- 2 перфорированные двери (передняя и задняя) — улучшенная вентиляция для отвода тепла от оборудования.
- Перфорация дверей — оптимизирована для естественной конвекции и установки вентиляторных панелей.
- Защита от пыли — специальные фильтрующие вставки снижают попадание пыли внутрь корпуса.
- Возможность установки замка — двери оснащены профилем под замок (замок приобретается отдельно).
Удобство обслуживания и безопасность
Организация кабелей
- Кабельные вводы — сверху и снизу для ввода кабелей.
- Металлические кабельные органайзеры (опционально) — для вертикальной и горизонтальной укладки.
- Широкие боковые панели — съёмные, обеспечивают доступ для монтажа.
Безопасность
- Заземление — все металлические части заземлены, предусмотрена клемма заземления.

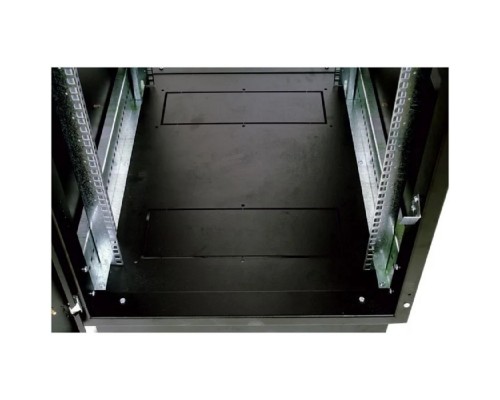

- Крепление к полу — нижняя часть шкафа имеет отверстия для анкерного крепления к полу.
- Сертификация — соответствует стандартам электробезопасности.
Дополнительная комплектация
Вентиляторы, блоки розеток (PDU), полки, выдвижные и кабельные органайзеры приобретаются отдельно и устанавливаются в штатные места.
Совместимое оборудование и аксессуары
Для оснащения шкафа ЦМО 30U рекомендуется использовать совместимые компоненты, представленные в таблице.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Блоки розеток (PDU) | PDU 19" 1U (8–16 розеток C13/C19), вход CEE 32A / IEC 60309 | Устанавливаются вертикально или горизонтально |
| Полки для оборудования | Полка 19" 1U/2U стальная, глубина 500–800 мм | Для размещения ИБП, мониторов, клавиатур |
| Вентиляторные панели | 4x 120 мм / 6x 120 мм, 220В / 48В | Устанавливаются в крышку или дверь |
| Кабельные органайзеры | Горизонтальные 19" 1U/2U, вертикальные с кольцами | Для аккуратной укладки кабелей |
| Замки для дверей | Цилиндровый ключ / механический код | Устанавливаются в штатный профиль |
| Удлинители и переходники | Сетевые фильтры 19", кабели IEC C13-C14 | Для подключения оборудования 220В |
Аналоги шкафа серверного ЦМО 30U (600x1000)
Если данная модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ЦМО | ШТК-М-30.6.10-44АА-9005 (данная модель) | 30U, 600x1000, регулируемая рама 900 мм, перфорированные двери, нагрузка 500 кг |
| ЦМО | ШТК-М-30.6.10-44АА-7005 | Аналогичный, но глубина 700 мм (рама 600 мм). Меньше места для кабелей. |
| ЦМО | ШТК-М-30.6.10-44АА-9005 (сетчатые двери) | Отличается типом перфорации дверей (сетка), более высокая вентиляция, но меньше пылезащиты |
| Elteco (аналог) | ES-30-600-1000-9005 | 30U, 600x1000, сталь 1.2 мм, нагрузка до 400 кг, регулируемая рама, замок в комплекте |
| Hyperline (аналог) | HF30-600-1000-P | Полностью аналогичен, но передняя дверь стеклянная, нагрузка 500 кг, встроенная PDU |
Рекомендация: При выборе аналога обращайте внимание на глубину рамы, максимальную нагрузку и тип дверей. Для серверного оборудования с большим тепловыделением предпочтительны перфорированные или сетчатые двери.
Кому подойдёт шкаф серверный ЦМО 30U (600x1000)
Рекомендуется, если вам нужно:
- Разместить от 10 до 30 единиц 19-дюймового оборудования (серверы, коммутаторы, ИБП).
- Обеспечить эффективное охлаждение за счёт перфорированных дверей.
- Получить регулировку монтажной рамы для нестандартной глубины оборудования.
- Надёжно закрепить шкаф к полу и защитить оборудование от пыли.
- Вариант для серверной, ЦОД, телекоммуникационной стойки.
Вероятно, не подойдёт, если:
- Вам нужен настенный шкаф (высота до 12U) — выберите настенную серию ЦМО.
- Требуется глубина менее 800 мм (для оборудования малой глубины).
- Необходимо разместить оборудование с нестандартными креплениями (не 19 дюймов).
- Вы ищете шкаф с готовыми встроенными вентиляторами и розетками — они докупаются отдельно.
- Планируется размещение только одного сервера и пары коммутаторов — можно рассмотреть шкафы 15U–22U.
Конструкция и условия эксплуатации
Материалы и покрытие
Корпус выполнен из холоднокатаной стали толщиной 1,5 мм (двери 1,2 мм), покрытие — порошковая краска чёрного цвета (RAL 9005). Все металлические части соединены сваркой и болтами. Шкаф поставляется в разобранном виде (каркас, рама, двери, боковые панели, крепёж).
Условия эксплуатации
- Температура от -20°C до +50°C (с оборудованием — от +5°C до +40°C)
- Влажность 10–90% (без конденсата)
- Напряжение питания оборудования до 230В, 32А (через PDU)
Шкаф предназначен для установки в помещениях с контролируемым доступом, вдали от источников вибрации и агрессивных сред.
Технические характеристики
| Тип | Шкаф серверный напольный |
| Высота | 30U |
| Габариты (Ш x Г) | 600 x 1000 мм |
| Материал | Сталь |
| Цвет | Чёрный (RAL 9005) |
| Двери | 2 шт., перфорированные |
| Модель | ШТК-М-30.6.10-44АА-9005 |
| Вес | Зависит от комплектации |
| Глубина монтажной рамы | 900 мм |
| Количество боковых панелей | 2 |
| Перфорация дверей | Улучшенная вентиляция |
| Защита от пыли | Есть |
| Возможность замка | Есть |
| Крепление к полу | Предусмотрено |
| Сетевые розетки | Отсутствуют (заказываются отдельно) |
| Вентиляторы | Опционально |
| Стойки для оборудования | Регулируемые |
| Максимальная нагрузка | до 500 кг |
| Сертификация | Соответствует стандартам электробезопасности |
| Производитель | ЦМО (Россия) |
| Упаковка | Картонный короб с защитой, размеры ~700x300x1100 мм |
Часто задаваемые вопросы
Какая максимальная нагрузка на шкаф?
До 500 кг при равномерно распределённой нагрузке. Для безопасности рекомендуется не превышать 450 кг.
Входят ли замки в комплект?
Замки не входят, двери имеют профиль для установки цилиндрового замка (приобретается отдельно).
Можно ли установить вентиляторы?
Да, в верхней панели предусмотрены отверстия для вентиляторных панелей (120 мм или 80 мм).
Какой максимальный вес одного юнита (1U) оборудования?
При равномерном распределении — до 15-20 кг на 1U. Рекомендуется тяжёлое оборудование размещать внизу.
Подойдёт ли шкаф для оборудования глубиной 800 мм?
Да, монтажная рама регулируется по глубине: минимальная глубина рамы 700 мм, максимальная 900 мм. Оборудование до 800 мм помещается с запасом.
Как защитить оборудование от пыли?
Перфорированные двери оснащены фильтрующими вставками (сменные картриджи). Дополнительно можно установить вентиляторные панели с фильтрами.
Сколько весит шкаф в сборе?
Вес шкафа без оборудования зависит от комплектации: каркас ~30 кг, двери ~5 кг каждая, рама ~8 кг. Общий вес около 50-55 кг.
Какие стандарты безопасности соблюдены?
Шкаф соответствует требованиям ГОСТ Р 52319, имеет заземление, все острые кромки обработаны. Подходит для установки в ЦОД.
Можно ли крепить шкаф к полу?
Да, в нижней части предусмотрены отверстия под анкерные болты (диаметр 10-12 мм, не входят в комплект).
Какие размеры упаковки и как доставляется?
Шкаф поставляется в разобранном виде в двух коробках: каркас и рама, двери и панели. Размеры коробок: 700x300x1100 мм (основная) и 700x300x200 мм (двери).
