Шкаф серверный напольный ЦМО 24U (модель ШТК-М-24.6.10-44АА) — надёжное решение для размещения серверного, сетевого и телекоммуникационного оборудования высотой 24U. Изготовлен из высококачественной стали толщиной 1,5 мм, оснащён перфорированными дверями (передняя и задняя) для эффективной вентиляции. Внутренние резьбовые стойки M6 (шаг 465 мм) обеспечивают удобный монтаж 19-дюймового оборудования. Шкаф выдерживает нагрузку до 300 кг и имеет регулируемые опоры для устойчивости на неровном полу. Идеальный выбор для серверных, ЦОД, офисных и промышленных помещений.
Надёжная конструкция и продуманная вентиляция

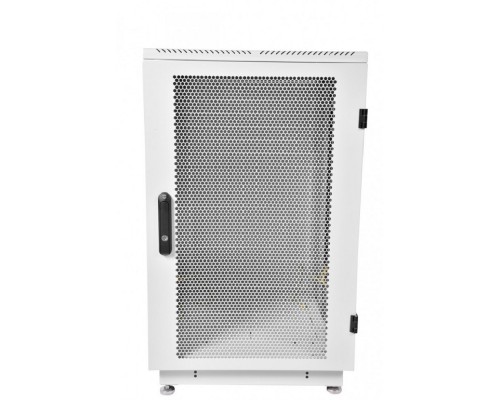

Шкаф изготовлен из стали 1,5 мм, а несущие профили — 2 мм. Это обеспечивает высокую жёсткость и стабильность при полной загрузке. Перфорированные двери (передняя и задняя) и боковые панели гарантируют естественную конвекцию, что особенно важно для энергоёмкого оборудования.
Преимущества конструкции
- Максимальная нагрузка 300 кг — подходит для тяжёлых серверов и ИБП.
- Регулируемые опоры — компенсируют неровности пола (до 30 мм).
- Замок с ключом — защита от несанкционированного доступа.
- 4 монтажные стойки с резьбой M6 — быстрая установка оборудования без дополнительных гаек.
Вентиляция и охлаждение
Перфорация на дверях и боковых панелях занимает ~70% площади. Возможна установка дополнительных вентиляторов в крышке или задней двери для активного охлаждения.
Безопасность и удобство монтажа
Шкаф разработан для быстрой и безопасной установки оборудования, а также для защиты от физического доступа.
Монтаж и кабель-менеджмент
- Резьбовые стойки M6 — крепление оборудования непосредственно к стойкам (шаг отверстий 465 мм).
- Съёмные боковые панели — доступ к кабелям с обеих сторон.
- Отверстия для ввода кабелей в верхней и нижней частях.
- Глубина 1000 мм — размещение оборудования любой длины (серверы, ИБП, патч-панели).
Защита и управление доступом
- Замок с ключом на передней двери.
- Цвет RAL 7035 (светло-серый) — нейтральный, подходит для любого интерьера.
- Заземление — предусмотрена шина заземления (докупается отдельно).
Дополнительные возможности и аксессуары
Полки и направляющие
Установка стационарных или выдвижных полок для размещения мониторов, клавиатур, ИБП. Все полки крепятся к стойкам M6.
Кабель-менеджмент
Горизонтальные и вертикальные кабель-каналы, кольца, липучки для аккуратной укладки кабелей.
Вентиляторы и блоки розеток
Установка вентиляторов в крышку (1U или 2U) для активного охлаждения. Распределители питания (PDU) 0U или 1U.
Патч-панели и коммутационные шнуры
19-дюймовые патч-панели, органайзеры, оптические кроссы.
Совместимое оборудование и аксессуары
Для полноценной эксплуатации шкафа рекомендуется использовать совместимые компоненты. Ниже приведены основные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Стационарная полка 19" | ЦМО ПС-19-1U-500 (до 50 кг), ЦМО ПС-19-2U-600 | Для серверов, ИБП, мониторов |
| Выдвижная полка для клавиатуры | ЦМО ВПК-19-1U, KVM-консоль | Монтируется в 1U |
| Блок розеток (PDU) 19" | ЦМО БР-19-8X6-C13, APC AP7930 | Горизонтальный, 8 или 16 розеток |
| Кабель-канал горизонтальный | ЦМО КК-19-2U (2U), 19-1U (1U) | С щёткой или металлической крышкой |
| Вентиляторный блок (1U) | ЦМО ВБ-19-1U-4 (4 вентилятора), | Активное охлаждение, 230 В |
| ИБП (источник бесперебойного питания) | APC Smart-UPS 1500, 3000 (2U) | Устанавливается на полку или в стационарные направляющие |
| Коммутаторы / патч-панели | Любое 19" оборудование (Cisco, HP, D-Link) | Крепление к стойкам M6 |
Аналоги шкафа ЦМО ШТК-М-24.6.10-44АА
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы от других производителей с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ЦМО (Россия) | ШТК-М-24.6.8-44АА | Глубина 800 мм, остальные параметры идентичны. Меньше места для глубокого оборудования. |
| ЦМО (Россия) | ШТК-М-24.6.12-44АА | Глубина 1200 мм, подходит для длинных серверов и ИБП. |
| Rittal | TS 8 (24U, 600x1000) | Аналогичная глубина, но более дорогая система кабель-менеджмента, высокое качество. |
| APC (Schneider) | NetShelter SX (24U, 600x1000) | Запатентованные кабельные аксессуары, упрощённый монтаж, подходит для ЦОД. |
| Hyperline | HPS-24U-S60-10 | Сталь 1,2 мм, нагрузка до 250 кг, более доступная цена. |
Рекомендация: При выборе аналога обращайте внимание на глубину (1000 мм оптимальна для большинства серверов), толщину стали и тип замка. Для бюджетных проектов подойдут шкафы Hyperline или ЦМО с глубиной 800 мм.
Кому подойдёт напольный шкаф ЦМО 24U
Рекомендуется, если вам нужно:
- Разместить серверы, ИБП, сетевое оборудование в одном месте.
- Высокая нагрузка (до 300 кг) — для тяжёлых стоек с дисковыми массивами.
- Обеспечить естественное охлаждение через перфорированные двери.
- Установить оборудование глубиной до 800-900 мм с запасом.
- Простой монтаж на резьбовые стойки без дополнительных крепежей.
Вероятно, не подойдёт, если:
- Вам нужен настенный шкаф до 12U — эта модель напольная и требует места.
- Оборудование очень лёгкое (например, только патч-панели) — можно выбрать более лёгкий шкаф.
- Необходима высокая степень пылезащиты (IP54) — перфорация пропускает пыль.
- Требуется стойка с кабельными каналами в комплекте (здесь только корпус).
Конструкция и условия эксплуатации
Усиленный металлический корпус, 24U

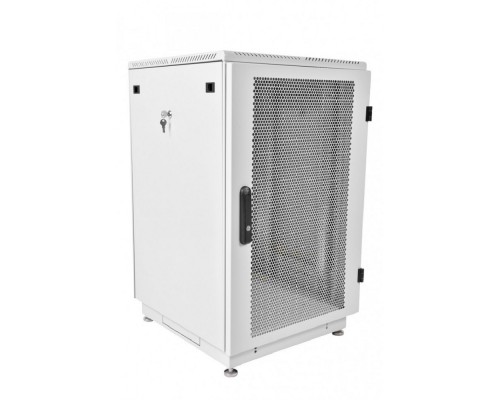

Размеры (ШxГxВ): 600x1000x1067 мм, вес 50 кг. Стальные боковые панели, перфорированные двери (2 шт., с замком). Регулируемые опоры (4 шт.) позволяют компенсировать неровности пола до 30 мм.
Условия эксплуатации
- Температура эксплуатации: от -10°C до +50°C
- Температура хранения: от -25°C до +70°C
- Влажность: 5–95% (без конденсата)
- Установка в сухих отапливаемых помещениях (серверные, офисы, цеха при отсутствии агрессивной среды).
Шкаф устойчив к механическим нагрузкам, рекомендован для постоянной эксплуатации в серверных и технических помещениях.
Технические характеристики
| Модель | ШТК-М-24.6.10-44АА |
| Артикул | ШТК-М-24.6.10-44АА |
| Тип | Напольный шкаф 19" |
| Высота | 24U (1067 мм) |
| Ширина | 600 мм |
| Глубина | 1000 мм |
| Материал корпуса | Сталь 1,5 мм |
| Материал профиля | Сталь 2,0 мм |
| Тип дверей | Перфорированные, 2 шт. (передняя и задняя) |
| Цвет | Серый RAL 7035 |
| Вентиляция | Перфорация на дверях и боковых панелях |
| Максимальная нагрузка | 300 кг |
| Количество монтажных стоек | 4 шт. |
| Шаг отверстий для монтажа | 465 мм |
| Крепление оборудования | Резьбовые стойки M6 |
| Вес нетто | 50 кг |
| Запирание | Ручка с замком и ключом |
| Регулируемые опоры | Да, высота регулировки 0–30 мм |
| Стандарт монтажа | 19" (EIA-310) |
| Производитель | ЦМО |
| Страна производства | Россия |
| Дополнительно | Заземление (шинная колодка приобретается отдельно) |
Часто задаваемые вопросы
Какую нагрузку выдерживает шкаф?
Максимальная распределённая нагрузка — 300 кг при равномерном заполнении. Для тяжёлого оборудования (серверы, ИБП) рекомендуется усиливать места крепления.
Подходят ли стоечные серверы глубиной 800 мм?
Да, глубина 1000 мм оставляет запас 200 мм для кабелей и вентиляции. Можно устанавливать оборудование глубиной до 900 мм.
Можно ли установить дополнительные полки внутрь?
Да, любые 19-дюймовые полки, направляющие или корзины крепятся к резьбовым стойкам M6. Дополнительные крепления не требуются.
Какая гарантия на шкаф?
Производитель ЦМО предоставляет гарантию 3 года на корпус, при условии отсутствия механических повреждений.
Входит ли в комплект шина заземления?
Нет, шина заземления приобретается отдельно. В корпусе есть крепёжные отверстия для её установки.
Какой климат контроль рекомендуется для этого шкафа?
Идеален для серверных с кондиционированием. При высокой плотности оборудования можно установить 2-4 вентилятора в крышку (1U блок).
Сложно ли собирать шкаф?
Шкаф поставляется в виде собранного корпуса: нужно только закрутить регулируемые опоры и установить на место. Полная сборка занимает 15-20 минут.
Можно ли заменить замок?
Да, замок стандартный (ручка с квадратным хвостовиком 7 мм). Можно заменить на замок с другим ключом или электронный замок.
Подходит для улицы?
Нет, шкаф предназначен только для внутреннего использования. Для улицы требуется кожух IP65 или специальный климат-бокс.
Есть ли у шкафа отверстия для ввода кабеля?

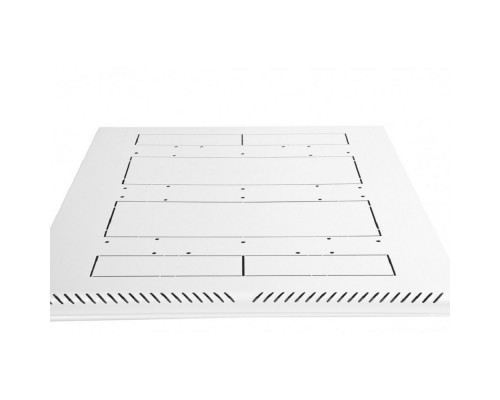

Да, в полу и крышке предусмотрены технологические отверстия диаметром 50 мм (закрыты заглушками). При необходимости отверстия можно расширить.
