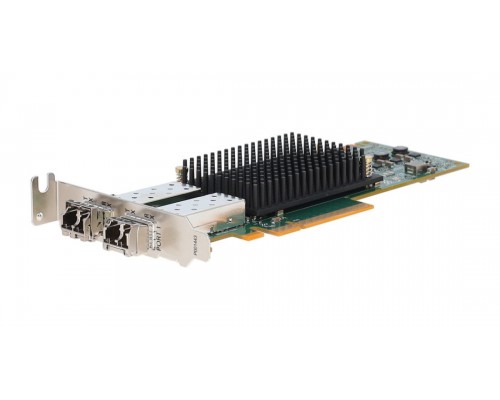

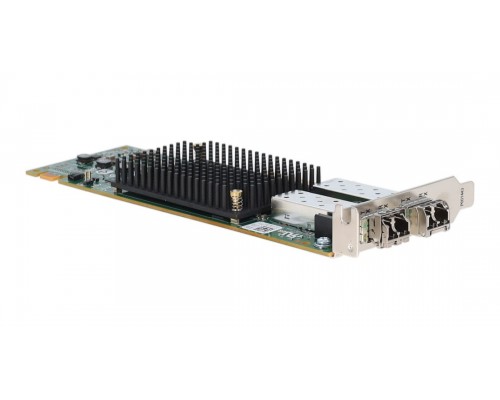

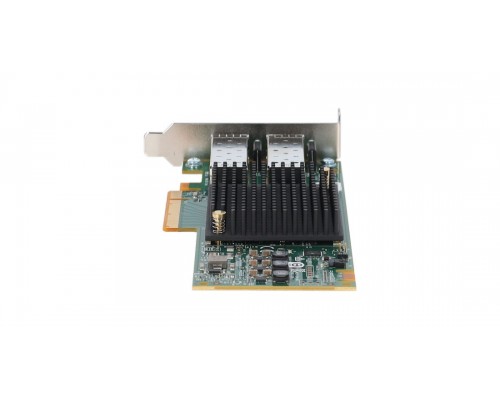

Dell Emulex LPE31002 16GB HT3KM (артикул 0HT3KM) — двухпортовая сетевая карта Fibre Channel (FC) с интерфейсом PCIe 3.0 x8, предназначенная для подключения серверов Dell PowerEdge к сетям хранения данных (SAN). Обеспечивает скорость до 16 Гбит/с на порт с поддержкой автосогласования 2/4/8/16 Гбит/с. Оснащена технологией SR-IOV для эффективной виртуализации, оснащена 512 МБ буферной памяти и управляется через Dell EMC OpenManage. Идеальное решение для высоконагруженных сред, где критичны надёжность, производительность и совместимость с Fibre Channel SAN.
Высокая производительность и пропускная способность
Сетевая карта построена на одноканальной архитектуре Emulex Engine (40 нм), что обеспечивает скорость передачи до 1600 МБ/с на каждый порт и общую пропускную способность до 3200 МБ/с. Интерфейс PCIe 3.0 x8 полностью раскрывает потенциал канала без узких мест.

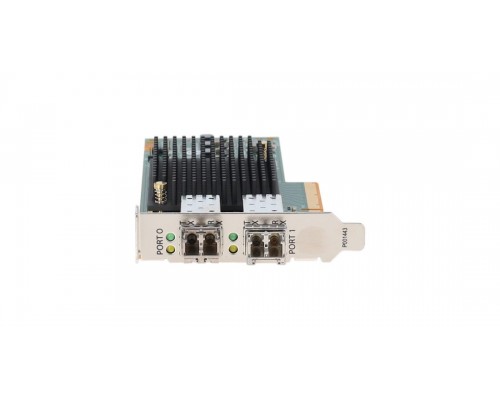

Два порта SFP+ 16 Гбит/с
- Автосогласование скоростей: 2/4/8/16 Гбит/с для совместимости с существующей SAN-инфраструктурой.
- Поддержка любых SFP+ трансиверов: SW (короткая волна), LW (длинная волна), ELW (сверхдлинная волна) — до 10 км и более.
- Низкое энергопотребление: всего 7,8 Вт в активном режиме.
Буферная память и виртуализация
- 512 МБ встроенной буферной памяти для обработки пиковых нагрузок.
- SR-IOV (Single Root I/O Virtualization) — аппаратная виртуализация, снижающая нагрузку на CPU и повышающая производительность виртуальных машин.
Управление и интеграция
Карта полностью совместима с экосистемой Dell PowerEdge и позволяет централизованно управлять через Dell EMC OpenManage.
Инструменты управления
- Dell EMC OpenManage — мониторинг, обновление прошивки, настройка через GUI и CLI.
- OneCommand Manager (от Broadcom) — расширенная конфигурация адаптера.
- UEFI / BIOS — настройки загрузки с SAN (iSCSI, FCoE).
Поддержка операционных систем
- VMware vSphere / ESXi (полная поддержка SR-IOV, NetQueue).
- Windows Server (2012/2016/2019/2022).
- Linux (RHEL, Ubuntu, SUSE, Oracle Linux с драйверами в ядре).
Технологии и соответствие стандартам
Fibre Channel (FC) — протокол хранения
Обеспечивает гарантированную доставку данных с минимальной задержкой. Поддерживаются классы обслуживания: Class 3 (дейтаграмма) и Class 2 (с подтверждением).
Аппаратная виртуализация SR-IOV
Позволяет разделить физический порт на множество виртуальных функций (VF), которые напрямую назначаются виртуальным машинам, минуя гипервизор. Снижает задержки и увеличивает пропускную способность в ЦОД.
Совместимость с SAN-коммутаторами
Карта проходит полную сертификацию с Fibre Channel коммутаторами Cisco MDS, Brocade и QLogic.
Совместимое оборудование и аксессуары
Для полноценной работы Dell Emulex LPE31002 рекомендуется использовать сертифицированные SFP+ модули и коммутационные шнуры.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (16 Гбит/с FC) | Dell 16G FC SFP+ SW (0M6H3M), LW (6N2D0), а также совместимые: Brocade 57-1000067-01 | SW — до 350 м, LW — до 10 км |
| Медные SFP+ для FC (пассивные кабели) | Dell 16G FC SFP+ Twinax (1M, 3M, 5M) | Для соединения сервера и коммутатора на короткие расстояния |
| Оптические патч-корды | OM3/OM4 LC-LC duplex (мультимод), OS2 LC-LC (одномод) | Длина подбирается под топологию |
| Серверные платформы | Dell PowerEdge R740, R750, R640, R650, любые с PCIe 3.0 x8 | Возможна установка в любой свободный слот |
Аналоги Dell Emulex LPE31002 16GB HT3KM
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell | Dell QLogic 2690 Dual Port 16Gb FC (0V0N2) | Аналогичные характеристики, но на чипе QLogic. Поддержка SR-IOV, те же скорости. |
| Broadcom / Emulex | Emulex LPe31002-M6-D | Та же плата без OEM-маркировки Dell. Полная совместимость с PowerEdge при установке драйверов. |
| Dell | Dell Emulex LPe32002 32Gb FC | Более новая версия с портами 32 Гбит/с, обратно совместима с 16 Гбит/с. Цена выше. |
| Marvell (QLogic) | QLogic QLE2672-CK | 16 Гбит/с, 2 порта, PCIe 3.0, SR-IOV. Аппаратная альтернатива с хорошей поддержкой Linux. |
Рекомендация: Для серверов Dell PowerEdge оптимален оригинальный адаптер Dell (0HT3KM), так как он полностью протестирован и интегрирован в OpenManage. В качестве аналога можно рассмотреть QLogic QLE2672 при условии совместимости с системой.
Кому подойдёт Dell Emulex LPE31002 16GB HT3KM
Рекомендуется, если вам необходимо:
- Подключить сервер Dell PowerEdge к Fibre Channel SAN (Cisco, Brocade).
- Использовать виртуализацию VMware/Hyper-V с высокой производительностью дискового ввода-вывода.
- Обеспечить скорость 16 Гбит/с с возможностью понижения до 8/4/2 Гбит/с.
- Централизованное управление через Dell EMC OpenManage.
- Загружать ОС напрямую с SAN (boot from SAN).
Вероятно, не подойдёт, если:
- Ваша сеть хранения данных построена на iSCSI или NAS (тогда нужна Ethernet-карта).
- Не используется сервер Dell PowerEdge (потребуется установка сторонних драйверов, возможны ограничения).
- Требуется поддержка 32 Гбит/с или выше — рассмотрите LPe32002.
- Достаточно одного порта — можно использовать однопортовые модели (LPE31000).
Конструкция и условия эксплуатации
Форм-фактор: Low Profile (LP)
Карта выполнена в низкопрофильном исполнении, что позволяет устанавливать её в серверы любого размера (1U, 2U). В комплекте идёт стандартная и низкопрофильная планки. Размеры 167,6?68,9 мм.
Рабочие условия
- Температура эксплуатации: от 0°C до 55°C.
- Температура хранения: от -40°C до 70°C.
- Относительная влажность: 10–90% (без конденсации).
Карта предназначена для установки в серверные помещения с контролируемым климатом.
Технические характеристики
| Модель | Dell Emulex LPE31002 16GB HT3KM |
| Артикул | 0HT3KM |
| Тип устройства | Сетевой адаптер Fibre Channel |
| Интерфейс хост-подключения | PCIe 3.0 x8 |
| Тип портов | SFP+ |
| Количество портов | 2 |
| Скорость портов | 16 Гбит/с |
| Поддерживаемые скорости | 2/4/8/16 Гбит/с |
| Протокол | Fibre Channel |
| Архитектура | Одноканальная |
| Поддержка ОС | VMware, Windows, Linux |
| Потребляемая мощность | 7,8 Вт |
| Совместимые форм-факторы SFP+ | SW, LW, ELW |
| Скорость передачи данных | 1600 МБ/с на порт |
| Поддержка виртуализации | SR-IOV |
| Техпроцесс | 40 нм |
| Буферная память | 512 МБ |
| Управление | Dell EMC OpenManage |
| Совместимость | Dell PowerEdge |
| Температура эксплуатации | от 0°C до 55°C |
| Температура хранения | от -40°C до 70°C |
| Относительная влажность | 10–90% без конденсации |
| Стандарты | PCIe 3.0, FC-PI-5, SFF-8432 |
| Форм-фактор | Low Profile (LP) |
| Гарантия | Dell 1 год (расширяется) |
Часто задаваемые вопросы
Для каких задач предназначена Dell Emulex LPE31002?
Для подключения серверов к Fibre Channel SAN. Используется в ЦОД, виртуальных средах (VMware, Hyper-V), системах резервного копирования и высокопроизводительных СХД.
Поддерживает ли карта загрузку с SAN (Boot from SAN)?
Да, поддерживается загрузка ОС через Fibre Channel. Настройка производится в BIOS адаптера или через OpenManage.
Какие трансиверы подходят к карте?
Стандартные SFP+ для Fibre Channel 16/8/4/2 Гбит/с: SW (850 нм, до 350 м), LW (1310 нм, до 10 км), ELW (1550 нм, до 40 км). Рекомендуется использовать Dell или совместимые (Brocade, Finisar).
В чём преимущество SR-IOV?
Технология позволяет виртуальным машинам получить прямой доступ к аппаратному порту FC, минуя гипервизор. Это снижает задержки и увеличивает пропускную способность, что критично для VDI и баз данных.
Будет ли карта работать на сервере не Dell?
Технически — да, она совместима с любым сервером, имеющим слот PCIe 3.0 x8. Однако управление через OpenManage и гарантийная поддержка Dell доступны только на платформах PowerEdge.
Какая максимальная дальность связи на 16 Гбит/с?
С трансиверами SW — до 350 метров по OM3/OM4; с LW — до 10 километров по OS2 одномоду; с ELW — до 40 км.
Нужно ли устанавливать драйверы вручную?
В большинстве современных ОС (Windows Server 2019+, RHEL 8+, VMware 7+) драйверы встроены. Для оптимальной производительности рекомендуется установить последнюю версию от Dell или Broadcom.
Как обновить прошивку (firmware) адаптера?
Через Dell EMC OpenManage, утилиты OneCommand Manager или с помощью загрузочного ISO-образа. Процесс обновления не требует остановки сервера (горячее обновление поддерживается).
Поддерживает ли карта NPIV (N_Port ID Virtualization)?
Да. NPIV позволяет одному физическому порту FC предоставлять несколько виртуальных идентификаторов, что используется в виртуализации для изоляции трафика ВМ.
Какой форм-фактор у карты и куда её устанавливать?
Low Profile (LP). В комплекте две планки: стандартная (ATX) и низкопрофильная (для 1U/2U серверов). Слот PCIe 3.0 x8 или x16 (карта будет работать на скорости x8).
