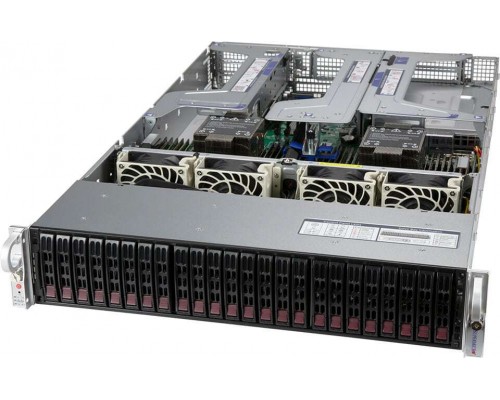

Серверная платформа Supermicro Ultra SuperServer 2U 220U-TNR (SYS-220U-TNR_empty1) — флагманское решение для высоконагруженных вычислительных сред. Поддерживает два процессора Intel Xeon 3-го поколения (TDP до 270 Вт), 32 слота DDR4 (до 6 ТБ), 8 горячезаменяемых NVMe и 16 SATA накопителей. Оснащён двумя 10GBase-T и двумя 10G SFP+ портами, дополнительным сетевым модулем AOC-2UR68G4-i4XTS, а также резервированными блоками питания 2x1600 Вт. Идеален для виртуализации, баз данных и корпоративных ЦОД.
Высокая производительность и масштабируемость

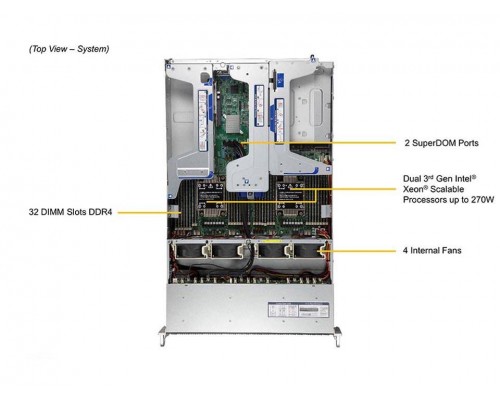

Платформа Supermicro 220U-TNR построена на базе чипсета Intel C621A и поддерживает до 28 ядер на процессор. Коммуникация между CPU осуществляется по шине UPI 10.4 ГТ/с. 32 слота памяти позволяют установить до 6 ТБ DDR4 ECC 3200 МГц (с использованием 128 ГБ модулей).
Два процессора Intel Xeon 3-го поколения
- Поддержка TDP до 270 Вт — можно использовать Xeon Gold 6348, Platinum 8368 и другие мощные модели.
- 8 каналов памяти на процессор — 32 DIMM слота (16 на процессор) для максимальной пропускной способности.
- 64 линии PCIe 4.0 на CPU — 128 линий в сумме для NVMe, сетевых карт и ускорителей.
Гибкая система хранения
- 8 отсеков для NVMe горячей замены (через CBL-KIT-220U-TNR-8) — сверхбыстрый доступ к данным.
- 16 портов SATA для традиционных HDD/SSD — общая ёмкость до 256 ТБ.
- Поддержка RAID 0/1/5/10 (опционально контроллер Broadcom 3916i).
Сетевые возможности
Встроенные 2 x 10GBase-T (RJ-45) и 2 x 10G SFP+ (оптика/медь). Плюс слот для дополнительного модуля AOC-2UR68G4-i4XTS, который добавляет ещё 4 x 25G SFP28. Итого до 6 высокоскоростных портов без занятия слотов PCIe.
Управление и безопасность инфраструктуры
Платформа оснащена выделенным модулем управления на основе ASPEED AST2600, поддерживающим стандарт IPMI 2.0.
Инструменты управления
- SuperDoctor 5 — мониторинг состояния всех компонентов.
- SFT-DCMS-SINGLE — централизованное управление питанием и охлаждением.
- HTML5/KVM — удалённая консоль с виртуальными медиа.
- SNMP, Redfish, CLI — интеграция в существующие системы.
Аппаратная безопасность
- TPM 2.0 (модуль приобретается отдельно) — шифрование дисков и защита загрузки.
- Secure Boot — проверка цифровых подписей UEFI.
- Фильтрация по MAC и виртуальные локальные сети.
Гибкая сегментация: VLAN
До 4094 виртуальных сетей позволяют изолировать управляющий трафик, хранение данных и вычислительные кластеры на одном физическом интерфейсе.
Дополнительные возможности и протоколы
PCIe 4.0 — 7 слотов
3 x PCIe 4.0 x16 (двойной ширины) и 4 x PCIe 4.0 x16 (одинарной ширины) для GPU, NVMe и сетевых карт.
NVMe горячая замена
Поддерживается до 8 NVMe U.2/U.3 с возможностью замены без выключения сервера.
Резервирование блоков питания (2+2)
Два блока 1600 Вт 80+ Platinum с горячей заменой. При неисправности одного нагрузку берёт второй.
Совместимое оборудование и аксессуары
Для полной укомплектации платформы Supermicro 220U-TNR используйте сертифицированные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры | Intel Xeon Gold 6338, 6348, Platinum 8358, 8368 (LGA 4189) | TDP до 270 Вт, поддерживаются все модели 3-го поколения |
| Оперативная память | DDR4 ECC RDIMM/LRDIMM 3200 МГц, 16/32/64/128 ГБ (Samsung, Micron, SK Hynix) | 32 слота, максимальный объём 6 ТБ |
| Накопители NVMe | Intel P5800x, Samsung PM9A3, Kioxia CD6 (U.2/U.3) | 8 отсеков горячей замены, поддержка до 15 мм высоты |
| Накопители SATA | Western Digital Gold, Seagate Exos, Micron 5300 (2.5″ или 3.5″) | 16 отсеков, можно комбинировать с NVMe |
| Сетевые модули (доп.) | AOC-2UR68G4-i4XTS (4x25G SFP28), AOC-2UR68G4-i2XTR (2x100G) | Не занимают PCIe слоты, вставляются в заднюю панель |
| Блоки питания | PWS-1K62A-1R (1600 Вт), PWS-2K04A-1R (2000 Вт) | Горячая замена, 80+ Platinum |
Аналоги Supermicro 220U-TNR (SYS-220U-TNR_empty1)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Supermicro | SuperServer 2029U-TN24R25 | 24 отсека NVMe, 2x Xeon Scalable 2-го поколения, блоки 1600 Вт. |
| Dell | PowerEdge R750 | 2x Xeon 3rd Gen, 32 DIMM, 8 NVMe, 2x25G — прямой конкурент, но дороже. |
| HPE | ProLiant DL380 Gen10 | Поддержка Xeon 2-го и 3-го поколения, 24 DIMM, 8 NVMe, до 4x 10G. |
| Huawei | 2288H V7 | 2x Xeon 3rd Gen, 32 DIMM, 8 NVMe, 2x10G — бюджетный аналог. |
Рекомендация: Для высоконагруженных сред (виртуализация, СУБД, аналитика) Supermicro 220U-TNR является одним из самых гибких и производительных решений. При ограниченном бюджете можно рассмотреть Huawei 2288H V7.
Кому подойдёт Supermicro 220U-TNR
Рекомендуется, если вам нужно:
- Максимальная плотность вычислений на единицу пространства (2U).
- Поддержка до 8 сверхбыстрых NVMe и 16 SATA накопителей.
- Гибкая сеть: 10GBase-T, SFP+, опционально 25G/100G.
- Резервирование питания и горячая замена компонентов.
- Централизованное управление питанием (SFT-DCMS-SINGLE).
- Возможность установки до 6 ТБ оперативной памяти.
Вероятно, не подойдёт, если:
- Требуется один процессор — переплата за второй сокет.
- Не нужны NVMe — есть более дешёвые платформы на SATA.
- Ограничения по высоте — сервер только 2U, не подходит для 1U.
- Бюджет ограничен — рассмотрите модели на Xeon 2-го поколения.
- Не требуется удалённое управление или IPMI.
Конструкция и условия эксплуатации
Металлический корпус, 2U

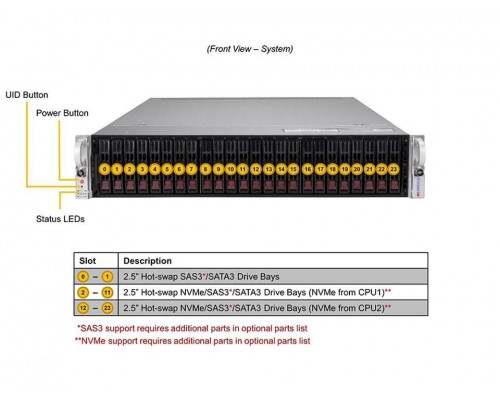

Размеры 438×89×730 мм, вес 22,7 кг (без накопителей). Крепится в стандартную 19-дюймовую стойку. Передняя панель с двумя USB 3.0 и VGA. 8 вентиляторов с горячей заменой обеспечивают оптимальный воздушный поток.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Сервер предназначен для установки в серверных комнатах с кондиционированием.
Технические характеристики
| Модель | Supermicro Ultra SuperServer 2U 220U-TNR |
| Артикул | SYS-220U-TNR_empty1 |
| Форм-фактор | 2U, стоечное исполнение |
| Процессоры | 2x 3rd Gen Intel Xeon Scalable (LGA 4189) |
| Максимальный TDP процессора | 270 Вт |
| Чипсет | Intel C621A |
| Слоты памяти | 32 DIMM |
| Тип памяти | DDR4 ECC RDIMM/LRDIMM 3200 МГц |
| Максимальный объём памяти | 6 ТБ (128 ГБ модули) |
| NVMe отсеки | 8 (горячая замена, U.2/U.3) |
| SATA отсеки | 16 (CBL-KIT-220U-TNR-8) |
| Сетевые интерфейсы | 2x 10GBase-T (RJ-45), 2x 10G SFP+ |
| Дополнительный сетевой модуль | AOC-2UR68G4-i4XTS (4x 25G SFP28) |
| PCIe слоты | 7 x PCIe 4.0 x16 |
| Блоки питания | 2x 1600 Вт (80+ Platinum), горячая замена |
| Система управления | SFT-DCMS-SINGLE |
| Удалённое управление | IPMI 2.0, HTML5/KVM, SuperDoctor 5 |
| TPM | 2.0 (опционально) |
| USB порты | 2x USB 3.0 на передней панели, 2x USB 3.0 сзади |
| Видеовыход | VGA (сзади) |
| Количество вентиляторов | 8 горячей замены |
| Размеры (Ш×В×Г) | 438 × 89 × 730 мм |
| Вес нетто | 22,7 кг |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Производитель | Supermicro |
Часто задаваемые вопросы
Какие процессоры совместимы с платформой?
Все процессоры Intel Xeon 3-го поколения в исполнении LGA 4189: Gold 6330/6348, Platinum 8358/8368 и другие. TDP до 270 Вт. Несовместимы с Xeon 2-го поколения и AMD EPYC.
Сколько слотов памяти и какой максимальный объём?
32 слота DDR4 ECC. С модулями по 128 ГБ можно установить до 6 ТБ. Поддерживаются RDIMM и LRDIMM с частотой 3200 МГц.
Можно ли подключить NVMe без дополнительных карт?
Да, 8 отсеков NVMe горячей замены интегрированы в переднюю панель. Для подключения используются линии PCIe 4.0 от процессоров. Дополнительный контроллер не нужен.
Какие сетевые модули можно установить дополнительно?
Предусмотрено место для AOC-2UR68G4-i4XTS (4x 25G SFP28). Также доступны варианты с 2x 100G или 8x 10G. Модуль вставляется в специальный слот, не занимая PCIe.
Предусмотрено ли резервирование блоков питания?
Да, два блока 1600 Вт работают в режиме 1+1. При отказе одного нагрузку мгновенно принимает второй. Блоки горячая замена.
Какое ПО для управления питанием идёт в комплекте?
Включена лицензия SFT-DCMS-SINGLE, позволяющая мониторить энергопотребление, температуру и управлять вентиляторами. Также есть SuperDoctor 5.
Поддерживает ли сервер установку GPU?
Да, доступны 3 слота PCIe 4.0 x16 двойной ширины. Можно установить до 3 двухслотовых графических ускорителей (например, NVIDIA A100).
В каких условиях можно эксплуатировать сервер?
Температура от 0 до +40 °C, влажность 10–90% без конденсата. Рекомендуется установка в помещение с кондиционированием.
Какие накопители можно установить в SATA отсеки?
Любые SATA 2.5″ или 3.5″ (HDD или SSD). Поддерживаются Western Digital Gold, Seagate Exos, Micron 5300. Можно комбинировать с NVMe.
Где находятся сетевые порты и консоль?

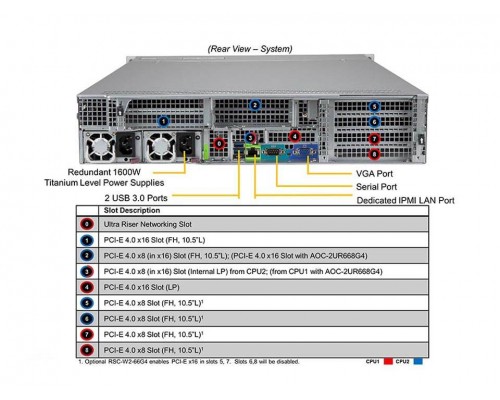

Сзади расположены: 2x 10GBase-T, 2x 10G SFP+, VGA, 2x USB 3.0, консоль RJ-45, разъём для дополнительного модуля и два блока питания. На передней панели — 2x USB 3.0.
