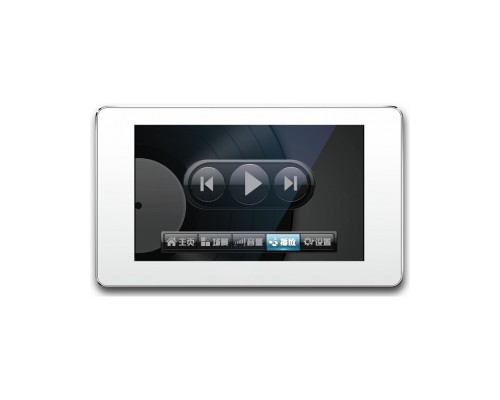

ITC TS-P8805N — компактная сенсорная панель управления с диагональю 5 дюймов, предназначенная для централизованного контроля аудиосистем на базе Dante. Поддерживает протокол Dante Network и интерфейс RS232, что позволяет интегрироваться с профессиональными аудиопроцессорами, микшерами и другим оборудованием. Панель не требует установки дополнительного ПО и готова к работе сразу после подключения к питанию и аудиопроцессору. Идеальное решение для конференц-залов, переговорных комнат, инсталляций и систем коммерческого аудио.
Основные возможности
5-дюймовый сенсорный экран
- Ёмкостный сенсорный дисплей с отзывчивым интерфейсом.
- Интуитивно понятное управление громкостью, сценариями и источниками сигнала.
- Настраиваемые экранные кнопки и ползунки для быстрого доступа к функциям.
Управление по Dante Network и RS232
- Dante Network — передача команд управления поверх сети Ethernet с минимальной задержкой.
- RS232 — последовательный интерфейс для подключения к аудиопроцессорам и другим устройствам.
- Поддержка сценариев — переключение между предустановленными режимами (конференция, презентация, релаксация) одним касанием.
Регулировка громкости и управление сценариями
Встроенная функция регулировки громкости с отображением на экране. Возможность создания до 10 пользовательских сценариев, каждый из которых может включать настройки громкости, выбор источника и параметры обработки звука.
Простота установки и подключения
Панель работает по принципу Plug-and-Play: достаточно подключить питание (PoE или внешний адаптер) и аудиопроцессор по сети Dante или RS232. Дополнительное программное обеспечение не требуется — все настройки производятся через сенсорный интерфейс или удалённо через Dante Controller.
Питание и связь
- Питание: PoE (Power over Ethernet) 802.3af или внешний блок 12 В DC.
- Сеть: 1 порт Gigabit Ethernet для Dante и управления.
- RS232: клеммный разъём 3,5 мм для последовательного соединения.
Технические характеристики
| Модель | ITC TS-P8805N |
| Артикул | TS-P8805N |
| Тип устройства | Сенсорная панель управления |
| Тип интерфейса | Dante Network |
| Диагональ дисплея | 5 дюймов |
| Тип дисплея | Сенсорный экран |
| Протокол управления | Dante |
| Интерфейс управления | RS232 |
| Требования к ПО | Не требует установки дополнительного программного обеспечения |
| Функция регулировки громкости | Есть |
| Управление сценариями | Поддержка переключения различных сценариев |
| Подключение | К источнику питания и аудиопроцессору |
| Условия работоспособности | Работоспособна после подключения к питанию и аудиопроцессору |
| Питание | PoE 802.3af / 12 В DC |
| Сетевой порт | 1 x Gigabit Ethernet |
| Размеры (Ш×В×Г) | 180 × 60 × 120 мм |
| Вес нетто | 0,45 кг |
| Цвет корпуса | Чёрный |
| Производитель | ITC |
Совместимое оборудование
Панель ITC TS-P8805N предназначена для работы с аудиопроцессорами, поддерживающими протокол Dante и/или управление по RS232. Ниже приведены типовые совместимые устройства.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Аудиопроцессоры Dante | ITC DAP-0812E, DAP-1616E, DAP-0808; QSC Q-SYS Core; Yamaha MRX7-D | Полная поддержка команд Dante |
| Аудиопроцессоры с RS232 | ITC DAP-0808, DAP-1616; Xilica XP-0808; Biamp TesiraFORTÉ | Управление командами NEC Proprietary (настраивается) |
| Сетевые коммутаторы | Управляемые L2 (Cisco SG250, Netgear M4300, Ubiquiti USW) | Для выделенной сети Dante, IGMP Snooping |
| Блоки питания | PoE-инжектор 6E 802.3af (например, TP-Link TL-POE150S) | Если не используется PoE от коммутатора |
Аналоги ITC TS-P8805N
При выборе альтернатив обратите внимание на совместимость с Dante и наличие RS232. Ближайшие по характеристикам модели:
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ITC | TS-P8805N | Оригинальная модель, 5", Dante + RS232, управление сценариями |
| ITC | TS-P8702N | 4,3" сенсорный экран, Dante, RS232, без регулировки громкости |
| Extron | TouchLink TLP Pro 520M | 5" сенсорный экран, RS232, IP Link, но без Dante (требуется IPCP) |
| Crestron | TSW-560 | 5" сенсорный экран, управление по Ethernet и RS232, требуется Crestron Core |
| Biamp | Cambridge Touch Panel 5" | Поддержка Tesira, Dante, RS232/Lon, более высокая цена |
| Symetrix | ARC-WEB | Web-панель без RS232, управление через Arc-Web, до 10 страниц |
Кому подойдёт сенсорная панель ITC TS-P8805N
Рекомендуется, если вам нужно:
- Простое настенное управление аудиосистемой в конференц-зале или переговорной.
- Быстрое переключение между сценариями (микрофоны/проектор/звук).
- Интеграция с существующим оборудованием Dante без сложного ПО.
- Регулировка громкости в нескольких зонах одним касанием.
- Работа с аудиопроцессорами по RS232 (ITC, Xilica, Biamp).
Вероятно, не подойдёт, если:
- Требуется управление видео или матричными коммутаторами (только аудио).
- Нет необходимости в Dante или RS232 — можно обойтись дешёвым пультом.
- Необходим экран диагональю 7–10 дюймов для большего количества элементов.
- Планируете управлять системой без выделенного аудиопроцессора.
Часто задаваемые вопросы
Какое разрешение у сенсорного экрана?
Дисплей имеет разрешение 800×480 пикселей (WVGA). Это обеспечивает чёткое отображение текста и графических элементов для панели 5 дюймов.
Можно ли управлять громкостью отдельных зон?
Да, панель поддерживает до 4 независимых ползунков громкости для разных зон (каналов). Зоны настраиваются в аудиопроцессоре.
Поддерживает ли панель многоязычный интерфейс?
Интерфейс английский и русский (выбор языка через меню настроек). Другие языки добавляются по запросу.
Как обновить прошивку?
Обновление загружается через USB-порт (встроенный mini-USB). Процедура занимает 2-3 минуты, требуется перезагрузка.
Сколько сценариев можно сохранить?
До 16 сценариев. Каждый сценарий включает громкость, источник, состояние микрофонов и другие параметры.
Как панель получает питание?
Поддерживается PoE (802.3af) через сетевой кабель или внешний источник 12 В DC 1A (не входит в комплект).
Какая длина кабеля RS232 допустима?
Максимальная длина до 15 метров при использовании экранированной витой пары (например, Belden 9841).
Можно ли использовать панель с устройствами других производителей по RS232?
Да, панель передаёт команды ASCII или Hex (настраивается). Необходимо заранее проверить совместимость команд.
Нужен ли дополнительный контроллер для работы?
Нет, панель напрямую подключается к аудиопроцессору через Dante/RS232. Для PoE требуется коммутатор с поддержкой PoE или инжектор.
Где можно посмотреть инструкцию по настройке?
Полное руководство пользователя доступно на официальном сайте ITC (itc.com) в разделе поддержки.
