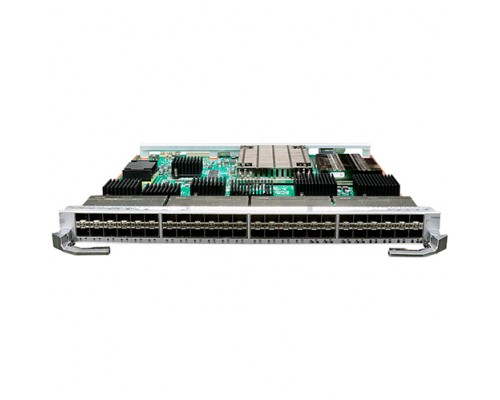

Huawei LST7G48SX6E0 — интерфейсный модуль с 48 портами SFP, поддерживающий стандарт IEEE 802.3z (Gigabit Ethernet). Предназначен для установки в шасси коммутаторов Huawei серии S7700/S9700. Обеспечивает высокую плотность гигабитных оптических подключений для агрегации трафика, подключения серверных ферм и построения отказоустойчивых магистралей уровня доступа или распределения. Надёжное решение для дата-центров, корпоративных сетей и операторов связи.
Высокая плотность и производительность
Модуль LST7G48SX6E0 предоставляет 48 портов SFP, каждый со скоростью 1 Гбит/с, что позволяет создавать агрегированные каналы с пропускной способностью до 48 Гбит/с (полный дуплекс). Коммутационная матрица шасси обеспечивает неблокирующую коммутацию для всех портов.
48 портов SFP (1000Base-X)
- Поддержка стандарта IEEE 802.3z — совместимость с любыми оптическими и медными трансиверами SFP.
- Горячая замена трансиверов — замена без отключения питания модуля.
- Возможность организации uplink-каналов с использованием одномодовой или многомодовой оптики.
Установка в шасси Huawei
Модуль совместим с коммутаторами S7703, S7706, S7710, S9703, S9706, S9710 (с использованием соответствующих слотов). Поддерживает резервирование питания и охлаждения на уровне шасси.
Управление и функции L2/L3
Будучи частью управляемого коммутатора, модуль наследует все возможности платформы Huawei VRP, включая продвинутую маршрутизацию и функции безопасности.
Протоколы маршрутизации и VLAN
- Поддержка VLAN (802.1Q) — до 4094 VLAN с возможностью QinQ.
- Статическая маршрутизация и RIP — базовые функции L3 (при наличии соответствующей лицензии на шасси).
- OSPF, ISIS, BGP — полноценная динамическая маршрутизация (зависит от версии ПО).
Безопасность и QoS
- ACL (IPv4/IPv6) — фильтрация трафика на основе IP, MAC, портов.
- DHCP Snooping и IP Source Guard — защита от подмены адресов.
- HQoS — иерархическое управление полосой пропускания.
Агрегация и отказоустойчивость
- LACP (Link Aggregation Control Protocol) — объединение до 8 портов в один логический канал.
- STP/RSTP/MSTP — защита от петель.
- VLL, VPLS — поддержка L2VPN (опционально).
Совместимое оборудование и аксессуары
Для работы модуля LST7G48SX6E0 требуются совместимые трансиверы и шасси. Ниже приведены ключевые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Huawei SFP-GE-LX-SM1310 (10 км), SFP-GE-SX-MM850 (550 м), сторонние совместимые (FS.com, Startech) | Для подключения к портам SFP модуля |
| Медные трансиверы SFP 1000Base-T | Huawei SFP-GE-T, сторонние (10Gtek, Flexoptix) | Для подключения по витой паре на расстояние до 100 м |
| Шасси Huawei | S7703, S7706, S7710, S9703, S9706, S9710 | Необходим свободный слот для линейной карты |
| Модули управления и охлаждения | Входят в состав шасси (MPU, SFU, вентиляторные отсеки) | Обеспечивают работу модуля |
| Патч-корды оптические | LC/LC duplex, одномод (SM) или многомод (MM) | Длина подбирается под топологию |
Аналоги Huawei LST7G48SX6E0
Если модель недоступна или требуется сравнение, рассмотрите альтернативные линейные карты от Huawei и других производителей.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | LST7G48SX6E0 (аналог) | Базовая модель, 48 портов SFP, 1 Гбит/с |
| Huawei | LST7G48SX6S0 | Отличается поддержкой синхронизации SyncE, подходит для мобильных сетей |
| Cisco | WS-X4612-SFP+ (Catalyst 4500) | 12 портов 10G SFP+; для сравнения плотность ниже, но скорость выше |
| Juniper | EX-UM-48SFP (EX9200) | 48 портов SFP, поддержка MACsec, более высокая цена |
| H3C | LSTM1GSB48SFP (S12500) | 48 портов SFP, совместимость с шасси H3C, аналог по функционалу |
| Dell | QLE-48SFP (Force10 MXL) | 48 портов SFP, для блейд-шасси Dell, отличается форм-фактором |
Рекомендация: При выборе аналога обращайте внимание на совместимость с существующим шасси, поддержку требуемых протоколов и бюджет PoE (для модулей с питанием). Для типовых задач агрегации Huawei LST7G48SX6E0 остаётся оптимальным выбором в своей экосистеме.
Кому подойдёт Huawei LST7G48SX6E0
Рекомендуется, если вам нужно:
- Увеличить плотность гигабитных портов в шасси S7700/S9700.
- Подключить до 48 оптических устройств (серверы, коммутаторы доступа, камеры).
- Использовать агрегацию каналов LACP для отказоустойчивых магистралей.
- Работать с VLAN, ACL, QoS на уровне линейной карты.
- Построить масштабируемую сеть с возможностью апгрейда до 10G.
Вероятно, не подойдёт, если:
- У вас нет совместимого шасси Huawei (S7700/S9700).
- Нужны порты 10 Гбит/с (SFP+) — рассмотрите LST7G48SX6S0 или карты с 10G.
- Требуются встроенные PoE-порты — модуль не поддерживает питание.
- Достаточно 24 портов — существуют более компактные модули (LST7G24SX6E0).
- Используется оборудование другого вендора (Cisco, Juniper) — потребуется другой модуль.
Конструкция и условия эксплуатации
Металлический корпус, высота 35 мм
Размеры 430×397×35 мм, вес 3,2 кг. Устанавливается в слот шасси, фиксируется винтами. Передняя панель содержит 48 портов SFP, светодиодные индикаторы статуса.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +50°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Модуль предназначен для установки в серверных и телекоммуникационных помещениях с контролируемым климатом.
Технические характеристики
| Модель | Huawei LST7G48SX6E0 |
| Артикул | LST7G48SX6E0 |
| Тип устройства | Интерфейсный модуль |
| Производитель | Huawei |
| Базовая единица | шт |
| Вес | 3200 г |
| Ширина | 430 мм |
| Глубина | 397 мм |
| Высота | 35 мм |
| Стандарты сети | IEEE 802.3z |
| Тип портов | SFP |
| Количество портов | 48 |
| Скорость портов | 1 Гбит/с (1000Base-X) |
| Поддерживаемые трансиверы | 1000Base-SX/LX/T (SFP) |
| Совместимые шасси | S7703, S7706, S7710, S9703, S9706, S9710 |
| Максимальное количество VLAN | 4094 (зависит от шасси) |
| Протоколы агрегации | LACP, статическая агрегация |
| Функции L2 | VLAN, STP/RSTP/MSTP, IGMP Snooping, ACL |
| Функции L3 | Статическая маршрутизация, RIP (с лицензией OSPF/BGP) |
| Управление | Через шасси: CLI, SNMP, Web (зависит от MPU) |
| Гарантия | 12 месяцев (стандартная Huawei) |
| Тип установки | Внутрь шасси (линейная карта) |
| Питание | От шасси (шина питания) |
| Охлаждение | Пассивное (зависит от вентиляторов шасси) |
| Диапазон температур при эксплуатации | от 0°C до +50°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% |
| Относительная влажность при хранении | 5–95% |
Часто задаваемые вопросы
Для каких шасси подходит модуль LST7G48SX6E0?
Модуль совместим с шасси Huawei S7703, S7706, S7710, S9703, S9706, S9710. Требуется свободный слот под линейную карту.
Какие трансиверы можно использовать с этим модулем?
Поддерживаются любые трансиверы стандарта 1000Base-X: SX (многомод, 550 м), LX (одномод, 10 км), ZX (40-80 км), а также медные SFP (1000Base-T). Рекомендуется использовать оригинальные Huawei или проверенные совместимые.
Поддерживает ли модуль PoE?
Нет, модуль LST7G48SX6E0 не поддерживает питание PoE. Он предназначен только для передачи данных по оптическому или медному кабелю.
Какова пропускная способность модуля?
Каждый порт работает на скорости 1 Гбит/с в полном дуплексе. Суммарная пропускная способность модуля — до 96 Гбит/с (48 Гбит/с приём + 48 Гбит/с передача). Коммутационная матрица шасси обеспечивает неблокирование.
Можно ли объединять порты в агрегацию?
Да, модуль поддерживает LACP (802.3ad) и статическую агрегацию. До 8 портов можно объединить в один логический канал.
Требуется ли лицензия для использования всех портов?
Нет, все 48 портов активны без дополнительной лицензии. Дополнительные лицензии могут требоваться для активации функций L3 (OSPF, BGP) на шасси.
Какие индикаторы есть на модуле?
На передней панели расположены светодиоды: статус порта (Link/Act) для каждого SFP, общий индикатор работы модуля (alive) и индикатор ошибки.
С каким программным обеспечением работает модуль?
Модуль работает под управлением VRP (Versatile Routing Platform) — операционной системы Huawei. Версия ПО должна быть совместима с шасси и поддерживать данный тип линейной карты.
Можно ли горячую замену модуля?
Да, модуль поддерживает горячую замену (Hot Swap). Однако для безопасности рекомендуется отключить все порты перед заменой, если это возможно.
Какая гарантия на модуль?
Стандартная гарантия Huawei составляет 12 месяцев. Возможно расширение до 36 месяцев при покупке дополнительного обслуживания.
