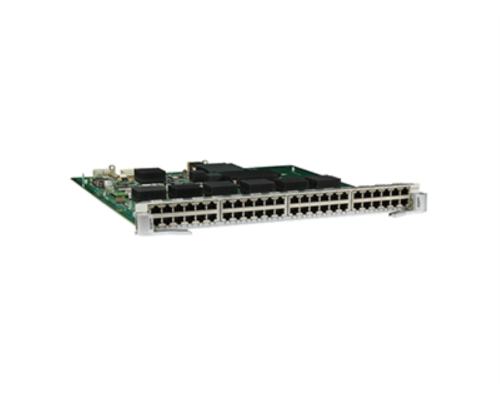

Huawei EH1D2G48TED0 — 48-портовый модуль 10/100/1000BASE-T с разъёмами RJ45 для коммутаторов Huawei серии S5700, S6700 и других совместимых платформ. Обеспечивает подключение до 48 гигабитных устройств по витой паре (Cat5e/Cat6) на расстояние до 100 метров. Модуль предназначен для расширения портовой ёмкости коммутатора и идеально подходит для высокоплотных сетей доступа в ЦОД, кампусных и корпоративных сетях.
Высокая производительность и плотность портов
Модуль EH1D2G48TED0 оснащён 48 портами Gigabit Ethernet (10/100/1000BASE-T) с автосогласованием скорости и дуплекса. Коммутационная способность на модуль составляет 96 Гбит/с (неблокирующая архитектура при полнодуплексном режиме). Поддерживается статическая и динамическая агрегация каналов (LACP) для увеличения пропускной способности и отказоустойчивости.
48 портов 10/100/1000BASE-T
- Полный дуплекс на всех портах — до 2 Гбит/с на порт.
- Автоматическая настройка MDI/MDIX — не требуется перекрёстных патч-кордов.
- Поддержка jumbo frame до 9216 байт для эффективной передачи больших файлов.
Управление и интеграция
Модуль является частью модульных коммутаторов Huawei и управляется централизованно через операционную систему VRP (Versatile Routing Platform). Доступны все функции L2/L3 базовой платформы.
- Управление через CLI, SNMP, WEB — в зависимости от марки коммутатора.
- Полная поддержка QoS — 8 очередей на порт, взвешенные алгоритмы (SP, WRR, WDRR).
- ACL — фильтрация трафика на основе MAC, IP, портов L4.
- VLAN — 802.1Q, до 4094 VLAN.
Дополнительные возможности
Диагностика кабеля
Встроенный TDR (Time Domain Reflectometer) позволяет определить обрыв или короткое замыкание на витой паре.
Энергоэффективность
Модуль поддерживает EEE (Energy Efficient Ethernet) 802.3az для снижения энергопотребления в периоды низкой активности.
Горячая замена
Модуль поддерживает Hot Swap (горячая замена) — установка и извлечение без выключения коммутатора.
Совместимое оборудование
Модуль EH1D2G48TED0 совместим со следующими шасси и коммутаторами Huawei (неполный список):
| Тип устройства | Модели | Примечание |
|---|---|---|
| Коммутаторы серии S5700 | S5700-28C-EI, S5700-52C-EI, S5700-EI (все модели с модульными слотами) | Устанавливается в слот расширения |
| Коммутаторы серии S6700 | S6700-24X-EI, S6700-48X-EI (для увеличения числа медных портов) | Устанавливается вместо оптического модуля |
| Шасси серии S7700 / S9700 | S7703, S7706, S9706 и др. (требуется совместимая линейная плата) | Может использоваться на платах LPUI |
| Коммутаторы Huawei других серий | S5300, S6300 (при наличии слота под линейную карту) | Уточняйте совместимость по документации |
Аналоги модулей 48xGE RJ45 для коммутаторов Huawei
На рынке также доступны модули других производителей для аналогичных целей:
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | EH1D2G48TX1E0 | Аналогичный 48-портовый модуль с PoE+ (370 Вт), если требуется питание по кабелю. |
| Huawei | EH1D2G24TED0 | 24-портовая версия для меньшей плотности. |
| H3C | LSUM1GT48AE0 | 48 портов 1000BASE-T для коммутаторов H3C серии S5500/S5560. Аналогичный функционал, другой вендор. |
| Cisco | WS-X4748-RJ45V+E | 48-портовый модуль для Catalyst 4500/4900. Более высокая цена, поддержка PoE+. |
| Juniper | EX-48P-1GE | 48 портов 10/100/1000BASE-T (не модуль, а фиксированная конфигурация). Для Juniper EX серии. |
Рекомендация: При выборе аналога обращайте внимание на поддержку PoE, количество портов и совместимость с существующим шасси. Для сетей без PoE оптимален EH1D2G48TED0.
Кому подойдёт модуль Huawei EH1D2G48TED0
Рекомендуется, если:
- Требуется увеличить количество медных гигабитных портов в существующем коммутаторе Huawei.
- Строится сеть доступа с высокой плотностью подключений (кампус, офис, ЦОД).
- Не нужен PoE — питание устройств организуется отдельно.
- Важна поддержка горячей замены и диагностики кабеля.
- Используются коммутаторы Huawei S5700/S6700/S7700/S9700.
Вероятно, не подойдёт, если:
- Необходимы порты 10G (SFP+/SFP28) — смотрите модули 10GBASE-T.
- Требуется питание PoE для оконечных устройств (IP-камеры, телефоны) — выберите EH1D2G48TX1E0.
- Коммутатор не имеет свободного слота для линейной карты.
- Нужна поддержка технологий Huawei CSS/iStack через данный модуль (они реализуются в базовом шасси).
Конструкция и условия эксплуатации
Металлический корпус, горячая замена
Модуль выполнен в формате платы расширения, устанавливается в слот коммутатора. Имеет посадочные размеры, соответствующие стандарту Huawei. Вес около 0,8 кг, тепловыделение до 70 Вт (зависит от нагрузки).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C (в составе коммутатора).
- Хранение: от -40°C до +70°C.
- Относительная влажность: 5%–95% (без конденсата).
Модуль предназначен для установки в серверных и телекоммуникационных помещениях с контролируемым климатом.
Технические характеристики
| Модель | EH1D2G48TED0 |
| Тип устройства | Модуль расширения (линейная карта) |
| Производитель | Huawei Technologies Co., Ltd. |
| Краткое описание | 48-Port 10/100/1000BASE-T Interface Card (ED,RJ45) |
| Количество портов | 48 x RJ45 10/100/1000BASE-T |
| Скорость передачи | 10/100/1000 Мбит/с (автоопределение) |
| Поддержка MDI/MDIX | Автоматическая |
| Размер Jumbo-кадра | 9216 байт |
| Поддержка EEE (802.3az) | Да |
| Диагностика кабеля (TDR) | Да |
| Горячая замена | Да |
| Номинальная мощность | 70 Вт (макс) |
| Рабочая температура | 0°C … +45°C |
| Температура хранения | -40°C … +70°C |
| Влажность (работа/хранение) | 5%–95% без конденсата |
| Совместимые платформы | S5700-EI, S6700-EI, S7700, S9700 (выборочно) |
| Управление | Через базовую ОС VRP (CLI, SNMP, WEB) |
| Артикул | EH1D2G48TED0 |
| Вес нетто | 0,8 кг |
| Гарантия | Standard Huawei Warranty (зависит от региона) |
Часто задаваемые вопросы
Для каких коммутаторов подходит данный модуль?
Модуль EH1D2G48TED0 совместим с коммутаторами Huawei серий S5700-EI, S6700-EI, а также с некоторыми шасси S7700/S9700 при использовании соответствующих линейных плат. Точный список поддерживаемых моделей уточняйте в документации.
Можно ли установить модуль в работающий коммутатор без выключения?
Да, модуль поддерживает горячую замену (Hot Swap). Однако рекомендуется соблюдать процедуру, описанную в руководстве пользователя (сначала обесточить порты, затем установить плату).
Какова максимальная скорость передачи по одному порту?
Каждый порт работает в полном дуплексе на скорости 1000 Мбит/с в каждом направлении, т.е. до 2000 Мбит/с на порт (2 Гбит/с).
Поддерживает ли модуль PoE?
Нет, данная модель не поддерживает Power over Ethernet (PoE). Для питания устройств по витой паре необходим модуль EH1D2G48TX1E0 или внешние инжекторы.
Какие функции управления доступны?
Функции управления определяются базовым коммутатором. Обычно доступны QoS, ACL, VLAN, STP, агрегация каналов, зеркалирование портов, sFlow и др.
Нужны ли дополнительные лицензии для работы модуля?
Нет, модуль является стандартной линейной картой и не требует дополнительных лицензий, кроме установленной ОС на коммутаторе.
Как проверить совместимость с имеющимся коммутатором?
Обратитесь к официальной документации по модулю и вашему коммутатору, либо воспользуйтесь инструментом Huawei Product Compatibility (на сайте производителя).
Какой максимальный Jumbo-кадр поддерживается?
До 9216 байт (стандартный jumbo frame для гигабитных сетей).
Влияет ли установка модуля на производительность коммутатора?
Нет, если коммутатор имеет достаточную пропускную способность внутренней шины. Как правило, все слоты обеспечивают неблокирующую матрицу.
Может ли модуль работать в режиме PoE-инжектора?
Нет, для PoE используйте специализированные модули или внешние PoE-коммутаторы.
