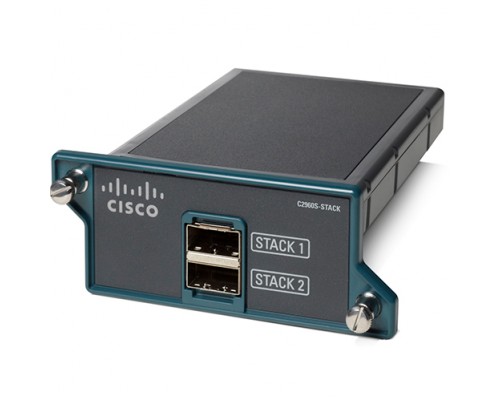

Cisco Catalyst WS-C2960S-STACK — это стекирующий модуль для коммутаторов серии Catalyst 2960-S, оснащённый двумя портами 10 Гбит/с. Позволяет объединить до четырёх коммутаторов в единый стек с общей управляющей плоскостью, увеличивая пропускную способность и отказоустойчивость сети. Идеальное решение для расширения инфраструктуры без замены существующего оборудования.
Высокоскоростное стекирование
Модуль WS-C2960S-STACK обеспечивает пропускную способность до 10 Гбит/с на порт, что позволяет создавать отказоустойчивые стеки с общей коммутационной матрицей. Стекирование упрощает управление и повышает надёжность сети за счёт резервирования каналов.
Два порта 10 Гбит/с
- Скорость передачи данных: до 10 Гбит/с на каждом порту — достаточно для неблокирующего стекирования.
- Тип портов: SFP+ (совместимы с оптическими и медными трансиверами 10 Гбит/с).
- Отказоустойчивость: поддержка链路 агрегации (LACP) между стеками.
Совместимость с Cisco Catalyst 2960-S
Модуль предназначен исключительно для коммутаторов серии Cisco Catalyst 2960-S. Устанавливается в специальный слот на задней панели устройства. Поддерживается стекирование до 4 коммутаторов.
Управление и надёжность стека
Стекирующий модуль позволяет управлять группой коммутаторов как единым устройством, используя общий IP-адрес и конфигурацию.
Преимущества стекирования
- Единая точка управления — CLI, SNMP, Web-интерфейс для всего стека.
- Автоматическое восстановление — при выходе из строя одного коммутатора трафик перенаправляется через оставшиеся.
- Гибкое расширение — добавляйте коммутаторы в стек без прерывания работы сети.
Безопасность стека
- Шифрование трафика стека — защита от перехвата данных между коммутаторами.
- Контроль доступа — настройка прав администратора для стека в целом.
- Резервирование — поддержка протоколов STP, RSTP, MSTP на уровне стека.
Дополнительные возможности
Агрегация каналов (LACP)
Объединение портов стека в логический канал для увеличения пропускной способности и отказоустойчивости.
Поддержка Jumbo-кадров
Увеличение эффективности передачи данных за счёт использования кадров размером до 9 КБ.
Горячая замена
Модуль поддерживает «горячее» подключение и отключение без выключения коммутатора.
Совместимое оборудование и аксессуары
Для работы стекирующего модуля WS-C2960S-STACK требуются коммутаторы серии Catalyst 2960-S и соответствующие трансиверы. Ниже представлены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Коммутатор Cisco Catalyst 2960-S | WS-C2960S-24TS-L, WS-C2960S-48TS-L, WS-C2960S-24PS-L, WS-C2960S-48PS-L и другие модели серии 2960-S | Модуль устанавливается в специальный слот на задней панели |
| Оптические трансиверы SFP+ (10 Гбит/с) | Cisco SFP-10G-SR (многомод), SFP-10G-LR (одномод), совместимые сторонние (FS.com, 10Gtek) | Для соединения портов стека на расстоянии до 10 км (LR) |
| Медные трансиверы SFP+ 10GBase-T | Cisco SFP-10G-T, сторонние аналоги (Microchip, Intel) | Для подключения по витой паре Cat6a/Cat7 на расстояние до 30 м |
| Стекирующие кабели | Оптические патч-корды LC-LC (SM/MM) или медные прямые кабели SFP+ | Длина подбирается под топологию стека |
| Консольный кабель | DB9-RJ45, USB-консоль (FTDI) | Для первоначальной настройки стека через CLI |
Аналоги Cisco Catalyst WS-C2960S-STACK
Если модуль недоступен или требуется сравнение, рассмотрите альтернативные стекирующие решения для Catalyst 2960-S.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Cisco C2960S-STACK (оригинальный модуль) | Полный аналог, производится только для серии 2960-S. Два порта 10 Гбит/с. |
| Cisco | Стекирующий модуль для Catalyst 3750/3850 (C3KX-NM-10G) | Два порта 10 Гбит/с, но несовместим с 2960-S. Требуется другой форм-фактор. |
| Huawei | Стекирующий модуль S5735S-L (LS5M4XS4S7) | 4 порта 10 Гбит/с для стекирования коммутаторов S5735. Не совместим с Cisco. |
| D-Link | DGS-1510-28XMP (встроенные порты 10G) | Встроенные SFP+ порты 10G, физическое стекирование не поддерживается. |
| Juniper | EX-VC-10G-2X (модуль виртуального стека) | Два порта 10 Гбит/с для стекирования EX2300/EX3400. Только для Juniper. |
Рекомендация: Для совместимости и гарантированной работы используйте только оригинальный модуль Cisco WS-C2960S-STACK в паре с коммутаторами Catalyst 2960-S. Сторонние трансиверы SFP+ допустимы, но требуют проверки совместимости.
Кому подойдёт Cisco Catalyst WS-C2960S-STACK
Рекомендуется, если вам нужно:
- Увеличить количество портов в сети без приобретения нового ядра.
- Обеспечить отказоустойчивость за счёт резервирования стека.
- Упростить управление несколькими коммутаторами (единая конфигурация).
- Использовать высокоскоростные соединения 10 Гбит/с между коммутаторами.
- Постепенно расширять сеть, добавляя коммутаторы в стек.
Вероятно, не подойдёт, если:
- У вас нет коммутаторов серии Catalyst 2960-S — модуль несовместим с другими сериями.
- Достаточно одного коммутатора (нет необходимости в стекировании).
- Требуется стекирование более 4 устройств — модуль поддерживает только до 4.
- Вам нужны порты 40/100 Гбит/с для ядра сети.
Конструкция и условия эксплуатации
Металлический корпус, компактный размер
Модуль выполнен в металлическом корпусе, размеры 314×235×47 мм. Легко устанавливается в отсек расширения на задней панели коммутатора Catalyst 2960-S. Вес нетто 740 г.
Диапазон рабочих температур
- Эксплуатация: от -5°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–85% (без конденсата) при работе, до 90% при хранении
Модуль устойчив к перепадам температур и может эксплуатироваться в серверных и телекоммуникационных помещениях.
Технические характеристики
| Модель | Cisco Catalyst WS-C2960S-STACK |
| Артикул | WS-C2960S-STACK |
| Тип устройства | Модуль |
| Производитель | Cisco |
| Совместимость | Cisco Catalyst 2960-S |
| Количество портов | 2 |
| Скорость передачи данных (макс) | 10 Гбит/с |
| Тип портов | SFP+ (совместим с 10GBase-SR/LR/T) |
| Максимальное количество устройств в стеке | 4 |
| Поддержка агрегации каналов | Да (LACP, до 8 каналов) |
| Поддержка Jumbo-кадров | Да (до 9000 байт) |
| Горячая замена | Да |
| Управление стеком | CLI, SNMP, Web (через мастер-коммутатор) |
| Размеры (Ш×Г×В) | 314×235×47 мм |
| Вес нетто | 740 г |
| Размеры упаковки (Ш×Г×В) | 450×340×110 мм |
| Масса брутто | 1000 г |
| Диапазон температур при эксплуатации | от -5°C до +45°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–85% |
| Относительная влажность при хранении | 5–90% |
| Базовая единица | шт |
Часто задаваемые вопросы
Для чего нужен модуль WS-C2960S-STACK?
Модуль позволяет объединить до четырёх коммутаторов Cisco Catalyst 2960-S в единый стек с общим управлением и пропускной способностью 10 Гбит/с между ними. Это упрощает администрирование и повышает отказоустойчивость сети.
С какими коммутаторами совместим модуль?
Только с коммутаторами серии Cisco Catalyst 2960-S, имеющими слот расширения на задней панели. Модели: WS-C2960S-24TS-L, WS-C2960S-48TS-L, WS-C2960S-24PS-L, WS-C2960S-48PS-L и другие.
Сколько модулей можно установить в один коммутатор?
В каждый коммутатор Catalyst 2960-S можно установить только один модуль WS-C2960S-STACK. Для стекирования модуль устанавливается в каждый коммутатор стека.
Какие трансиверы подходят для портов модуля?
Порты SFP+ поддерживают оптические трансиверы 10G-SR (многомод) и 10G-LR (одномод), а также медные 10GBase-T (с поддержкой стандарта SFP+). Рекомендуются Cisco SFP-10G-SR/LR/T или совместимые сторонние.
Можно ли подключать модуль «на горячую»?
Да, модуль поддерживает горячую замену. Однако рекомендуется вывести коммутатор из стека перед установкой/извлечением модуля во избежание временных сбоев.
Как узнать, что модуль работает? Есть ли индикация?
На передней панели модуля есть светодиодные индикаторы: зеленый — связь установлена, мигающий — передача данных, выключен — нет соединения.
Поддерживает ли модуль агрегацию каналов (LACP)?
Да, модуль поддерживает LACP для объединения портов стека в отказоустойчивый канал. Рекомендуется для критичных приложений.
Влияет ли модуль на производительность коммутатора?
Модуль не снижает производительность — он добавляет высокоскоростные порты для стекирования. Коммутационная способность стека увеличивается за счёт объединения ресурсов.
Как настроить стек после установки модуля?
Настройка выполняется через CLI мастера стека. Необходимо назначить приоритеты, номера устройств и сконфигурировать порты. Подробная инструкция доступна в документации Cisco.
Где можно приобрести модуль WS-C2960S-STACK?
Модуль доступен у официальных дистрибьюторов Cisco, а также на вторичном рынке. Рекомендуется проверять подлинность перед покупкой.
