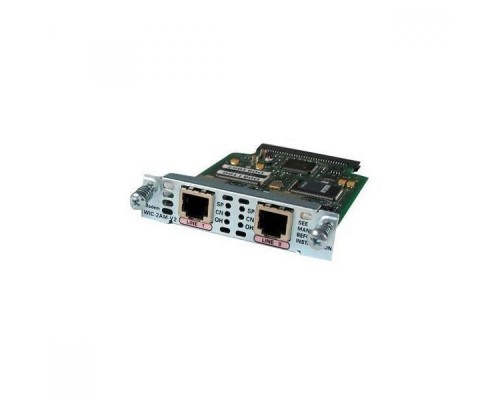

Cisco WIC-2AM-V2 — двухпортовый интерфейсный модуль WAN (WIC) для маршрутизаторов Cisco 1700, 2600, 3600 и 3700 серий. Предназначен для организации синхронной и асинхронной последовательной связи по интерфейсу V.24 (RS-232) на скорости до 115,2 кбит/с. Используется для подключения к внешним модемам, терминалам, каналам Frame Relay, X.25 и другому оборудованию с последовательным интерфейсом. Благодаря поддержке протоколов PPP, HDLC, Frame Relay и X.25 модуль идеально подходит для построения WAN-соединений в небольших офисах, филиалах и корпоративных сетях.
Назначение и ключевые возможности
WIC-2AM-V2 — это плата расширения для маршрутизаторов Cisco, которая добавляет два независимых последовательных порта V.24. Модуль работает как в синхронном, так и в асинхронном режиме, что позволяет гибко настраивать тип подключения под конкретные задачи.
Два порта RS-232 V.24
- Два независимых порта DB-50 — каждый порт может работать отдельно и независимо.
- Скорость до 115,2 кбит/с — достаточна для большинства приложений, включая модемные соединения, терминальный доступ и каналы WAN.
- Поддержка синхронного и асинхронного режимов — настраивается под конкретный тип оборудования.
Широкая поддержка протоколов
Модуль поддерживает стек популярных протоколов WAN: PPP, HDLC, Frame Relay и X.25. Это обеспечивает совместимость с большинством современных сетей передачи данных и устаревшим оборудованием.
Подключение через Smart Serial
Для подключения к маршрутизатору используется кабель DB-60 — Smart Serial (входит в комплект поставки маршрутизатора или заказывается отдельно). На стороне модуля установлен разъём DB-50.
Совместимость и типовые сценарии
Поддерживаемые маршрутизаторы
- Cisco 1700 Series (1720, 1721, 1750, 1751)
- Cisco 2600 Series (2610, 2611, 2620, 2621)
- Cisco 3600 Series (3620, 3640, 3660)
- Cisco 3700 Series (3725, 3745)
Типовые применения
- Подключение к модемам — организация удалённого доступа или резервного канала через аналоговую или ISDN-линию.
- Терминальный сервер — подключение последовательных консолей сетевого оборудования.
- WAN-соединения — организация каналов связи по протоколам Frame Relay или X.25.
- Сбор данных с промышленных контроллеров — взаимодействие с оборудованием, имеющим последовательный порт RS-232.
Кабели и аксессуары
Для корректной работы необходим кабель DB-60 (со стороны маршрутизатора) – Smart Serial, а также соответствующий адаптер для подключения к конечному устройству (обычно DB-9 или DB-25). Рекомендуется использовать оригинальные или качественные совместимые кабели.
Аналоги Cisco WIC-2AM-V2
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | WIC-1AM-V2 | Однопортовый аналог с теми же характеристиками. Для случаев, когда нужен только один порт. |
| Cisco | WIC-2A/S V2 | Два порта, но без синхронного режима. Только асинхронный. Дешевле, если синхронный не требуется. |
| Cisco | HWIC-2A/S | Два порта, для High Speed WIC слотов. Более высокая скорость (до 921 кбит/с), но не поддерживается на старых платформах. |
| Diginfo (совместимый) | DIGI-WIC-2AM | Аналог от стороннего производителя, полностью совместим с Cisco IOS. Обычно дешевле оригинала. |
| Black Box (совместимый) | IC102A-R2 | Два порта RS-232, синхронный/асинхронный, поддержка тех же протоколов. Более бюджетное решение. |
Кому подойдёт Cisco WIC-2AM-V2
Рекомендуется, если:
- Нужно добавить 2 последовательных порта на маршрутизаторы Cisco 1700–3700.
- Требуется поддержка синхронного режима (Frame Relay, X.25).
- Планируется подключение к модемам, терминалам или промышленному оборудованию.
- Используются протоколы PPP, HDLC, Frame Relay или X.25.
- Нужна надёжная проверенная платформа WIC.
Вероятно, не подойдёт, если:
- Нужны только асинхронные порты — дешевле WIC-2A/S V2.
- Требуется более одного-двух портов — смотрите на 4-портовые модули.
- Ваш маршрутизатор использует слоты HWIC (например, 2800/3800) — нужен HWIC-2A/S.
- Скорость выше 115,2 кбит/с — рассмотрите HWIC-2A/S (до 921 кбит/с).
- Нужно подключение по RS-485/422 — требуются другие модули.
Конструкция и условия эксплуатации
Форм-фактор WIC
Плата расширения WIC (WAN Interface Card) устанавливается в соответствующий слот маршрутизатора. Не требует дополнительного питания. Размеры стандартные для WIC-карт Cisco.
Условия работы
- Рабочая температура: от 0°C до +40°C
- Температура хранения: от -20°C до +65°C
- Относительная влажность: 10–90% (без конденсата)
Предназначен для установки в офисных и серверных помещениях с контролируемым климатом.
Технические характеристики
| Модель | Cisco WIC-2AM-V2 |
| Артикул | WIC-2AM-V2 |
| Тип интерфейса | V.24 (RS-232) |
| Количество портов | 2 |
| Скорость порта | до 115,2 кбит/с |
| Поддержка синхронного режима | Да |
| Поддержка асинхронного режима | Да |
| Поддерживаемые протоколы | PPP, HDLC, Frame Relay, X.25 |
| Физический разъем порта | DB-50 |
| Интерфейс к маршрутизатору | DB-60 (Smart Serial) |
| Совместимость с маршрутизаторами | Cisco 1700, 2600, 3600, 3700 Series |
| Форм-фактор | WIC (WAN Interface Card) |
| Потребляемая мощность | до 5 Вт (через шину маршрутизатора) |
| Вес нетто | ~150 г |
| Размеры (Д?Ш?В) | ~140?70?20 мм |
| Рабочая температура | от 0°C до +40°C |
| Температура хранения | от -20°C до +65°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Производитель | Cisco Systems |
Часто задаваемые вопросы
Для каких маршрутизаторов подходит WIC-2AM-V2?
Модуль совместим с маршрутизаторами Cisco серий 1700, 2600, 3600 и 3700. Обязательно проверяйте наличие слота WIC и версию IOS.
Чем отличается WIC-2AM-V2 от WIC-2A/S V2?
WIC-2A/S V2 поддерживает только асинхронный режим, тогда как WIC-2AM-V2 поддерживает и синхронный, и асинхронный. Для синхронных протоколов (Frame Relay, X.25) нужен именно WIC-2AM.
Какой кабель нужен для подключения?
Для подключения к маршрутизатору используется кабель DB-60 (со стороны маршрутизатора) – Smart Serial. Для соединения с оконечным оборудованием понадобится адаптер с DB-50 на DB-9 или DB-25 (обычно входит в комплект поставки).
Можно ли использовать этот модуль в маршрутизаторах 2800/3800?
Нет, эти серии используют слоты HWIC. Для них нужен модуль HWIC-2A/S или аналогичный.
Какая максимальная скорость передачи данных?
До 115,2 кбит/с в синхронном и асинхронном режимах. Для более высоких скоростей (до 921 кбит/с) используйте модули HWIC.
Поддерживает ли модуль протоколы PPP и HDLC?
Да, поддерживаются PPP, HDLC, Frame Relay и X.25. Все протоколы настраиваются стандартными командами Cisco IOS.
Какой разъем установлен на самом модуле?
На модуле установлен разъем DB-50 (50-контактный). Для подключения к кабелю Smart Serial требуется соответствующий коннектор.
Требуется ли дополнительное питание для WIC-2AM-V2?
Нет, модуль получает питание через шину маршрутизатора. Дополнительные внешние блоки питания не требуются.
Можно ли подключить к этому модулю более двух устройств?
Нет, модуль имеет ровно два независимых порта. Для большего количества портов используйте 4-портовые модули (например, NM-4A/S).
Как проверить видимость модуля в маршрутизаторе?
После установки выполните команду show diag или show inventory. Если модуль исправен, он отобразится в списке установленного оборудования.
