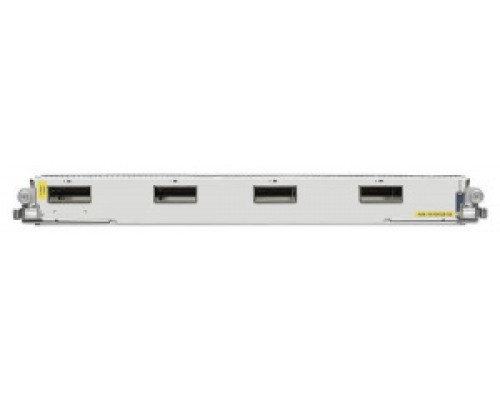

Cisco ASR 9000 A9K-4X100GE-SE — высокопроизводительный сетевой модуль с 4 портами 100GbE для маршрутизаторов серии ASR 9000. Обеспечивает агрегированную пропускную способность до 400 Гбит/с, что идеально подходит для магистральных сетей, центров обработки данных и корпоративных инфраструктур. Модуль поддерживает стандарты IEEE 802.3ba, интеграцию с Cisco IOS XR, DNA Center и NSO. Требуются внешние трансиверы QSFP28 или CFP. Компактное исполнение для установки в шасси ASR 9000.
Экстремальная производительность для магистральных сетей
Модуль A9K-4X100GE-SE построен на базе проверенной архитектуры Cisco ASR 9000 и обеспечивает неблокируемую коммутацию 100G на каждом порту. Агрегированная пропускная способность 400 Гбит/с позволяет обрабатывать интенсивный трафик без потерь.
4 порта 100GbE с поддержкой QSFP28/CFP
- Скорость 100 Гбит/с на порт — полный дуплекс, соответствие IEEE 802.3ba.
- Гибкость трансиверов — используются стандартные QSFP28 или CFP (не входят в комплект).
- Агрегация до 400 Гбит/с — объединение портов для увеличения пропускной способности.
Управление и безопасность сети
Полное управление через экосистему Cisco: IOS XR, CLI, SNMP, а также интеграция с Cisco DNA Center и NSO.
Инструменты управления
- CLI маршрутизатора ASR 9000 — классический интерфейс командной строки.
- Cisco IOS XR — модульная ОС реального времени.
- SNMP — мониторинг и интеграция с системами управления.
- Cisco DNA Center / NSO — автоматизация и оркестрация сети.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика на каждом порту.
- VLAN (802.1Q) — сегментация до 4094 виртуальных сетей.
- Аутентификация — поддержка AAA, TACACS+, RADIUS.
Дополнительные возможности и технологии
Отказоустойчивость и высокая доступность
Модуль спроектирован для работы в критически важных средах: поддержка резервирования маршрутизаторов, механизмы FRR (Fast Reroute) и защита от сбоев.
Энергоэффективность
Оптимизированное энергопотребление без потери производительности — снижение эксплуатационных расходов.
Интеграция с экосистемой Cisco
Полная совместимость с портфелем Cisco: контроллеры, системы анализа трафика, программно-определяемые сети (SDN).
Совместимое оборудование и аксессуары
Для работы модуля требуются совместимые трансиверы и шасси. Рекомендуемые компоненты:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические трансиверы 100GbE | Cisco QSFP-100G-SR4 (100м), QSFP-100G-LR4 (10 км), QSFP-100G-CWDM4 (2 км), а также совместимые сторонние (Finisar, FS.com) | Для портов 100GbE QSFP28; CFP-100G-SR10 и CFP-100G-LR4 для CFP-слотов |
| Кабели для 100GbE | MPO/MTP (многомодовый), LC Duplex (одномодовый), медные DAC-кабели до 5 м | Длина зависит от типа трансивера |
| Шасси маршрутизатора ASR 9000 | ASR 9006, ASR 9010, ASR 9904, ASR 9906, ASR 9910 и др. | Модуль устанавливается в слоты 100GbE |
| Консольный кабель | DB9-RJ45, USB-console (FTDI) | Для первоначальной настройки |
Аналоги Cisco ASR 9000 A9K-4X100GE-SE
При отсутствии модуля или необходимости сравнения рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | A9K-8X100GE-SE | 8 портов 100GbE, вдвое больше пропускная способность (800 Гбит/с), но выше цена и больше места в шасси. |
| Cisco | A9K-4X100GE-TR | Аналогичный портовый состав, но версия TR (Telco) для операторских приложений с дополнительными функциями OAM. |
| Huawei | LE0MF4X100GBASE | 4 порта 100GbE для маршрутизаторов NE5000/NE40E, поддержка 400G агрегации, альтернатива для сетей операторов. |
| Juniper | JNP10013-SF (с модулем 100GbE) | 4x100GbE в шасси PTX10000, поддержка MPLS, Segment Routing. Более дорогой сегмент. |
| Nokia | FP4 4x100GE IM | Для платформ 7750 SR, высокая плотность, но требует Nokia SR OS. |
| Extreme Networks | SLX 9150 (модуль 4x100GE) | 4 порта 100GbE, автоматизация Fabric, но меньшая интеграция с Cisco. |
Рекомендация: При выборе аналога оцените совместимость с существующей инфраструктурой, необходимость в 8 портах 100G и бюджет. Для Cisco-окружения оптимальным остаётся A9K-4X100GE-SE.
Кому подойдёт Cisco ASR 9000 A9K-4X100GE-SE
Рекомендуется, если вам нужно:
- Построить магистральную сеть с агрегацией 100G.
- Подключить ЦОД к транспортной сети со скоростью 100 Гбит/с.
- Обеспечить высокую отказоустойчивость для критичных сервисов (медицина, госсектор).
- Использовать полную экосистему Cisco (DNA Center, IOS XR, NSO).
- Масштабировать пропускную способность до 400 Гбит/с на модуль.
Вероятно, не подойдёт, если:
- Требуются порты 10/40 Гбит/с — есть более бюджетные модули (A9K-8X10GE-SE и т.д.).
- Нет шасси ASR 9000 — модуль не работает отдельно.
- Достаточно 40GbE — переплата за 100G нецелесообразна.
- Используется оборудование другого вендора — возможны проблемы с совместимостью.
Конструкция и условия эксплуатации
Компактный форм-фактор для шасси ASR 9000
Модуль предназначен для установки в слоты маршрутизаторов ASR 9000. Компактный дизайн, простое крепление и подключение.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -40°C до +70°C
- Влажность: 5–85% (без конденсата) при работе, до 95% при хранении
Рассчитан на установку в серверных и телекоммуникационных помещениях с контролируемым климатом.
Технические характеристики
| Тип устройства | Сетевой модуль для маршрутизаторов Cisco ASR 9000 |
| Модель | Cisco ASR 9000 A9K-4X100GE-SE |
| Артикул | A9K-4X100GE-SE |
| Количество портов | 4 порта 100GbE |
| Скорость передачи данных | До 100 Гбит/с на порт |
| Максимальная пропускная способность | До 400 Гбит/с (агрегированная) |
| Поддержка стандартов | IEEE 802.3ba и другие стандарты Ethernet |
| Управление | CLI маршрутизатора Cisco ASR 9000, SNMP, Cisco IOS XR |
| Интеграция | Cisco DNA Center, Network Services Orchestrator (NSO) |
| Форм-фактор | Компактный дизайн для установки в шасси ASR 9000 |
| Трансиверы | Не входят в комплект (требуются QSFP28 или CFP) |
| Технологии безопасности | ACL, VLAN, аутентификация (AAA, TACACS+, RADIUS) |
| Энергоэффективность | Оптимизированное энергопотребление |
| Отказоустойчивость | Высокая надежность при нагрузках |
| Применение | ЦОД, магистральные сети, корпоративные сети, медицинские и государственные учреждения |
| Поддержка скоростей | 100GbE на каждый порт |
| Совместимость | Полная интеграция с экосистемой Cisco |
| Производитель | Cisco |
Часто задаваемые вопросы
Для каких задач используется A9K-4X100GE-SE?
Для построения магистральных сетей операторов связи, крупных ЦОД, корпоративных сетей с высокой пропускной способностью. Обеспечивает агрегацию 100G и интеграцию с Cisco IOS XR.
Какие трансиверы подходят к модулю?
Требуются QSFP28 или CFP в зависимости от исполнения порта. Рекомендуются Cisco QSFP-100G-SR4, LR4, CWDM4 или сторонние совместимые (Finisar, FS.com). Трансиверы в комплект не входят.
Поддерживает ли модуль агрегацию каналов?
Да, возможна агрегация нескольких портов 100GbE для увеличения пропускной способности и отказоустойчивости через LACP или статические группы.
С какими шасси ASR 9000 совместим модуль?
Модуль устанавливается в слоты 100GbE шасси ASR 9006, 9010, 9904, 9906, 9910 и других моделей линейки ASR 9000.
Как управлять модулем?
Управление осуществляется через CLI маршрутизатора Cisco ASR 9000 (Cisco IOS XR), SNMP, а также через Cisco DNA Center и NSO для автоматизации.
Какие функции безопасности поддерживаются?
ACL (IPv4/IPv6), VLAN (802.1Q) для сегментации, аутентификация AAA, TACACS+, RADIUS, а также защита от подмены MAC и DHCP-атак.
Какова максимальная пропускная способность модуля?
Агрегированная пропускная способность до 400 Гбит/с (4 порта x 100 Гбит/с). Каждый порт работает на полной скорости 100 Гбит/с.
В каких условиях можно эксплуатировать модуль?
Рабочая температура от 0 до +40 °C, влажность 5–85% без конденсата. Требуется установка в серверной или помещении с климат-контролем.
Чем отличается версия SE от TR?
SE — стандартная версия для корпоративных сетей и ЦОД, TR — телекоммуникационная версия с расширенными функциями OAM и поддержкой стандартов операторов.
Можно ли использовать модуль в Cisco ASR 9000 с другими линейными картами?
Да, модуль совместим со всеми линейными картами ASR 9000 в рамках одного шасси, при условии достаточной мощности и свободных слотов.
