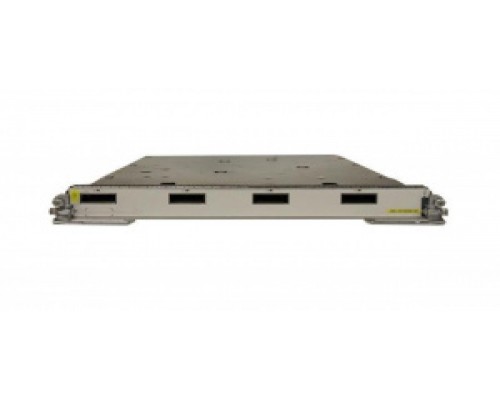

Cisco ASR 9000 A9K-4X100GE-TR — высокопроизводительный сетевой модуль с 4 портами 100GbE (QSFP28), обеспечивающий агрегированную пропускную способность до 400 Гбит/с. Разработан для установки в шасси маршрутизаторов Cisco ASR 9000 и предназначен для магистральных сетей, центров обработки данных (ЦОД) и крупных корпоративных инфраструктур. Поддерживает полный набор функций Cisco IOS XR, включая ACL, VPN, MPLS и детальную телеметрию.
Скорость и масштабирование ядра сети
Модуль A9K-4X100GE-TR построен на архитектуре Cisco ASR 9000: агрегированная полоса 400 Гбит/с, неблокируемая коммутация на каждом порту. Позволяет строить высокоскоростные каналы между ЦОД, агрегировать трафик от тысяч абонентов и обеспечивать резервирование на уровне линии.
4 порта 100GbE QSFP28
- Каждый порт до 100 Гбит/с по стандартам IEEE 802.3ba и 802.3bs.
- Гибкость трансиверов — используйте QSFP28 (сторонние и фирменные) для одномода, многомода или пассивных медных кабелей (DAC).
- Агрегированная пропускная способность до 400 Гбит/с на модуль.
Полнодуплексная передача на каждом порту
Все порты работают в полном дуплексе, гарантируя максимальную скорость без коллизий. Поддержка гигантских кадров (Jumbo frames) до 9214 байт для повышения эффективности передачи данных.
Управление, автоматизация и защита
Модуль управляется встроенными средствами Cisco IOS XR и поддерживает современные парадигмы автоматизации.
Инструменты управления
- CLI маршрутизатора — полный доступ к функционалу через командную строку.
- Cisco IOS XR — модульная операционная система с высокой отказоустойчивостью.
- SNMP и Netconf/YANG — интеграция с системами мониторинга и SDN-оркестраторами.
- Cisco DNA Center / NSO — централизованное управление и автоматизация.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация на входе/выходе для защиты периметра.
- 802.1X и аутентификация — контроль доступа на уровне порта.
- MPLS VPN и сегментная маршрутизация — изоляция клиентского трафика.
Гибкая сегментация: VLAN и VRFs
До 4094 VLAN и множество виртуальных маршрутизаторов (VRF) для мультитенантности, изоляции гостевых сетей и разделения трафика клиентов.
Ключевые технологии и протоколы
MPLS и Segment Routing
Полноценная поддержка MPLS L3VPN, L2VPN и Segment Routing (SR-MPLS). Позволяет строить масштабируемые магистрали с эффективным использованием полосы.
Агрегация каналов (LACP / MLAG)
Объединение нескольких портов 100GbE в логический канал до 400 Гбит/с для отказоустойчивости и балансировки.
Качество обслуживания (QoS)
Детальная классификация, маркировка, ограничение скорости и очереди — для приоритезации трафика real-time (VoIP, видео).
Телеметрия и мониторинг
Встроенная телеметрия для сбора метрик производительности в реальном времени, интеграция с Prometheus, Grafana, ELK.
Совместимые компоненты и аксессуары
Для корректной работы A9K-4X100GE-TR используйте трансиверы и кабели, рекомендованные Cisco. Ниже приведены основные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP28 (100GbE) | Cisco QSFP-100G-LR4-S (одномод, 10 км), QSFP-100G-SR4-S (многомод, 100 м), QSFP-100G-FR-S (2 км) | Для подключения к портам 100GbE — расстояние от 100 м до 10 км |
| Медные кабели DAC (Direct Attach Copper) | Cisco QSFP-100G-CU1M, 2M, 3M, 5M (пассивные) | Для соединений на короткие расстояния (до 5 м) |
| Трансиверы сторонних производителей | Finisar, FS.com, 10Gtek — совместимость подтверждена | Рекомендуется проверять в лабораторных условиях |
| Консольный кабель RJ45-DB9 | Стандартный консольный кабель Cisco | Для первичной настройки через консоль |
| Шасси для установки модуля | Cisco ASR 9006, ASR 9010, ASR 9901, ASR 9906, ASR 9910 | Модуль устанавливается в слоты линейных карт |
Аналоги Cisco ASR 9000 A9K-4X100GE-TR
Если модель недоступна или требуется альтернатива на другом шасси, рассмотрите следующие решения с 4 портами 100GbE.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | A9K-4X100GE-TR (представленный модуль) | Базовый модуль для ASR 9000, поддержка MPLS, Segment Routing и IOS XR |
| Cisco | ASR 9902 — 8 портов 100GbE | Вдвое больше портов, используется на более мощных шасси, выше стоимость. |
| Juniper | JNP-SF4000-4X100 | Линейная карта для Juniper MX2010/2020. 4 порта 100GbE, поддержка MPLS, функции L3. |
| Huawei | CE-L48G4X-RU (для серии CE12800) | 4x100GbE, поддержка VXLAN, работает под VRP. Бюджетный аналог для ЦОД. |
| Nokia | FP5 4X100GE | Карта для Nokia 7750 SR, 4 порта 100GbE, поддержка SR, TE, L3VPN. |
| Extreme Networks | MLXe 4X100GBE | Для шасси MLXe, 4x100GbE, поддержка VPLS, VXLAN, MPLS. |
Рекомендация: При выборе учитывайте необходимость полной интеграции с Cisco IOS XR — модуль A9K-4X100GE-TR обеспечивает максимальную совместимость в экосистеме Cisco. Для Juniper или Nokia потребуется перестройка управляющей плоскости.
Кому подойдёт Cisco ASR 9000 A9K-4X100GE-TR
Рекомендуется, если вам нужно:
- Построить магистральный канал 100 Гбит/с между ЦОД или концентраторами сети.
- Агрегировать трафик от сотен тысяч абонентов (ISP/операторам связи).
- Внедрить MPLS L3VPN, L2VPN и Segment Routing на ядре сети.
- Получить глубокую телеметрию и мониторинг для инженеров эксплуатации.
- Интегрироваться с Cisco DNA Center, NSO и SDN-оркестраторами.
Вероятно, не подойдёт, если:
- Вам нужно 1-2 порта 100GbE для локальной сети — используйте коммутаторы серии Nexus 9200.
- Не требуется MPLS и IOS XR — более простые модули A9K-4X100GE-TR могут быть избыточны.
- Вы работаете исключительно с оборудованием Huawei/Juniper — рассмотрите их линейные карты.
- Бюджет ограничен — возможны альтернативы в среднем сегменте (от Extreme, Huawei).
Конструкция и условия эксплуатации
Компактный модуль для шасси ASR 9000
Размеры: 1U (слотовая высота), глубина ~300 мм, вес нетто 3.8 кг. Устанавливается в свободный слот линейных карт шасси ASR 9000 без дополнительных инструментов.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от –20°C до +70°C
- Влажность: 5–85% (без конденсата) при работе, до 90% при хранении
Устойчив к перепадам, предназначен для установки в серверных, ЦОД и аппаратных операторов связи.
Технические характеристики
| Модель | Cisco ASR 9000 A9K-4X100GE-TR |
| Артикул | A9K-4X100GE-TR |
| Тип устройства | Сетевой модуль для маршрутизаторов Cisco ASR 9000 |
| Количество портов | 4 порта 100GbE (QSFP28) |
| Скорость передачи данных | До 100 Гбит/с на порт |
| Максимальная пропускная способность (агрегированная) | До 400 Гбит/с |
| Управление | CLI маршрутизатора Cisco ASR 9000, SNMP, Cisco IOS XR |
| Поддержка стандартов | IEEE 802.3ba, 802.3bs, 802.3q (VLAN), 802.1p (QoS) |
| Коммутационная матрица (на модуль) | 400 Гбит/с (полный дуплекс) |
| Поддержка Jumbo frames | До 9214 байт |
| Интерфейсы | 100GbE (QSFP28/CFP, трансиверы приобретаются отдельно) |
| Интеграция | Cisco DNA Center, Network Services Orchestrator (NSO) |
| Безопасность | ACL (IPv4/IPv6), VLAN, 802.1X, аутентификация, контроль доступа |
| Энергоэффективность | Оптимизированное энергопотребление (класс D по Cisco) |
| Отказоустойчивость | Надежная работа при высокой нагрузке, резервирование |
| Применение | ЦОД, магистральные сети, корпоративные сети, операторы связи |
| Совместимость | Полная интеграция с экосистемой Cisco (IOS XR, ASR 9000) |
| Поддержка технологий | Высокоскоростная передача данных, автоматическая оптимизация сети, MPLS, SR, VPN |
| Гарантия | Cisco Enhanced Limited Lifetime Hardware Warranty |
| Тип питания | Через шасси (резервированные источники) |
| Размеры (ВхШхГ) | 44 х 220 х 320 мм (1U слотовая карта) |
| Вес нетто | 3800 г |
| Диапазон температур при эксплуатации | от 0°C до +45°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 5–85% (без конденсата) |
| Производитель | Cisco Systems |
Часто задаваемые вопросы
Для каких задач предназначен модуль A9K-4X100GE-TR?
Для ядра сети операторов связи, стыков ЦОД (DCI), агрегации трафика на уровне города. 4 порта 100GbE обеспечивают канал до 400 Гбит/с для магистральных направлений.
Какие трансиверы поддерживаются?
Все совместимые QSFP28: оптические (LR4, SR4, FR) и медные DAC длиной до 5 м. Рекомендуются трансиверы Cisco, но также работают совместимые сторонние (Finisar, FS.com).
В какие шасси можно установить модуль?
В слоты линейных карт шасси Cisco ASR 9006, 9010, 9901, 9906, 9910, 9920. Слот должен быть свободным и совместимым по напряжению (через шасси).
Как управлять модулем — отдельный порт?
Управление осуществляется через консольный порт шасси или по сети к маршрутизатору (SSH/CLI). Отдельного порта управления на модуле нет – всё через основное устройство.
Поддерживает ли модуль MPLS и Segment Routing?
Да, полная поддержка MPLS L3VPN, L2VPN и Segment Routing (SR-MPLS). Это ключевая особенность модуля для операторских сетей.
Можно ли агрегировать два порта 100GbE?
Да, с помощью LACP (802.1AX) можно объединить до 4 портов в один логический канал до 400 Гбит/с. Поддерживается также MLAG между модулями.
Какова максимальная дальность оптического подключения?
С модулем QSFP-100G-LR4-S – до 10 км по одномоду. С QSFP-100G-FR-S – до 2 км. Для больших расстояний используйте QSFP-100G-ER4 (40 км, приобретается отдельно).
Требуется ли специфическое ПО для работы?
Модуль работает под управлением Cisco IOS XR (версия 6.3 и выше на маршрутизаторе). Драйверы входят в состав операционной системы – плагин не требуется.
Какая гарантия на модуль?
Cisco Enhanced Limited Lifetime Hardware Warranty. При поломке – замена в течение 10 рабочих дней (условия могут различаться в зависимости от региона).
Какие аналоги существуют среди других вендоров?
Juniper JNP-SF4000-4X100 (для MX), Huawei CE-L48G4X-RU (для CloudEngine), Nokia FP5 4X100GE. Все поддерживают 4x100GbE, MPLS и автоматизацию.
