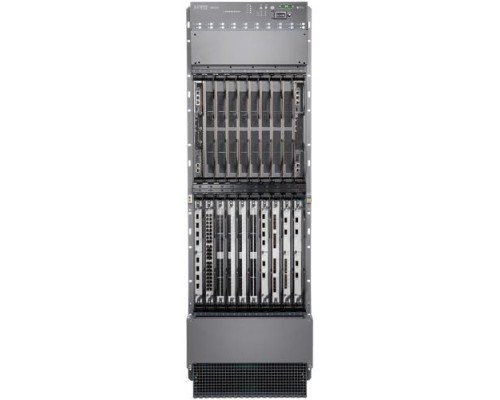

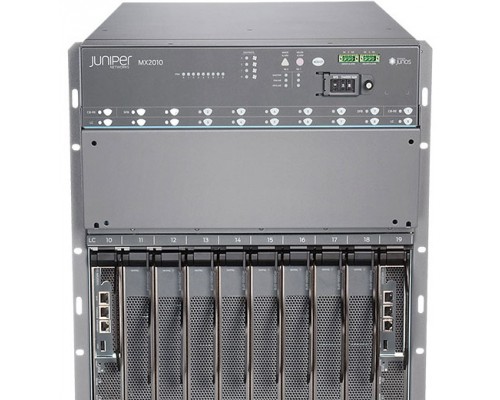

Juniper MX2010 (CHAS-BP-MX2010-BB) — высокопроизводительное шасси для маршрутизаторов серии MX, предназначенное для операторов связи, дата-центров и крупных корпоративных сетей. Модель Base Bundle включает 10 слотов для линейных карт (MPC/MIC), обеспечивает резервирование контроллеров управления (RE), блоков питания и вентиляторов. Базовая комплектация позволяет гибко наращивать производительность в зависимости от потребностей, поддерживая полный набор функций Junos OS: MPLS, BGP, VPLS, телеметрию и автоматизацию.
Максимальная производительность и масштабируемость
Шасси MX2010 рассчитано на установку до 10 карт линейного интерфейса MPC (Modular Port Concentrator) с различными типами портов — от 1G/10G до 100G и 400G. Коммутационная способность зависит от установленных карт и может достигать нескольких терабит в секунду, обеспечивая неблокируемую обработку трафика на границе сети.
10 слотов для MPC
- Поддержка карт MPC1E, MPC2E, MPC3E, MPC4E, MPC5E, а также новых поколений.
- Горячая замена модулей без остановки сервиса (OIR).
- Возможность комбинировать порты разных скоростей в одном шасси.
Резервирование контроллеров и питания
Два контроллера управления RE (Routing Engine) и N+1 резервирование блоков питания (AC или DC) обеспечивают непрерывность работы даже при отказе компонентов. Охлаждение реализовано по схеме N+1 с возможностью горячей замены вентиляторов.
Управление и безопасность на базе Junos OS
Junos OS — единая операционная система, используемая во всех устройствах Juniper. Обеспечивает стабильность, автоматизацию и безопасность.
Инструменты управления
- CLI (Junos) — мощная командная строка с поддержкой скриптов.
- J-Web — веб-интерфейс для базовой конфигурации и мониторинга.
- Junos Space — централизованное управление сетью.
- Ansible, Python, NETCONF — автоматизация и DevOps-подход.
Политики безопасности
- Firewall Filters — ACL на уровне Junos.
- MPLS/VPN — изоляция трафика клиентов.
- MACsec — шифрование на канальном уровне для портов.
Сегментация и виртуализация
Поддержка VPLS, EVPN, L3VPN, VLAN (802.1Q) и виртуальных маршрутизаторов (VRF).
Дополнительные возможности и протоколы
MPLS и LSP
Полная поддержка MPLS LSP, Traffic Engineering, LDP, RSVP, Segment Routing.
Поддержка SDN и телеметрии
Интеграция с контроллерами SDN, gRPC, телеметрия в реальном времени.
Гибкая маршрутизация
OSPF, IS-IS, BGP, PIM, MSDP — полный стек для построения ядра и границы.
Качество обслуживания (QoS)
Приоритезация трафика, shaping, policing, HQoS.
Совместимое оборудование и аксессуары
Для работы с шасси MX2010 используются сертифицированные модули и компоненты Juniper.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Модульные карты (MPC) | MPC1E (2x100G), MPC2E (4x100G), MPC3E (2x100G + 8x10G), MPC4E (2x400G) | Выбор зависит от требуемой плотности портов |
| Миникарты (MIC) | MIC-3D-8DSFP, MIC-3D-4GE-SFP, MIC-3D-2XFP | Устанавливаются в слоты MPC для увеличения количества портов |
| Оптические трансиверы | Juniper SFP (1G), SFP+ (10G), XFP (10G), CFP (100G), QSFP28 (100G) | Оригинальные или совместимые (Finisar, ZR Optics) |
| Контроллеры управления (RE) | RE-S-1800x4, RE-S-1800x8, RE-S-X8-64G | Обеспечивают резервирование и повышают производительность |
| Блоки питания | AC: S, S+ (1400W, 2100W, 3000W); DC: 48V | Резервирование N+1, горячая замена |
| Кабели и консольный доступ | DB9-RJ45 адаптер, Ethernet-кабели, оптические патч-корды | Для первоначальной настройки и подключения к сети |
| Крепления и стойки | Стандартное 19-дюймовое шасси 10U, крепления входят в комплект | Требуется серверная стойка глубиной не менее 800 мм |
Аналоги шасси Juniper MX2010 (CHAS-BP-MX2010-BB)
Если MX2010 не подходит по параметрам, рассмотрите альтернативы от Juniper и других вендоров.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | MX2020 (CHAS-BP-MX2020-BB) | 20 слотов, большая плотность портов, более высокая суммарная производительность |
| Juniper | MX960 (CHAS-BP-MX960-BB) | 6 слотов, компактнее, подходит для менее требовательных сценариев |
| Cisco | Cisco NCS 5500 (NCS-5508) | 8 слотов, поддержка 100G/400G, аналогичный набор протоколов |
| Cisco | Cisco ASR 9000 (ASR-9912) | 12 слотов, высокая доступность, IOS XR |
| Huawei | NE5000E | 10 слотов, предназначен для сетей операторов, поддержка 400G |
| Nokia | Nokia 7750 SR (SR-c10) | 10 слотов, мощные средства IMS и L3 VPN |
Рекомендация: Выбор аналога зависит от требуемой плотности портов, бюджета, предпочтений по операционной системе и необходимости интеграции с существующей сетью. MX2020 даёт максимальную масштабируемость, а MX960 — более экономичный вариант для начального уровня.
Кому подойдёт Juniper MX2010
Рекомендуется, если вам нужно:
- Построить ядро сети или расширить существующую сеть оператора связи.
- Обеспечить высокую доступность с резервированием всех ключевых компонентов.
- Поддержка 10–100G портов с возможностью апгрейда до 400G.
- Единая Junos OS для управления, автоматизации и мониторинга.
- Поддержка MPLS, BGP, VPLS, EVPN, Segment Routing.
- Масштабирование без замены шасси — добавляйте карты и контроллеры.
Вероятно, не подойдёт, если:
- Требуется менее 10 слотов — рассмотрите MX960 (6 слотов) или MX480 (4 слота).
- Бюджет ограничен — шасси и карты Juniper относятся к премиум-сегменту.
- Нужна упрощённая конфигурация без глубоких знаний Junos — платформа требует квалифицированного персонала.
- Необходимы исключительно порты 25G/50G (совместимость есть, но плотность может быть ниже современных конкурентов).
- Вы не планируете использовать MPLS и расширенные протоколы — возможно, достаточно более простого оборудования.
Конструкция и условия эксплуатации
Металлический корпус, 10U
Размеры 442 (Ш) × 445 (Г) × 445 (В) мм (10U), вес около 104,6 кг без установленных карт. Монтируется в стандартную 19-дюймовую стойку. Охлаждение осуществляется с помощью 6 вентиляторов (горячая замена).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Относительная влажность: 5–90% (без конденсата)
Шасси предназначено для установки в серверных помещениях операторов связи и дата-центрах с контролируемым климатом.
Технические характеристики
| Модель | Juniper MX2010 Base Bundle |
| Артикул | CHAS-BP-MX2010-BB |
| Серия | MX Series (MX2000 Platform) |
| Тип шасси | 10 слотов для линейных карт (MPC), 2 слота для контроллеров (RE), N+1 блоки питания |
| Производительность (зависит от карт) | до 2,4 Тбит/с на слот (с MPC5E), суммарно до 24 Тбит/с |
| Поддержка портов | 1G, 10G, 40G, 100G, 400G (в зависимости от MPC) |
| Операционная система | Junos OS |
| Поддержка MPLS | Да (LSP, TE, RSVP, LDP, Segment Routing) |
| Поддержка BGP | Да (BGP-4, BGP+MPLS, BGP-LS) |
| Поддержка VPLS и EVPN | Да |
| Безопасность | Firewall Filters, MACsec (на MPC-совместимых картах), ACL |
| Управление | CLI (Junos), J-Web, Junos Space, NETCONF, REST API |
| Автоматизация | Python, Ansible, Chef, Puppet |
| Резервирование | RE (1+1), питание (N+1), вентиляторы (N+1) |
| Гарантия | Стандартная гарантия Juniper на оборудование (обычно 1 год, расширяется) |
| Тип питания | AC: 100-240В (50/60Гц) или DC: -48В |
| Потребляемая мощность (макс.) | до 10000 Вт (зависит от установленных модулей) |
| Размеры (Ш×Г×В) | 442 × 445 × 445 мм (10U) |
| Вес (нетто) | ~104,6 кг (без карт и PSU) |
| Монтаж в стойку | Да, 19-дюймов, 10U |
| Температура эксплуатации | 0°C … +45°C |
| Температура хранения | -40°C … +70°C |
| Влажность (эксплуатация/хранение) | 5–90% без конденсата |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Что входит в Base Bundle CHAS-BP-MX2010-BB?
Шасси с 10 слотами, два слота для контроллеров (RE), места под N+1 блоки питания, вентиляторный блок, набор креплений для стойки. Контроллеры и блоки питания заказываются отдельно.
Какие контроллеры RE совместимы с MX2010?
RE-S-1800x4, RE-S-1800x8, RE-S-X8-64G. Рекомендуется устанавливать два контроллера для резервирования.
Можно ли устанавливать карты MPC разных поколений в одно шасси?
Да, MX2010 поддерживает смешанную конфигурацию, но необходимо учитывать требования к питанию и охлаждению. Junos OS автоматически согласует производительность.
Какую максимальную мощность потребления шасси?
При полной загрузке мощными картами MPC и контроллерами суммарная мощность может достигать 10000 Вт. Для расчёта PSU используйте утилиту Power Calculator от Juniper.
Поддерживает ли MX2010 функции SDN и телеметрию?
Да, поддерживает глобальную телеметрию (gRPC, OpenConfig), интеграцию с Juniper Contrail, а также с SDN-контроллерами сторонних вендоров.
Какие существуют варианты блоков питания?
AC: 1400W, 2100W, 3000W; DC: 48V. Возможно резервирование N+1 и горячая замена.
Сложно ли настроить MX2010 для оператора связи?
Конфигурация требует знаний Junos и принципов построения сетей операторов. Juniper предоставляет документацию и тренинги (JNCIA-Junos и выше).
В каких условиях можно эксплуатировать MX2010?
Температура 0…+45°C, влажность 5–90% без конденсата. Типовая серверная стойка с кондиционированием.
Можно ли заменить вентиляторы без выключения шасси?
Да, вентиляторы поддерживают горячую замену (OIR). Отказ одного вентилятора не нарушает работу благодаря схеме N+1.
Есть ли возможность апгрейда до более высокой производительности?
Да, достаточно заменить MPC на более производительные или добавить новые. Также возможна замена контроллеров RE на более мощные.
Основные характеристики
10 Slot MX2000 Chassis, Base Bundle
