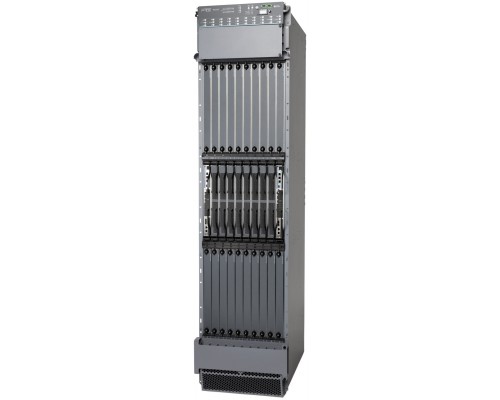

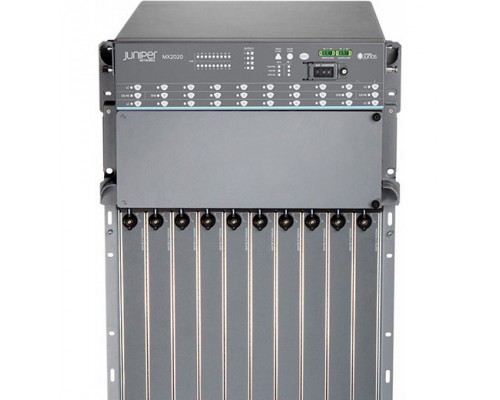

Juniper MX2000 шасси CHAS-BP-MX2020-BB (ID43226) — высокопроизводительное 20-слотовое шасси для маршрутизаторов серии MX. Базовая комплектация (Base Bundle) включает шасси с тыльной платой, системой охлаждения и резервированными блоками питания. Предназначено для построения магистральных сетей операторского класса, обеспечивает суммарную пропускную способность до 12,8 Тбит/с и поддерживает широкий спектр линейных карт MX (MPC, MIC). Надёжное решение для крупных провайдеров, дата-центров и точек обмена трафиком.
Производительность и масштабирование
Шасси MX2020 поддерживает до 20 линейных карт в формате MPC/MIC, обеспечивая суммарную производительность до 12,8 Тбит/с. Архитектура с раздельной плоскостью управления и данных гарантирует неблокирующую коммутацию для любых сценариев.
20 слотов для линейных карт
- Гибкость конфигурации — используйте карты MPC (Multi‑Rate, 10GE/40GE/100GE) и MIC (портовые адаптеры).
- Резервирование — поддержка схем 1:1 и N+1 для блоков питания, вентиляторов и плат управления.
- Слоты для карт управления — два слота (активный/резервный) с автоматическим переключением.
Питание и охлаждение
- Блоки питания — до 6 модулей AC или DC, общая мощность до 20 кВт.
- Охлаждение — съёмные вентиляторные модули с возможностью горячей замены (N+1 резервирование).
- Допустимая нагрузка — шасси рассчитано на устанавливаемую мощность до 10 кВт для линейных карт.
Управление и безопасность сети
Шасси MX2020 работает под управлением Junos OS, предоставляя полный набор инструментов для настройки, мониторинга и защиты сети.
Инструменты управления
- Junos CLI — единая командная строка с детализированным синтаксисом.
- Junos Space / Contrail — централизованное управление и оркестрация.
- NETCONF / YANG — автоматизация через программные интерфейсы.
- syslog, SNMP, sFlow — мониторинг состояния и сбор статистики.
Безопасность и фильтрация трафика
- ACL (фильтрация) — по IP, портам, протоколам, MAC.
- MPLS VPN — изолированные виртуальные сети для клиентов.
- VPLS, EVPN — построение L2/L3 VPN с высокой защитой.
- Фильтрация на основе состояний (stateless/stateful).
Виртуализация (Logical Routers)
Поддержка виртуальных маршрутизаторов (Logical Routers) позволяет разделять физическое шасси на несколько независимых устройств с собственными протоколами и таблицами.
Дополнительные возможности и протоколы
MPLS и Segment Routing
Полная поддержка MPLS, MPLS-TE, RSVP‑TE, LDP, BGP-LU и Segment Routing (SR‑MPLS). Построение сложных магистральных топологий.
VPLS / EVPN / IP VPN
Поддержка VPLS (L2VPN), EVPN (Ethernet VPN) и IP VPN (L3VPN) для организации корпоративных сетей и услуг Triple Play.
QoS и управление трафиком
Детальная классификация, маркировка, ограничение скорости (police/shape) и приоритезация — гарантирует качество для голоса, видео и данных.
Аппаратная поддержка SR‑IOV и сетевых функций (NFV)
На шасси MX2020 доступно выделение аппаратных ресурсов для виртуальных сетевых функций (vCPE, vRouter).
Совместимое оборудование и аксессуары
Для работы с шасси CHAS-BP-MX2020-BB используются сменные модули, блоки питания и кабели. Рекомендуемые позиции:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Линейные карты (MPC) | MPC-1–MPC-9, MPC-10E–MPC-11C (10GE/40GE/100GE) | Устанавливаются в слоты 0–19 |
| Портовые адаптеры (MIC) | MIC-3D-8GE, MIC-3D-16GE, MIC-3D-2XFP и др. | Меньшая плотность портов |
| Блоки питания (AC/DC) | MX2020 AC PSU 3400W / DC PSU 3400W (артикул JNCI‑MX‑PS‑3400‑AC/DC) | Горячая замена, до 6 блоков |
| Вентиляторные модули | MX2000 FAN (съёмные блоки, до 4 шт.) | Поддерживают N+1 резервирование |
| Карты управления | RE-X6‑64G, RE-X6‑128G (два слота, активный/резервный) | Обеспечивают синхронизацию и управление |
| Оптические модули и кабели | 10GE (SFP+), 40GE (QSFP+), 100GE (CFP/QSFP28) | Подбираются под тип линейных карт |
Аналоги Juniper MX2000 (CHAS-BP-MX2020-BB)
Если требуется сравнение с другими платформами Juniper или альтернативных производителей:
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | MX2000 (CHAS-BP-MX2020-BC) | Аналогичное шасси, но полная комплектация (с блоками питания и вентиляторами). |
| Juniper | MX960 | Шасси 6 слотов, до 3,2 Тбит/с, подходит для региональных сетей, меньше ёмкость. |
| Juniper | MX2010 | 10-слотовое шасси, до 6,4 Тбит/с, более компактное, чем MX2000. |
| Cisco | ASR 9922 | 22 слота, 20,8 Тбит/с, поддержка 100GE/400GE. Полный конкурент по производительности. |
| Huawei | NE9000 | 10/20 слотов, до 12,8 Тбит/с, поддержка MPLS, Segment Routing. Альтернатива для 5G. |
| Nokia | 7950 XRS‑20 | 20 слотов, до 32 Тбит/с, продвинутые функции IP/MPLS. Высокая плотность портов. |
Рекомендация: Для сетей операторского уровня с требованием к масштабированию MX2000 — одно из лучших решений. Если бюджеты ограничены, рассмотрите MX960 или Huawei NE9000.
Кому подойдёт Juniper MX2000 CHAS-BP-MX2020-BB
Рекомендуется, если вам нужно:
- Построить магистральную сеть операторского уровня с пропускной способностью более 2 Тбит/с.
- Поддерживать множество сервисов (MPLS VPN, VPLS, EVPN) на одной платформе.
- Обеспечить высокую отказоустойчивость (все ключевые компоненты резервированы).
- Использовать передовые технологии Segment Routing и SDN.
- Масштабировать сеть до 256 логических маршрутизаторов.
Вероятно, не подойдёт, если:
- Требуется решение для небольшого офиса или предприятия — шасси избыточно и занимает много места.
- Бюджет ограничен — цена MX2000 высока, для малых сетей лучше использовать MX240 или MX480.
- Не нужны функции операторского класса (MPLS, резервирование) — можно обойтись обычным L3-коммутатором.
- Нет потребности в 20 слотах — подумайте о MX960 (6 слотов) или MX2010 (10 слотов).
Конструкция и условия эксплуатации
Металлический корпус, 19-дюймовый стоечный форм-фактор
Шасси MX2020 имеет габариты 1335 × 483 × 750 мм (без передней крышки). Вес приблизительно 250 кг в минимальной конфигурации. Рекомендуется установка на усиленную раму.
Требования к питанию и охлаждению
- Напряжение: AC 200–240 В (3‑фазное) или DC ±48 В.
- Максимальное энергопотребление: до 20 кВт (в зависимости от состава карт).
- Охлаждение: принудительное, поток воздуха спереди назад, съёмные вентиляторы.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C (до +55°C с понижением надёжности).
- Хранение: от −40°C до +70°C.
- Влажность: 5–90% без конденсации.
Шасси предназначено для установки в серверных и аппаратных помещениях с системами климат-контроля.
Технические характеристики
| Модель | MX2000 шасси CHAS-BP-MX2020-BB |
| Артикул | CHAS-BP-MX2020-BB |
| ID | 43226 |
| Количество слотов для линейных карт | 20 |
| Слоты для карт управления | 2 (активный/резервный) |
| Поддерживаемые типы карт | MPC (MPC-1..11), MIC, RE-X6 |
| Коммутационная способность | 12,8 Тбит/с (полный дуплекс) |
| Пропускная способность на слот | до 640 Гбит/с (линейная) |
| Максимальное число портов 10GE | до 640 (80 на слот) |
| Максимальное число портов 100GE | до 40 (2 на слот в зависимости от MPC) |
| Операционная система | Junos OS (основное ПО) |
| Питание | AC 200–240 В (3‑фазное) / DC ±48 В |
| Блоки питания | до 6 х 3400 Вт (AC или DC) |
| Максимальное энергопотребление | 20 кВт |
| Охлаждение | 4 съёмных вентиляторных модуля, N+1 резервирование |
| Размеры (В × Ш × Г) | 1335 × 483 × 750 мм |
| Вес (без упаковки) | ~250 кг (в пустом шасси) |
| Монтаж в стойку | 19‑дюймовая стойка, 30U (требуется усиленная рама) |
| Температура эксплуатации | 0°C … +40°C (стандарт) |
| Температура хранения | −40°C … +70°C |
| Влажность при эксплуатации | 5–90% (без конденсата) |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Сколько слотов для линейных карт имеет MX2000?
В шасси CHAS-BP-MX2020-BB установлено 20 слотов для линейных карт (MPC/MIC) и 2 слота для карт управления (RE).
Какую максимальную пропускную способность поддерживает шасси?
Коммутационная матрица обеспечивает до 12,8 Тбит/с (полный дуплекс). Реальная пропускная способность зависит от типа установленных линейных карт.
Какие блоки питания подходят для MX2020?
Используются модульные блоки питания мощностью 3400 Вт (AC или DC). В шасси может быть до 6 блоков, поддерживающих резервирование N+1.
Можно ли использовать карты управления от других моделей MX?
Только карты управления серии RE-X6 (например, RE-X6-64G, RE-X6-128G) совместимы с MX2000. Карты от MX240/MX960 не подходят.
Поддерживает ли шасси стекирование?
Физическое стекирование не поддерживается. Вместо этого используется виртуализация (Logical Routers) и агрегация каналов на уровне карт.
Какие оптические модули совместимы?
Всё зависит от линейных карт: для 10GE — SFP+, для 40GE — QSFP+, для 100GE — CFP/QSFP28. Juniper рекомендует оригинальные модули или проверенных вендоров.
Как обновляется ПО на шасси?
Junos OS обновляется через командную строку или через систему Juniper Installation. Поддерживается обновление с резервированием (non‑stop upgrade).
Какие условия гарантии действуют?
Базовая гарантия Juniper составляет 1 год (с возможностью расширения). Гарантия включает замену оборудования в случае дефектов.
Можно ли использовать шасси в центре обработки данных?
Да, MX2020 подходит для дата-центров: поддержка EVPN, VXLAN, возможность установки в стойку 19 дюймов. Но требуется достаточное охлаждение и электропитание.
Как выбрать комплектацию (Base Bundle vs. Full Bundle)?
Base Bundle (CHAS-BP-MX2020-BB) включает шасси, тыльную плату и направляющие. Блоки питания, вентиляторы и карты управления заказываются отдельно. Full Bundle поставляется полностью укомплектованным.
Основные характеристики
20 Slot MX2000 Chassis, Base Bundle
