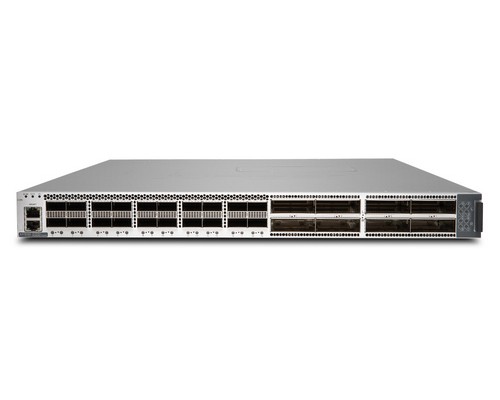

Juniper ACX6360 (модель ACX6360-OX-DC) — высокопроизводительный оптический транспортный маршрутизатор для сетей операторов связи и крупных корпоративных центров обработки данных. Оснащён 20 портами QSFP28 (совместимы с QSFP+) и 8 портами CFP2, обеспечивая плотность до 100/200 Гбит/с на порт. Устройство поддерживает резервирование вентиляторов и источников питания постоянного тока (DC), организация воздушного потока спереди назад. Ключевая опция — MACsec (лицензия Right to Use приобретается отдельно) для шифрования трафика на канальном уровне.
Высокая производительность для транспортных сетей
Маршрутизатор Juniper ACX6360 построен на базе проверенной архитектуры Junos и обеспечивает коммутационную способность более 3 Тбит/с. Устройство оптимизировано для агрегации трафика, MPLS, Segment Routing и синхронизации времени (SyncE, G.8275.1).
20 портов QSFP28 (100GE/40GE)
- Гибкость подключения: каждый порт поддерживает QSFP28 (100GE) или QSFP+ (40GE) с использованием соответствующих оптических модулей.
- Разделение на 4x25GE/10GE: с помощью breakout-кабелей можно получить до 80 портов 25GE/10GE.
- Поддержка прямых медных кабелей (DAC) и активных оптических (AOC) для коротких соединений внутри стойки.
8 портов CFP2 для дальней связи
Порты CFP2 работают на скоростях 100GE, 200GE (в зависимости от установленного оптического модуля). Это идеальное решение для магистральных каналов между ЦОД или регионами.
Управление и безопасность сети
Управление на базе Junos OS — единая операционная система для всех устройств Juniper. Полная поддержка автоматизации, MPLS и канальной безопасности.
Инструменты управления
- CLI Junos — мощная командная строка с возможностью автоматизации скриптами.
- Junos Space / Contrail — централизованное управление и SDN.
- NETCONF/YANG — программный доступ к конфигурации.
Безопасность
- MACsec (802.1ae) — шифрование трафика между соседними устройствами (лицензия Right to Use приобретается отдельно).
- Фильтрация ACL на основе IP, портов, протоколов.
- Защита контрольной плоскости (CoPP, storm control).
Сегментация и виртуализация: VLAN, MPLS, VPLS
Поддержка до 4094 VLAN, MPLS L2/L3 VPN, VPLS, EVPN для построения изолированных сервисов поверх одной физической инфраструктуры.
Дополнительные возможности и протоколы
Segment Routing (SR-MPLS, SRv6)
Упрощение инжиниринга трафика и снижение накладных расходов на сигнализацию.
Поддержка синхронизации времени
SyncE (G.8262), PTP (IEEE 1588v2) с профилями G.8275.1/G.8275.2, необходимые для мобильных сетей 5G.
Агрегация каналов (LACP) и резервирование
Объединение нескольких портов в логический канал с балансировкой нагрузки. Поддержка VRRP, GRES, NSR для высокой доступности.
Совместимое оборудование и аксессуары
Для полноценной работы Juniper ACX6360 рекомендуется использовать сертифицированные оптические модули и кабели. Основные совместимые позиции:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP28 (100GE) | Juniper QSFP-100G-LR4, QSFP-100G-SR4, QSFP-100G-CWDM4, а также совместимые сторонние (Finisar, FS.com) | Дальность от 100 м (SR4) до 10 км (LR4) |
| Модули QSFP+ (40GE) | Juniper QSFP+-40G-SR4, QSFP+-40G-LR4, QSFP+-40G-CSR4 | Для портов, работающих в режиме 40GE |
| Модули CFP2 (100GE/200GE) | Juniper CFP2-100G-LR4, CFP2-200G-SR4, CFP2-200G-LR4 | Дальность до 10 км (LR4) на 200G |
| Патч-корды оптические | LC/LC duplex (одномод OS2, многомод OM3/OM4) | Для подключения модулей LR/SR |
| Кабели Breakout | QSFP28 -> 4x SFP28 (25GE) или QSFP+ -> 4x SFP+ (10GE) | Для увеличения плотности портов |
Аналоги Juniper ACX6360-OX-DC
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | ACX5448 | 48x10GE/25GE + 6x100GE (QSFP28), менее плотный по CFP2, бюджетный вариант для агрегации. |
| Juniper | ACX7100-48L | 48x25GE + 6x100GE, поддержка 400GE в будущем, но без CFP2. Более современная платформа. |
| Cisco | NCS 5501 | 24x100GE (QSFP28) + 8x100GE (CFP2), аналогичная плотность, IOS XR, поддержка Segment Routing. |
| Huawei | NE8000 M8 | 20x100GE/400GE, поддержка CFP2, 200G, аналогичный сегмент транспортных сетей. |
| Nokia | 7250 IXR-6 | Модульная платформа, до 36x100GE, стекирование, более высокая цена. |
Рекомендация: При выборе аналога учитывайте необходимость портов CFP2 для 200G, поддержку MACsec и тип источника питания (DC/AC).
Кому подойдёт Juniper ACX6360-OX-DC
Рекомендуется, если вам нужно:
- Построить транспортную сеть оператора связи с агрегацией 100G/200G.
- Организовать каналы между ЦОД с высокой пропускной способностью.
- Использовать MPLS, Segment Routing, VPLS для предоставления сервисов.
- Получить поддержку синхронизации времени для 5G.
- Шифровать трафик на канальном уровне с помощью MACsec.
Вероятно, не подойдёт, если:
- Требуется небольшое количество портов 1G/10G — избыточно и дорого.
- Вам нужен коммутатор L2 для офиса — это транспортное решение для ядра сети.
- Нет потребности в CFP2/200G — достаточно 100GE, тогда можно рассмотреть ACX7100.
- Питание AC обязательно — модель доступна только с DC (AC блоки поставляются отдельно под заказ).
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 440?545?89 мм, вес около 15 кг. Крепится в стандартную 19-дюймовую стойку. Резервированные вентиляторы с возможностью горячей замены.
Питание и охлаждение
- Источники питания постоянного тока (DC), резервирование 1+1.
- Воздушный поток спереди назад (front-to-back) — оптимально для ЦОД.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C.
- Хранение: от -40°C до +70°C.
- Влажность: 5–90% (без конденсата).
Технические характеристики
| Модель | Juniper ACX6360-OX-DC |
| Артикул | ACX6360-OX-DC |
| ID | 48405 |
| Тип устройства | Оптический транспортный маршрутизатор |
| Порты QSFP28/QSFP+ | 20 (100GE/40GE, совместимость с QSFP28 и QSFP+) |
| Порты CFP2 | 8 (100GE/200GE) |
| Пропускная способность (коммутация) | ~3 Тбит/с (зависит от конфигурации) |
| Операционная система | Junos OS |
| Поддержка MPLS | Да (LDP, RSVP-TE, L3 VPN, VPLS, EVPN) |
| Segment Routing | SR-MPLS, SRv6 |
| MACsec | Да (лицензия Right to Use приобретается отдельно) |
| Синхронизация времени | SyncE, PTP (G.8275.1, G.8275.2) |
| Агрегация каналов | LACP (IEEE 802.3ad) |
| Управление | CLI, NETCONF, YANG, Junos Space |
| Тип питания | DC (постоянный ток), резервирование 1+1 |
| Направление воздушного потока | Front-to-back (спереди назад) |
| Вентиляторы | Резервированные, горячая замена |
| Форм-фактор | 19", 2U |
| Размеры (Ш?Г?В) | 440?545?89 мм |
| Вес нетто | ~15 кг |
| Размеры упаковки (Ш?Г?В) | 550?650?200 мм |
| Диапазон температур при эксплуатации | от 0°C до +45°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность при эксплуатации | 5–90% (без конденсата) |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Для каких задач предназначен Juniper ACX6360?
Это транспортный маршрутизатор для сетей операторов связи и крупных ЦОД. Используется для агрегации трафика 100G/200G, организации магистральных каналов, поддержки MPLS/Segment Routing и синхронизации времени для 5G.
Что означает приставка OX в названии модели?
OX указывает на оптическую транспортную версию с предустановленными портами CFP2. Модели без OX обычно имеют только QSFP28 порты.
Какие модули можно использовать в портах CFP2?
Поддерживаются модули CFP2 для 100GE (например, LR4) и 200GE (SR4, LR4, ER4). Рекомендуются оптические трансиверы Juniper или совместимые сторонние.
Поддерживает ли коммутатор MACsec и как его активировать?
Да, аппаратная поддержка MACsec (802.1ae) встроена, но для активации требуется приобрести лицензию MACsec Right to Use (RTU) отдельно. После установки лицензии шифрование настраивается через Junos.
Какое питание используется: AC или DC?
Стандартная комплектация ACX6360-OX-DC включает блоки питания постоянного тока (DC). Версия с AC (ACX6360-OX-AC) доступна под заказ.
Можно ли разбить порты QSFP28 на несколько логических портов?
Да, с помощью breakout-кабелей каждый порт QSFP28 можно разделить на 4x25GE (или 4x10GE при использовании QSFP+). Это увеличивает плотность портов.
Какова максимальная пропускная способность устройства?
Коммутационная способность составляет более 3 Тбит/с в неблокируемой конфигурации. Точное значение зависит от количества установленных модулей и режимов работы портов.
Поддерживает ли маршрутизатор синхронизацию времени для мобильных сетей?
Да, в полной мере. Поддерживаются SyncE (G.8262) и PTP (IEEE 1588v2) с профилями G.8275.1 и G.8275.2, необходимыми для 5G fronthaul/backhaul.
Какие функции безопасности доступны без дополнительных лицензий?
Базовые ACL, storm control, защита контрольной плоскости (CoPP). MACsec требует лицензии RTU. Расширенные функции (например, IPsec) могут быть активированы дополнительно.
Где можно установить ACX6360: в серверной или в стойке ЦОД?
Устройство имеет стандартный форм-фактор 2U, крепится в 19-дюймовую стойку. Охлаждение front-to-back оптимально для ЦОД. Допустимая температура эксплуатации до +45°C.
Основные характеристики
ACX6360 Optical Transport, 20xQSFP28/ QSFP+, 8xCFP2, redundant fans and DC power supplies, front-to-back airflow (MACsec Right to Use must be ordered separately)
