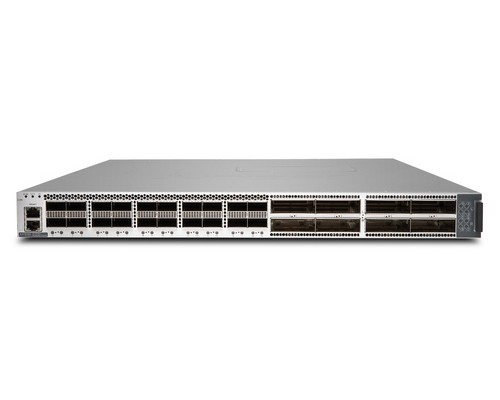

Juniper ACX6360 (ACX6360-OX-AC) — высокопроизводительный транспортный маршрутизатор для агрегации и передачи трафика в сетях операторов связи и крупных предприятий. Оснащён 20 портами QSFP28/QSFP+ (100G/40G) и 8 портами CFP2 (100G/200G), что обеспечивает общую ёмкость до 3,6 Тбит/с. Устройство поддерживает резервирование вентиляторов и блоков питания AC, направление воздушного потока спереди назад. MACsec шифрование трафика (лицензия приобретается отдельно). Идеальное решение для оптических транспортных сетей (OTN), IP/MPLS и агрегации услуг.
Высокая производительность и масштабируемость
Маршрутизатор Juniper ACX6360 построен на мощной платформе Junos OS: пропускная способность до 3,6 Тбит/с, производительность обработки пакетов более 2 миллиардов пакетов в секунду. Платформа обеспечивает полную неблокируемую коммутацию на всех портах.
20 портов QSFP28/QSFP+ (40G/100G)
- Гибкость: порты поддерживают стандарты 40GBASE-SR4/LR4 и 100GBASE-SR4/LR4/ER4 в зависимости от используемых оптических модулей.
- Высокая плотность: до 20 портов 100G или 40G для подключения магистральных каналов и серверных ферм.
- Поддержка breakout-кабелей: возможность разделения одного порта 100G на 4x25G или 4x10G.
8 портов CFP2 (100G/200G)
Порты CFP2 предназначены для подключения оптических интерфейсов дальней связи (DWDM, OTN). Поддерживают скорости 100G и 200G на канал, что позволяет строить высокоскоростные магистрали на большие расстояния.
Управление и безопасность сети
Управляемый транспортный маршрутизатор L2/L3 предоставляет полный набор инструментов для администрирования и защиты.
Инструменты управления
- CLI Junos OS — единая командная строка для всех устройств Juniper.
- Web-интерфейс (J-Web) — удобное управление через браузер.
- NETCONF / REST API — автоматизация и интеграция с SDN.
- SSH / SNMPv3 / TACACS+ — защищённый удалённый доступ и мониторинг.
Политики безопасности
- MACsec (802.1ae) — шифрование трафика на канальном уровне (лицензия приобретается отдельно).
- ACL (IPv4/IPv6) — фильтрация трафика на всех уровнях.
- Фильтрация MAC-адресов — контроль доступа к портам.
Гибкая сегментация: VLAN и VPN
Поддержка 802.1Q VLAN (до 4094), MPLS L2/L3 VPN, VPLS — для изоляции клиентов и услуг в операторских сетях.
Дополнительные возможности и протоколы
Агрегация каналов (LACP / MC-LAG)
Объединение портов в логические каналы для увеличения пропускной способности и отказоустойчивости. Поддержка Multi-chassis LAG (MC-LAG) для резервирования двух устройств.
OTN (Optical Transport Network)
Полная поддержка OTN-инкапсуляции (OTU2/OTU4), прямой доступ к оптической транспортной сети без дополнительного оборудования.
MPLS и Segment Routing (SR-MPLS, SRv6)
Маршрутизация на основе меток, поддержка Traffic Engineering (TE) и Fast Reroute (FRR) для обеспечения QoS и отказоустойчивости.
Синхронизация (SyncE, IEEE 1588v2)
Поддержка точной синхронизации времени и частоты для мобильных сетей 4G/5G и финансовых приложений.
Совместимое оборудование и аксессуары
Для полноценной работы Juniper ACX6360 рекомендуется использовать сертифицированные оптические модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP28 (100G) | Juniper QSFPP-100GBASE-SR4, LR4, ER4; совместимые сторонние (FS.com, Finisar) | Для портов QSFP28 — дальность до 40 км (ER4) |
| Оптические модули CFP2 (100G/200G) | Juniper CFP2-100GBASE-DWDM, CFP2-200G-DWDM; совместимые (Coriant, Acacia) | Для портов CFP2 — до 2000 км с усилителями |
| Разветвительные кабели (Breakout) | QSFP28-to-4x25G SFP28, QSFP28-to-4x10G SFP+ | Для разделения одного порта 100G на четыре 25G/10G |
| Медные кабели для управления | Ethernet RJ-45, консольный RJ-45 – USB | Для первоначальной настройки и мониторинга |
| Крепления для стойки | Входят в комплект (19", 2U) | Дополнительно можно заказать удлинённые направляющие |
Аналоги Juniper ACX6360
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | NCS 2016 (NCS-2K-200G) | 20 портов 100G (QSFP28), 8 портов 200G (CFP2), OTN, MPLS, MACsec. Принадлежит той же нише транспортных маршрутизаторов. |
| Nokia | 1830 PSS-16 | До 16 слотов для плат 100G/200G, полная поддержка OTN/WDM, часто используется в сетях операторов. |
| Huawei | OptiX OSN 9800 U16 | Модульная платформа, до 16 слотов, поддержка 100G/200G/400G, более высокая ёмкость, но выше цена. |
| Ciena | 6500 Packet-Optical | Гибридный пакетно-оптический транспорт, поддержка 100G/200G/400G, часто применяется в магистральных сетях. |
Рекомендация: При выборе аналога обращайте внимание на количество портов 100G/200G, поддержку OTN, MPLS и MACsec. Для операторских сетей также важна интеграция с системами управления (NMS/EMS).
Кому подойдёт Juniper ACX6360
Рекомендуется, если вам нужно:
- Построить транспортную сеть с пропускной способностью от 100G до 200G на канал.
- Агрегировать трафик от множества клиентов (L2/L3 VPN, VPLS).
- Поддержка OTN для прямого подключения к DWDM оборудованию.
- Высокая плотность портов в компактном форм-факторе 2U.
- Надёжное решение с резервированием питания и вентиляторов.
- MACsec шифрование для безопасности каналов.
Вероятно, не подойдёт, если:
- Вам нужно всего несколько портов 1G/10G — устройство избыточно и дорого.
- Не требуется поддержка OTN, MPLS или MACsec.
- Бюджет ограничен — есть более доступные агрегирующие маршрутизаторы (например, Juniper ACX5448).
- Нужны порты 400G — смотрите в сторону Juniper PTX10008 или Cisco NCS 2020.
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 440 x 520 x 89 мм (Ш?Г?В), вес 14,5 кг. Крепится в стандартную 19-дюймовую стойку. Вентиляторная система охлаждения с направлением воздушного потока спереди назад (front-to-back).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, может устанавливаться в серверных, ЦОД и технических помещениях.
Технические характеристики
| Модель | Juniper ACX6360 |
| Артикул | ACX6360-OX-AC |
| ID | 48404 |
| Серия | ACX6000 |
| Уровень | L2/L3 (транспортный) |
| Операционная система | JUNOS 20.1R1 и выше |
| Порты QSFP28/QSFP+ | 20 x 40G/100G |
| Порты CFP2 | 8 x 100G/200G |
| Пропускная способность (полный дуплекс) | 3,6 Тбит/с |
| Производительность пакетов (MPPS) | 2100 MPPS |
| Таблица MAC адресов | 256 000 |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q, Q-in-Q |
| Память FLASH | 64 Гб (SSD) |
| Объем ОЗУ | 16 Гб |
| Гарантия | Juniper Limited Warranty (1 год, расширяется) |
| Тип питания | AC 100-240 В, 50/60 Гц (два резервируемых блока) |
| Потребляемая мощность (тип.) | 950 Вт |
| Коммутационная матрица | 3,6 Тбит/с |
| Тип установки | Стоечное (2U) |
| Порты консольные | RJ-45, USB |
| Порты управления | 1 x RJ-45 1GbE (OOB) |
| MACsec | Да (лицензия приобретается отдельно) |
| Агрегация каналов (LACP/MC-LAG) | Да |
| IGMP Snooping | Да |
| MPLS (LDP, RSVP-TE, L3VPN, VPLS) | Да |
| Segment Routing (SR-MPLS, SRv6) | Да |
| OTN (OTU2/OTU4) | Да |
| Synchronization (SyncE, IEEE 1588v2) | Да |
| ACL (IPv4/IPv6) | Да |
| Управление | CLI, J-Web, NETCONF, REST API |
| Размеры (Ш?Г?В) | 440?520?89 мм |
| Вес нетто | 14,5 кг |
| Монтаж в стойку | Да, 2U |
| Направление воздушного потока | Front-to-back |
| Диапазон температур при эксплуатации | от 0°C до +45°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Относительная влажность при хранении | 5–95% |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Для каких задач предназначен Juniper ACX6360?
Для транспортных сетей операторов связи и крупных предприятий: агрегация трафика, OTN, MPLS, IP/MPLS, поддержка 100G/200G магистралей, подключение узлов доступа.
Какие оптические модули поддерживаются в портах CFP2?
Поддерживаются модули CFP2 100GBASE-DWDM и 200G-DWDM, а также совместимые сторонние трансиверы. Рекомендуется использовать оригинальные Juniper или проверенных вендоров (Acacia, Finisar).
Нужна ли отдельная лицензия для MACsec?
Да, MACsec Right to Use (RTU) приобретается отдельно. Без лицензии функция заблокирована. Само оборудование аппаратно поддерживает шифрование.
Можно ли использовать ACX6360 без OTN?
Да, устройство работает как обычный IP/MPLS маршрутизатор. OTN — дополнительная возможность для прямого подключения оптических транспортных сетей.
Какая максимальная дальность передачи на портах CFP2?
С модулями DWDM и усилителями дальность может достигать 2000 км и более. Для модулей 100G ER4 — до 40 км.
Поддерживает ли коммутатор стек?
Физическое стекирование не поддерживается. Для резервирования используются MC-LAG, VRRP и механизмы MPLS FRR.
Какие методы управления доступны?
CLI (через консоль или SSH), J-Web (HTTP/HTTPS), NETCONF, REST API. Все протоколы удалённого доступа поддерживают шифрование.
Можно ли установить ACX6360 в стойку?
Да, это стандартный 19-дюймовый корпус высотой 2U. В комплекте идут направляющие и крепления.
Какой бюджет питания у устройства?
Типовое потребление 950 Вт (два блока питания AC с резервированием 1+1). Возможна установка блоков DC (опционально).
Поддерживает ли ACX6360 MPLS и Segment Routing?
Да, полная поддержка MPLS (LDP, RSVP-TE, L3VPN, VPLS) и Segment Routing (SR-MPLS и SRv6). Это ключевые функции для транспортных сетей.
Основные характеристики
ACX6360 Optical Transport, 20xQSFP28/ QSFP+, 8xCFP2, redundant fans and AC power supplies, front-to-back airflow (MACsec Right to Use must be ordered separately)
