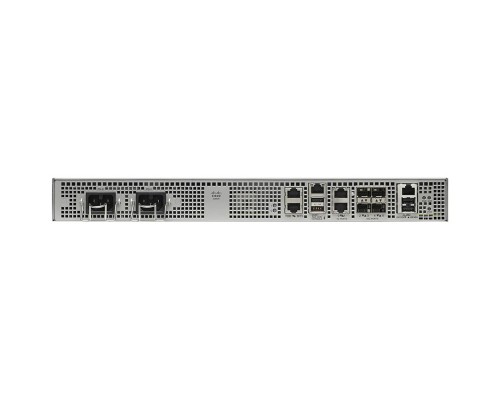

Cisco ASR 920-4SZ-A — агрегирующий маршрутизатор уровня доступа / агрегации, предназначенный для построения Ethernet-сетей операторского класса. Оснащён 8 слотами для интерфейсных модулей, 4 ГБ ОЗУ и 2 ГБ Flash-памяти. Поддерживает технологии 10/100/1000Base-T, 1000Base-X и 10GBase-X, резервный источник питания и монтаж в 19″ стойку (1U). Идеальное решение для обеспечения надёжной маршрутизации и агрегации трафика в сетях операторов связи и крупных предприятий.
Высокая производительность и модульность
Маршрутизатор построен на базе мощного процессора и ASIC-чипов Cisco, обеспечивающих скорость обработки пакетов до 80 Mpps (зависит от конфигурации). Коммутационная матрица устройства позволяет одновременно обрабатывать трафик на всех портах без блокировок.
8 слотов для интерфейсных модулей
- Гибкая конфигурация — установка любых комбинаций портов 1G/10G Ethernet (медных или оптических).
- Поддержка многорежимных и одномодовых трансиверов — SFP, SFP+, XFP в зависимости от модуля.
- Резервирование аплинков — до 8 портов 10GbE для агрегации трафика от коммутаторов доступа.
1 порт управления RJ-45
Выделенный консольный порт для первоначальной настройки и мониторинга. Доступен через CLI или Web-интерфейс.
Маршрутизация и безопасность сети
Операционная система Cisco IOS XE предоставляет полный набор протоколов маршрутизации и средств защиты.
Протоколы маршрутизации
- OSPF, EIGRP, BGP, RIP — динамическая маршрутизация для любых топологий.
- MPLS (LDP, RSVP-TE) — построение MPLS-сетей с поддержкой Traffic Engineering.
- Segment Routing (SR-MPLS) — упрощение управления трафиком и масштабируемость.
Безопасность управления
- ACL (IPv4/IPv6) — гибкая фильтрация трафика.
- SSH, SSL, SNMPv3 — защищённые протоколы удалённого доступа.
- AAA, TACACS+, RADIUS — централизованная аутентификация и авторизация.
Качество обслуживания (QoS)
Многоуровневая политика QoS, включая классификацию, маркировку, ограничение скорости, гарантированную полосу пропускания для критичных сервисов (VoIP, видеоконференции).
Дополнительные возможности и протоколы
NAT / PAT
Преобразование сетевых адресов для подключения локальных сетей к интернету или к частным WAN.
VRF (Virtual Routing and Forwarding)
Изоляция маршрутных таблиц для разных клиентов или сервисов на одном устройстве.
Ethernet OAM (CFM, Y.1731, 802.3ah)
Инструменты мониторинга и диагностики Ethernet-соединений операторского уровня.
Резервный источник питания (RPS)
Поддержка внешнего резервного блока питания для повышения отказоустойчивости.
Совместимое оборудование и аксессуары
Для полноценной работы ASR 920-4SZ-A рекомендуется использовать сертифицированные модули и компоненты Cisco или совместимые сторонние.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Интерфейсные модули (8 слотов) | Cisco A900-IMA8Z (8x1G/10G), A900-IMA8S (8x1G), A900-IMA8T (8x1000Base-T), комбинации | Подбираются исходя из требуемых портов |
| Трансиверы SFP+ (10GbE) | Cisco SFP-10G-SR-S (многомод), SFP-10G-LR-S (одномод), сторонние (FS.com, 10GTek) | Для портов 10GBase-X |
| Трансиверы SFP (1GbE) | Cisco GLC-SX-MM, GLC-LH-SM, сторонние | Для портов 1000Base-X |
| Медные кабели / патч-корды | Cat5e/Cat6 (до 100 м), оптика LC/LC duplex | Для медных портов и оптических соединений |
| Блоки резервного питания | Cisco ASR 920 RPS (модульный, отдельно) | Повышает надёжность при сбоях питания |
| Консольный кабель | USB-to-Serial (FTDI), DB9-RJ45 | Для настройки через CLI |
Аналоги Cisco ASR 920-4SZ-A
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с аналогичной модульной архитектурой и производительностью.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | ASR 900 (серия 900) | Более высокая производительность, поддержка 100GbE, больше слотов. Более дорогой сегмент. |
| Cisco | ISR 4461 | Интегрированный маршрутизатор, меньше слотов (3), но встроенные порты 1G/10G. Подходит для филиалов. |
| Huawei | NE20E-S2 | Агрегирующий маршрутизатор, 8 слотов, MPLS, 10GbE. Близкий по функционалу, конкурентоспособная цена. |
| Juniper | MX204 | 1U, 8 слотов, поддержка 10GbE/100GbE, Junos. Для операторов, высокая производительность. |
| Nokia (Alcatel-Lucent) | 7250 IXR-6e | Шасси 2U, 6 слотов, до 100GbE, для агрегации мобильных и фиксированных сетей. |
Рекомендация: ASR 920-4SZ-A — оптимальный выбор для агрегации трафика в сетях Metro Ethernet, GPON, L2/L3 VPN. Если нужны порты 100GbE или больше слотов, смотрите в сторону Cisco ASR 900 или Juniper MX204.
Кому подойдёт Cisco ASR 920-4SZ-A
Рекомендуется, если вам нужно:
- Агрегировать трафик от коммутаторов доступа (1G/10G) к ядру сети.
- Построить MPLS-сеть с поддержкой L2/L3 VPN и QoS.
- Обеспечить резервирование аплинков и блоков питания.
- Гибкая модульная архитектура (8 слотов под разные интерфейсы).
- Использовать в среде оператора связи или крупного предприятия.
Вероятно, не подойдёт, если:
- Вам нужно всего 4-5 портов для филиала — избыточно, лучше ISR 1100/4300.
- Не требуются протоколы MPLS, BGP, OSPF — можно обойтись L3-коммутатором.
- Требуются порты 100GbE — смотрите в сторону ASR 9000 или Juniper MX204.
- Бюджет ограничен — рассмотрите Huawei NE20E-S2 или более простые модели Cisco.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 442 × 228 × 25 мм (Ш × Г × В), вес ≈ 4,0 кг (зависит от установленных модулей). Монтируется в стандартную 19-дюймовую стойку. Вентиляторная система охлаждения с возможностью замены без выключения.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +70°C
- Хранение: от -20°C до +85°C
- Влажность: 5–95% (без конденсата) при работе
Устойчив к условиям серверных помещений, узлов связи и технических комнат.
Технические характеристики
| Модель | Cisco ASR 920-4SZ-A |
| Артикул | ASR-920-4SZ-A |
| Серия | ASR 920 |
| Тип продукта | Маршрутизатор |
| Порт управления | Да (RJ-45 консоль) |
| Общее количество слотов расширения | 8 (для интерфейсных модулей) |
| Сетевые технологии | 10/100/1000Base-T, 1000Base-X, 10GBase-X |
| Технология Ethernet | 10 Гбит Ethernet |
| Оперативная память (RAM) | 4 ГБ |
| Flash память | 2 ГБ |
| Форм-фактор | 1U, 19″ |
| Высота | 2,5 см |
| Ширина | 38,1 см |
| Глубина | 22,8 см |
| Поддерживаемый резервный источник питания | Да (внешний RPS) |
| Возможность монтировать в стойку | Да |
| Максимальная рабочая температура | +70 °C |
| Диапазон влажности при эксплуатации | 5–95% (без конденсата) |
| Производитель | Cisco |
Часто задаваемые вопросы
Для каких задач предназначен Cisco ASR 920-4SZ-A?
Для агрегации Ethernet-трафика в сетях Metro Ethernet, GPON, MPLS, а также в роли пограничного маршрутизатора у операторов связи и крупных предприятий. Поддерживает L2/L3 VPN, QoS, Segment Routing.
Сколько слотов для модулей и какие порты можно установить?
8 слотов. Доступны модули с 8 портами 1G/10G (оптика или медь), а также комбинированные. Конкретный набор портов зависит от установленных модулей.
Поддерживает ли маршрутизатор MPLS и BGP?
Да, в полном объёме: MPLS LDP, RSVP-TE, BGP (включая VPNv4/v6, EVPN). Поддерживается Segment Routing (SR-MPLS).
Какой объём оперативной и flash-памяти?
4 ГБ оперативной памяти (RAM) и 2 ГБ flash-памяти. Этого достаточно для работы с крупными таблицами маршрутизации и несколькими VRF.
Можно ли установить резервный блок питания?
Да. Поддерживается внешний резервный источник питания (RPS) для обеспечения бесперебойной работы.
В каких условиях можно эксплуатировать маршрутизатор?
Рабочий диапазон температур от 0 до +70 °C, влажность 5–95% без конденсата. Устанавливается в серверных стойках (1U).
Поддерживает ли устройство функции безопасности?
Да: ACL (IPv4/IPv6), управление доступом AAA (TACACS+, RADIUS), SSH/SSL, контроль трафика на основе зон (Zone-Based Firewall).
Какие аналоги существуют у других производителей?
Huawei NE20E-S2, Juniper MX204, Nokia 7250 IXR-6e. При выборе обращайте внимание на количество слотов, поддержку MPLS и бюджет PoE.
Можно ли управлять маршрутизатором удалённо?
Да: CLI (через SSH/Telnet), Web-интерфейс, SNMP, NetFlow для мониторинга.
Какова максимальная скорость обработки пакетов?
Зависит от конфигурации модулей, но платформа способна обрабатывать до 80 Mpps (млн пакетов в секунду) в типовых сценариях.
