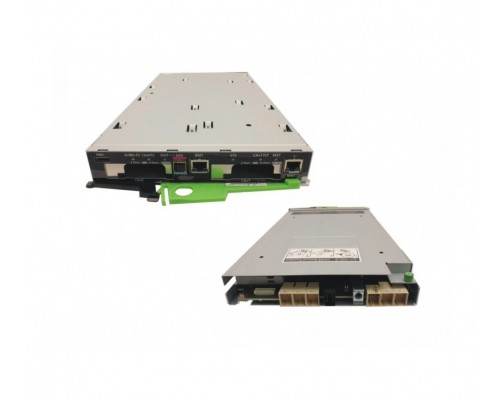

Контроллерный модуль Fujitsu DX200S5 ETACX2FF (арт. ETACX2FF) — высокопроизводительный контроллер для систем хранения данных серии ETERNUS DX200 S5. Оснащён двумя портами 10Gb iSCSI SFP+ для подключения к сети хранения по протоколу iSCSI. Модуль обеспечивает надёжное управление массивами, аппаратную обработку команд SCSI и поддержку расширенных функций (снапшоты, репликация, RAID). Решение оптимизировано для сред виртуализации, резервного копирования и баз данных, требующих высокой пропускной способности.
Высокая производительность для систем хранения
Контроллер построен на базе современного процессора и выделенной логики обработки iSCSI. Два порта 10Gb SFP+ обеспечивают общую пропускную способность до 20 Гбит/с (с полным дуплексом). Аппаратный ускоритель RAID минимизирует задержки при операциях ввода-вывода.
Два порта 10Gb iSCSI
- Интерфейсы SFP+ — поддерживают оптические и медные трансиверы 10GbE (SFP+).
- iSCSI — протокол хранения по IP-сети, не требующий специализированной SAN-инфраструктуры.
- Поддержка Jumbo Frames — повышение эффективности передачи больших блоков данных.
Совместимость с ETERNUS DX200 S5
Модуль ETACX2FF предназначен для установки в шасси ETERNUS DX200 S5. Обеспечивает полную интеграцию с дисковыми полками, контроллерами расширения и ПО управления ETERNUS.
Управление и надёжность
Контроллерный модуль поддерживает полный набор функций для администрирования и обеспечения отказоустойчивости.
Инструменты управления
- ETERNUS Web GUI — веб-интерфейс для настройки, мониторинга и обновления прошивки.
- CLI (Command Line Interface) — текстовое управление для продвинутых администраторов.
- SNMP — интеграция с системами мониторинга (Nagios, Zabbix).
Защита данных
- Поддержка RAID 0, 1, 5, 6, 10 — выбор уровня надёжности под конкретную задачу.
- Снапшоты (мгновенные снимки) — быстрое восстановление данных.
- Репликация (синхронная/асинхронная) — резервирование на удалённую систему.
- Шифрование данных (опционально) — защита от несанкционированного доступа.
Поддержка виртуализации
Модуль полностью совместим с VMware vSphere, Microsoft Hyper-V и Citrix XenServer. Поддерживает VAAI, ODX и другие API для разгрузки гипервизора.
Дополнительные возможности
Агрегация каналов (MPIO)
Использование двух портов iSCSI одновременно для балансировки нагрузки и отказоустойчивости с помощью Multipath I/O.
Thin Provisioning
Динамическое выделение дискового пространства — экономия места и гибкость.
Обновление прошивки без остановки
Поддержка последовательного обновления микропрограммы с сохранением доступа к данным.
Совместимое оборудование и аксессуары
Для работы модуля ETACX2FF необходим совместимый трансивер SFP+ 10GbE и соответствующее шасси ETERNUS.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси для контроллера | Fujitsu ETERNUS DX200 S5 (любая конфигурация) | Один или два контроллера |
| Оптические трансиверы SFP+ 10GBASE-SR/LR | Fujitsu PY-SFP10GB-SR, PY-SFP10GB-LR; совместимые (FS.com, Cisco SFP-10G-SR) | Максимальная длина до 300 м (SR) или 10 км (LR) |
| Медные кабели SFP+ (DAC) | Пассивные DAC-кабели 1-7 м, активные до 15 м | Для коротких соединений без оптики |
| Кабели Ethernet для iSCSI | Cat6a/Cat7 UTP/FTP, S/FTP (10GbE) | Рекомендуется экранированная пара |
| Дисковые полки расширения | Fujitsu ETERNUS DX200 S5 Expansion Shelf | До 264 дисков на систему |
Аналоги контроллерного модуля Fujitsu DX200S5 ETACX2FF
Если модель недоступна или требуется сравнение с другими вендорами, рассмотрите следующие решения.
| Производитель | Модель/Артикул | Ключевые отличия |
|---|---|---|
| Fujitsu | ETACX3FF (3-й порт 10Gb iSCSI) | Дополнительный порт, больше пропускная способность |
| Dell EMC | PowerVault ME4024 (контроллер iSCSI) | Аналогичный функционал, 4 порта 10Gb, другой форм-фактор |
| HPE | HPE Alletra 4110 (контроллер iSCSI) | Более высокая производительность, поддержка NVMe, дороже |
| NetApp | NetApp AFF A150 (контроллер iSCSI) | Flash-оптимизирован, высокие цены |
| Lenovo | ThinkSystem DE4000H (контроллер iSCSI) | Близкая стоимость, 4 порта 10Gb, простая настройка |
Рекомендация: Для проектов с уже существующим оборудованием Fujitsu предпочтителен оригинальный модуль. При старте с нуля стоит также рассмотреть HPE Alletra 4110.
Кому подойдёт Fujitsu ETACX2FF
Рекомендуется, если:
- Вы строите SAN на базе iSCSI с производительностью до 20 Гбит/с.
- Используете системы хранения Fujitsu ETERNUS DX200 S5.
- Требуется поддержка снапшотов, репликации и тонкого выделения.
- Нужна полная интеграция с VMware/Hyper-V.
- Важна корпоративная надёжность и гарантия Fujitsu.
Вероятно, не подойдёт, если:
- Необходимы порты Fibre Channel (FC) — для FC нужны другие контроллеры.
- Используется система другого вендора — модуль не совместим.
- Достаточно 1G iSCSI — можно рассмотреть более дешёвые контроллеры.
- Требуется более 2 портов 10Gb — смотрите ETACX3FF или другие семейства.
Конструкция и условия эксплуатации
Форм-фактор платы контроллера
Компактный модуль для установки в отсек контроллера ETERNUS DX200 S5. Размеры: 44 × 246 × 450 мм (В×Ш×Г), вес около 2,5 кг. Алюминиевый корпус с пассивным радиатором и активным охлаждением (вентилятор).
Диапазон рабочих температур
- Эксплуатация: от +5°C до +40°C
- Хранение: от -20°C до +60°C
- Влажность: 20–80% (без конденсата) при работе, до 95% при хранении
Может устанавливаться в стандартных серверных помещениях, стойках 19".
Технические характеристики
| Производитель | Fujitsu |
| Модель | DX200S5 ETACX2FF |
| Артикул | ETACX2FF |
| Тип устройства | Контроллерный модуль |
| Назначение | Для стоек серии ETERNUS DX200 S5 |
| Интерфейс подключения | iSCSI |
| Количество портов | 2 |
| Скорость портов | 10 Гбит/с |
| Тип портов | SFP+ (поддерживаются 10GBASE-SR/LR, DAC) |
| Комплектация | Без трансиверов SFP+ |
| Внутренний интерфейс | PCIe 3.0 x8 (к шасси) |
| Поддержка протоколов | iSCSI (RFC 3720), CHAP, Header/Data Digest |
| Максимальное количество LUN | 512 |
| Поддержка RAID | 0, 1, 5, 6, 10 |
| Снапшоты | До 1024 на том |
| Репликация | Синхронная / асинхронная |
| Thin Provisioning | Да |
| Управление | Web GUI, CLI, SNMP |
| Поддержка MPIO | Да |
| Jumbo Frames | До 9000 байт |
| Размеры (В×Ш×Г) | 44×246×450 мм |
| Вес нетто | 2500 г |
| Энергопотребление | 125 Вт (типовое) |
| Рабочая температура | +5°C ~ +40°C |
| Температура хранения | -20°C ~ +60°C |
| Относительная влажность (работа) | 20–80% без конденсата |
Часто задаваемые вопросы
Для каких систем подходит Fujitsu ETACX2FF?
Только для стоек хранения Fujitsu ETERNUS DX200 S5. Он вставляется в шасси и берёт на себя управление дисковыми полками.
Какие трансиверы нужны для работы?
Требуются SFP+ 10GbE (10GBASE-SR или LR). Также можно использовать пассивные/активные DAC-кабели. Трансиверы не входят в комплект.
Можно ли использовать модуль с системами других вендоров?
Нет. Модуль жёстко привязан к архитектуре ETERNUS DX200 S5 и не поддерживается в других шасси.
Поддерживает ли модуль виртуализацию?
Да, полностью совместим с VMware vSphere (VAAI), Microsoft Hyper-V (ODX) и Citrix XenServer.
Как обновлять прошивку?
Обновление производится через веб-интерфейс ETERNUS Web GUI. Поддерживается обновление без остановки работы (последовательное, если два контроллера).
Сколько дисков можно подключить к одному контроллеру?
Один модуль ETACX2FF управляет дисковыми полками через внутренние шины. Максимум для всей системы DX200 S5 — 264 диска с учётом полок расширения.
Какие средства безопасности предусмотрены?
CHAP-аутентификация iSCSI, поддержка ACL по IP, опциональное аппаратное шифрование данных (через специальный модуль).
Что входит в комплект поставки?
Только контроллерный модуль ETACX2FF. Трансиверы SFP+ и оптические кабели приобретаются отдельно.
Основные характеристики
