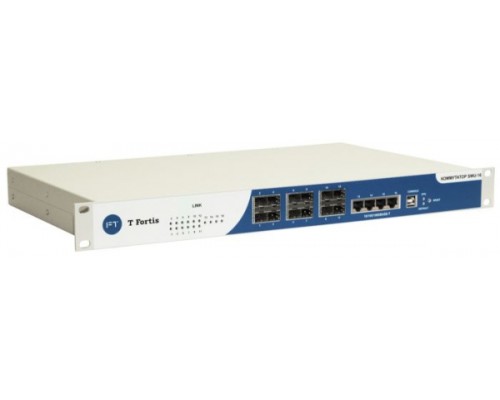

Tfortis SWU-16T — промышленный неуправляемый гигабитный коммутатор, разработанный специально для построения оптоволоконных магистралей и агрегации трафика в сложных условиях эксплуатации. Устройство оснащено 12 портами 1000Base-X (SFP) для оптического подключения и 4 портами 10/100/1000Base-T (RJ-45) для медных соединений. Коммутатор отличается расширенным диапазоном рабочих температур, высокой надежностью и готов к установке в уличных шкафах, на промышленных объектах и в системах видеонаблюдения с протяженной оптической инфраструктурой.
Высокая производительность и оптическая гибкость
Коммутатор построен на базе неблокируемой коммутационной матрицы с пропускной способностью 32 Гбит/с и скоростью перенаправления пакетов 23,8 млн пакетов/с. Это гарантирует передачу данных со всех 16 портов на полной гигабитной скорости без потерь и задержек. Преобладание оптических портов (12 из 16) делает устройство идеальным решением для агрегации оптических линий и построения магистральных сегментов сети.
Портовая конфигурация
- 12 x портов SFP 1000Base-X: оптические слоты для установки трансиверов SX/LX/ZX. Поддерживают подключение на расстояния от 550 м (многомод) до 80-120 км (одномод). Обеспечивают полную защиту от электромагнитных помех и гальваническую развязку.
- 4 x порта RJ-45 10/100/1000Base-T: гигабитные медные порты для подключения локальных устройств — видеорегистраторов (NVR), серверов, управляющих контроллеров или конечного оборудования на расстоянии до 100 м.
Промышленная надежность и специализированные функции
Несмотря на неуправляемый форм-фактор (Plug and Play), коммутатор предлагает продвинутые аппаратные функции, критически важные для промышленных систем:
Расширенный температурный диапазон
Коммутатор работает в диапазоне температур от -40°C до +75°C, что позволяет устанавливать его в неотапливаемых уличных шкафах, на промышленных объектах и в регионах с экстремальным климатом без использования дополнительных систем обогрева.
Пассивное охлаждение
Металлический корпус с ребрами радиатора обеспечивает эффективный пассивный отвод тепла. Отсутствие вентиляторов исключает выход из строя движущихся частей, повышает надежность и делает устройство полностью бесшумным.
Защита от перенапряжений и помех
Встроенная защита портов от импульсных перенапряжений и гальваническая развязка обеспечивают надежную работу оборудования в условиях грозовой активности, нестабильного электропитания и высокого уровня электромагнитных помех.
Резервирование питания
Поддержка двойного ввода питания постоянного тока (DC) с автоматическим переключением при отказе одного из источников. Это критически важно для систем безопасности и видеонаблюдения, где требуется максимальная доступность сети.
Функция Relay-контакта
Наличие релейного выхода для передачи аварийного сигнала на внешнюю систему мониторинга при отказе питания или критической неисправности коммутатора.
Совместимое оборудование и аксессуары
Для полноценной работы Tfortis SWU-16T рекомендуется использовать сертифицированные модули и компоненты промышленного класса.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1000Base-X) | Tfortis SFP-GE-SX/LX/ZX промышленного класса, а также совместимые сторонние (Cisco GLC-SX-MM, FS.com) | Для подключения к портам SFP на расстояния от 550 м (многомод) до 80-120 км (одномод) |
| Оптический кабель | Одномодовый OS2 (9/125 мкм) или многомодовый OM3/OM4 (50/125 мкм) | Выбор зависит от установленного трансивера и требуемой дальности |
| Промышленные источники питания | Блоки питания DC 12-48В с промышленным сертификатом (Mean Well, Phoenix Contact) | Для организации резервного питания с двойным вводом |
| Кабельная продукция (для RJ-45) | Витая пара Cat5e/Cat6 с экранированием (FTP/STP) | Для подключения локальных устройств на расстояния до 100 м |
| Крепления | DIN-рейка (входит в комплект), настенные кронштейны, монтаж в 19" стойку | Для гибкой установки в промышленных шкафах и серверных |
Аналоги Tfortis SWU-16T
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Tfortis | SWU-12T | Младшая модель с 8 портами SFP и 4 портами RJ-45. Меньшая плотность оптических портов. |
| Tfortis | SWU-24T | Старшая модель с большим количеством портов для более крупных магистральных узлов. |
| Moxa | EDS-518A | Промышленный коммутатор с 16 портами (комбинация SFP и RJ-45). Расширенный функционал управления, более высокая цена. |
| Korenix | JetNet 5618G | Промышленный коммутатор с 16 гигабитными портами (комбо). Прямой конкурент в промышленном сегменте. |
| Westermo | MD4516-GTX | Промышленный коммутатор корпоративного класса. Расширенный функционал, более высокая стоимость. |
Кому подойдёт Tfortis SWU-16T
Рекомендуется, если вам нужно:
- Построить оптоволоконную магистраль с агрегацией до 12 оптических линий.
- Обеспечить работу оборудования в экстремальных температурах от -40°C до +75°C.
- Организовать помехозащищенное подключение на промышленных объектах (заводы, подстанции, нефтегаз).
- Получить высокую отказоустойчивость с резервированием питания.
- Разместить оборудование в неотапливаемых уличных шкафах.
- Использовать бесшумное устройство с пассивным охлаждением.
- Интегрировать коммутатор в систему аварийного мониторинга (Relay-контакт).
Вероятно, не подойдёт, если:
- Требуется управляемый коммутатор с настройкой VLAN, ACL и другими функциями L2+.
- Необходимо подключить более 4 устройств по медному кабелю RJ-45.
- Оборудование будет установлено в отапливаемом офисном помещении (избыточная стоимость промышленного класса).
- Требуется подача питания PoE на подключенные устройства (модель не поддерживает PoE).
- Бюджет проекта сильно ограничен и не требует промышленного класса защиты.
Конструкция и условия эксплуатации
Промышленный металлический корпус
Прочный металлический корпус с ребрами радиатора обеспечивает эффективный пассивный отвод тепла без использования вентиляторов. Устройство поддерживает монтаж на DIN-рейку (входит в комплект), настенное крепление или установку в 19-дюймовую стойку. Степень защиты IP40 обеспечивает защиту от проникновения твердых предметов более 1 мм.
Диапазон рабочих температур
- Эксплуатация: от -40°C до +75°C
- Хранение: от -40°C до +85°C
- Влажность: от 5% до 95% (без конденсата)
- Виброустойчивость: соответствует промышленным стандартам IEC 60068-2-6
- Ударопрочность: соответствует IEC 60068-2-27
Устройство предназначено для установки в промышленных шкафах, уличных кроссах, неотапливаемых технических помещениях и на объектах с повышенными вибрациями.
Технические характеристики
| Модель | Tfortis SWU-16T |
| Тип коммутатора | Неуправляемый промышленный гигабитный коммутатор |
| Общее количество портов | 16 |
| Порты оптические | 12 x SFP 1000Base-X |
| Порты медные | 4 x RJ-45 10/100/1000Base-T |
| Пропускная способность матрицы | 32 Гбит/с |
| Скорость перенаправления пакетов | 23,8 млн пакетов/с (Mpps) |
| Таблица MAC-адресов | 16K |
| Буфер пакетов | 4 Мбайт |
| Метод коммутации | Store-and-Forward |
| Индикация | Светодиодная (Power, Link/Act для каждого порта, Fault) |
| Защита | Защита от перенапряжения, гальваническая развязка, защита от короткого замыкания |
| Резервирование питания | Двойной ввод DC, автоматическое переключение |
| Relay-контакт | Да (аварийный выход) |
| Материал корпуса | Металл (алюминиевый сплав) |
| Способ охлаждения | Пассивное (без вентилятора) |
| Степень защиты | IP40 |
| Рабочая температура | от -40°C до +75°C |
| Относительная влажность | 5% - 95% (без конденсата) |
| Виброустойчивость | IEC 60068-2-6 |
| Ударопрочность | IEC 60068-2-27 |
| Габариты (ШxГxВ) | 150 x 130 x 55 мм |
| Вес нетто | около 1,5 кг |
| Способ монтажа | DIN-рейка (в комплекте), настенный, в 19" стойку |
| Питание | DC 12-48В (двойной ввод для резервирования) |
| Потребляемая мощность | до 25 Вт (без учета оптических модулей) |
| EMC | FCC Part 15, CE, FCC, UL, промышленные стандарты |
| Гарантия | 3 года (стандартная) |
Часто задаваемые вопросы
Можно ли использовать коммутатор на улице без шкафа?
Коммутатор имеет степень защиты IP40, что означает защиту от пыли и твердых предметов, но не защищает от влаги. Для уличной установки необходимо использовать герметичный уличный шкаф с классом защиты IP65/IP66. Однако расширенный температурный диапазон от -40°C до +75°C позволяет работать в неотапливаемых шкафах без дополнительных систем обогрева.
Как работает резервирование питания?
Коммутатор поддерживает двойной ввод питания постоянного тока (DC 12-48В). Вы можете подключить два независимых источника питания (например, от разных фаз или с резервным аккумулятором). При отказе одного источника коммутатор автоматически переключается на второй без прерывания работы и без потери данных.
Какие оптические трансиверы можно использовать?
Коммутатор совместим со стандартными SFP-модулями 1000Base-X. Можно использовать как многомодовые (SX, до 550 м), так и одномодовые (LX до 10 км, ZX до 80 км, EX/ZX+ до 120 км) трансиверы. Для промышленного применения рекомендуется выбирать модули с расширенным температурным диапазоном (-40°C до +85°C).
Можно ли использовать медные SFP-модули (1000Base-T)?
Да, в порты SFP можно установить медные SFP-модули (1000Base-T SFP), которые преобразуют оптический слот в дополнительный порт RJ-45. Это позволяет гибко конфигурировать коммутатор под конкретные задачи, увеличивая количество медных портов при необходимости.
Что такое функция Relay-контакта?
Relay-контакт — это релейный выход, который замыкается или размыкается при возникновении аварийной ситуации (например, отказ питания или критическая неисправность). Этот сигнал можно подключить к внешней системе мониторинга, пожарной сигнализации или SCADA-системе для оперативного оповещения о проблемах с коммутатором.
Шумит ли коммутатор при работе?
Нет, коммутатор оснащен пассивной системой охлаждения без вентиляторов, что делает его полностью бесшумным. Это достигается за счет алюминиевого корпуса с ребрами радиатора, который эффективно отводит тепло. Отсутствие движущихся частей также повышает надежность и срок службы устройства в промышленных условиях.
Как осуществляется монтаж коммутатора?
Коммутатор поддерживает несколько способов монтажа: на стандартную DIN-рейку (35 мм), что является наиболее распространенным способом установки в промышленных шкафах; настенное крепление с использованием дополнительных кронштейнов; установку в 19-дюймовую стойку с использованием монтажного адаптера. Крепления для DIN-рейки входят в комплект поставки.
Какая защита предусмотрена от перенапряжений и помех?
Коммутатор оснащен комплексной системой защиты: защита от импульсных перенапряжений на всех портах, гальваническая развязка для защиты от контуров заземления, защита от короткого замыкания и перегрузки по току. Оптические порты обеспечивают полную гальваническую развязку и защиту от электромагнитных помех, что критически важно для промышленных объектов.
Требуется ли специальная настройка через компьютер?
Нет, коммутатор является неуправляемым и работает по принципу "Plug and Play". Не требуется никакой программной настройки — достаточно установить оптические модули, подключить кабели и подать питание. Коммутатор автоматически настроит соединения и начнет передавать данные.
Подходит ли коммутатор для систем видеонаблюдения?
Да, коммутатор отлично подходит для построения магистральных сегментов систем видеонаблюдения. 12 оптических портов позволяют агрегировать трафик от удаленных камер, подключенных через другие коммутаторы, и передавать его на центральный видеорегистратор (NVR) через медные порты RJ-45 или оптическую магистраль. Помехозащищенное оптическое подключение критически важно для объектов с высоким уровнем электромагнитных помех.
Поддерживает ли коммутатор Jumbo-фреймы?
Да, коммутатор поддерживает передачу Jumbo-фреймов размером до 9 Кбайт. Это повышает эффективность передачи больших объемов данных и снижает нагрузку на процессоры подключенных устройств, что особенно важно для систем видеонаблюдения с высокими битрейтами.
