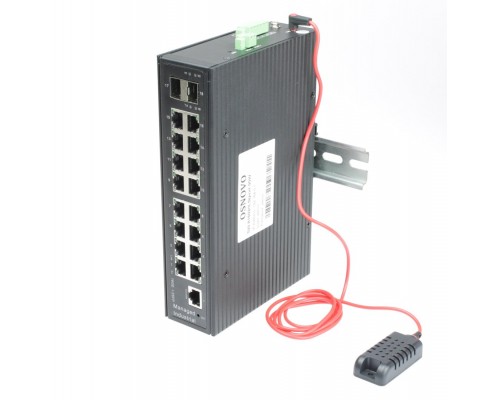

OSNOVO SW-81602/ILS(Port 90W, 600W) — промышленный управляемый (L2+) HiPoE коммутатор Gigabit Ethernet, созданный для самых требовательных задач в сложных условиях эксплуатации. Устройство оснащено 2 портами 10/100/1000Base-T с поддержкой PoE BT (до 90 Вт на порт), 14 портами 10/100/1000Base-T с PoE (до 30 Вт на порт) и 2 оптическими портами 1000Base-X (SFP). Общий бюджет PoE составляет внушительные 600 Вт. Коммутатор обеспечивает глубокое управление трафиком, высочайшую надежность и готов к работе в экстремальных температурах, идеально подходящ для промышленных систем видеонаблюдения, автоматизации и беспроводных сетей.
Промышленная производительность и HiPoE
Коммутатор построен на базе высокопроизводительной неблокируемой коммутационной матрицы с пропускной способностью 36 Гбит/с и скоростью перенаправления пакетов 26,78 млн пакетов/с. Это гарантирует передачу данных со всех 18 портов на полной гигабитной скорости без потерь. Наличие портов с поддержкой стандарта PoE BT (802.3bt) позволяет запитывать самое энергоемкое оборудование без использования дополнительных блоков питания.
Портовая конфигурация
- 2 x GE (10/100/1000Base-T) с PoE BT: порты повышенной мощности с поддержкой 4-парного питания до 90 Вт каждый. Идеальны для PTZ-камер с мощным обогревом, панорамных камер и современных точек доступа Wi-Fi 6.
- 14 x GE (10/100/1000Base-T) с PoE: стандартные гигабитные порты с поддержкой 802.3af/at (до 30 Вт на порт) для подключения базовых IP-камер, VoIP-телефонов и IoT-устройств.
- 2 x GE SFP (1000Base-X): оптические слоты для установки трансиверов, обеспечивающих помехозащищенное магистральное соединение на расстояния до 120 км.
Управление уровнем L2+ и безопасность
Управляемый промышленный коммутатор предоставляет сетевому администратору полный контроль над сетью через интуитивный Web-интерфейс, CLI или SNMP.
Инструменты управления и оптимизации
- VLAN (802.1Q) — сегментация сети, Private VLAN и Voice VLAN для изоляции и приоритизации трафика.
- Link Aggregation (LACP) — агрегация каналов для увеличения пропускной способности магистрали и отказоустойчивости.
- STP/RSTP/MSTP — защита от петель и быстрая сходимость сети при резервировании линий.
- IGMP Snooping — оптимизация доставки мультикаст-трафика (важно для IPTV и многопоточного видео).
- QoS — приоритизация критичного трафика (например, видео с камер или сигналов управления).
Политики безопасности и управление PoE
- 802.1X и ACL — контроль доступа на уровне портов и глубокая фильтрация трафика.
- DHCP Snooping и ARP Inspection — защита от сетевых атак и поддельных серверов.
- Интеллектуальное управление PoE — мониторинг потребления, расписание включения/отключения портов, приоритизация портов при нехватке общего бюджета.
Совместимое оборудование и аксессуары
Для полноценной и безопасной работы OSNOVO SW-81602/ILS рекомендуется использовать компоненты промышленного класса.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1000Base-X) | OSNOVO SFP-GE-SX/LX/ZX промышленного класса (-40...+85°C) | Для подключения к портам SFP на расстояния от 550 м до 120 км |
| Энергоемкие IP-камеры и Wi-Fi 6 | PTZ-камеры с обогревом, точки доступа Ubiquiti, TP-Link, MikroTik | Требуют питания до 90 Вт (стандарт 802.3bt) через порты 1-2 |
| Промышленные источники питания | Блоки питания DC 48-56В с промышленным сертификатом (Mean Well) | Для организации резервного питания с двойным вводом |
| Кабельная продукция | Витая пара Cat5e/Cat6 (100% медь, сечение 0.5 мм) с экранированием | Для передачи 90 Вт критически важно использовать качественный медный кабель |
| Крепления | DIN-рейка (в комплекте), комплект для монтажа в 19" стойку | Для гибкой установки в промышленных шкафах и серверных |
Аналоги OSNOVO SW-81602/ILS(Port 90W, 600W)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы промышленного класса.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| OSNOVO | SW-81602/ILS (базовая версия) | Аналогичная портовая формула, но с другим общим бюджетом PoE или без расширенного температурного диапазона. |
| Moxa | IKS-6728A-485 | Промышленный управляемый коммутатор с PoE. Высокая надежность, но обычно меньший бюджет PoE и нет портов 90 Вт. |
| Korenix | JetNet 6628G-485 | Промышленный L2+ коммутатор с гигабитными портами и PoE. Прямой конкурент в сегменте тяжелых промышленных задач. |
| Westermo | MD4528-GTX | Премиальный промышленный коммутатор. Более высокая стоимость, расширенные протоколы маршрутизации. |
Кому подойдёт OSNOVO SW-81602/ILS(Port 90W, 600W)
Рекомендуется, если вам нужно:
- Построить промышленную сеть с питанием самых энергоемких устройств (до 90 Вт на порт).
- Обеспечить работу оборудования в экстремальных температурах от -40°C до +75°C.
- Получить глубокие функции управления L2+ (VLAN, LACP, ACL, 802.1X, QoS).
- Организовать помехозащищенную магистраль через оптические линии (SFP).
- Гибко управлять потреблением PoE и расписанием работы портов.
- Обеспечить высочайшую отказоустойчивость с резервированием питания и кольцевыми топологиями.
Вероятно, не подойдёт, если:
- Требуется простой неуправляемый коммутатор "Plug and Play" без настройки ПО.
- Оборудование будет установлено в обычном офисном помещении (избыточная стоимость промышленного класса).
- Не требуются порты с мощностью 90 Вт, а общий бюджет 600 Вт избыточен (можно выбрать более дешевые модели).
- Бюджет проекта строго ограничен и не позволяет приобрести оборудование промышленного уровня.
Конструкция и условия эксплуатации
Промышленный металлический корпус
Прочный металлический корпус с пассивным охлаждением (или интеллектуальными вентиляторами в зависимости от ревизии) обеспечивает надежный отвод тепла. Устройство поддерживает монтаж на DIN-рейку (входит в комплект) или в 19-дюймовую стойку. Степень защиты IP40 и наличие релейного аварийного выхода делают его идеальным для критичных инфраструктурных объектов.
Диапазон рабочих температур
- Эксплуатация: от -40°C до +75°C
- Хранение: от -40°C до +85°C
- Влажность: от 5% до 95% (без конденсата)
- Виброустойчивость и ударопрочность: соответствует промышленным стандартам IEC
Устройство предназначено для установки в уличных шкафах, на заводах, подстанциях, транспорте и объектах с тяжелыми условиями эксплуатации.
Технические характеристики
| Модель | OSNOVO SW-81602/ILS(Port 90W, 600W) |
| Тип коммутатора | Промышленный управляемый (L2+) HiPoE коммутатор |
| Общее количество портов | 18 |
| Порты HiPoE (90W) | 2 x GE (10/100/1000Base-T) RJ45 PoE BT |
| Порты PoE (30W) | 14 x GE (10/100/1000Base-T) RJ45 PoE |
| Порты Uplink оптические | 2 x GE SFP (1000Base-X) |
| Стандарты PoE | IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt |
| Максимальная мощность на порт | 90 Вт (порты 1-2), 30 Вт (порты 3-16) |
| Общий бюджет PoE | 600 Вт |
| Пропускная способность матрицы | 36 Гбит/с |
| Скорость перенаправления пакетов | 26,78 млн пакетов/с (Mpps) |
| Таблица MAC-адресов | 16K |
| Буфер пакетов | 4 Мбайт |
| Метод коммутации | Store-and-Forward |
| Управление | Web GUI, CLI, SNMP, Telnet/SSH |
| Функции L2+ | VLAN, LACP, STP/RSTP/MSTP, IGMP Snooping, QoS, ACL, 802.1X |
| Защита | Защита от перенапряжения 4 кВ, гальваническая развязка |
| Резервирование питания | Двойной ввод DC, автоматическое переключение |
| Relay-контакт | Да (аварийный релейный выход) |
| Материал корпуса | Металл (алюминиевый сплав) |
| Способ охлаждения | Пассивное / Активное (в зависимости от ревизии) |
| Степень защиты | IP40 |
| Рабочая температура | от -40°C до +75°C |
| Относительная влажность | 5% - 95% (без конденсата) |
| Габариты (ШxГxВ) | 160 x 140 x 55 мм |
| Вес нетто | около 1,8 кг |
| Способ монтажа | DIN-рейка (в комплекте), настенный, в 19" стойку |
| Питание | DC 48-56В (двойной ввод для резервирования) |
| Потребляемая мощность | до 700 Вт (с учетом PoE нагрузки) |
| EMC | FCC, CE, UL, промышленные стандарты |
| Гарантия | 3 года (стандартная) |
Часто задаваемые вопросы
В чем преимущество портов с мощностью 90 Вт (PoE BT)?
Стандарт IEEE 802.3bt (PoE++) использует все 4 пары витой пары для передачи питания, что позволяет подавать до 90 Вт на устройство. Это необходимо для современных точек доступа Wi-Fi 6, мощных PTZ-камер с обогревом и поворотным механизмом, а также промышленных IoT-контроллеров, которым не хватает стандартных 30 Вт.
Как распределяется общий бюджет PoE 600 Вт?
Общий бюджет составляет 600 Вт. Вы можете, например, подключить два устройства по 90 Вт (180 Вт) и еще 14 устройств по 30 Вт (420 Вт), что в сумме даст ровно 600 Вт. Коммутатор оснащен интеллектуальной системой управления, которая позволяет задать приоритеты портов: если бюджет будет превышен, питание будет отключено на портах с низким приоритетом.
Какой кабель нужно использовать для питания 90 Вт?
Для безопасной передачи 90 Вт критически важно использовать качественную витую пару Cat5e или Cat6 из 100% меди с сечением жилы не менее 0.5 мм (24 AWG). Использование омедненного алюминия (CCA) или тонкого кабеля может привести к перегреву, потере мощности и возгоранию.
Можно ли использовать коммутатор на улице без шкафа?
Коммутатор имеет степень защиты IP40, что защищает от пыли и твердых предметов, но не от влаги. Для уличной установки необходимо использовать герметичный шкаф IP65/IP66. Однако расширенный температурный диапазон от -40°C до +75°C позволяет работать в неотапливаемых шкафах без дополнительных систем обогрева.
Как осуществляется настройка коммутатора?
Настройка осуществляется через удобный Web-интерфейс или через командную строку (CLI) через консольный порт или SSH. Также поддерживается управление по SNMP для интеграции с системами сетевого мониторинга (NMS).
Как работает резервирование питания?
Коммутатор поддерживает двойной ввод питания постоянного тока (DC 48-56В). Вы можете подключить два независимых источника питания. При отказе одного источника коммутатор автоматически переключается на второй без прерывания работы и без потери данных.
Что такое функция Relay-контакта?
Relay-контакт — это релейный выход, который меняет свое состояние при возникновении аварийной ситуации (например, отказ питания или критическая неисправность). Этот сигнал можно подключить к внешней системе мониторинга или SCADA-системе для оперативного оповещения о проблемах с коммутатором.
Поддерживает ли коммутатор кольцевые топологии сети?
Да, коммутатор поддерживает протоколы STP, RSTP и MSTP, а также специализированные промышленные протоколы быстрого восстановления кольца (в зависимости от прошивки), что позволяет обеспечить время восстановления связи менее 20 мс при обрыве линии.
Можно ли монтировать коммутатор в серверную стойку?
Да, коммутатор можно установить в 19-дюймовую стойку с использованием специального монтажного адаптера (приобретается отдельно). Также в комплект входят крепления для монтажа на стандартную DIN-рейку, что является наиболее популярным способом в промышленных шкафах.
Шумит ли коммутатор при работе?
Учитывая высокий бюджет PoE (600 Вт), коммутатор оснащен эффективной системой охлаждения. В зависимости от нагрузки и температуры окружающей среды, вентиляторы могут регулировать свои обороты. Устройство предназначено для установки в технических и промышленных помещениях, где уровень шума не является критичным фактором.
