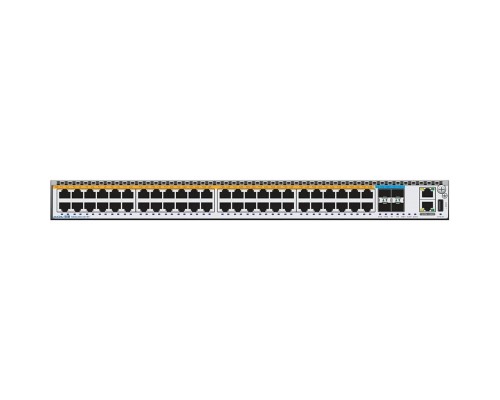

Maipu NSS4330-56TXF (арт. NSS4330-56TXF) — высокопроизводительный управляемый L3-коммутатор для корпоративных сетей, центров обработки данных и облачных инфраструктур. Оснащён 48 портами Gigabit Ethernet (100/1000 Мбит/с) и 6 портами 10G SFP+ для скоростных аплинков. Коммутационная способность 256 Гбит/с и поддержка EVPN/VXLAN позволяют строить гибкие overlay-сети. Двойные резервируемые блоки питания и слот расширения обеспечивают отказоустойчивость и масштабирование. Идеальное решение для сегмента enterprise, требующего высокой плотности портов и продвинутых функций L2/L3.
Высокая производительность и масштабирование
Коммутатор Maipu NSS4330-56TXF построен на современной платформе: пропускная способность до 256 Гбит/с, скорость коммутации до 192 миллионов пакетов в секунду (Mpps). Этого достаточно для неблокирующей работы всех портов одновременно, включая 10-гигабитные интерфейсы.
48 портов Gigabit Ethernet
- 48 портов RJ-45 с автоопределением скорости 100/1000 Мбит/с.
- Поддержка PoE/PoE+ (опционально, при установке соответствующих блоков питания) — питание IP-камер, точек доступа и телефонов.
- Автоматическое согласование дуплекса и управление потоком (802.3x).
6 портов 10G SFP+ для аплинка
Шесть портов SFP+ поддерживают скорость 10 Гбит/с каждый. Используйте оптические трансиверы (SR/LR/LRM) или медные кабели SFP+ для подключения к магистрали, серверам или другим коммутаторам. Возможна работа на скорости 1 Гбит/с для совместимости с оборудованием предыдущего поколения.
Слот расширения NM4A-2QXGEF
В комплекте поставляется модуль расширения NM4A-2QXGEF с 2 портами 40GbE QSFP+. Это позволяет увеличить пропускную способность агрегации или подключиться к ядру сети на сверхвысоких скоростях.
Управление и безопасность сети
Управляемый L3-коммутатор предоставляет полный контроль над трафиком, включая маршрутизацию между подсетями, сегментацию и защиту периметра.
Инструменты управления
- CLI — классическая командная строка (совместимость с Cisco-like синтаксисом).
- Web-интерфейс — интуитивное управление через HTTPS.
- SNMP (v1/v2c/v3) — интеграция с системами мониторинга (Zabbix, Nagios, SolarWinds).
- SSH / Telnet — удалённый доступ с шифрованием.
- Собственная система управления Maipu — централизованное управление парком оборудования.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика по IP, MAC, портам, протоколам.
- Фильтрация MAC-адресов — белые/чёрные списки устройств.
- DHCP Snooping, IP Source Guard, Dynamic ARP Inspection — защита от атак L2.
- 802.1X (аутентификация) — контроль доступа к портам.
Гибкая сегментация: VLAN
До 4096 VLAN (802.1Q) позволяют изолировать отделы, гостевой Wi-Fi, IP-видеонаблюдение и VoIP-трафик. Поддержка QinQ (двойное тегирование) для сервис-провайдеров.
Продвинутые технологии и протоколы
EVPN/VXLAN (overlay-сети)
Поддержка EVPN-VXLAN позволяет строить масштабируемые изолированные сети поверх физической инфраструктуры. Идеально для мультиарендных ЦОД и облачных сред.
Агрегация каналов (LACP)
Объединение до 8 портов в один логический канал для увеличения пропускной способности и отказоустойчивости. Поддержка статической и динамической агрегации.
IGMP/MLD Snooping
Оптимизация доставки группового трафика для IPTV, видеоконференций и других multicast-приложений.
Spanning Tree Protocol (STP, RSTP, MSTP)
Защита от петель в сети и обеспечение резервных путей. Поддержка BPDU Guard, Root Guard.
Маршрутизация L3
Статическая маршрутизация, RIP, OSPF, OSPFv3, BGP (IPv4/IPv6). Возможность использования в качестве пограничного маршрутизатора небольшого офиса.
Совместимое оборудование и аксессуары
Для полноценной работы с Maipu NSS4330-56TXF рекомендуется использовать сертифицированные модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (10 Гбит/с) | Maipu MF-SFP+-SR (многомод), MF-SFP+-LR (одномод), совместимые с SFP+ MSA (Finisar, Cisco, FS.com) | Для портов SFP+ — до 10 км (LR) |
| Медные трансиверы SFP+ (10Gbase-T) | Maipu MF-SFP+-T, сторонние с поддержкой SFP+ MSA | Для подключения по витой паре Cat6a/Cat7 на расстояние до 30 м |
| Модули QSFP+ (40GbE) | Maipu MF-QSFP+-SR4, MF-QSFP+-LR4, сторонние (Cisco 40G-SR4, FS.com) | Для слота расширения NM4A-2QXGEF |
| Блоки питания | Maipu AD120-1S005E (в комплекте 2 шт.), резервные блоки приобретаются отдельно | Горячая замена, мощность 120 Вт каждый |
| Консольный кабель | DB9-RJ45 (RS-232), USB-console (FTDI, Maipu) | Для первоначальной настройки через CLI |
| Патч-корды | Cat6a/Cat7 S/FTP для 10G, LC-LC OM3/OM4 (оптика) | Длина подбирается под топологию |
| Крепления для стойки | В комплекте (19", 1U) | Дополнительно удлинённые направляющие для глубоких шкафов |
Аналоги Maipu NSS4330-56TXF
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | CloudEngine S5735-L48P4XE-A-V2 | 48 PoE+, 4x10G SFP+, поддержка VXLAN, бюджет ниже. |
| Cisco | Catalyst 9300-48UXM | 48 портов mGig (до 100M/1G/2.5G/5G/10G), 4x10G, более высокая цена, StackWise. |
| Juniper | EX4300-48P | 48 PoE+, 4x10G SFP+, Virtual Chassis, Junos OS. Высокая стоимость. |
| D-Link | DGS-3627G/SSFP | 24 10G SFP+, 4 комбо порта, L3, но меньше 1G портов. |
| H3C | S5560-54C-PWR-EI | 48 PoE+, 6x10G SFP+, поддержка IRF (стекирование), близкий аналог. |
| Maipu | NSS4330-24TXF (младшая модель) | 24 порта 1G, 4x10G SFP+, один блок питания, без слота расширения. |
Рекомендация: При выборе аналога обращайте внимание на поддержку EVPN/VXLAN, количество 10G портов и наличие резервирования питания. Maipu NSS4330-56TXF выделяется оптимальным сочетанием цены и функциональности для ЦОД среднего сегмента.
Кому подойдёт Maipu NSS4330-56TXF
Рекомендуется, если вам нужно:
- Построить сеть ЦОД или корпоративную инфраструктуру с высокой плотностью портов 1G и 10G.
- Внедрить overlay-сети на базе EVPN/VXLAN для мультиарендности.
- Обеспечить отказоустойчивость с двойными блоками питания и резервными каналами.
- Маршрутизировать трафик между VLAN с помощью OSPF/BGP.
- Централизованно управлять большим парком коммутаторов Maipu.
Вероятно, не подойдёт, если:
- Требуется всего 8–16 портов для небольшого офиса — модель избыточна.
- Не нужна поддержка L3 и EVPN — достаточно L2-коммутатора.
- Бюджет ограничен — смотрите в сторону Maipu NSS4330-24TXF или D-Link DGS-1510.
- Нужно PoE на всех портах — у NSS4330-56TXF питание опционально.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440 x 300 x 44 мм, вес 7 кг. Крепится в стандартную 19-дюймовую стойку. Вентиляторное охлаждение с регулируемой скоростью вращения (низкий уровень шума в штатном режиме).
Диапазон рабочих температур
- Эксплуатация: от -5°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 5–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, может устанавливаться в серверных и техпомещениях.
Технические характеристики
| Модель | Maipu NSS4330-56TXF |
| Артикул | NSS4330-56TXF |
| Серия | NSS4330 |
| Уровень коммутатора | 3 уровень (L3, статическая и динамическая маршрутизация) |
| Порты доступа Ethernet | 48 x 100/1000M RJ-45 |
| Универсальные порты 10G | 6 x 10G SFP+ |
| Слот расширения | 1 слот (в комплекте модуль NM4A-2QXGEF с 2 портами 40GbE QSFP+) |
| Слоты для блоков питания | 2 (Dual Power Slots, в комплекте 2 блока AD120-1S005E 120 Вт) |
| Пропускная способность | 256 Гбит/с |
| Скорость коммутации | 192 Mpps |
| Таблица MAC-адресов | 16000 MAC-адресов |
| Максимальное количество VLAN | 4096 |
| Поддержка IPv4/IPv6 | Полная поддержка (статическая маршрутизация, RIPng, OSPFv3, BGP) |
| EVPN/VXLAN | Да |
| Технологии безопасности | ACL (IPv4/IPv6), 802.1X, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection |
| Управление | CLI, Web, SSH/Telnet, SNMP v1/v2c/v3, Maipu Controller |
| Память flash / ОЗУ | 512 Мб / 1 Гб |
| Гарантия | 3 года (расширенная гарантия опционально) |
| Тип питания | AC 100-240В, 50/60 Гц, резервирование 1+1 |
| Форм-фактор | 1U, 19", в комплекте крепления |
| Размеры (Ш x Г x В) | 440 x 300 x 44 мм |
| Вес нетто | 7 кг |
| Диапазон рабочих температур | от -5°C до +45°C |
| Диапазон температур хранения | от -20°C до +70°C |
| Относительная влажность при работе | 5–90% (без конденсата) |
| Производитель | Maipu (Китай) |
Часто задаваемые вопросы
Для каких задач подходит Maipu NSS4330-56TXF?
Корпоративные сети уровня enterprise, ЦОД среднего размера, облачные инфраструктуры, требующие высокой плотности портов 1G/10G и поддержки overlay-сетей EVPN/VXLAN. Также подходит для агрегации в крупных офисах и на кампусных сетях.
Сколько блоков питания в комплекте и можно ли их менять горячей заменой?
В комплекте 2 блока питания AD120-1S005E (120 Вт каждый). Они поддерживают горячую замену (hot-swap) и резервирование 1+1. При выходе из строя одного блока второй продолжает питать коммутатор.
Поддерживает ли коммутатор PoE?
Непосредственно порты NSS4330-56TXF не поддерживают PoE. Однако при установке опциональных блоков питания с поддержкой PoE и использовании соответствующих модулей расширения возможна подача питания на устройстве. Для массового PoE рекомендуется использовать модели серии NSS4330-PWR.
Какая маршрутизация поддерживается?
Статическая маршрутизация, RIP/RIPng, OSPF/OSPFv3, BGP (IPv4/IPv6). Коммутатор может выступать в роли пограничного маршрутизатора для небольших сегментов сети.
Что такое модуль NM4A-2QXGEF и зачем он нужен?
Это модуль расширения с 2 портами 40GbE QSFP+, который входит в комплект поставки. Он устанавливается в слот расширения на задней панели и позволяет подключать магистральные каналы 40G для агрегации трафика или соединения с ядром сети.
Можно ли использовать сторонние оптические модули?
Да, коммутатор совместим со стандартными модулями SFP+, QSFP+ MSA. Рекомендуется использовать качественные трансиверы (Finisar, FS.com, Cisco, Maipu). Возможны незначительные ограничения по DDM.
Какая максимальная задержка и есть ли поддержка Jumbo Frames?
Да, поддерживаются Jumbo Frames до 9216 байт. Задержка при коммутации на скорости 10G составляет менее 5 мкс.
Поддерживает ли коммутатор стекирование?
Физическое стекирование не поддерживается. Однако доступна агрегация каналов (LACP) и виртуальное стекирование через VXLAN для объединения нескольких коммутаторов в одну логическую структуру.
Как осуществляется первоначальная настройка?
Через консольный порт (RJ-45) с помощью терминальной программы (PuTTY, SecureCRT). Логин/пароль по умолчанию указаны в документации. Далее можно настроить IP-адрес и продолжить через Web/SSH.
Сколько лет гарантии и есть ли возможность продления?
Стандартно 3 года. Можно приобрести расширенную гарантию до 5 лет или услугу замены в день обращения (NBD).
