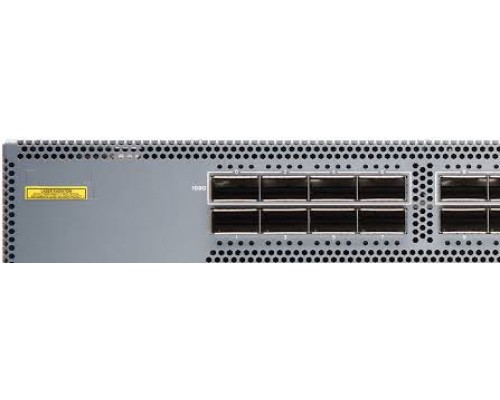

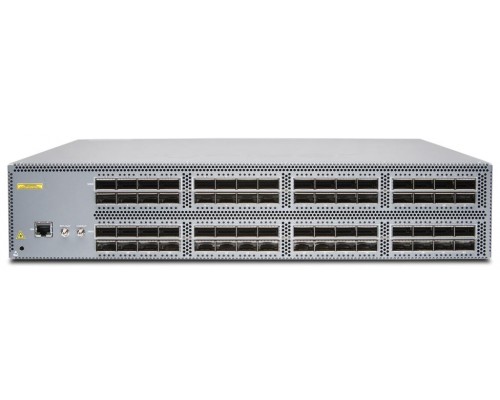

Juniper QFX5200-64Q-DC-AFI — высокопроизводительный коммутатор для центров обработки данных (ЦОД) и крупных корпоративных сетей. Модель содержит 64 порта QSFP+ (40G) / 32 порта QSFP28 (100G), резервные вентиляторы и два блока питания постоянного тока (DC), направление воздушного потока сзади наперёд. Артикул: QFX5200-64Q-DC-AFI. Оборудование поставляется без предустановленного ПО (лицензии на Junos приобретаются отдельно). Идеально подходит для магистральных агрегирующих каналов, соединения серверных стоек и Leaf-Spine архитектур.
Высокая плотность портов и масштабируемость
QFX5200 обеспечивает гибкость под любой сценарий: 64 порта QSFP+ (40 Гбит/с) или 32 порта QSFP28 (100 Гбит/с) при использовании breakout-кабелей. Коммутационная способность достигает 6,4 Тбит/с, что гарантирует неблокируемую производительность для критически важных приложений.
Гибкие варианты подключения
- QSFP28 100G — для высокоскоростных аплинков и соединений Leaf-Spine.
- QSFP+ 40G — совместимость с существующей инфраструктурой 40G.
- Поддержка breakout — один порт 100G можно разделить на 4x25G или 4x10G с помощью оптических делителей.
Резервирование и питание DC
Два блока питания постоянного тока (DC) и резервные вентиляторы с горячей заменой обеспечивают максимальное время безотказной работы. Воздушный поток спереди назад (AFI) оптимизирован для типовых серверных стоек.
Программное обеспечение и управление
Управление осуществляется на базе Junos OS (приобретается отдельно) — одной из самых надёжных и функциональных ОС для сетевого оборудования. Коммутатор поддерживает все современные протоколы маршрутизации и автоматизации.
Ключевые возможности Junos
- EVPN-VXLAN — построение масштабируемых фабрик ЦОД.
- BGP, OSPF, ISIS — полный набор динамических протоколов.
- MPLS и Segment Routing — для операторских сетей и продвинутой инженерии трафика.
- Python и SLAX — автоматизация на основе скриптов.
- Junos Telemetry Interface (JTI) — мониторинг производительности в реальном времени.
Управление и мониторинг
- CLI (командная строка), NETCONF, REST API, Junos Space.
- Протоколы SNMP, sFlow, IPFIX для сбора статистики.
- Интеграция с системами оркестрации (Ansible, Puppet, Chef).
Аналоги Juniper QFX5200-64Q-DC-AFI
На рынке ЦОД присутствует несколько прямых конкурентов с аналогичной плотностью портов 100G/40G. Ниже приведено сравнение ключевых моделей.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | QFX5110-48S-4C | 48 портов 10G/25G + 4 порта 40G/100G, бюджетная модель для небольших ЦОД. |
| Cisco | Nexus 93180YC-FX3 | 48x25G + 6x100G, более высокая плотность 25G, сходная сфера применения. |
| Huawei | CE6860-48S6CQ-EI | 48x25G + 6x100G, поддержка EVPN, конкурентная цена. |
| Dell | PowerSwitch Z9264F-ON | 64 порта 100G (QSFP28), прямой аналог по форм-фактору, открытая ОС. |
| Extreme | X770-32Q (C2) | 32 порта 40G, без поддержки 100G, используется в менее требовательных сегментах. |
| Arista | 7060CX-32S | 32 порта 100G, похожая архитектура, но меньше портов QSFP+. |
Рекомендация: Если требуется именно 64 порта с возможностью работы в режиме 40G или 100G и DC-питание, QFX5200 остается уникальным предложением. Для упрощённых сценариев можно рассмотреть Cisco Nexus 93180YC-FX3 или Dell Z9264F-ON.
Кому подойдёт Juniper QFX5200-64Q-DC-AFI
Рекомендуется, если:
- Строите или модернизируете ЦОД, требуется Leaf-Spine фабрика с высокой пропускной способностью.
- Необходимо агрегировать трафик от серверов 25G/40G и передавать его в ядро 100G.
- Есть выделенная инфраструктура постоянного тока (DC) в стойке.
- Требуется поддержка EVPN-VXLAN и Junos OS для централизованного управления.
- Вы используете автоматизацию Ansible, Python, NETCONF и нуждаетесь в программно-определяемой сети.
Вероятно, не подойдёт, если:
- Вам нужно 24–48 портов для офиса или филиала — избыточно и дорого.
- Используется только переменный ток (AC) — модель предназначена для DC-источников.
- Не требуется поддержка 100G, достаточно 1G/10G — смотрите серию Juniper EX или QFX5110.
- Бюджет ограничен — данное решение относится к премиум-сегменту.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Коммутатор выполнен в стандартном 19-дюймовом корпусе высотой 1U. Глубина 575 мм, вес около 10,5 кг. Предусмотрены крепления для стойки, поддерживается установка в стандартные шкафы.
Охлаждение и питание
- Направление воздушного потока: спереди назад (AFI — Air Flow In).
- Два блока питания постоянного тока (DC) с горячей заменой: номинальное входное напряжение от -40 В до -60 В.
- Резервные вентиляторные модули (N+1) с возможностью замены без выключения.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 5%–90% (без конденсата)
Технические характеристики
| ID товара | 43578 |
| Модель | Juniper QFX5200-64Q-DC-AFI |
| Артикул | QFX5200-64Q-DC-AFI |
| Тип устройства | Коммутатор для ЦОД (Spine / Leaf) |
| Порты QSFP+ (40G) | 64 |
| Порты QSFP28 (100G) | 32 (при использовании breakout или оптики 100G) |
| Коммутационная способность | 6,4 Тбит/с |
| Пропускная способность (пакетная) | до 4 760 Mpps |
| Блоки питания | 2 x DC (постоянный ток), горячая замена |
| Вентиляторы | 4 x резервных (N+1), AFI |
| Направление воздуха | Спереди назад (AFI) |
| Операционная система | Junos OS (лицензируется отдельно) |
| Поддержка стандартов | IEEE 802.3ba (40G/100G), 802.3ae (10G) |
| EVPN-VXLAN | Да (требуется лицензия) |
| Протоколы маршрутизации | BGP, OSPF, ISIS, RIP, Static |
| Управление | CLI, NETCONF, REST, Junos Space, SNMP |
| Автоматизация | Ansible, Puppet, Chef, Python |
| Размеры (Ш x Г x В) | 440 x 575 x 44 мм (1U) |
| Вес нетто | ~10,5 кг |
| Монтаж в стойку | Да, 19 дюймов |
| Температура эксплуатации | от 0°C до +45°C |
| Температура хранения | от -40°C до +70°C |
| Влажность (рабочая) | 5% – 90% без конденсата |
| Источник питания | DC (-40 В … -60 В) |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Что входит в комплект поставки?
Коммутатор, два блока питания DC, набор вентиляторов, консольный кабель, крепления для стойки. ПО Junos не предустановлено (лицензия приобретается отдельно).
Какую скорость можно получить на каждом порту?
Каждый порт может работать как 40G (QSFP+) или 100G (QSFP28) в зависимости от типа трансивера. Поддерживается breakout 100G → 4x25G.
Поддерживается ли EVPN?
Да, EVPN-VXLAN поддерживается при наличии соответствующей лицензии Junos. Этот коммутатор часто используется в роли Spine в фабриках EVPN.
Можно ли заменить блок питания без выключения?
Да, оба блока питания поддерживают горячую замену (Hot-swap). При работе с одним блоком коммутатор сохраняет функциональность, но рекомендуется иметь оба для отказоустойчивости.
В чём разница между QFX5200-64Q-DC-AFI и версией с AC?
Только в типе блоков питания: данная модель использует DC (постоянный ток), версия с AC обозначается как QFX5200-64Q-AFI. Остальные характеристики идентичны.
Какие трансиверы совместимы?
Поддерживаются стандартные QSFP+ (40G-SR4, LR4) и QSFP28 (100G-SR4, LR4, CWDM4). Рекомендуется использовать оригинальные Juniper или совместимые (например, FS.com с разблокировкой).
Можно ли использовать этот коммутатор для IP-телефонии?
Нет, это оборудование ЦОД высокой плотности. Для доступа с PoE используются модели Juniper серии EX.
Сложно ли настраивать коммутатор без Junos Space?
Для базовой настройки достаточно CLI (командной строки). Junos Space упрощает мониторинг, но не обязателен. Документация доступна на сайте Juniper.
Какая гарантия?
Обычно Juniper предоставляет 1 год ограниченной гарантии, но можно расширить до 3-х или 5-ти лет при покупке контракта поддержки.
Можно ли стекировать QFX5200?
Физическое стекирование не поддерживается, однако в роли Spine он отлично работает с любыми Leaf-коммутаторами через EVPN/VXLAN или L3.
Основные характеристики
QFX5200 (hardware only software services sold separately), 64 QSFP+/32 QSFP28 ports, redundant fans, 2 DC power supplies, back-to-front airflow
