Juniper QFX5200-64Q (артикул QFX5200-64Q-AFI) — высокопроизводительный коммутатор для центров обработки данных и корпоративных сетей. Оборудование поставляется без предустановленной операционной системы (лицензии JunOS и сервисы приобретаются отдельно). Коммутатор оснащён 64 портами QSFP+ (40 Гбит/с), которые могут работать как 32 порта QSFP28 (100 Гбит/с) при использовании соответствующих трансиверов. Реализовано резервирование вентиляторов и два блока питания переменного тока (AC), направление воздушного потока — спереди назад (back-to-front). Идеальное решение для построения высокоскоростных ядер сетей, агрегации и спин-листов в архитектуре Clos.
Высокая производительность и ёмкость
Коммутационная способность QFX5200-64Q достигает 5,12 Тбит/с (full duplex) при скорости обработки пакетов до 4,8 млрд пакетов/с. Это обеспечивает неблокируемую работу всех портов, включая режим 100G.
Гибкость портов: 40GE и 100GE
- 64 порта QSFP+ (40 Гбит/с) — для подключения серверов и каналов агрегации.
- Поддержка QSFP28 (100 Гбит/с) — до 32 портов при использовании модулей 100G или специальных кабелей.
- Совместимость с breakout-кабелями — каждый порт 40G может быть разделён на 4x10G (с поддержкой подходящих модулей).
Два блока питания AC с резервированием
В комплекте два горячезаменяемых блока питания мощностью 650 Вт каждый. Поддерживается резервирование N+1, что гарантирует бесперебойную работу даже при выходе из строя одного блока.

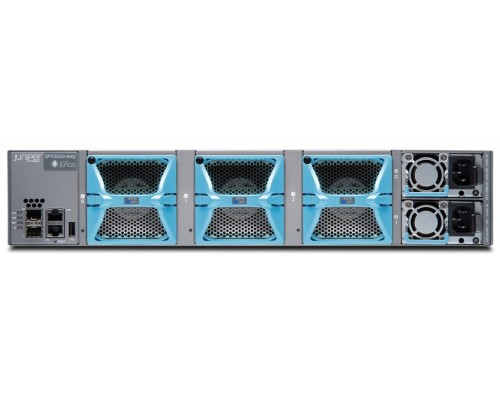

Система охлаждения с направлением back-to-front
Шесть горячезаменяемых вентиляторов обеспечивают охлаждение с воздушным потоком спереди назад (стандарт для большинства ЦОД). Уровень шума снижен благодаря регулировке оборотов в зависимости от температуры.
Управление и безопасность: Juniper JunOS
Коммутатор работает под управлением Juniper JunOS (лицензия приобретается отдельно). Это полнофункциональная операционная система, поддерживающая множество протоколов маршрутизации и виртуализации сети.
Инструменты управления
- CLI (JunOS) — мощная командная строка с автодополнением и commit-механизмом.
- Junos Space / Juniper Extension Toolkit (JET) — централизованное управление и автоматизация.
- NETCONF / YANG — поддержка программно-конфигурируемых сетей (SDN).
- SSH/SSL, RADIUS/TACACS+ — защищённый удалённый доступ и авторизация.
Сетевые функции L3
- MPLS, VPLS, EVPN-VXLAN — организация наложенных сетей и виртуализация.
- BGP, OSPF, ISIS — поддержка полноценной динамической маршрутизации.
- ACL, фильтрация по L2-L4, защита от DoS — многоуровневая безопасность.
Виртуализация и автоматизация
QFX5200 поддерживает EVPN-VXLAN как базовый компонент для построения сетей VXLAN BGP EVPN. Это даёт возможность создавать большие сегментированные сети для виртуализированных ЦОД.
Дополнительные возможности и протоколы
Агрегация каналов (LACP / MC-LAG)
Поддержка стандартной агрегации и Multi-Chassis LAG для отказоустойчивых соединений с одним или несколькими устройствами.
Поддержка DCBX и PFC (Data Center Bridging)
Протоколы для работы с converged-сетями (FCoE, iSCSI) и гарантированной доставкой трафика.
Гибкая маршрутизация
Полноценная L3-маршрутизация: статическая, динамическая (OSPF, IS-IS, BGP). Возможность настройки VRF для изоляции арендаторов.
Программирование и телеметрия
Juniper Analytics, gRPC, поддержка потоковой телеметрии для мониторинга производительности в реальном времени.
Совместимое оборудование и аксессуары
Для полноценной работы QFX5200-64Q рекомендуется использовать сертифицированные оптические модули и кабели Juniper или совместимые с ними. Ниже приведён основной перечень совместимых компонентов.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP+ (40G) | Juniper QFX-QSFP-40G-LR4, SR4, совместимые (Finisar, FS.com) | Для соединения на расстояния до 10 км (LR4) |
| Оптические модули QSFP28 (100G) | Juniper QFX-QSFP-100G-LR4, SR4, совместимые (Cisco, Arista) | До 10 км (LR4), 100 м (SR4) |
| Медные кабели (DAC) | Juniper QFX-PC-40G-SFP+ (1, 3, 5 м) и 100G QSFP28 (1–5 м) | Для соединения на короткие расстояния внутри стойки |
| Консольный кабель | DB9-RJ45 (стандартный) или USB-miniUSB | Для первоначальной настройки через CLI |
| Силовые кабели | Входят в комплект (C13–C14, 10A) | Для подключения к ИБП или розетке |
| Блоки питания и вентиляторы | Juniper QFX5200-PWR-AC (650W) и FAN-5200-BTF | Горячая замена, заказываются отдельно |
Аналоги Juniper QFX5200-64Q
Если модель отсутствует или нужно рассмотреть альтернативы, ниже приведены коммутаторы с похожими характеристиками (48–64 порта 40/100G).
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | QFX5110-48S-4Q | 48x10G + 4x40G, до 2,56 Тбит/с, бюджетный вариант для небольших ЦОД. |
| Juniper | QFX5120-48Y-8C | 48x25G + 8x100G, до 4,8 Тбит/с, более современная платформа. |
| Cisco | Nexus 93180YC-FX3 | 48x25G + 6x100G, до 4,8 Тбит/с, EVPN-VXLAN, ACI. Полный аналог по функциям. |
| Arista | 7050QX-32S | 32x40G QSFP+ (возможен 100G), 2,56 Тбит/с, EOS, популярен в ЦОД. |
| Cisco | Nexus 3548-XL | 48x10G + 4x40G, более низкая производительность. |
| Huawei | CE6851-48S6Q | 48x10G + 6x40G, поддержка VXLAN, бюджетный аналог. |
Рекомендация: При выборе аналога обращайте внимание на количество 100G портов, поддержку EVPN-VXLAN и стоимость лицензий. Для масштабных ЦОД предпочтительны модели с 32+ портами 100G (QFX5200, Arista 7050QX-32S или Cisco Nexus 93180).
Кому подойдёт Juniper QFX5200-64Q
Рекомендуется, если вам нужно:
- Создать высокопроизводительное ядро сети ЦОД (spine или leaf).
- Использовать 40/100G аплинки и агрегацию для серверов.
- Внедрить EVPN-VXLAN для сетевой виртуализации.
- Автоматизировать сеть с помощью Juniper Automation и NETCONF.
- Обеспечить резервирование питания и охлаждения (N+1).
Вероятно, не подойдёт, если:
- Требуются порты 10G и ниже — избыточно и дорого.
- Нет необходимости в 100G — достаточно 10/40G (рассмотрите QFX5110).
- Нужно простое управление без маршрутизации L3 — лучше неуправляемый свитч.
- Бюджет ограничен — аналоги (Arista 7050QX) могут быть дешевле на вторичном рынке.
Конструкция и условия эксплуатации
Металлический корпус, 1U

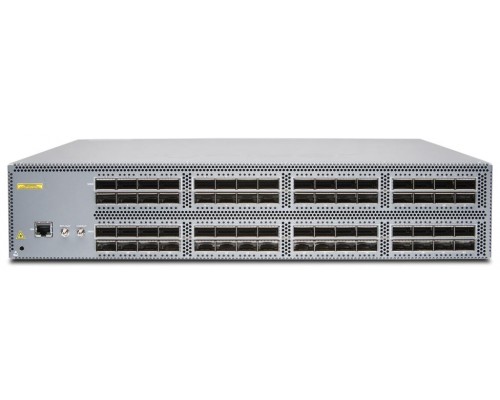

Размеры 440×438×44 мм (Ш×Г×В), вес ~7,8 кг. Крепится в стандартную 19-дюймовую стойку. Передняя панель включает 64 порта QSFP+, индикаторы состояния, консольный порт RJ45 / USB.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C.
- Хранение: от –40°C до +70°C.
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении.
Коммутатор предназначен для установки в серверных и ЦОД с контролируемым микроклиматом. Охлаждение back-to-front обеспечивает эффективный отвод тепла в холодные коридоры.
Технические характеристики
| Модель | Juniper QFX5200-64Q (QFX5200-64Q-AFI) |
| Артикул | QFX5200-64Q-AFI |
| Серия | Juniper QFX5200 |
| Уровень коммутатора | L3 (полноценная маршрутизация) |
| Операционная система | JunOS (лицензия приобретается отдельно) |
| Порты | 64 порта QSFP+ (40 Гбит/с) / до 32 портов QSFP28 (100 Гбит/с) |
| Коммутационная способность | 5,12 Тбит/с (full duplex) |
| Скорость обработки пакетов | ~4,8 млрд п/с (Bpps) |
| Таблица MAC адресов | 256 000 |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q, QinQ |
| Память FLASH | 2 Гб |
| Объем ОЗУ | 4 Гб |
| Гарантия | Ограниченная пожизненная гарантия Juniper (Lifetime Warranty) |
| Тип питания | AC 100–240 В, 50/60 Гц, 2 блока питания (650 Вт каждый) |
| Резервирование питания | N+1, горячая замена |
| Охлаждение | 6 вентиляторов, back-to-front (BTF), горячая замена |
| Тип установки | 19″ стойка, 1U |
| Порты консольные | RJ45, USB (консоль), Micro-USB |
| Поддержка Jumbo-фреймов | 9216 байт |
| Поддержка DCBX/PFC | Да |
| EVPN-VXLAN | Да (аппаратная поддержка) |
| MPLS | Да (L3 MPLS, VPLS) |
| Протоколы маршрутизации | BGP, OSPF, IS-IS, статическая |
| Управление | CLI, NETCONF, YANG, Junos Space, JET |
| Размеры (Ш×Г×В) | 440×438×44 мм |
| Вес нетто | 7,8 кг |
| Размеры упаковки (Ш×Г×В) | 600×500×100 мм |
| Монтаж в стойку | Да, 1U (комплект креплений входит) |
| Диапазон температур при эксплуатации | 0°C до +40°C |
| Диапазон температур при хранении | –40°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Относительная влажность при хранении | 5–95% |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Что означает приставка AFI в артикуле?
AFI — обозначение комплектации: двухстороннее питание AC (Alternating Current), блоки питания 650 Вт, вентиляторы с воздушным потоком назад (Back‑to‑Front). Лицензия на JunOS приобретается отдельно.
Можно ли использовать порты QSFP+ как QSFP28?
Да. Физически порты поддерживают оба формата. При установке модулей QSFP28 (100G) они работают с соответствующей скоростью; количество одновременно используемых 100G портов ограничено аппаратно до 32 (остальные остаются 40G).
Какой максимальный бюджет PoE?
Коммутатор не поддерживает PoE. Все порты предназначены только для передачи данных (40/100 Gbps). Он предназначен для ядра сети, а не для оконечных устройств.
Поддерживает ли коммутатор стекирование?
Физическое стекирование не предусмотрено. Однако поддержка MC-LAG (Multi-Chassis LAG) и EVPN позволяет создавать логически единую систему из нескольких коммутаторов.
Какие порты используются для управления?
На передней панели есть консольный порт RJ45, USB-консоль и Micro-USB. Для удалённого управления используется выделенный порт Ethernet 10/100/1000 (RJ45) на той же панели.
Нужно ли покупать лицензию для работы?
Да. Коммутатор поставляется без предустановленной ОС. Для работы необходимо приобрести лицензию на Juniper JunOS (базовую или расширенную). Возможна покупка лицензии на конкретные функции (EVPN, MPLS).
Какова коммутационная способность в режиме 100G?
При использовании всех 32 портов QSFP28 (100G) суммарная пропускная способность составляет 5,12 Тбит/с (full duplex). В режиме 40G (64 порта) — те же 5,12 Тбит/с (64×40×2 = 5,12 Тбит/с).
В каких условиях можно эксплуатировать коммутатор?
Температура от 0 до +40 °C, влажность 10–90% без конденсата. Допускается установка в серверных стойках с охлаждением back‑to‑front (холодный коридор с передней стороны).
Поддерживает ли коммутатор функции безопасности?
Да: ACL L2/L3/L4, фильтрация по MAC, защита от ARP-спуфинга, DHCP snooping, динамическая ARP inspection, RADIUS/TACACS+ для управления, SSH/SSL. Дополнительные модули безопасности доступны через лицензию.
Можно ли установить коммутатор в стойку с передней дверцей?
Да, корпус 1U с креплениями. Для обеспечения нормального охлаждения убедитесь, что перед стойкой не менее 15 см свободного пространства для забора воздуха.
Основные характеристики
QFX5200 (hardware only software services sold separately), 64 QSFP+/32 QSFP28 ports, redundant fans, 2 AC power supplies, back-to-front airflow
