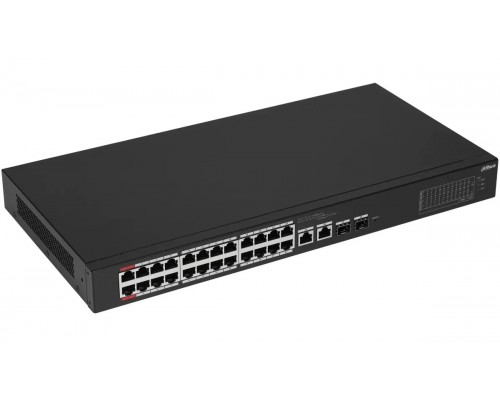

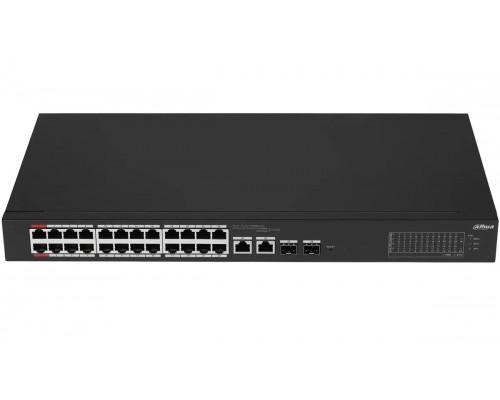

Dahua DH‑CS4226‑24ET‑240 — управляемый L2 коммутатор с 24 портами Fast Ethernet PoE+ (бюджет 240 Вт), двумя комбо‑портами 10/100/1000Base-T/SFP и двумя специализированными портами для стекирования. Поддерживает питание IP‑камер, точек доступа и VoIP‑телефонов по кабелю, расширение сети до 250 метров в режиме Extend, а также базовые механизмы безопасности (ACL, фильтрация MAC). Надёжное и экономичное решение для систем видеонаблюдения, офисных сетей и объектов малого бизнеса.
Высокая производительность и стабильность
Коммутатор построен на современной аппаратной платформе: внутренняя пропускная способность 8,8 Гбит/с, скорость пересылки пакетов — 6,55 Mpps. Этого достаточно для обеспечения неблокируемой работы 24 портов Fast Ethernet и двух гигабитных аплинков.
24 порта Fast Ethernet с PoE+
- Бюджет питания 240 Вт по стандартам 802.3af/at/bt — питайте до 24 устройств (например, 24 камеры по 10 Вт или 8 мощных точек доступа по 30 Вт).
- Автоматическое распознавание PoE — приоритизация портов и защита от перегрузок.
- Режим Extend (до 250 м) — передача данных и питания на расстояние до 250 м при снижении скорости до 10 Мбит/с. Идеально для удалённых камер.
2 гигабитных комбо‑порта + 2 порта стекирования
Два порта 10/100/1000Base-T с возможностью использования оптических SFP‑трансиверов (комбо) служат для подключения к ядру сети или серверам. Дополнительно два порта SFP (1 Гбит/с) предназначены для физического стекирования до 8 устройств — создания единого логического коммутатора с общей таблицей MAC.
Управление и безопасность сети
Полноценное L2‑управление позволяет гибко настраивать трафик, изолировать сегменты и защищать сеть от несанкционированного доступа.
Инструменты управления
- Web‑интерфейс — интуитивная настройка через браузер.
- CLI (Telnet/SSH) — классическая командная строка для продвинутой конфигурации.
- SNMP — мониторинг и интеграция с системами управления.
- Стекание (до 8 устройств) — единая точка управления, упрощение масштабирования.
Политики безопасности
- ACL (Access Control Lists) — фильтрация по IP, MAC, портам.
- Фильтрация MAC‑адресов — белые/чёрные списки устройств.
- DHCP Snooping — защита от подмены DHCP‑серверов.
Гибкая сегментация: VLAN
До 4094 виртуальных сетей (802.1Q) позволяют изолировать отделы, гостевой Wi‑Fi, IP‑видеонаблюдение и VoIP без дополнительного оборудования.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение нескольких портов в один логический канал для увеличения пропускной способности и отказоустойчивости (до 8 групп).
IGMP Snooping
Оптимизация доставки мультикаст‑трафика (IPTV, видеоконференции) — снижает нагрузку на сеть.
Spanning Tree Protocol (STP, RSTP, MSTP)
Защита от петель и обеспечение резервных путей.
Расширение до 250 метров (Extend)
На портах Fast Ethernet можно включить режим, который увеличивает дальность связи до 250 м при скорости 10 Мбит/с — идеально для периметральных камер.
Грозозащита
ESD защита: контактный разряд до 6 кВ, воздушный — до 8 кВ. Повышенная надёжность при установке на улице (в термошкафу).
Совместимое оборудование и аксессуары
Для полноценной работы Dahua DH‑CS4226‑24ET‑240 рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Dahua SFP‑1G‑SX (многомод), SFP‑1G‑LX (одномод), а также совместимые сторонние (FS.com, 10Gtek) | Для портов стекирования и комбо‑портов. Только 1G. |
| Медные трансиверы SFP 1000Base‑T | Dahua SFP‑1G‑T, сторонние (Cisco GLC‑T) | Для комбо‑портов по витой паре до 100 м. |
| Консольный кабель | DB9‑RJ45, USB‑console (FTDI) | Для начальной настройки через CLI. |
| Патч‑корды | Cat5e/Cat6 UTP/FTP для Fast Ethernet; LC/LC duplex для оптики | Длина подбирается под топологию. |
| Крепления для стойки | Входят в комплект (19", 1U) | Стандартные кронштейны. |
Аналоги Dahua DH‑CS4226‑24ET‑240
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dahua | DH‑CS4226‑24ET‑240B | Аналогичный портовый состав, бюджет PoE 240 Вт, но без портов стекирования (только 2 SFP). Цена ниже. |
| Hikvision | DS‑3E2528P‑H | 24 FE PoE + 4 GE combo, бюджет 240 Вт, L2 управление, стекирование не поддерживается. |
| TP‑Link | TL‑SG3428XMP | 24 GE PoE+ (384 Вт), 4 SFP+, L2/L3, статический роутинг, выше бюджет, но и выше цена. |
| Zyxel | GS1920‑24HPv2 | 24 GE PoE+ (250 Вт), 4 SFP, L2 управление, нет стекирования, близкий функционал. |
| Cisco | Catalyst 1000 C1000‑24P‑4G‑L | 24 GE без PoE, 4 SFP, более высокая цена, известный бренд, но без питания. |
Рекомендация: Если нужно стекирование и бюджет PoE 240 Вт, Dahua DH‑CS4226‑24ET‑240 — оптимальный выбор. Для большего количества гигабитных портов обратите внимание на TP‑Link TL‑SG3428XMP.
Кому подойдёт Dahua DH‑CS4226‑24ET‑240
Рекомендуется, если вам нужно:
- Подключить 10–24 PoE‑устройства (камеры видеонаблюдения, точки доступа, телефоны).
- Удалённые объекты на расстоянии до 250 м от коммутатора (режим Extend).
- Управлять трафиком через VLAN, ACL, агрегацию каналов.
- Построить масштабируемую сеть с физическим стекированием (до 8 устройств).
- Бюджетное решение для СКУД, IP‑видеонаблюдения в небольшом офисе или на складе.
Вероятно, не подойдёт, если:
- Требуются гигабитные порты доступа (нужно 24 GE) — рассмотрите модели с 24 GE PoE.
- Необходима высокая пропускная способность (более 9 Гбит/с) — это L2 коммутатор Fast Ethernet.
- PoE не нужен — можно взять аналогичный без PoE дешевле.
- Требуется полная L3 маршрутизация (статическая/динамическая) — только L2.
Конструкция и условия эксплуатации

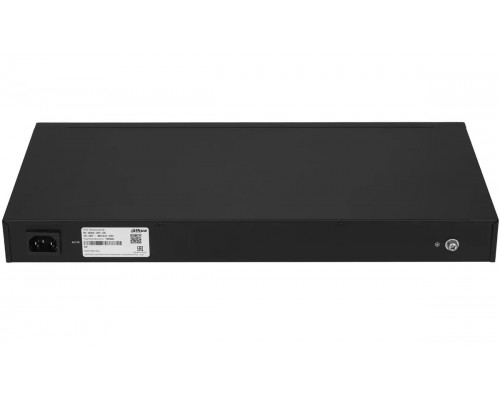

Металлический корпус, 1U
Размеры 440×44×220 мм, вес 2,47 кг. Крепится в стандартную 19‑дюймовую стойку (кронштейны в комплекте). Пассивное охлаждение (без вентиляторов) — бесшумная работа, подходит для установки в переговорных и офисах.
Диапазон рабочих температур
- Эксплуатация: от –10°C до +55°C
- Хранение: от –40°C до +70°C
- Влажность: 5–95% (без конденсата) при хранении, до 90% при работе
Благодаря широкому температурному диапазону и грозозащите может устанавливаться в неотапливаемых помещениях, термошкафах и на улице (под навесом).
Технические характеристики
| Модель | Dahua DH‑CS4226‑24ET‑240 |
| Артикул | DH‑CS4226‑24ET‑240 |
| Вендор | DAHUA |
| EAN код | 6923172571267 |
| Уровень коммутатора | L2 |
| Порты 10/100BASE-TX (Fast Ethernet) | 24 (с PoE+) |
| Порты 10/100/1000BASE-T | 2 (комбо с SFP) |
| Комбо‑порты 10/100/1000BASE‑T / Mini GBIC (SFP) | 2 |
| Порты для стекирования | 2 (SFP 1 Гбит/с) |
| Стекируемый | Да (до 8 устройств) |
| Базовая скорость передачи данных | 10/100/1000 Мбит/с |
| Внутренняя пропускная способность | 8,8 Гбит/с |
| Скорость пересылки пакетов (Mpps) | 6,55 Mpps |
| Таблица MAC‑адресов | 8 K |
| Буфер | 4 МБ |
| PoE бюджет | 240 Вт |
| Стандарты PoE | IEEE 802.3af/at/bt |
| Расширение до 250 м (Extend) | Да (на портах FE) |
| Грозозащита (ESD) | Контактный 6 кВ, воздушный 8 кВ |
| Сетевые стандарты | IEEE802.3, 802.3u, 802.3x, 802.3ab, 802.3z, 802.3af/at/bt |
| Управление | Web, CLI (Telnet/SSH), SNMP |
| Протоколы управления | VLAN (802.1Q), ACL, DHCP Snooping, LACP, IGMP Snooping, STP/RSTP/MSTP |
| Размеры (Ш×Г×В) | 440×44×220 мм |
| Вес нетто | 2,47 кг |
| Габариты упаковки (Д×Ш×В) | 0,54×0,34×0,09 м |
| Монтаж в стойку | 19", 1U (кронштейны в комплекте) |
| Материал корпуса | Металл |
| Исполнение | Внутреннее (помещение / термошкаф) |
| Температура эксплуатации | –10°C … +55°C |
| Температура хранения | –40°C … +70°C |
| Относительная влажность при работе | 10–90% (без конденсата) |
| Относительная влажность при хранении | 5–95% (без конденсата) |
| Срок гарантии | 60 мес. |
Часто задаваемые вопросы
Для каких задач подходит Dahua DH‑CS4226‑24ET‑240?
Для построения сетей видеонаблюдения (до 24 PoE‑камер), офисных сетей с IP‑телефонией, гостиниц, складских помещений. Режим Extend позволяет подключать камеры на расстоянии до 250 м.
Какой максимальный бюджет PoE и сколько устройств можно запитать?
240 Вт. Примерное распределение: 24 камеры по 10 Вт, 12 точек доступа по 20 Вт или 8 устройств по 30 Вт (с учётом запаса). Поддерживаются стандарты af/at/bt, но физически каждый порт ограничен 30 Вт (PoE+).
Что такое «стекирование» и сколько коммутаторов можно объединить?
Физическое стекирование через два выделенных SFP‑порта позволяет объединить до 8 коммутаторов DH‑CS4226‑24ET‑240 в единое логическое устройство с общей таблицей MAC. Управление как одним коммутатором, увеличение количества портов.
Как переключить порт в режим Extend (250 м)?
В web‑интерфейсе или CLI на портах Fast Ethernet (1–24) включается функция «Extend». Скорость снижается до 10 Мбит/с, дальность — до 250 м по витой паре. Питание PoE сохраняется.
Можно ли управлять коммутатором через облачный сервис?
Нет, встроенной облачной поддержки нет. Управление осуществляется локально через web‑интерфейс, CLI или SNMP. Для удалённого доступа используйте VPN или SSH‑туннель.
Поддерживает ли коммутатор VLAN и сколько?
Да, до 4094 VLAN 802.1Q. Можно изолировать трафик разных отделов, камер, телефонов и гостевой сети.
Какая пропускная способность и хватит ли её для 24 камер?
Внутренняя пропускная способность 8,8 Гбит/с, скорость пересылки 6,55 Mpps. Для 24 камер с разрешением 2 Мп и битрейтом ~4 Мбит/с общий трафик ~96 Мбит/с — запас многократный. Пробок не будет.
Можно ли монтировать коммутатор на стену или в стойку?
В комплекте идут кронштейны для установки в 19″ стойку (1U). Для настенного монтажа необходимы дополнительные уголки (не входят в комплект).
Какие меры защиты от перенапряжений предусмотрены?
Встроенная грозозащита: ESD до 6 кВ (контакт) и 8 кВ (воздух). Рекомендуется дополнительно использовать внешние грозоразрядники для уличных камер.
Чем отличается от модели DH‑CS4226‑24ET‑240B?
Версия «B» не имеет портов для стекирования (всего 2 SFP вместо 4). Остальные характеристики идентичны. DH‑CS4226‑24ET‑240 подходит, если нужно объединить несколько коммутаторов стеком.
