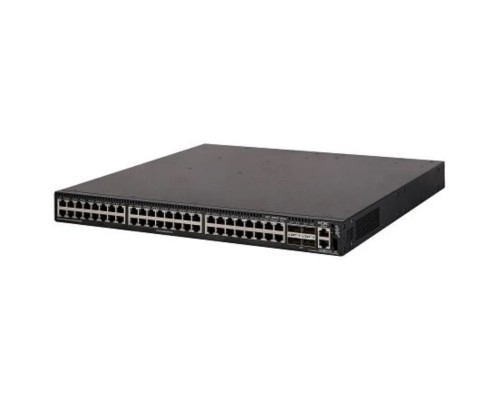

H3C S6520X-54XC-UPWR-SI — L3 Ethernet-коммутатор с 48 портами 1G/2.5G/5G/10GBase-T (UPoE) и 4 портами QSFP+ (40 Гбит/с). Обеспечивает питание мощных устройств: точек доступа Wi-Fi 6, IP-камер 4K, тонких клиентов и систем видеоконференций. Поддерживает продвинутую маршрутизацию (OSPF, BGP), VXLAN, EVPN, MLAG и полный набор функций безопасности. Идеальное решение для ядра сети, ЦОД и сегментов с высокой плотностью 10G.
Высокая производительность и масштабируемость
Коммутационная матрица 2.56 Тбит/с и скорость обработки 190 Mpps обеспечивают неблокируемый обмен данными на всех портах. Устройство поддерживает VXLAN (включая Layer 2 и Layer 3 VXLAN) для построения гибких оверлейных сетей.
48 портов 1G/2.5G/5G/10G с UPoE
- Универсальные порты 10GBase-T с поддержкой UPoE (до 30 Вт на порт) — питайте высокопроизводительные точки доступа и камеры.
- Общий бюджет PoE зависит от выбранного блока питания (до 1400 Вт с двумя БП).
- Автосогласование скорости от 1G до 10G — совместимость с любыми клиентами.
4 порта QSFP+ для 40G восходящих каналов
Четыре порта QSFP+ работают на скорости 40 Гбит/с каждый. Используйте для агрегации трафика ядра сети, подключения серверов и построения кольцевых топологий (ERPS).
Управление и безопасность сети
Полноценный L3-коммутатор с поддержкой статической и динамической маршрутизации (RIP, OSPF, BGP).
Инструменты управления
- CLI (Comware V7) — знакомый интерфейс для сетевых инженеров.
- Web-интерфейс — интуитивное управление через браузер.
- SSH / SSL / SNMP v3 — защищённый удалённый доступ.
- Стекирование до 9 устройств (гирляндное или кольцо) — единая точка управления.
Политики безопасности
- ACL — фильтрация на основе MAC, IP, L4 портов, протоколов.
- 802.1X, RADIUS, TACACS+ — аутентификация устройств.
- DHCP Snooping, ARP Inspection — защита от атак.
Гибкая сегментация: VLAN, VXLAN, EVPN
До 4094 VLAN + VXLAN / EVPN для построения изолированных туннелей через L3 сеть.
Дополнительные возможности и протоколы
MLAG (Multi-chassis Link Aggregation)
Объединение портов двух коммутаторов в один логический канал — отказоустойчивость и балансировка нагрузки.
ERPS (ITU-T G.8032)
Кольцевая топология с временем восстановления <50 мс — для приложений реального времени.
sFlow / NetStream
Мониторинг трафика для анализа и обнаружения аномалий.
Управление питанием UPoE
Приоритизация портов, защита от перегрузки, мониторинг энергопотребления.
Совместимое оборудование и аксессуары
Для полноценной работы H3C S6520X-54XC-UPWR-SI необходимы блоки питания (не входят в комплект) и опциональные модули. Рекомендуемые компоненты:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Блоки питания (AC/DC) | PSR650-12A (650W), PSR1400-12A (1400W), PSR1400-12D (DC) | Горячая замена, резервирование 1+1 |
| Оптические модули QSFP+ (40G) | QSFP-40G-SR4, QSFP-40G-LR4, QSFP-40G-CSR4 (H3C) | До 10 км по многомоду |
| Медные трансиверы 10G SFP+ | SFP-10GBase-T (совместимые) | Для медных портов 10G |
| Консольный кабель | 8-pin mini-USB, RJ45-USB | Для первоначальной настройки CLI |
| Патч-корды | Cat6a/7 (10G), MTP/MPO (40G) | Под топологию |
| Крепления для стойки | Комплект 19" (входит в комплект) | 1U |
Аналоги H3C S6520X-54XC-UPWR-SI
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| H3C | S6520X-54QC-UPWR-SI | 48x10G SFP+ (вместо медных), 4xQSFP+, UPoE — для оптоволоконных сетей. |
| Cisco | Catalyst 9500-48XMP | 48x10G (SFP+), 4xQSFP+, UPoE (до 30 Вт), L3, но выше цена. |
| Huawei | CloudEngine S5735-L48P4X-A-V2 | 24x2.5G PoE++ и 24x10G SFP+, 4x10G, бюджетный вариант, но меньше 40G. |
| Juniper | EX4650-48Y-SFP+ | 48x10G SFP+, 4x40G QSFP+, UPoE, L3. Дороже, но с Junos. |
| MikroTik | CRS504-4XQ-IN | 48x10G SFP+, 4x40G QSFP+, без PoE, L3. Бюджетный вариант для ЦОД. |
Рекомендация: Для сетей с медной инфраструктурой и UPoE — H3C S6520X-54XC-UPWR-SI оптимален. Если нужны оптика 10G — S6520X-54QC-UPWR-SI.
Кому подойдёт H3C S6520X-54XC-UPWR-SI
Рекомендуется, если вам нужно:
- Построить ядро сети или сегмент доступа с плотностью 10G (до 48 портов).
- Питать мощные устройства (UPoE 30 Вт): точки доступа Wi-Fi 6/6E, камеры 4K.
- Использовать динамическую маршрутизацию (OSPF, BGP), VXLAN, EVPN.
- Обеспечить отказоустойчивость через MLAG, ERPS, резервные БП.
- Мониторить трафик sFlow / NetStream.
Вероятно, не подойдёт, если:
- Вам достаточно 1G портов — избыточно и дорого.
- Не требуется PoE — выберите версию без UPoE (S6520X-54QC-SI).
- Нет потребности в L3-функциях — хватит L2-коммутатора.
- Бюджет ограничен — рассмотрите H3C S5560S или аналог от TP-Link.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440×420×44 мм, вес без БП ~7 кг. Крепится в 19-дюймовую стойку. Фронтальная вентиляция — забор воздуха спереди, выброс сзади. Уровень шума зависит от установленных блоков питания и вентиляторов (опционально низкошумные).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 5%–95% (без конденсации)
Подходит для серверных и технических помещений с контролируемым климатом.
Технические характеристики
| Модель | H3C S6520X-54XC-UPWR-SI |
| Артикул | LS-6520X-54XC-UPWR-SI |
| Тип устройства | L3 Ethernet Switch |
| Количество портов 1G/2.5G/5G/10GBase-T | 48 |
| Количество портов QSFP+ | 4 (40 Гбит/с) |
| Слоты расширения | 1 (для QSFP+ или SFP+ модуля) |
| Поддержка UPoE (Universal Power over Ethernet) | Есть, до 30 Вт на порт |
| Блоки питания | Без блоков питания (требуются 2 слота PSR) |
| Уровень коммутации | L3 |
| Скорость портов Ethernet | 1G / 2.5G / 5G / 10G |
| Скорость портов QSFP+ | 40G |
| Управление | CLI, Web, SSH, SSL, SNMP, Telnet |
| Глубина стекирования | До 9 устройств (Physical stacking) |
| Поддержка VLAN | 802.1Q, 4094 VLAN |
| Поддержка QoS | Есть (8 очередей, WRED, SRR) |
| Поддержка ACL | IPv4/IPv6 ACL |
| Поддержка IPv4/IPv6 | Есть (dual stack) |
| Поддержка RIP/OSPF/BGP | RIP, OSPFv2/v3, BGP4+ |
| Поддержка VXLAN | VXLAN L2/L3, EVPN |
| Поддержка ERPS | ITU-T G.8032 |
| Поддержка MLAG | Multi-chassis LAG |
| Поддержка sFlow/NetStream | sFlow v5, NetStream |
| Поддержка SNMP | v1/v2c/v3 |
| Поддержка CLI/Web-интерфейса | Есть |
| Поддержка SSH/SSL | Есть |
| Поддержка LLDP | Есть |
| Поддержка PoE+ (802.3at) | Есть (UPoE до 30 Вт) |
| Максимальная мощность PoE на порт | 30 Вт |
| Общая мощность PoE | Зависит от БП (макс. 1400 Вт с двумя PSR1400) |
| Тип вентиляции | Фронтальная (спереди назад) |
| Уровень шума | Зависит от конфигурации (настраиваемые вентиляторы) |
| Рабочая температура | 0°C до 45°C |
| Влажность эксплуатации | 5% до 95% (без конденсации) |
| Габариты (ШxГxВ) | 440 x 420 x 44 мм |
| Вес | Без блоков питания |
| Производитель | H3C |
Часто задаваемые вопросы
Входят ли блоки питания в комплект?
Нет, блоки питания приобретаются отдельно. Установите один или два модуля PSR650/PSR1400 (AC или DC) для обеспечения питания и резервирования.
Какую мощность PoE поддерживает коммутатор?
До 30 Вт на порт (UPoE). Общий бюджет зависит от установленных БП: 650 Вт или 1400 Вт (при двух блоках — до 1400 Вт).
Поддерживает ли коммутатор стекирование?
Да, до 9 устройств в физическом стеке через два порта QSFP+. Управление как одним устройством.
Какие порты используются для аплинка и какова их скорость?
Четыре порта QSFP+ со скоростью 40 Гбит/с каждый. Дополнительно слот расширения поддерживает 40G или 10G модули.
Можно ли управлять коммутатором удаленно?
Да: CLI (через консоль или SSH), Web-интерфейс, Telnet, SNMP. Поддерживается шифрование SSH/SSL.
Какие протоколы маршрутизации поддерживаются?
RIP, OSPF (v2/v3), BGP (4+). Также возможна статическая маршрутизация.
Поддерживает ли коммутатор VXLAN?
Да, VXLAN L2 и L3, а также EVPN для автоматического распределения маршрутов.
В каких условиях можно эксплуатировать коммутатор?
Температура от 0°C до +45°C, влажность 5–95% без конденсации. Рекомендуется серверная с кондиционированием.
Как реализована безопасность?
ACL (IPv4/IPv6), 802.1X, DHCP Snooping, ARP Inspection, RADIUS/TACACS+, защищенные протоколы управления (SSH, SSL).
Можно ли мониторить трафик?
Да, с помощью sFlow v5 и NetStream. Также поддерживается зеркалирование портов (SPAN/RSPAN).
