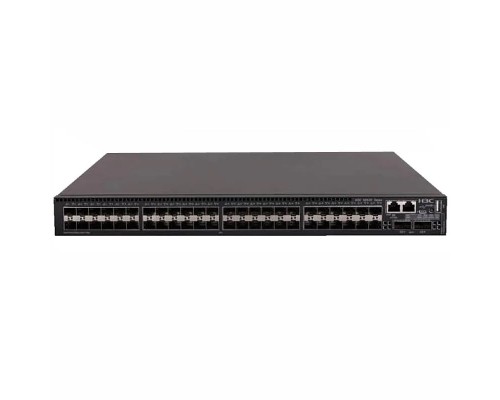

H3C S6520X-54QC-EI-GL — высокопроизводительный управляемый L3 коммутатор с 48 портами SFP+ 10 Gigabit Ethernet и 2 портами QSFP+ 40 Gigabit Ethernet. Построен на базе операционной системы Comware V7, обеспечивает скорость коммутации 1.28 Tbps и пропускную способность 952 Mpps. Идеальное решение для ядра сети предприятия, центров обработки данных и агрегации трафика. Поддерживает MPLS, VXLAN, динамическую маршрутизацию OSPF/BGP/IS-IS, а также расширенные механизмы QoS и безопасности.
Высокая производительность и масштабируемость
Коммутатор H3C S6520X-54QC-EI-GL обладает безблокирующей архитектурой: коммутационная способность 1.28 Tbps, пропускная способность 952 Mpps. Буфер пакетов 16 МБ и таблица MAC-адресов до 256K записей обеспечивают стабильную работу в сетях с высокой плотностью трафика.
48 портов SFP+ 10G + 2 порта QSFP+ 40G
- 48 портов 10G SFP+ — подключение серверов, коммутаторов доступа и устройств хранения данных.
- 2 порта QSFP+ 40G — для аплинков и магистралей с высокой пропускной способностью (до 80 Гбит/с на порт при использовании breakout-кабелей).
- 2 слота расширения — возможность установки дополнительных модулей (например, 4-port 25G/10G SFP28 или 40G QSFP+).
Гигабитная скорость и низкая задержка
Поддержка стандартов IEEE 802.3ae (10 Gigabit Ethernet) и 802.3ba (40 Gigabit Ethernet) обеспечивает минимальную задержку и высокую пропускную способность для критичных приложений.
Управление и безопасность сети
Коммутатор L3 с ОС Comware V7 предоставляет гибкие инструменты администрирования и мощные механизмы защиты.
Инструменты управления
- CLI — полный доступ через консольный порт или SSH.
- Web-интерфейс — интуитивная настройка через браузер (HTTP/HTTPS).
- SNMP v1/v2c/v3, RMON — мониторинг и интеграция в системы управления.
- sFlow/NetStream — сбор статистики трафика для анализа.
Безопасность на всех уровнях
- ACL (IPv4/IPv6) — фильтрация на основе адресов, портов, протоколов.
- 802.1X — аутентификация пользователей при подключении.
- DHCP Snooping, IP Source Guard, Dynamic ARP Inspection — защита от сетевых атак.
- SSH/SSL — шифрование удалённого доступа.
Гибкая маршрутизация и изоляция
Поддержка VLAN (802.1Q) до 4K, а также статическая и динамическая маршрутизация (OSPF, BGP, IS-IS, RIP). VXLAN позволяет строить наложенные сети и виртуализировать инфраструктуру.
Дополнительные возможности и протоколы
MPLS и VXLAN
Полная поддержка MPLS (LDP, L2VPN, L3VPN) и VXLAN для построения гибридных облачных сетей и сегментации крупных предприятий.
Высокая надёжность: STP, ERPS
Протоколы Spanning Tree (STP/RSTP/MSTP) и ERPS (Ethernet Ring Protection Switching) обеспечивают быструю конвергенцию в кольцевых топологиях.
QoS и трафик-менеджмент
Глубина очередей 8, поддержка классов трафика, взвешенной очереди (WDRR/SP) и полиси-контроля. IGMP Snooping и PIM (PIM-SM/DM) для многоадресной рассылки.
Совместимое оборудование и аксессуары
Для полноценной работы H3C S6520X-54QC-EI-GL рекомендуется использовать совместимые трансиверы и аксессуары:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (10G) | H3C SFP-XG-SX-MM850 (многомод, 300 м), SFP-XG-LX-SM1310 (одномод, 10 км), совместимые сторонние (Finisar, FS.com) | Для портов SFP+ 10G |
| Оптические модули QSFP+ (40G) | H3C QSFP-40G-SR4 (многомод, 150 м), QSFP-40G-LR4 (одномод, 10 км), совместимые | Для портов QSFP+ 40G |
| Консольный кабель | DB9-RJ45 или USB-console | Для первоначальной настройки |
| Модули расширения | H3C S6520X-EI-LSM (L3VPN/MPLS) или 4-port 25G SFP28 | Устанавливаются в слоты расширения |
| Крепления для стойки | Входят в комплект (19", 1U) | Возможна установка в телекоммуникационный шкаф |
Аналоги H3C S6520X-54QC-EI-GL
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы:
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| H3C | S6520X-54QC-HI-GL | Более высокая производительность, поддержка 100G аплинков, расширенные функции VXLAN. |
| Cisco | Catalyst 9400 C9448X-10G-M | 48 портов 10G + 8x25G, стекирование StackWise, но без встроенных 40G. |
| Huawei | CloudEngine S5731-H48S4X | 48x10G SFP+, 4x25G SFP28, поддержка VXLAN, близкая функциональность. |
| Juniper | EX4650-48Y | 48x10GbE + 4x40GbE (или 4x100G), JunOS, поддержка EVPN-VXLAN. |
| Ruijie | RG-S6220-48XS4QXS | 48x10G SFP+, 4x40G QSFP+, более бюджетный вариант с Comware-подобной ОС. |
Рекомендация: Для ядра сети предприятия или агрегации с большим объёмом трафика также подойдут Huawei CloudEngine S5731 и Cisco Catalyst 9400, но H3C S6520X предлагает лучшее соотношение цена/функции.
Кому подойдёт H3C S6520X-54QC-EI-GL
Рекомендуется, если вам нужно:
- Построить ядро сети предприятия или ЦОД с низкой задержкой.
- Подключить большое количество серверов и NAS через 10G.
- Организовать магистральные каналы 40G между коммутаторами.
- Поддержка MPLS, VXLAN для виртуализации сети.
- Полноценная маршрутизация OSPF, BGP, IS-IS.
Вероятно, не подойдёт, если:
- Вам нужны порты 100G или 25G — смотрите H3C серии 6800 или Cisco 9500.
- Требуется только L2 управление — можно выбрать более бюджетный H3C S5500.
- Ограниченный бюджет для сети малого офиса — модели с портами 1G будут избыточны.
- Не нужна поддержка MPLS/VXLAN — альтернативы без этих функций дешевле.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440×420×43.6 мм, вес до 6 кг. Крепится в стандартную 19-дюймовую стойку. Вентиляция потоковая (сзади наперед), уровень шума до 45 дБ.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
Устойчив к перепадам температур, рекомендуется устанавливать в серверных и технических помещениях.
Технические характеристики
| Модель | H3C S6520X-54QC-EI-GL |
| Артикул | LS-6520X-54QC-EI-GL |
| Версия ПО | Comware V7 |
| Порты доступа | 48 x SFP+ 10G, 2 x QSFP+ 40G |
| Слоты расширения | 2 |
| Скорость коммутации | 1.28 Tbps |
| Пропускная способность | 952 Mpps |
| Буфер пакетов | 16 MB |
| Таблица MAC адресов | 256K |
| Глубина очереди | 8 |
| Потребляемая мощность (макс.) | 150 Вт |
| Тип вентиляции | Потоковая (сзади наперед) |
| Рабочая температура | 0°C до +45°C |
| Уровень шума | до 45 дБ |
| Размеры (ШxГxВ) | 440 x 420 x 43.6 мм |
| Вес | до 6 кг |
| Стандарты | IEEE 802.3, 802.3u, 802.3z, 802.3ab, 802.3ae, 802.3x |
| Безблокирующая архитектура | Да |
| Поддержка VLAN | 4K (802.1Q) |
| Поддержка IPv4/IPv6 | Да |
| Поддержка QoS | Да |
| Поддержка ACL | Да (IPv4/IPv6) |
| Поддержка STP/RSTP/MSTP | Да |
| Поддержка ERPS | Да |
| Поддержка VXLAN | Да |
| Поддержка OSPF/BGP/IS-IS | Да |
| Поддержка PIM/IGMP | Да |
| Поддержка MPLS | Да |
| Поддержка sFlow/NetStream | Да |
| Управление | CLI, Web, SNMP, RMON |
Часто задаваемые вопросы
Какие модули расширения можно установить?
В два слота расширения устанавливаются опциональные модули H3C, например 4-портовый SFP28 25G/10G или 2-портовый QSFP+ 40G. Также доступны модули для поддержки MPLS и VXLAN.
Какова максимальная пропускная способность порта QSFP+?
Каждый порт QSFP+ поддерживает скорость 40 Гбит/с. При использовании breakout-кабелей (4x10G) можно получить до 4 портов 10G на один QSFP+.
Поддерживает ли коммутатор стекирование?
Физическое стекирование не предусмотрено, но поддерживается виртуальное объединение через VXLAN и агрегацию каналов (LACP). Для отказоустойчивости используйте протоколы ERPS или STP.
Какие функции автоматизации сети доступны?
Comware V7 поддерживает NETCONF, YANG, Python скриптинг, а также интеграцию с SDN-контроллерами (H3C SeerEngine, OpenFlow).
Какие методы мониторинга трафика поддерживаются?
sFlow и NetStream (версия v5/v9) для сбора статистики. Также доступен Port Mirroring и RSPAN.
Совместим ли H3C S6520X с оборудованием Cisco или Juniper?
Да, на физическом уровне соблюдаются стандарты IEEE, поэтому оптические модули и SFP+ 10G/40G совместимы (при использовании сторонних трансиверов возможны ограничения).
Какая гарантия на коммутатор?
Официальная гарантия H3C составляет 3 года. Возможно продление при покупке сервисного пакета.
Требуется ли лицензирование для активации MPLS или VXLAN?
Базовые функции L2/L3, включая статическую маршрутизацию, ACL и VLAN, уже активны. Для MPLS/VXLAN и некоторых продвинутых возможностей может потребоваться активация лицензии (свяжитесь с поставщиком).
Можно ли использовать порты QSFP+ для подключения камер или конечных устройств?
Обычно нет, так как камеры используют 1G или 10G. Порты 40G предназначены для агрегации трафика, серверов или аплинков. Для оконечных устройств используйте порты 10G SFP+.
Какое максимальное количество VLAN поддерживается?
До 4094 VLAN (802.1Q). Это позволяет изолировать более 4000 сетей.
