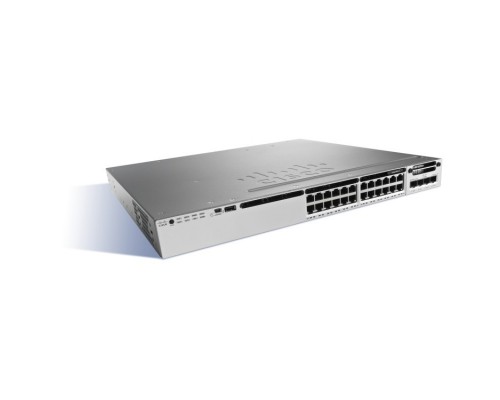

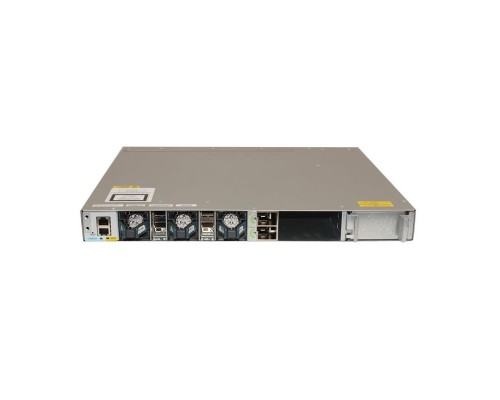

Cisco Catalyst 3850 WS-C3850-24UW-S — мощный управляемый коммутатор уровня доступа с 24 портами Gigabit Ethernet, поддерживающими Universal Power over Ethernet (UPoE) до 60 Вт на порт. Встроенный Wi-Fi контроллер позволяет управлять до 5 точками доступа без дополнительных лицензий. Высокая пропускная способность 160 Гбит/с, аплинки 10G и поддержка Cisco StackWise делают его идеальным решением для корпоративных и кампусных сетей, стадионов, медицинских учреждений и производственных объектов.
Высокая производительность и надёжность
Коммутатор построен на многоядерном процессоре, оснащён 4 ГБ ОЗУ и 2 ГБ флеш-памяти. Коммутационная матрица 160 Гбит/с (non-blocking) обеспечивает полную пропускную способность для всех портов, включая UPoE-устройства.
24 порта Gigabit Ethernet с UPoE 60 Вт
- Universal Power over Ethernet (IEEE 802.3bt) — до 60 Вт на порт, питание мощных устройств: PTZ-камер, тонких клиентов, точек доступа Wave 2.
- Поддержка 2.5G/5G (IEEE 802.3bz) на медных портах — увеличенная пропускная способность для современных Wi-Fi 6 точек доступа.
- Автоматическое управление питанием — приоритизация портов и защита от перегрузок.
Гибкие аплинки 10G
Коммутатор поддерживает модули SFP+ (10 Гбит/с) и QSFP (40 Гбит/с) через опциональные модули расширения. Это позволяет организовать скоростные магистральные каналы и подключение к ядру сети.
Управление и безопасность сети
Управляемый коммутатор L2/L3 (лицензия IP Base) предоставляет администратору полный контроль над трафиком, безопасностью и конфигурацией.
Инструменты управления
- CLI — классическая командная строка для тонкой настройки.
- Web-интерфейс — интуитивное управление через браузер.
- Cisco DNA Center — интеграция с облачными сервисами для централизованного мониторинга и автоматизации.
- Cisco StackWise — физическое стекирование до 4 устройств для единого управления и повышения отказоустойчивости.
Политики безопасности
- Cisco TrustSec — сегментация сети на основе политик и ролей.
- ACL (Access Control Lists) — фильтрация трафика по IP, MAC, портам.
- Контроль доступа — базовые политики безопасности, защита от несанкционированного доступа.
Встроенный Wi-Fi контроллер
Управление до 5 точками доступа Cisco (802.11ac Wave 2) без дополнительных лицензий. Функции контроллера включают роуминг, управление каналами и балансировку нагрузки.
Дополнительные возможности и протоколы
Агрегация каналов (LACP/Cisco StackWise)
Объединение портов в логический канал для увеличения пропускной способности и отказоустойчивости. StackWise позволяет стекировать коммутаторы до 160 Гбит/с по стеку.
IGMP Snooping
Оптимизация доставки группового трафика (IPTV, видеоконференции) — снижение нагрузки на сеть.
Spanning Tree Protocol (STP, RSTP, MSTP)
Защита от петель в сети и обеспечение резервных путей.
Управление PoE
Интеллектуальное управление питанием UPoE с мониторингом потребления и приоритизацией портов.
Совместимое оборудование и аксессуары
Для полноценной работы Cisco WS-C3850-24UW-S рекомендуется использовать сертифицированные модули и компоненты Cisco.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Модули расширения SFP+/QSFP | Cisco C3850-NM-4-10G (4x SFP+), C3850-NM-2-40G (2x QSFP) | Для аплинков до 40 Гбит/с |
| Точки доступа Wi-Fi | Cisco Aironet 2800/3800, Catalyst 9100 (управляются контроллером) | До 5 AP без лицензии |
| Трансиверы SFP+ (10G) | Cisco SFP-10G-SR (многомод), SFP-10G-LR (одномод) | Для портов 10G |
| Кабели стекирования StackWise | CAB-STK-E-0.5M, CAB-STK-E-1M, CAB-STK-E-3M | Для объединения в стек (до 4 устройств) |
| Консольный кабель | DB9-RJ45, USB-console (FTDI) | Для первоначальной настройки |
| Крепления для стойки | Входят в комплект (19", 1U) | Дополнительно можно заказать удлинённые винты |
Аналоги Cisco Catalyst 3850 WS-C3850-24UW-S
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Catalyst 9300-24U (C9300-24U) | Аналогичная функциональность, стекирование StackWise, UPoE, Wi-Fi контроллер, более высокая цена. |
| Cisco | Catalyst 3650 WS-C3650-24TD | 24 порта PoE+ (30W), без UPoE, аплинки 1G, ограниченная поддержка контроллера (до 25 AP с лицензией). |
| Huawei | CloudEngine S5731-S24P4X | 24 PoE+ (370W), 4x10G SFP+, встроенный контроллер (до 16 AP), более бюджетное решение. |
| Aruba | Aruba 2930F 24G PoE+ (JL255A) | 24 PoE+, 4xSFP, собственный контроллер Aruba, поддержка 802.3bt (60W) через дополнительный блок питания. |
| Juniper | EX3400-24P | 24 PoE+ (720W), 4xSFP+, стекирование Virtual Chassis, L3, более дорогой сегмент. |
Рекомендация: Для сред с PoE-нагрузками до 60W и встроенным контроллером Wi-Fi оптимален WS-C3850-24UW-S. Если нужен более высокий бюджет PoE или 10G порты — рассмотрите C9300-24U.
Кому подойдёт Cisco Catalyst 3850 WS-C3850-24UW-S
Рекомендуется, если вам нужно:
- Питание мощных устройств: PTZ-камер, тонких клиентов, точек доступа Wi-Fi 6 (до 60W на порт).
- Встроенный Wi-Fi контроллер для управления точками доступа (до 5 AP).
- Гигабитные порты с возможностью работы на 2.5G/5G для современных AP.
- Надёжное стекирование StackWise и аплинки 10G/40G.
- Управление через Cisco DNA Center и централизованная безопасность TrustSec.
Вероятно, не подойдёт, если:
- Вам нужно бюджетное решение — есть более доступные модели без UPoE и контроллера.
- Достаточно PoE+ (30W) — смотрите в сторону Catalyst 3650 или 9300-24P.
- Не требуются L3-функции (статическая маршрутизация) — возможно хватит L2-коммутатора.
- Нет необходимости в Wi-Fi контроллере — можно выбрать WS-C3850-24P-S (без контроллера).
Конструкция и условия эксплуатации
Металлический корпус, 1U
Стандартный 19-дюймовый корпус высотой 1U. Вентиляторная система охлаждения с низким уровнем шума. Вес зависит от конфигурации.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +50°C
- Хранение: от -25°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, может устанавливаться в серверных, технических помещениях и производственных цехах.
Технические характеристики
| Модель | Cisco Catalyst 3850 WS-C3850-24UW-S |
| Артикул | WS-C3850-24UW-S |
| Серия | Cisco Catalyst 3850 |
| Уровень коммутатора | L2/L3 (лицензия IP Base) |
| Порты доступа Ethernet | 24 x GE RJ-45 (с поддержкой 2.5G/5G на части портов) |
| Универсальные порты Ethernet | Модульные слоты для SFP+/QSFP (опционально) |
| Поддержка PoE | Universal Power over Ethernet (UPoE) 802.3bt, до 60 Вт на порт |
| Встроенный Wi-Fi контроллер | Да, до 5 точек доступа без дополнительной лицензии |
| Процессор | Многоядерный |
| Оперативная память (RAM) | 4 ГБ |
| Флеш-память | 2 ГБ |
| Пропускная способность | 160 Гбит/с (non-blocking) |
| Коммутационная матрица | 160 Гбит/с |
| Таблица MAC адресов | 32 000 |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q |
| Агрегация каналов | LACP, Cisco StackWise (до 4 устройств) |
| Консольный порт | RS-232, USB |
| MTBF | >300 000 часов |
| Технологии безопасности | Cisco TrustSec, ACL, контроль доступа |
| Управление | CLI, Web, Cisco DNA Center, SSH/SSL |
| Гарантия | Cisco Enhanced Limited Lifetime Hardware Warranty |
| Тип питания | AC 100-240В (встроенный источник) |
| Энергопотребление | Зависит от нагрузки PoE (макс. ~720 Вт при полном UPoE) |
| Размеры (Ш×Г×В) | 440×445×44 мм (1U) |
| Вес нетто | 6,5 кг (приблизительно) |
| Монтаж в стойку | Да, 19", 1U |
| Диапазон температур при эксплуатации | от -10°C до +50°C |
| Диапазон температур при хранении | от -25°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Производитель | Cisco |
Часто задаваемые вопросы
Что такое UPoE и чем отличается от PoE+?
UPoE (Universal PoE) — стандарт IEEE 802.3bt, обеспечивающий до 60 Вт на порт (Type 3). Это позволяет питать мощные устройства: PTZ-камеры, тонкие клиенты, точки доступа Wi-Fi 6. Обратно совместим с PoE+ (30 Вт) и PoE (15,4 Вт).
Сколько точек доступа можно подключить без лицензии?
Коммутатор поддерживает до 5 точек доступа Cisco (802.11ac Wave 2 и новее) со встроенным контроллером. Для увеличения числа AP необходима лицензия.
Поддерживает ли коммутатор стекирование?
Да, через технологию Cisco StackWise. Можно объединить до 4 коммутаторов в единый стек с общей пропускной способностью до 160 Гбит/с. Стек управляется как одно устройство.
Какие модули расширения можно установить?
Доступны модули C3850-NM-4-10G (4 порта SFP+) и C3850-NM-2-40G (2 порта QSFP). Они устанавливаются в задний слот и позволяют организовать аплинки до 40 Гбит/с.
Можно ли управлять коммутатором через облако?
Да, через Cisco DNA Center (облачная или локальная платформа). Требуется лицензия Cisco DNA Advantage или Essentials.
Какова максимальная мощность PoE на бюджет?
При полной загрузке всех 24 портов по 60 Вт бюджет составляет около 720 Вт (с учётом запаса блока питания). Точное значение зависит от модели блока питания.
Поддерживает ли коммутатор маршрутизацию?
Да, лицензия IP Base включает статическую маршрутизацию IPv4/IPv6, RIP, OSPF (в базовом объёме). Для полной L3-функциональности требуется лицензия IP Services.
В каких условиях можно эксплуатировать коммутатор?
Температура от -10 до +50 °C, влажность 10–90% без конденсата. Подходит для серверных, производственных помещений и уличных шкафов с климат-контролем.
Какие функции безопасности доступны без дополнительных лицензий?
ACL (IPv4/IPv6), порт-безопасность, DHCP Snooping, динамическая защита ARP, TrustSec на базе классов. Для продвинутых функций (Cisco ISE) требуется лицензия.
Можно ли использовать коммутатор для подключения IP-камер и телефонов?
Да, UPoE позволяет питать любые устройства, поддерживающие стандарты 802.3af/at/bt. Камеры, телефоны, точки доступа — всё совместимо.
