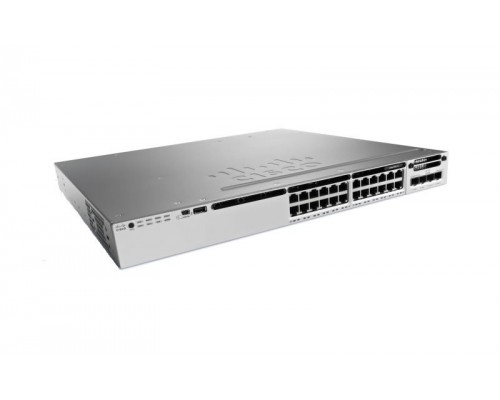

Cisco Catalyst 3850 WS-C3850-24U-E — управляемый L3 коммутатор уровня доступа с 24 портами Gigabit Ethernet (RJ-45) и поддержкой UPoE (до 60 Вт на порт). Оснащён слотами для модулей аплинка SFP+ (10G) и QSFP (40G), а также лицензией IP Services, открывающей полный набор протоколов маршрутизации (OSPF, EIGRP, BGP) и расширенные функции безопасности. Пропускная способность 160 Гбит/с (non-blocking) и стекирование StackWise делают эту модель идеальной для построения масштабируемых корпоративных и кампусных сетей.
Высокая производительность и надёжность
Коммутатор построен на многоядерном процессоре (4 ГБ RAM, 2 ГБ флеш-памяти), что обеспечивает линейную производительность всех портов. Коммутационная матрица 160 Гбит/с без блокировок — неблокируемая архитектура для любых сценариев трафика.
24 порта Gigabit Ethernet с UPoE
- UPoE (Universal Power over Ethernet) — до 60 Вт на порт по стандарту IEEE 802.3bt.
- Суммарный бюджет PoE зависит от внешнего блока питания (до 1440 Вт с дополнительным блоком).
- Питание IP-камер, точек доступа, видеотелефонов, тонких клиентов — поддержка устройств с высоким энергопотреблением.
Аплинки: SFP+ и QSFP
Два встроенных слота для модулей: SFP+ (10 Гбит/с) или QSFP (40 Гбит/с). Гибкость подключения к ядру сети по оптике или меди.
Управление и безопасность
Лицензия IP Services расширяет возможности базовой версии: полная динамическая маршрутизация, VRF, MPLS, BGP и продвинутые механизмы безопасности.
Способы управления
- Cisco DNA Center — централизованное управление, автоматизация, мониторинг.
- CLI — классическая командная строка (через консоль или SSH).
- Веб-интерфейс — интуитивный GUI для настройки.
- API (NETCONF/YANG) — программное управление и оркестрация.
Безопасность Cisco TrustSec
- TrustSec — сегментация сети на основе тегов (SXP, CTS, SGACL).
- ACL (IPv4/IPv6) — фильтрация трафика.
- DHCP Snooping, DAI, IP Source Guard — защита от атак.
Стекирование Cisco StackWise
Объединение до 8 коммутаторов в единый стек с общей плоскостью управления и каналом до 480 Гбит/с (стековый порт). Упрощает управление и повышает отказоустойчивость.
Дополнительные возможности
Протоколы L2/L3
- VLAN — 802.1Q, до 4096 VLAN.
- STP — PVST+, RSTP, MSTP.
- Маршрутизация — OSPF, EIGRP, BGP, VRF, статические маршруты.
- Multicast — IGMPv3, PIM, MSDP.
Мониторинг реального времени
NetFlow, IP SLA, SPAN/RSPAN, Syslog, SNMP — полный набор для сбора статистики и диагностики.
Совместимое оборудование и аксессуары
Для работы WS-C3850-24U-E рекомендуется использовать модули и компоненты, указанные ниже.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Модули SFP+ (10G) | Cisco SFP-10G-SR (многомод), SFP-10G-LR (одномод), сторонние (FS.com, ProLabs) | Для портов SFP+ — до 10 км |
| Модули QSFP (40G) | Cisco QSFP-40G-SR4, QSFP-40G-LR4, совместимые | Для порта QSFP — до 10 км |
| Медные трансиверы 10GBase-T | Cisco SFP-10G-T-X, сторонние | Для подключения по витой паре Cat6a/Cat7 — до 30 м |
| Блоки питания | Cisco PWR-C5-1KWAC, PWR-C4-300WAC (внешние) | Блок питания не входит в комплект, заказывается отдельно |
| Консольный кабель | CAB-CONSOLE-RJ45 | Для первоначальной настройки |
Аналоги Cisco Catalyst 3850 WS-C3850-24U-E
При сравнении обратите внимание на количество портов, бюджет PoE и версию лицензии.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Catalyst 9300 C9300-24T-E | 24 порта GE, без PoE, аплинки 10G, IP Services, 200 Гбит/с. Новая платформа, более высокая цена. |
| Cisco | Catalyst 3850 WS-C3850-24T-S | 24 порта GE, без PoE, лицензия IP Base. Для сред без PoE. |
| Cisco | Catalyst 3850 WS-C3850-24XS-E | 24 порта 10G SFP+, без PoE, IP Services. Для высокоскоростных сред. |
| Huawei | CE6820-24S4Q-EI | 24 порта 10G SFP+, 4x40G, UPoE бюджет до 600 Вт, L3, стекирование. |
| Juniper | EX4300-24P | 24 порта PoE+ (740 Вт), 4x10G SFP+, Virtual Chassis, L3. |
| Aruba | Aruba 6300M JC108A | 24 порта UPoE (60 Вт, 802.3bt), 4xSFP56, VSF стекирование, L3. |
Рекомендация: Основной аналог внутри вендора — Catalyst 9300, но 3850 остаётся проверенной и экономичной платформой с пожизненной гарантией.
Кому подойдёт Cisco Catalyst 3850 WS-C3850-24U-E
Рекомендуется, если:
- Требуются порты UPoE с мощностью до 60 Вт для современных устройств.
- Нужна полная маршрутизация (OSPF, BGP, VRF) — лицензия IP Services.
- Планируется масштабирование через стеки StackWise (до 8 устройств).
- Применяются технологии Cisco TrustSec для сегментации сети.
- Требуются аплинки 10G/40G и высокая производительность 160 Гбит/с.
Вероятно, не подойдёт, если:
- Нужен только L2-коммутатор без маршрутизации — дешевле Catalyst 1000/9200.
- Достаточно PoE+ (30 Вт) — WS-C3850-24P-E может быть избыточен.
- Не планируется стекирование или центральное управление DNA.
- Бюджет ограничен — рассмотрите Catalyst 9200 или Huawei CE серию.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 445?470?44 мм, вес 7,2 кг. Крепится в 19-дюймовую стойку. Вентиляторная система с регулировкой скорости — низкий уровень шума.
Температурный диапазон
- Эксплуатация: от 0°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
MTBF >300 000 часов — высокая надёжность для круглосуточной работы.
Технические характеристики
| Модель | Cisco Catalyst 3850 WS-C3850-24U-E |
| Артикул | WS-C3850-24U-E |
| Серия | Cisco Catalyst 3850 |
| Уровень коммутатора | 3 уровень (L3) |
| Количество портов | 24 |
| Тип портов | Gigabit Ethernet (RJ-45) |
| Поддержка PoE | UPoE (до 60 Вт на порт) |
| Аплинки | 2 слота: SFP+ (10G) / QSFP (40G) |
| Лицензия | IP Services |
| Процессор | Многоядерный |
| Оперативная память | 4 ГБ RAM |
| Хранилище | 2 ГБ флеш-памяти |
| Консольный порт | 1 (RS-232) RJ-45 |
| Поддержка протоколов | IEEE 802.3bt (UPoE), IEEE 802.3bz (2.5G/5G) |
| Пропускная способность | 160 Гбит/с (non-blocking) |
| Управление | Web, CLI, Cisco DNA Center, NETCONF/YANG |
| MTBF | >300 000 часов |
| Стекирование | Cisco StackWise (до 8 устройств) |
| Безопасность | Cisco TrustSec (SXP, CTS, SGACL) |
| Мониторинг | NetFlow, IP SLA, SPAN, Syslog, SNMP |
| Интеграция | Cisco DNA Center |
| Скорость аплинков | до 40 Gbps (QSFP) / до 10 Gbps (SFP+) |
| Питание | внешний блок (не входит в комплект) |
| Применение | корпоративные сети, кампусные сети, ЦОД |
| Совместимость | устройства Cisco и стандартные решения |
| Гибкость развертывания | автономный или в стеке |
| Размеры (Ш?Г?В) | 445?470?44 мм |
| Вес нетто | 7200 г |
| Монтаж в стойку | Да, 1U |
| Диапазон температур при эксплуатации | от 0°C до +45°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность (работа) | 10–90% |
| Производитель | Cisco |
Часто задаваемые вопросы
Чем отличается лицензия IP Services от IP Base на этой модели?
IP Services добавляет протоколы маршрутизации OSPF, EIGRP, BGP, VRF, MPLS и TrustSec. IP Base ограничена статической маршрутизацией и базовыми функциями.
Какой максимальный бюджет PoE у WS-C3850-24U-E?
Зависит от установленного блока питания: один блок PWR-C5-1KWAC обеспечивает до 800 Вт UPoE (60 Вт на порт при 24 портах). Можно установить два блока для резервирования.
Поддерживает ли коммутатор стекирование, и какой канал?
Да, стек Cisco StackWise с пропускной способностью 480 Гбит/с (два стека). До 8 коммутаторов в стеке с единой конфигурацией.
Какие трансиверы подходят для аплинков?
В слот SFP+ — 10GBase-SR/LR/ER, 10GBase-T. В слот QSFP — 40GBase-SR4/LR4, а также медные QSFP-40G-CR4. Совместимы со стандартами MSA.
Можно ли управлять коммутатором через Cisco DNA Center?
Да, полная интеграция с DNA Center: автоматизация, мониторинг, сетевая аналитика, политики безопасности.
Какой объём MAC-адресов поддерживается?
Таблица MAC-адресов — до 32 000 записей, что типично для коммутаторов доступа.
Поддерживаются ли 2.5G и 5G на портах RJ-45?
Да, благодаря поддержке IEEE 802.3bz порты могут работать со скоростями 100M/1G/2.5G/5G при использовании соответствующих кабелей.
Какие функции безопасности доступа реализованы?
TrustSec (сегментация на основе тегов), 802.1X, MAC Authentication Bypass, WebAuth, RADIUS/TACACS+, ACL, DHCP Snooping, DAI, IP Source Guard.
Нужен ли внешний блок питания для работы?
Да, блок питания не входит в комплект и заказывается отдельно (например, PWR-C5-1KWAC для PoE или PWR-C4-300WAC для без PoE).
Каковы гарантийные обязательства Cisco для этой серии?
Cisco Enhanced Limited Lifetime Hardware Warranty — пожизненная гарантия на оборудование при соблюдении условий эксплуатации.
