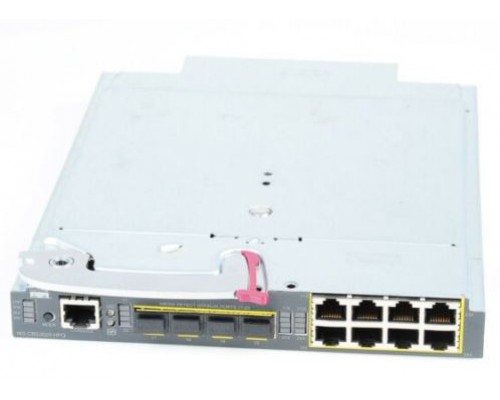

Cisco Catalyst 3020 WS-CBS3020-HPQ — управляемый L2 блейд-коммутатор с 16 портами Gigabit Ethernet (10/100/1000Base-T) и 4 портами SFP (1 Гбит/с). Коммутационная способность 96 Гбит/с и скорость обработки пакетов 72 Mpps обеспечивают неблокирующую производительность даже при полной загрузке. Устройство поддерживает расширенные функции L2 (VLAN, ACL, STP, LACP) и протоколы динамической маршрутизации EIGRP, OSPF, RIP, что позволяет использовать его как в плоскостях L2, так и в basic L3-сценариях. Идеальное решение для blade-систем, корпоративных ЦОД и сегментов сети, требующих высокой плотности портов при компактном форм-факторе.
Высокая производительность и надёжность
Коммутатор построен на базе платформы Cisco Catalyst 3020: коммутационная матрица 96 Гбит/с, производительность 72 Mpps. Этого достаточно для неблокирующей работы всех 16 портов и uplink-интерфейсов. Встроенный процессор 266 МГц и 128 МБ ОЗУ обеспечивают стабильную работу даже при интенсивном трафике.
16 портов Gigabit Ethernet + 4 порта SFP
- 16 x 10/100/1000Base-T — медные порты с автоопределением MDI/MDI-X, поддержка полного дуплекса.
- 4 x SFP (1 Гбит/с) — оптоволоконные или медные аплинки (GLC-T, GLC-SX-MM и др.).
- Агрегация каналов LACP — объединение до 8 портов в один логический канал.
Поддержка L2 и базовых L3-функций
Несмотря на заявленный L2, коммутатор поддерживает статическую маршрутизацию, RIP, OSPF, EIGRP, HSRP и IGMPv1-3. Это позволяет строить отказоустойчивые сети с сегментацией VLAN и маршрутизацией между ними без отдельного маршрутизатора.
Управление и безопасность сети
Полный контроль над сетью через CLI, Web (Cisco Works LMS), Telnet, SSH/SSL. Поддержка ACL (IPv4/IPv6), фильтрация MAC-адресов, 802.1X, DHCP Snooping.
Инструменты управления
- Cisco CLI — стандартный интерфейс командной строки.
- Cisco Works LMS — централизованное управление и мониторинг.
- SSH / SSL / Telnet — удалённый доступ с шифрованием.
- SNMP, RMON, TFTP — протоколы для интеграции в системы управления.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация по IP, MAC, портам.
- Фильтрация MAC-адресов — белые и чёрные списки.
- 802.1X — аутентификация устройств на порту.
- DHCP Snooping — защита от подмены DHCP-серверов.
Гибкая сегментация: VLAN
До 4094 VLAN (802.1Q) с поддержкой GVRP/GARP. Изолируйте трафик отделов, гостевых сетей, серверных сегментов.
Дополнительные возможности и протоколы
Протоколы маршрутизации (L3)
EIGRP, OSPF, RIP, RIP2, статические маршруты, MBGP, DVMRP — полный набор для построения отказоустойчивых L3-сетей.
Протоколы резервирования
HSRP (Hot Standby Router Protocol), VRRP — обеспечение отказоустойчивости шлюза по умолчанию.
Spanning Tree (STP, RSTP, MSTP)
Предотвращение петель и обеспечение резервных путей.
IGMP Snooping / IGMPv1-3
Оптимизация группового трафика (IPTV, видеоконференции).
Time-аппаратная задержка
Задержка всего 6 мкс для пакетов 64 байта — минимальная задержка для критичных приложений.
Совместимое оборудование и аксессуары
Для полноценной работы Cisco WS-CBS3020-HPQ рекомендуется использовать сертифицированные модули и компоненты. Так как это блейд-коммутатор, он устанавливается в Blade-шасси Cisco (например, Cisco 3000 Series).
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Cisco GLC-SX-MM (многомод, 550 м), GLC-LH-SM (одномод, 10 км), GLC-T (медь, 100 м). Совместимые сторонние (Finisar, FS.com) | Порты SFP — 4 шт. |
| Консольный кабель | DB9-RJ45 (CAB-CONSOLE-RJ45) или USB-console (FTDI чип) | Для первоначальной настройки через CLI |
| Патч-корды | Cat5e/Cat6 UTP/FTP, LC/LC duplex (оптика) | Длина подбирается под топологию |
| Blade-шасси | Cisco Blade 3000 Series (Cisco 3010, 3030 и др.) | Обеспечивает питание, вентиляцию и блейд-слоты |
| Модули расширения | Не предусмотрены (фиксированная конфигурация) | — |
Аналоги Cisco Catalyst 3020 WS-CBS3020-HPQ
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Catalyst 2960X-24TS-L | 24 порта GE, 4xSFP, L2, но не блейд-форм-фактор. Выше плотность портов. |
| Cisco | Catalyst 3560X-16-PS-L | 16 портов GE, PoE+ (720 Вт), 4xSFP, L2/L3, но PoE-бюджет и выше цена. |
| Huawei | S2350-16P4S | 16 портов GE, 4xSFP, L2, базовые L3, бюджетный вариант. Не блейд. |
| Dell | PowerConnect 2848 | 48 портов GE, 4xSFP, L2/L3, более высокая плотность, стоечный. |
| Juniper | EX2200-24P | 24 порта PoE+, 4xSFP, L2/L3, стекирование. PoE и выше цена. |
| HP (Aruba) | Aruba 2540-16G-PoE+-4SFP+ | 16 портов GE PoE+, 4xSFP+, L2/L3, современный интерфейс. |
Рекомендация: При выборе аналога обращайте внимание на форм-фактор (блейд или стоечный), необходимость PoE, количество SFP и поддержку L3. Для blade-систем аналогов с таким же форм-фактором практически нет, поэтому чаще всего выбирают между Cisco 3020 и более новыми Cisco 3030/3040.
Кому подойдёт Cisco Catalyst 3020 WS-CBS3020-HPQ
Рекомендуется, если вам нужно:
- Построить сегмент сети внутри blade-шасси (Cisco 3000 Series).
- Иметь компактное решение с 16 портами GE и гигабитными аплинками.
- Использовать базовую маршрутизацию (OSPF, EIGRP, RIP) без отдельного маршрутизатора.
- Обеспечить отказоустойчивость через HSRP и LACP.
- Управлять сетью через единую консоль Cisco (CLI, Cisco Works).
- Создавать VLAN, ACL и сегментировать трафик.
Вероятно, не подойдёт, если:
- Требуется PoE+/PoE для питания камер, телефонов, точек доступа (модель без PoE).
- Нужно более 16 портов доступа — рассмотрите стоечные Catalyst 2960X или 3560X.
- Необходимы порты 10G (SFP+) — обратите внимание на Catalyst 9200 или Nexus.
- Ищете бюджетный неуправляемый свитч — функционал избыточен для простых сетей.
- У вас нет blade-шасси Cisco — коммутатор не предназначен для отдельной установки в стойку (требуется шасси).
Конструкция и условия эксплуатации
Блейд-форм-фактор, металлический корпус
Размеры 439×401×44,5 мм (ширина?глубина?высота), вес 1,4 кг (нетто). Коммутатор предназначен для установки в Blade-шасси Cisco 3000 Series. Питание 220 В, потребление до 300 Вт. Охлаждение обеспечивается шасси.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +75°C
- Влажность при работе: 10–90% (без конденсата)
- Влажность при хранении: 5–90%
Стандарты безопасности: UL, CSA, EN, IEC, AS/NZS 60950-1, IEC 60825. Коммутатор предназначен для установки в серверных и ЦОД.
Технические характеристики
| Модель | Cisco Catalyst 3020 WS-CBS3020-HPQ |
| Артикул | WS-CBS3020-HPQ |
| Тип устройства | Коммутатор |
| Производитель | Cisco |
| Тип коммутатора | Управляемый L2 (с поддержкой L3-функций) |
| Линейка Cisco | Catalyst 3020 |
| Порты основного подключения | 16 x 10/100/1000Base-T (RJ-45) |
| Uplink порты | 4 x SFP (1 Гбит/с) |
| Коммутационная способность | 96 Гбит/с |
| Скорость передачи пакетов | 72 Mpps |
| Процессор | 266 МГц (встроенный) |
| Оперативная память | 128 МБ (стандарт), макс. 256 МБ |
| Флэш-память | 32 МБ |
| Адресная таблица MAC | 32768 записей |
| Максимальное количество VLAN | 4094 (802.1Q) |
| Поддержка ACL | Да (IPv4/IPv6) |
| Протоколы управления | GMP, ICMP, SNMP, Telnet, TFTP, RMON |
| Консольный порт | RJ-45 |
| Безопасность | UL 60950-1, CSA, EN, IEC, AS/NZS, 21 CFR 1040 |
| Полнодуплексный режим | Да |
| Авто MDI/MDI-X | Да |
| Агрегация каналов | LACP (IEEE 802.3ad), до 8 портов в группе |
| IGMP Snooping | Да (IGMPv1-3) |
| Spanning Tree | STP, RSTP, MSTP (802.1D/1w/1s) |
| Протоколы маршрутизации | EIGRP, OSPF, RIP, RIP2, статические маршруты, MBGP, DVMRP |
| Протоколы резервирования | HSRP, VRRP |
| Скорость передачи данных (макс) | 1 Гбит/с |
| Тип свича | Блейд-коммутатор |
| Напряжение питания | 220 В (AC) |
| Потребляемая мощность (обычный режим) | 300 Вт |
| Материал корпуса | Металл |
| Размеры (Ш?Г?В) | 439?401?44,5 мм |
| Вес нетто | 1400 г |
| Размеры упаковки (Ш?Г?В) | 530?510?90 мм |
| Масса брутто | 2300 г |
| Диапазон температур при эксплуатации | 0°C … +45°C |
| Диапазон температур при хранении | -40°C … +75°C |
| Относительная влажность при эксплуатации | 10–90% |
| Относительная влажность при хранении | 5–90% |
| Задержка (64-байт пакеты) | 6 мкс |
| Поставляемое ПО | Standard Multilayer Image (EMI) с поддержкой RIPv1/2, статических маршрутов, AppleTalk, IPX |
Часто задаваемые вопросы
Для каких задач предназначен Cisco WS-CBS3020-HPQ?
Для установки в Blade-шасси Cisco 3000 Series для организации сети внутри блейд-системы, сегментации трафика между виртуальными машинами и физическими серверами, а также для обеспечения uplink доступа к остальной сети. Подходит для ЦОД, корпоративных сетей и среднего бизнеса.
Можно ли использовать этот коммутатор отдельно (не в шасси)?
Нет, это блейд-коммутатор. Он не имеет собственного блока питания и вентиляции — они обеспечиваются шасси. Для работы требуется совместимое Blade-шасси Cisco 3000 Series.
Поддерживает ли коммутатор PoE?
Нет, эта модель не поддерживает питание по Ethernet (PoE). Если вам нужно питать устройства через кабель — рассмотрите Catalyst 3560X-16-PS-L или аналоги с PoE+.
Какие протоколы маршрутизации поддерживает устройство?
EIGRP, OSPF, RIP, RIP2, статические маршруты, MBGP, DVMRP. Также поддерживается HSRP и VRRP для резервирования.
Какой консольный порт используется?
RJ-45. Для подключения необходим консольный кабель DB9-RJ45 или USB-console.
Сколько портов SFP и какая их скорость?
4 порта SFP, каждый работает на скорости 1 Гбит/с. Поддерживаются медные (GLC-T) и оптические (GLC-SX-MM, GLC-LH-SM) трансиверы.
В каких условиях можно эксплуатировать коммутатор?
Температура от 0 до +45 °C, влажность 10–90% без конденсата. Хранение от -40 до +75 °C.
Какова коммутационная способность и производительность?
96 Гбит/с (матрица) и 72 Mpps (пакетная производительность). Обеспечивает неблокирующую работу всех портов.
Можно ли объединять порты в агрегацию?
Да, LACP (IEEE 802.3ad), до 8 портов в одной группе. Поддерживается до 12 групп агрегации.
Чем отличается WS-CBS3020-HPQ от WS-CBS3020-HP?
Модель HPQ (High Performance Quad) имеет дополнительную поддержку протоколов EIGRP и OSPF, а также увеличенный размер адресной таблицы. HP-версия — базовая L2.
