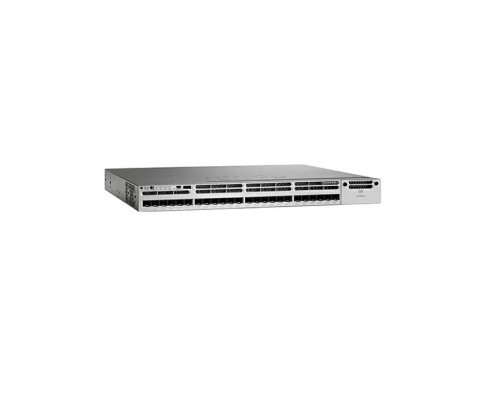

Cisco Catalyst WS-C3850-24XS — управляемый коммутатор уровня L2/L3 с 24 портами SFP (1 Гбит/с) и 4 портами 10 Gigabit Ethernet SFP+ для аплинков. Модель не имеет портов PoE, но обеспечивает высокую производительность для сетей агрегации, дата-центров и кампусов. Поддержка QoS, IP-маршрутизации, VLAN, ACL и стекирования StackWise-160 делает его гибким решением для требовательных инфраструктур.
Высокая производительность и надёжность
Коммутатор построен на платформе Cisco Catalyst 3850: скорость обработки пакетов 454,55 млн пакетов/с, коммутационная способность до 640 Гбит/с. Это обеспечивает неблокирующую работу всех портов SFP и SFP+ с минимальной задержкой.
24 порта SFP (1 GbE) + 4 порта SFP+ (10 GbE)
- 24 порта SFP — для оптических/медных трансиверов 1G, подходят для подключения серверов и распределительных коммутаторов.
- 4 порта SFP+ — для аплинков 10G к ядру сети или систем хранения данных.
- Гибкость медиа — используйте как оптоволокно (MM/SM), так и медь 1000Base-T через трансиверы GLC-T.
Стекирование StackWise-160
Поддерживается объединение до 4 коммутаторов в единый стек с пропускной способностью 160 Гбит/с между устройствами. Единая точка управления, упрощение конфигурации и отказоустойчивость.
Управление и безопасность сети
Коммутатор предоставляет расширенные возможности L2/L3 для контроля трафика и защиты периметра.
Инструменты управления
- CLI (Cisco IOS) — полная настройка через консоль или SSH.
- Web-интерфейс (Device Manager) — удобное управление через браузер.
- SSH/SSL, SNMP, Syslog — мониторинг и защищённый удалённый доступ.
- Cisco Prime Infrastructure — централизованное управление парком устройств.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика на основе IP, портов и протоколов.
- Port Security — ограничение MAC-адресов на порту.
- DHCP Snooping, Dynamic ARP Inspection — защита от сетевых атак.
Сегментация: VLAN и IP-маршрутизация
До 4094 VLAN (802.1Q) и статическая маршрутизация (IPv4/IPv6) позволяют строить сложные многосегментные сети без отдельного маршрутизатора.
Дополнительные возможности и протоколы
Quality of Service (QoS)
Гибкая маркировка и управление приоритетами трафика (802.1p, DSCP) для голоса, видео и критичных данных. До 8 очередей на порт.
Агрегация каналов (LACP)
Объединение до 8 портов в один логический канал — увеличение пропускной способности и отказоустойчивости.
IGMP Snooping / MLD Snooping
Оптимизация группового трафика для IPTV, видеоконференций и потокового вещания.
Spanning Tree (PVST+, MSTP)
Поддержка множества протоколов для предотвращения петель и обеспечения резервирования.
Совместимое оборудование и аксессуары
Для работы Cisco WS-C3850-24XS рекомендуется использовать сертифицированные модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Cisco GLC-SX-MM (многомод), GLC-LH-SM (одномод), совместимые сторонние (Finisar, FS.com) | Для портов SFP — до 10 км |
| Оптические модули SFP+ (10 Гбит/с) | Cisco SFP-10G-SR (MM), SFP-10G-LR (SM), SFP-10G-LRM | Для аплинков SFP+ — до 10 км |
| Медные трансиверы SFP | Cisco GLC-T (1G), SFP-10G-T (10G) | Для подключения по витой паре Cat6a/Cat7 |
| Стекирующие кабели | CAB-STACK-160CM (0.5 м) и другие длины | Для объединения в стек StackWise-160 |
| Консольный кабель | DB9-RJ45, USB-console (FTDI) | Для первоначальной настройки через CLI |
| Патч-корды | OM3/OM4 (оптика), Cat6a/Cat7 (медь) | Подбираются под трансиверы |
Аналоги Cisco Catalyst WS-C3850-24XS
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Catalyst 3850-24TS (WS-C3850-24T-S) | 24 порта 10/100/1000 RJ-45, 4 SFP+ аплинка, без SFP портов, бюджетнее для медных сетей. |
| Cisco | Catalyst 9300-24S (C9300-24S) | 24 порта SFP, 4x10G, стекирование StackWise-480, более новая серия, выше цена. |
| Juniper | EX4300-24S | 24 SFP, 4x10G SFP+, стекирование Virtual Chassis, L2/L3, схожая производительность. |
| Huawei | S5731S-S24S4X-A1 | 24 SFP, 4x10G SFP+, стекирование, поддержка VxLAN, более низкая стоимость. |
| HPE Aruba | Aruba 2930F 24SFP+ (JL350A) | 24 SFP, 4x10G, полностью электрические порты SFP, ограниченное стекирование. |
| D-Link | DGS-1520-24S2X | 24 SFP, 2x10G, L2, бюджетное решение для сетей небольшого масштаба. |
Рекомендация: Для сред с преобладанием оптоволокна WS-C3850-24XS является сбалансированным выбором. Если требуются медные порты доступа, обратите внимание на модели с RJ-45.
Кому подойдёт Cisco Catalyst WS-C3850-24XS
Рекомендуется, если вам нужно:
- Построить сеть агрегации с оптоволоконными подключениями доступа.
- Организовать дата-центр малого/среднего размера с серверами на 1G/10G.
- Кампусная сеть, где требуется высокая плотность SFP портов.
- Гибкое стекирование и единое управление стеком до 4 устройств.
- Расширенные QoS и IP-маршрутизация на границе сети.
Вероятно, не подойдёт, если:
- Требуется питание PoE для оконечных устройств (камеры, телефоны).
- Большая часть подключений — медный Ethernet (витая пара).
- Не нужны порты 10G и стекирование (достаточно модели без SFP+).
- Бюджет ограничен — есть более доступные альтернативы от D-Link или Huawei.
- Для сети из 5–10 устройств — избыточно и дорого.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 450×445×44,5 мм, вес 6,1 кг. Крепится в стандартную 19-дюймовую стойку. Вентиляторная система охлаждения с возможностью замены (3 модульных вентилятора).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Краткосрочно (до 72 ч): до +55°C
- Хранение: от -20°C до +70°C
- Влажность при эксплуатации: 10–90% (без конденсата)
Предназначен для установки в серверных, машинных залах и телекоммуникационных стойках.
Технические характеристики
| Тип устройства | Коммутатор |
| Базовая единица | шт |
| Производитель | Cisco |
| Тип коммутатора | Управляемый L2/L3 (IP Lite) |
| Тип портов для основного подключения | SFP (1 GbE) |
| Количество портов для основного подключения | 24 |
| Дополнительные порты | 4 × SFP+ (10 GbE) |
| Скорость передачи сетевых пакетов | 454,55 млн пакетов/с |
| Коммутационная способность | 640 Гбит/с |
| Поддержка Quality of Service (QoS) | Да |
| Управление через веб-интерфейс | Да |
| IP маршрутизация | Да (статическая, IPv4/IPv6) |
| Поддержка VLAN | Да, до 4094 |
| Стекирование | StackWise-160 (до 4 устройств) |
| Таблица MAC-адресов | 32 000 |
| Активные VLAN | 256 |
| Объём оперативной памяти (DRAM) | 4 ГБ |
| Флеш-память (FLASH) | 2 ГБ |
| Размеры (Ш×Г×В) | 450 × 445 × 44,5 мм |
| Вес нетто | 6100 г |
| Тип питания | AC 100–240 В (встроенный БП) |
| Питание PoE | Нет |
| Гарантия | Cisco Enhanced Limited Lifetime Hardware Warranty |
| Температура эксплуатации | 0 °C ... +45 °C |
| Температура хранения | -20 °C ... +70 °C |
| Влажность при работе | 10% – 90% (без конденсата) |
| Производитель | Cisco Systems |
Часто задаваемые вопросы
Какие трансиверы поддерживаются в портах SFP и SFP+?
Для портов SFP — GLC-SX-MM, GLC-LH-SM, GLC-T (медь). Для портов SFP+ — SFP-10G-SR, SFP-10G-LR, SFP-10G-T. Допустимы совместимые трансиверы сторонних производителей.
Поддерживает ли коммутатор стекирование и сколько устройств?
Да, стекирование StackWise-160. В стек можно объединить до 4 коммутаторов WS-C3850-24XS, обеспечив пропускную способность 160 Гбит/с между ними.
Есть ли поддержка PoE на этой модели?
Нет, модель WS-C3850-24XS не имеет портов PoE. Для питания устройств по кабелю используйте модели серии 3850 с буквой "P" в названии (например, WS-C3850-24P).
Можно ли использовать медные патч-корды с портами SFP?
Да, для этого установите в порт SFP медный трансивер 1000Base-T (Cisco GLC-T или совместимый). Длина линии до 100 м по Cat5e/Cat6.
Какова максимальная скорость аплинка?
4 порта SFP+ поддерживают скорость 10 Гбит/с каждый. Общая пропускная способность аплинков — до 40 Гбит/с.
Поддерживает ли коммутатор маршрутизацию между VLAN?
Да, коммутатор поддерживает статическую IP-маршрутизацию IPv4/IPv6, что позволяет маршрутизировать трафик между VLAN без внешнего маршрутизатора.
Какие функции QoS доступны?
Классификация на основе 802.1p, DSCP, ACL. Поддержка очередей на порт (до 8), строгий приоритет, взвешенное справедливое обслуживание (WFQ).
Какой тип охлаждения используется?
Три сменных вентилятора с автоматическим управлением скоростью. Обеспечивают охлаждение при температуре до +45°C.
Входит ли в комплект оборудование для монтажа в стойку?
Да, в стандартной комплектации поставляются крепления для 19-дюймовой стойки (1U), а также консольный кабель RJ-45.
Какая гарантия на данную модель?
Cisco Enhanced Limited Lifetime Hardware Warranty — пожизненная гарантия на оборудование (с условиями). Замена оборудования в случае дефекта.
