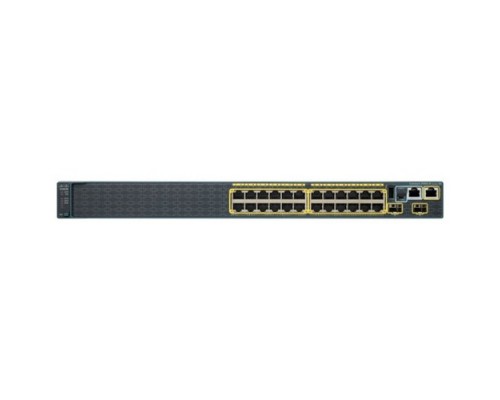

Cisco Catalyst WS-C2960S-F24TS-S — управляемый L2 коммутатор с 24 портами Fast Ethernet (10/100 Мбит/с) и 2 слотами для SFP-модулей (1 Гбит/с). Оптимальное решение для сетей доступа малого и среднего бизнеса, где скорость 100 Мбит/с на порту является достаточной, а гигабитные аплинки обеспечивают надёжное подключение к ядру сети. Коммутатор поддерживает расширенные функции управления: VLAN, QoS, ACL, агрегацию каналов, протоколы Spanning Tree, DHCP-сервер и защищённые протоколы SSH/SSL. Модель входит в популярную серию Catalyst 2960-S, отличающуюся высокой надёжностью (MTBF 782 000 ч) и низким энергопотреблением (всего 40 Вт).
Высокая производительность и надёжность
Коммутатор построен на базе проверенной платформы Cisco Catalyst 2960-S. Коммутационная способность и скорость обработки пакетов достаточны для неблокирующей работы 24 портов Fast Ethernet. Аппаратная поддержка Jumbo Frames (до 9K байт) повышает эффективность передачи крупных файлов.
24 порта Fast Ethernet с расширенными возможностями
- Поддержка авто MDI/MDI-X — автоматическое определение типа кабеля, не требуется кросс-патчкорд.
- Полнодуплексный режим на всех портах для максимальной пропускной способности.
- Ограничение скорости (Rate Limiting) для гибкого управления полосой пропускания.
2 порта SFP для гигабитного аплинка
Два порта SFP со скоростью 1 Гбит/с каждый позволяют организовать высокоскоростное подключение к магистрали или серверам. Поддерживаются как медные трансиверы (1000Base-T), так и оптические (SX, LX) на расстояние до нескольких километров.
Управление и безопасность сети
Полнофункциональный L2-коммутатор предоставляет администратору все необходимые инструменты для тонкой настройки и защиты сети.
Инструменты управления
- CLI (Command Line Interface) — гибкая настройка через консоль или Telnet/SSH.
- Web-интерфейс — интуитивное управление через браузер.
- SSH/SSL — удалённый доступ с полным шифрованием.
- SNMPv3, RMON/RMON2, ePM — интеграция в системы мониторинга (Zabbix, Cacti, Cisco Prime).
Политики безопасности
- ACL (Access Control Lists) — фильтрация по IPv4, MAC-адресам, протоколам.
- DHCP Snooping — защита от атак подмены DHCP-сервера.
- Broadcast Storm Control — предотвращение широковещательных штормов.
Гибкая сегментация: VLAN
До 255 виртуальных сетей 802.1Q позволяют изолировать отделы, гостевой Wi-Fi, IP-телефонию и системы безопасности.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение нескольких портов Fast Ethernet или SFP в логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP Snooping
Оптимизация группового трафика (IPTV, конференции) — снижает нагрузку на сеть за счёт адресной доставки мультикаста.
Spanning Tree Protocol (STP, RSTP, MSTP)
Защита от петель и обеспечение резервных путей в сети.
Quality of Service (QoS)
Приоритизация трафика на основе CoS, DSCP — гарантия качества для голоса, видео и критичных приложений.
Совместимое оборудование и аксессуары
Для полноценной работы Cisco WS-C2960S-F24TS-S рекомендуется использовать следующие совместимые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Cisco GLC-SX-MM (многомод), GLC-LH-SM (одномод), GLC-T (медь) | До 10 км по оптике |
| Консольный кабель | DB9-RJ45 (входит в комплект) или USB-console | Для первоначальной настройки через CLI |
| Патч-корды Ethernet | Cat5e/Cat6, UTP/FTP, длина по необходимости | Для подключения к портам 10/100 |
| Крепления для стойки | Входят в комплект (19", 1U) | Дополнительно можно заказать полки для тяжёлых кабелей |
Аналоги Cisco Catalyst WS-C2960S-F24TS-S
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Catalyst 2960X-24TS-L | Более новая серия 2960X, 24 10/100 + 2 SFP, улучшенная производительность и поддержка StackPower. |
| Cisco | Catalyst 1000 C1000-24T-4G-L | 24 FE + 4 GE (комбо), L2, более бюджетный, но без поддержки SFP для оптики. |
| Huawei | S2700-26TP-PWR-EI | 24 FE + 2 GE/SFP, PoE, L2, близкий функционал, бюджетный аналог. |
| HP/Aruba | Aruba 2540 24G (JL352A) | 24 GE + 4 SFP, полностью гигабитный, но значительно дороже. |
| D-Link | DGS-1100-26 | 24 FE + 2 GE/SFP, L2 управляемый, дешевле, но уступает в функционале QoS/ACL. |
| Juniper | EX2200-24T-4G | 24 FE + 4 SFP, JunOS, более дорогой сегмент, подходит для унифицированной среды Juniper. |
Рекомендация: Если вам необходима полная гигабитная скорость на всех портах, обратите внимание на Cisco 2960X-48TS-L или Huawei S5700. Для бюджетных проектов подойдёт D-Link DGS-1100-26.
Кому подойдёт Cisco Catalyst WS-C2960S-F24TS-S
Рекомендуется, если вам нужно:
- Построить сеть доступа для офиса, гостиницы или учебного заведения.
- Подключить 24 устройства со скоростью 100 Мбит/с (ПК, принтеры, IP-телефоны).
- Организовать гигабитный аплинк по оптике или меди.
- Управлять трафиком через VLAN, QoS, ACL.
- Получить надёжное решение от Cisco с длительным сроком службы.
Вероятно, не подойдёт, если:
- Требуется PoE для питания камер или точек доступа — модель не поддерживает PoE.
- Нужны порты 1 Гбит/с для всех устройств — рассмотрите Catalyst 2960X с 24 GE.
- Не нужна расширенная функциональность L2 и управление — достаточно неуправляемого свитча.
- Планируется стекирование — данная модель не поддерживает физическое стекирование.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 445×300×45 мм, вес нетто 4,5 кг. Крепится в стандартную 19-дюймовую стойку (крепёж в комплекте). Вентиляторная система охлаждения с уровнем шума 47 дБ.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +45°C
- Хранение: от -25°C до +70°C
- Влажность: 10–90% (без конденсата)
Коммутатор устойчив к перепадам температур, может устанавливаться в серверных, на складах и в технических помещениях.
Технические характеристики
| Модель | Cisco Catalyst WS-C2960S-F24TS-S |
| Артикул | WS-C2960S-F24TS-S |
| Серия | Cisco Catalyst 2960-S |
| Уровень коммутатора | 2 уровень (L2) |
| Тип портов для основного подключения | 10/100Base-T (Fast Ethernet) |
| Количество портов для основного подключения | 24 |
| Тип Uplink портов | SFP (1 Гбит/с) |
| Количество слотов SFP | 2 |
| Таблица MAC адресов | 8000 записей |
| Число VLAN | 255 (802.1Q) |
| Флэш-память | 64 МБ |
| Объём ОЗУ | 128 МБ (DRAM) |
| Поддержка Jumbo Frames | Да (до 9000 байт) |
| Скорость передачи сетевых пакетов | 6,5 Mpps (типовое для 24 FE + 2 SFP) |
| Коммутационная способность | 13,6 Гбит/с |
| Протоколы управления | SNMPv3, RMON/RMON2, ePM, CLI, Web, Telnet, SSH/SSL |
| Поддержка Quality of Service (QoS) | Да |
| Объединение каналов (LACP) | Да |
| Протокол Spanning Tree | STP, RSTP, MSTP |
| Контроль "широковещательного шторма" | Да |
| DHCP server | Да (DHCPv4) |
| Ограничение скорости | Да |
| Полнодуплексный режим | Да |
| Авто MDI/MDI-X | Да |
| LED индикатор питания | Да |
| Монтаж в стойку | Да, 1U |
| Напряжение питания | AC 100–240 В, 50–60 Гц, 1 А |
| Потребляемая мощность (в обычном режиме) | 40 Вт |
| Уровень шума | 47 дБ |
| Среднее время наработки на отказ (MTBF) | 782 000 ч |
| Размеры (Ш×Г×В) | 445 × 300 × 45 мм |
| Вес нетто | 4500 г |
| Масса брутто | 5700 г |
| Материал корпуса | Металл |
| Цвет | Черный |
| Сертификация | UL, CAN/CSA, TUV/GS, CE, NOM, FCC, EN, AS/NZS, MIC, GOST, EMC |
| Производитель | Cisco |
Часто задаваемые вопросы
Какая скорость на портах доступа?
Все 24 порта поддерживают скорость 10/100 Мбит/с (Fast Ethernet) в полном дуплексе. Этого достаточно для подключения компьютеров, IP-телефонов и принтеров.
Можно ли использовать оптические трансиверы в портах SFP?
Да, порты SFP поддерживают стандартные модули 1000Base-SX (многомод) и 1000Base-LX (одномод) производства Cisco, а также совместимые сторонние модули (Finisar, FS.com).
Поддерживает ли коммутатор стекирование?
Нет, физическое стекирование не поддерживается. Для объединения коммутаторов используйте агрегацию каналов LACP между ними.
Какие протоколы безопасности доступны?
ACL (IPv4/MAC), DHCP Snooping, фильтрация MAC-адресов, защищённые протоколы управления SSH/SSL, контроль широковещательного шторма.
Можно ли настроить DHCP-сервер на коммутаторе?
Да, встроенный DHCP-сервер для IPv4 позволяет раздавать адреса устройствам в локальной сети без отдельного сервера.
Сколько VLAN можно создать?
До 255 виртуальных сетей на основе стандарта 802.1Q. Этого достаточно для сегментации офиса, гостевого доступа и служебных сетей.
Какова максимальная мощность потребления?
Типовое потребление 40 Вт, при пиковых нагрузках до 50 Вт. Коммутатор энергоэффективен и не требует системы охлаждения большой мощности.
Какой гарантийный срок?
Cisco предоставляет ограниченную пожизненную гарантию (Limited Lifetime Hardware Warranty) на модели серии Catalyst 2960-S.
Можно ли мониторить трафик через SNMP?
Да, поддерживаются SNMPv3, RMON/RMON2, ePM. Коммутатор легко интегрируется в системы сетевого мониторинга.
Входит ли в комплект консольный кабель?
Да, в стандартной поставке присутствует консольный кабель RJ-45/DB9 для первоначальной настройки через CLI.
