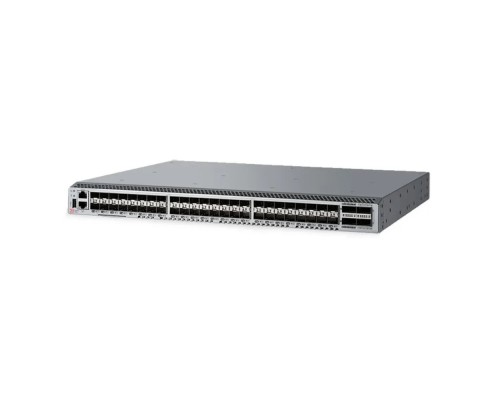

Коммутатор Fibre Channel Brocade G620 48 портов 32Gb SFP Enterprise Bundle (BR-G620-48-32G-R-1_CR) — высокопроизводительный SAN-коммутатор корпоративного класса с 48 активированными портами Fibre Channel 32 Гбит/с (64 порта всего). Оснащается двумя блоками питания, 48 трансиверами 32Gb SWL SFP, лицензией Enterprise Bundle и комплектом направляющих для монтажа в стойку. Работает под управлением Fabric OS (FOS) и обеспечивает низкую задержку, высокую масштабируемость и расширенные функции управления трафиком для современных ЦОД и сетей хранения данных.
Максимальная производительность SAN
Коммутатор Brocade G620 построен на базе ASIC 6-го поколения: пропускная способность до 2,56 Тбит/с (64 порта x 32 Гбит/с двунаправленно). Скорость обработки пакетов (FCP-кадров) — до 200 млн кадров в секунду. Это гарантирует неблокируемую работу всех 48 портов 32Gb даже при пиковых нагрузках.
48 портов 32Gb Fibre Channel + 16 портов по запросу (опционально)
- 48 портов активированы и укомплектованы трансиверами 32Gb SWL SFP. Поддерживают скорость 8/16/32 Гбит/с.
- 16 дополнительных портов могут быть активированы отдельной лицензией (Ports on Demand).
- Автоматический Trunking (DPS) — объединение до 8 портов в канал с пропускной способностью до 256 Гбит/с.
Поддержка Gen 6 32Gb и обратная совместимость
Полностью совместим с устройствами 8/16/32Gb FC, поддерживает автоматическое согласование скорости. Благодаря технологии ClearLink возможна диагностика оптических каналов на физическом уровне.
Управление и безопасность SAN
Коммутатор Brocade G620 предоставляет полный набор инструментов для администрирования и защиты сети хранения.
Инструменты управления
- CLI (Fabric OS) — мощный командный интерфейс для автоматизации и тонкой настройки.
- Web-интерфейс (Web Tools) — интуитивное управление через браузер с мониторингом состояния портов и производительности.
- Brocade Network Advisor (SANnav) — централизованная платформа для управления SAN-инфраструктурой.
- SSH/SSL — защищённый удалённый доступ.
Политики безопасности
- Зонирование (Zoning) — изоляция трафика между HBA и целевыми устройствами на уровне WWN, портов или доменов.
- LUN Masking / Target Mapping — скрытие логических номеров устройств.
- Ролевая модель RBAC — разграничение прав администраторов.
- IPsec, RADIUS/TACACS+ — защита каналов управления.
Расширенные возможности уровне предприятия (Enterprise Bundle)
Лицензия Enterprise Bundle активирует функции: Fabric Vision (мониторинг состояния fabric), Advanced Performance Monitoring (детальная статистика задержек), Adaptive Data Rate Control (управление скоростью потоков) и Trunking (ISL Trunking).
Дополнительные возможности и протоколы
Fabric Vision
Интеллектуальная диагностика fabric: мониторинг здоровья каналов, прогнозирование отказов оптоволокна, выявление аномалий задержек.
ISL Trunking
Агрегация межкоммутаторных линков (ISL) до 8 портов для увеличения пропускной способности и отказоустойчивости. Поддержка стандарта FC-SW-6.
Virtual Fabric (NPIV)
Поддержка логических коммутаторов в одном физическом — до 8 виртуальных fabric для мультиарендных сред.
FICON
Сертифицирован для mainframe-сред (z/OS, FICON-каналы). Поддержка всех необходимых профилей.
Совместимое оборудование и аксессуары
Для полноценной работы Brocade G620 рекомендуется использовать сертифицированные компоненты Brocade/IBM и совместимые сторонние трансиверы.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (32Gb FC) | Brocade 32Gb SFP+ SWL для многомода, LW для одномода (до 10 км). Совместимые: IBM 32Gb SFP+, Finisar FTLF1327P2BTL, Broadcom | В комплекте 48 шт. SWL. Для длинных линков заказываются LW |
| Медные кабели DAC (Direct Attach) | Brocade 32Gb DAC (1-5 м), пассивные | Для коротких соединений внутри стойки |
| Оптические патч-корды | LC/LC duplex, OM3/OM4 (многомод), OS2 (одномод) | Длина зависит от топологии. Для 32Gb рекомендуется OM4 |
| HBA (Host Bus Adapter) | Brocade 1860 Fabric Adapter; Emulex LPe32002; QLogic QLE2772 (32Gb FC) | Для серверов с PCIe 3.0/4.0 |
| Крепления для стойки | Входят в комплект (направляющие для 19”, 1U) | Дополнительно: кабельные органайзеры |
Аналоги Brocade G620 (BR-G620-48-32G-R-1_CR)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Brocade (Broadcom) | Brocade G610 (BR-G610-24-32G-R) | 24 порта 32Gb, меньшая стоимость, подходит для небольших SAN |
| Brocade (Broadcom) | Brocade G630 (BR-G630-64-32G-R) | 64 порта 32Gb, более высокая плотность, схожая функциональность |
| Cisco | MDS 9148S (DS-C9148S-48K9) | 48 портов 32Gb, NX-OS, поддержка FC-PI6, аналогичный уровень управления |
| QLogic (Marvell) | QLogic 2800 48-16Gb | 16Gb FC, 48 портов, более низкая скорость, меньшая цена |
| IBM | IBM SAN48B-6 (48 Ports 32Gb) | OEM на базе Brocade G620, идентичные характеристики, ПО FOS |
| Dell EMC | Dell EMC PowerEdge S1400 | Аппаратная платформа Brocade, 48 портов 32Gb, FOS, лицензирование Enterprise |
Рекомендация: Если нужна полная совместимость с existing Brocade fabric — выбирайте G620 или IBM SAN48B-6. Для мультивендорной среды подойдёт Cisco MDS 9148S.
Кому подойдёт Brocade G620 48 портов 32Gb
Рекомендуется, если вам нужно:
- Построить или расширить сеть хранения данных (SAN) в ЦОД или корпоративном дата-центре.
- Подключить 48 серверов или систем хранения (или больше при использовании портов по запросу).
- Обеспечить скорость 32Gb для требовательных приложений (VDI, БД, high performance computing).
- Использовать расширенные функции мониторинга и управления (Fabric Vision, Trunking, зонирование).
- Интегрироваться в существующую SAN на базе Brocade (совместимость с G610, G630, DCX).
Вероятно, не подойдёт, если:
- Вам нужно менее 12 портов — избыточно и дорого, рассмотрите G610.
- Используете Ethernet-сеть iSCSI — Fibre Channel не поддерживается.
- Не требуются скорость 32Gb и расширенные сан-функции (достаточно 16Gb).
- Бюджет ограничен — возможно, подойдёт QLogic 2800 или refurbished G610.
- У вас уже есть парк коммутаторов Cisco MDS — лучше выбрать MDS 9148S для единообразия.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 429?424?43 мм, вес 7,5 кг (без SFP). Крепится в стандартную 19-дюймовую стойку. Вентиляторная система охлаждения (от портов к задней панели) с низким уровнем шума (50 dBA).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устойчив к вибрациям и может устанавливаться в серверных стойках совместно с другим оборудованием.
Технические характеристики
| Модель | Brocade G620 |
| Артикул | BR-G620-48-32G-R-1_CR |
| Тип устройства | Коммутатор Fibre Channel |
| Общее количество портов | 64 |
| Количество активированных портов | 48 |
| Скорость портов | 32/16/8 Гбит/с автосогласование |
| Комплектация: трансиверы | 48 шт. 32Gb SWL SFP+ (многомод) |
| Комплектация: направляющие для стойки | Да, входит в комплект |
| Лицензия | Enterprise Bundle (активирована) |
| Версия ПО | Fabric OS (FOS) 8.2.х |
| Апгрейд ПО | Невозможен (фиксированная лицензия) |
| Количество блоков питания | 2 (горячая замена, 1+1 резервирование) |
| Мощность блока питания | 250 Вт (каждый) |
| Потребляемая мощность | ~120 Вт (тип.) |
| Направление воздушного потока | От портов к задней панели (I/O back) |
| Максимальное количество host-адаптеров | 256 (в fabric) |
| Таблица зонирования | до 2048 зон, 4096 alias |
| FICON | Да, сертифицирован |
| ISL Trunking | до 8 портов в trunk (256 Гбит/с) |
| Virtual Fabric (NPIV) | до 8 виртуальных fabric |
| Управление | CLI (FOS), Web Tools, SANnav, SNMP, SSH |
| Размеры (Ш?Г?В) | 429?424?43 мм |
| Вес нетто | 7500 г |
| Монтаж в стойку | Да, 1U |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% |
| Относительная влажность при хранении | 5–95% |
| Производитель | Broadcom Inc. (Brocade) |
Часто задаваемые вопросы
Для каких задач применяется Brocade G620?
Для построения сетей хранения данных (SAN) в ЦОД среднего и крупного размера. Подходит для подключения серверов к СХД (Block-level), консолидации storage, виртуализации (VMware, Hyper-V) и mainframe-сред.
Сколько портов будет работать из коробки?
48 портов Fibre Channel 32Gb полностью активированы и укомплектованы трансиверами 32Gb SWL. Оставшиеся 16 портов можно активировать отдельной лицензией (Ports on Demand).
Что входит в лицензию Enterprise Bundle?
Включает Fabric Vision (мониторинг fabric), Advanced Performance Monitoring (APM), Adaptive Data Rate Control, ISL Trunking, а также расширенные возможности зонирования и диагностики.
Поддерживает ли коммутатор стекирование (Virtual Fabric)?
Да, до 8 виртуальных fabric в одном физическом коммутаторе. Это позволяет изолировать трафик разных клиентов или тестовых сред без дополнительного оборудования.
Какие трансиверы входят в комплект?
48 шт. Brocade 32Gb SWL SFP+ (Short Wavelength, для многомодового оптоволокна OM3/OM4, до 150 м). Для одномодовых линий (10 км) необходимо заказывать LW-трансиверы отдельно.
Можно ли удаленно управлять коммутатором?
Да: SSH, Telnet (с шифрованием), Web Tools (https), а также через SANnav/Network Advisor. Все интерфейсы поддерживают шифрование и аутентификацию.
Поддерживает ли G620 зонирование?
Да, зонирование на основе WWN, портов и доменов. Поддержка soft- и hard-зонирования (для жёсткого зонирования требуется опция).
Какова задержка на порту?
Типичная задержка менее 1 мкс в режиме cut-through. При использовании ISL Trunking и Fabric Vision задержка незначительно возрастает (в пределах 2–3 мкс).
В каких условиях можно эксплуатировать?
Температура от 0 до +40 °C, влажность 10–90% без конденсата. Подходит для серверных и технических помещений с контролем климата.
Можно ли установить в стойку?
Да, это стандартный 19-дюймовый корпус высотой 1U. В комплекте идут направляющие для монтажа. Рекомендуется использовать кабельные органайзеры.
