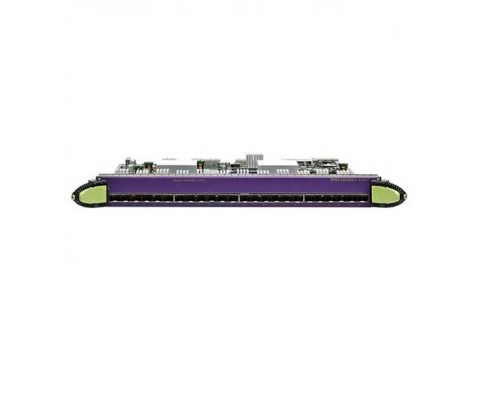

Extreme Networks BDXA-40G24X (артикул 48051) — интерфейсный модуль с 24 портами 40GbE для установки в коммутаторы серии Extreme Networks BDX A. Предназначен для высоконагруженных сетей центров обработки данных, облачных платформ и корпоративных магистралей. Поддерживает Fibre Channel over Ethernet (FCoE), обеспечивая консолидацию трафика хранения и передачи данных в единой инфраструктуре. Гарантирует ультранизкие задержки, аппаратное ускорение и полную совместимость с инструментами управления Extreme Management Center и ExtremeControl.
Высокая производительность и масштабируемость
Модуль BDXA-40G24X спроектирован для пиковых нагрузок. Каждый из 24 портов 40GbE работает на полной скорости, обеспечивая суммарную пропускную способность 960 Гбит/с. Благодаря энергоэффективной архитектуре модуль потребляет значительно меньше энергии на гигабит по сравнению с решениями предыдущего поколения.
24 порта 40 Gigabit Ethernet
- Полноскоростная работа — до 40 Гбит/с на порт без блокировок.
- Поддержка FCoE — передача трафика Fibre Channel поверх Ethernet, что снижает количество адаптеров и кабелей.
- Аппаратная обработка — низкие задержки (менее 1 мкс) для критичных приложений (HPC, СУБД real-time).
Бесшовная интеграция и интеллектуальное управление
Модуль полностью совместим с экосистемой Extreme Networks и централизованными платформами управления.
Инструменты управления
- Extreme Management Center — единая консоль для мониторинга, конфигурации и аналитики.
- ExtremeControl — политики безопасности, контроль доступа, автоматизация реагирования.
- CLI и Web-интерфейс — гибкая настройка через командную строку или графический интерфейс.
Защита данных и надежность
- Отказоустойчивость — механизмы резервирования путей и агрегация каналов (LACP).
- ACL и QoS — гранулярная политика доступа и приоритезация трафика.
- Прозрачная интеграция с FCoE — поддержка DCB (Data Center Bridging) для гарантированной доставки.
Область применения
Модуль Extreme BDXA-40G24X оптимизирован для сред, где требуются максимальная плотность портов 40GbE и консолидация сетей хранения.
Ключевые сценарии
- ЦОД (Data Center) — коммутация ядра, агрегация стоек, подключение серверов с высокой пропускной способностью.
- Облачные сервисы — построение отказоустойчивых облачных платформ с поддержкой FCoE.
- Крупные предприятия — магистральные каналы между корпусами, подключение систем хранения (SAN).
- Госсектор, медицина, производство — высокая безопасность, резервирование и централизованный мониторинг.
Совместимое оборудование и аксессуары
Для корректной работы модуля BDXA-40G24X используйте только сертифицированные компоненты Extreme Networks. Ниже приведены основные элементы совместимой инфраструктуры.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси Extreme BDX A | Extreme BDXA-240, BDXA-480, BDXA-880 | Слоты для установки модуля (совместимость с BDXA-40G24X) |
| Оптические модули QSFP+ (40GbE) | Extreme QSFP-40G-SR4, QSFP-40G-LR4, а также совместимые (Finisar, FS.com) | Многомодовый OM3/OM4 — до 150 м, одномодовый — до 10 км |
| Медные кабели QSFP+ Direct Attach (DAC) | Extreme QSFP-H40G-CUx (1-5 м), 3-й партии (10Gtek) | Для коротких соединений внутри стойки |
| Оптические патч-корды | MPO/MTP (8/12 волокон) для SR4, LC дуплекс для LR4 | Тип волокна подбирается под трансивер |
| Кабели управления | RJ45–DB9 (консольный), USB (micro-USB) | Для первоначальной настройки через CLI |
Аналоги Extreme Networks BDXA-40G24X
При выборе альтернатив с 24 портами 40GbE и поддержкой FCoE обратите внимание на модели.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Extreme Networks | BDXA-40G12X (12 портов) | Меньшая плотность портов, для менее нагруженных сегментов ЦОД |
| Cisco | N9K-M4PC-CFP4 (модуль для Nexus 9000) | 24 порта 40GbE, поддержка FCoE, но используется в экосистеме Cisco ACI |
| Juniper | EX4650‑48Y (48x25GbE + 4x100GbE) | Отличается количеством портов, поддержка FCoE ограничена |
| Huawei | CE8860‑4C‑E (24x40GbE) | Поддержка FCoE, работа в линейке CloudEngine, схожая производительность |
| Arista | DCS‑7280CR2‑60 (60x40GbE) | 60 портов 40GbE, подходит для core-уровня, но избыточно для сегмента с 24 портами |
Рекомендация: Если ваша инфраструктура построена на оборудовании Extreme, то BDXA-40G24X является максимально естественным выбором. Для мультивендорных сред рассмотрите совместимость по оптике и протоколам.
Кому подойдёт Extreme BDXA-40G24X
Рекомендуется, если:
- Вы строите или модернизируете ЦОД с высокой плотностью 40GbE.
- Требуется консолидация сетей хранения и передачи данных через FCoE.
- Необходимо централизованное управление через Extreme Management Center.
- Важны низкие задержки и аппаратная обработка трафика.
- Нужна отказоустойчивая коммутация ядра и агрегация каналов.
Вероятно, не подходит, если:
- Вам хватает 10GbE, и нет потребности в 40GbE.
- Сеть построена на оборудовании других вендоров без совместимости по QSFP+.
- Не требуется поддержка FCoE (используется только Ethernet).
- Нужно лишь несколько портов 40GbE — дешевле взять модуль с 12 портами.
Конструкция и условия эксплуатации
Компактный модуль для установки в шасси
Форм-фактор — линейная карта для шасси серии BDX A. Размеры (Ш?Г?В) типовые для слотов Extreme. Охлаждение осуществляется за счет вентиляторов шасси. Модуль оснащен LED-индикаторами состояния для каждого порта.
Условия эксплуатации
- Рабочая температура: от 0°C до +45°C
- Температура хранения: от -40°C до +70°C
- Относительная влажность: 10–85% (без конденсата)
Технические характеристики
| Тип устройства | Интерфейсный модуль |
| Модель | Extreme Networks BDXA-40G24X |
| Артикул | 48051 |
| Количество портов | 24 порта 40GE (QSFP+) |
| Скорость передачи данных | До 40 Гбит/с на порт |
| Поддержка протоколов | Ethernet, Fibre Channel over Ethernet (FCoE) |
| Габариты | Компактный дизайн для установки в коммутаторы Extreme Networks |
| Функциональные возможности | Высокая производительность, масштабируемость, надежность, простота управления, интеграция с экосистемой, защита данных, энергоэффективность |
| Применение | Крупные предприятия, центры обработки данных, облачные сервисы, медицинские учреждения, правительственные организации, производственные предприятия |
| Интеграция с экосистемой | Совместимость с Extreme Management Center, ExtremeControl |
| Комплект поставки | Интерфейсный модуль Extreme BDXA-40G24X, документация |
| Производитель | Extreme Networks |
Часто задаваемые вопросы
Для каких шасси подходит модуль BDXA-40G24X?
Модуль устанавливается в линейку шасси Extreme BDX A: модели BDXA-240, BDXA-480, BDXA-880. Проверьте наличие свободных слотов и совместимость с версией ПО.
Какова общая пропускная способность модуля?
Суммарная неблокируемая пропускная способность 24 портов по 40 Гбит/с составляет 960 Гбит/с в дуплексе (1920 Гбит/с полная дуплексная).
Поддерживает ли модуль FCoE без дополнительных лицензий?
Да, поддержка FCoE включена в базовое ПО. Дополнительных лицензий для консолидации SAN/LAN не требуется.
Можно ли использовать модуль с шасси других производителей?
Нет, модуль предназначен исключительно для шасси Extreme Networks серии BDX A. Для других платформ используйте соответствующие линейки карт.
Какие трансиверы QSFP+ рекомендуются?
Оптимально использовать оригинальные Extreme QSFP-40G-SR4 (многомод) или QSFP-40G-LR4 (одномод). Допустимы совместимые при соответствии стандартам IEEE 802.3ba.
Имеется ли поддержка агрегации каналов на модуле?
Да, модуль поддерживает LACP (IEEE 802.3ad), что позволяет объединять порты в логические каналы до 120 Гбит/с (3x40GbE) и выше.
Как мониторить состояние модуля удаленно?
Через интерфейс шасси и Extreme Management Center. Доступны SNMP, syslog, а также мониторинг температуры и напряжения.
Какие меры защиты данных реализованы?
ACL, Port Security, контроль доступа на основе ExtremeControl, поддержка 802.1X и фильтрация BPDU.
Требуется ли дополнительное охлаждение модуля?
Охлаждение обеспечивается штатной системой шасси. Убедитесь, что установлены все необходимые вентиляторы и соблюдены условия эксплуатации.
Входит ли в комплект поставки консольный кабель?
В стандартной комплектации — только модуль и документация. Консольный кабель и оптические модули заказываются отдельно.
