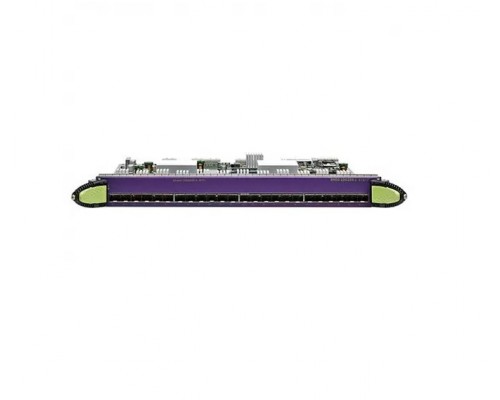

Extreme Networks BDXA-40G12X (артикул 48046) — высокопроизводительный интерфейсный модуль с 12 портами 40 Gigabit Ethernet для коммутаторов Extreme Networks. Обеспечивает агрегацию каналов, поддержку Fibre Channel over Ethernet (FCoE) и продвинутую телеметрию. Предназначен для использования в ядре сети, центрах обработки данных и в инфраструктуре облачных сервисов, где требуются высокая плотность портов 40GE и минимальные задержки.
Высокая производительность и масштабируемость
Модуль BDXA-40G12X построен на базе проверенной платформы Extreme BDX 9000/8000. Коммутационная способность модуля — 480 Гбит/с (12×40 Гбит/с), что обеспечивает неблокируемую работу всех портов одновременно. Поддержка FCoE позволяет консолидировать трафик хранения и Ethernet в единой сети.
12 портов 40 Gigabit Ethernet
- Каждый порт 40GE — скорость до 40 Гбит/с (QSFP+). Допускается разбивка на 4×10GE с помощью breakout-кабелей.
- Поддержка FCoE — передача трафика Fibre Channel поверх Ethernet для SAN-сетей.
- Высокая плотность — до 12 портов 40GE в одном слоте, что оптимально для агрегации стоек в ЦОД.
Полнодуплексная работа и управление очередями
Модуль поддерживает до 8 очередей на порт, IEEE 802.1p, DCBX и ETS. Гарантированная пропускная способность для критичного трафика (FC, iSCSI, видео).
Управление и безопасность сети
Модуль полностью управляемый, интегрируется в экосистему Extreme Networks (ExtremeCloud IQ, ExtremeControl, Extreme Management Center).
Инструменты управления
- Extreme Management Center — централизованное управление, мониторинг и аналитика.
- ExtremeCloud IQ — облачное управление и автоматизация.
- CLI (EXOS / VOSS) — консольный доступ для тонкой настройки.
- Web-интерфейс — интуитивное управление через браузер.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация на основе IP, MAC, протоколов.
- MACsec (802.1ae) — шифрование данных на канальном уровне (опционально).
- DHCP Snooping / Dynamic ARP Inspection — защита от атак уровня L2.
Виртуализация и сегментация
Поддержка VLAN (802.1Q) до 4094, VXLAN для сетей-оверлеев, изоляция трафика между арендаторами в облачных средах.
Дополнительные возможности и протоколы
Агрегация каналов (LACP, MC-LAG)
Объединение нескольких портов 40GE в один логический канал до 240 Гбит/с (6×40GE). Поддержка Multi-chassis LAG для отказоустойчивости на уровне коммутаторов.
FCoE (Fibre Channel over Ethernet)
Нативная поддержка FCoE для подключения к Fibre Channel SAN через Ethernet-инфраструктуру. Работает с VN2VN и FIP snooping.
PFC, ETS, DCBX
Протоколы для конвергентных сетей: приоритетное управление потоком, расширенное распределение полосы. Обеспечивают качество обслуживания для трафика хранения и реального времени.
VXLAN / NVGRE
Инкапсуляция L2 в L3 для создания масштабируемых сетей-оверлеев в ЦОД.
Совместимое оборудование и аксессуары
Для полноценной работы Extreme BDXA-40G12X требуется совместимая платформа и оптические модули. Рекомендуемые компоненты указаны ниже.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Коммутационная платформа | Extreme BDX 8000 / BDX 9000 (шасси), слоты для линейных карт | Модуль устанавливается в свободный слот шасси |
| Оптические модули QSFP+ (40GE) | Extreme QSFP+ 40GBASE-SR4, LR4, QSFP+ 40GBASE-CR4 (медь) | Дальность до 10 км (LR4) / 100 м (SR4 OM3/OM4) |
| Breakout-кабели 40G→4×10G | QSFP+ to 4×SFP+ (пассивный медь или активный оптический) | Для подключения устройств с портами 10GE |
| Управляющее ПО | Extreme Management Center, ExtremeCloud IQ, EXOS/VOSS | Для централизованного мониторинга |
| Кабели и патч-корды | OM3/OM4 многомод, OS2 одномод, Cat6a/Cat7 для медных трансиверов | Длина под топологию |
Аналоги Extreme Networks BDXA-40G12X
При выборе альтернативного модуля для агрегации 40GE обратите внимание на следующие решения от других производителей.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | N9K-C93180YC-FX3 (модуль 40GE) | 48×25GE + 6×100GE, но есть варианты с 40GE. Поддержка FCoE, VXLAN |
| Juniper | EX9251 (линейная карта 40GE) | 12×40GE, поддержка MACsec, VXLAN, более высокая цена |
| Huawei | CE-MP-12X40GE (CloudEngine 8800) | 12×40GE, FCoE, DCBX, интеграция с Agile Controller |
| Dell EMC | Z9432F-ON (модуль 40GE) | 32×100GE, но supports 40GE breakout, Open Networking |
| Hewlett Packard Enterprise | SN1100Q (12×40GE) | Для коммутаторов Aruba 8400, поддержка VXLAN, BGP EVPN |
Рекомендация: Если вы используете экосистему Extreme Networks, модуль BDXA-40G12X обеспечит полную интеграцию с Extreme Management Center и ExtremeCloud IQ. Для мультивендорной среды рассмотрите Cisco Nexus или HPE Aruba.
Кому подойдёт Extreme BDXA-40G12X
Рекомендуется, если вам нужно:
- Агрегировать трафик от серверов и систем хранения (40GE uplinks).
- Поддержка FCoE для конвергентной SAN/LAN сети.
- Высокая плотность 40GE портов в ЦОД (до 12 на слот).
- Интеграция с Extreme Management Center и ExtremeCloud IQ.
- Организация сетей-оверлеев (VXLAN) для мультиарендных сред.
Вероятно, не подойдёт, если:
- Вам нужны порты 100GE — смотрите в сторону BDXA-100Gx.
- Используется оборудование только других вендоров без поддержки EXOS.
- Требуются порты 1/10GE — достаточно модуля с SFP+.
- Нет потребности в FCoE или VXLAN.
Конструкция и условия эксплуатации
Компактный дизайн
Модуль выполнен в формате линейной карты для шасси Extreme BDX 8000/9000. Габариты: 40×366×533 мм (В×Ш×Г), вес около 2,5 кг. Устанавливается в слот, фиксируется винтами. Горячая замена без отключения питания.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% без конденсата
Устойчив к вибрациям и электромагнитным помехам, соответствует стандартам NEBS Level 3.
Технические характеристики
| Тип устройства | Интерфейсный модуль |
| Модель | Extreme Networks BDXA-40G12X |
| Артикул | 48046 |
| Количество портов 40GE | 12 (QSFP+) |
| Скорость передачи данных | до 40 Гбит/с на порт |
| Поддержка FCoE | Да (Fibre Channel over Ethernet) |
| Поддрежка протоколов | Ethernet, FCoE, VXLAN, NVGRE, DCBX, PFC, ETS |
| Таблица MAC-адресов | 128 000 записей |
| VLAN | 4094 (802.1Q), VXLAN (16 млн) |
| ACL (IPv4/IPv6) | Да, до 8K записей |
| Агрегация каналов | LACP, MC-LAG (до 8 членов) |
| Jumbo-кадры | До 9216 байт |
| Управление | CLI (EXOS/VOSS), Web, Extreme Management Center, ExtremeCloud IQ |
| Память (RAM / Flash) | 4 ГБ / 2 ГБ |
| Энергопотребление | до 180 Вт (типовое 150 Вт) |
| Охлаждение | Принудительное (вентиляторы шасси) |
| Габариты (В×Ш×Г) | 40×366×533 мм (1U, половинная ширина) |
| Вес нетто | ~2,5 кг |
| Диапазон рабочих температур | 0°C до +45°C |
| Относительная влажность | 10–90% без конденсата |
| Совместимые шасси | Extreme BDX 8000, BDX 9000 |
| Производитель | Extreme Networks |
Часто задаваемые вопросы
В какие шасси можно установить BDXA-40G12X?
Модуль совместим с шасси Extreme Networks серии BDX 8000 и BDX 9000. Устанавливается в любой свободный слот, поддерживается горячая замена.
Поддерживает ли модуль разбивку порта 40GE на 4×10GE?
Да, с помощью breakout-кабелей QSFP+→4×SFP+ каждый порт 40GE может работать как 4 независимых порта 10GE. Необходимо включить режим breakout в конфигурации.
Какую пропускную способность обеспечивает модуль?
Агрегированная пропускная способность — 480 Гбит/с (12×40GE). Коммутационная матрица шасси должна обеспечивать неблокируемую работу.
Можно ли использовать модуль в сетях хранения данных?
Да, модуль поддерживает FCoE (Fibre Channel over Ethernet) для подключения к SAN. Рекомендуется использовать DCBX и PFC для гарантии качества обслуживания.
Какие средства управления доступны?
Полная поддержка EXOS/VOSS CLI, веб-интерфейс (ExtremeCloud IQ или Extreme Management Center), а также REST API для автоматизации.
Поддерживается ли шифрование трафика?
Опционально через MACsec (802.1ae) при использовании совместимых трансиверов. Также доступны IPsec и ACL для ограничения доступа.
Требуется ли лицензия для активации FCoE?
В большинстве случаев лицензия на FCoE входит в базовое ПО модуля. Уточняйте при заказе: возможно, потребуется лицензия Extreme Portfolio.
Можно ли мониторить температуру и энергопотребление?
Да, модуль предоставляет SNMP-трапы и данные через Extreme Management Center: температура, напряжение, потребляемая мощность, ошибки портов.
Какой модуль подойдёт для подключения к оборудованию 10GE?
Используйте breakout-кабель QSFP+ → 4×SFP+ для подключения серверов с портами 10GE. Также можно установить SFP+ трансивер через адаптер (не рекомендуется из-за потери портов).
Где используется BDXA-40G12X чаще всего?
В ядрах ЦОД, агрегации стоек, облачных платформах, медицинских и государственных учреждениях, где требуются высокая плотность 40GE и поддержка FCoE.
