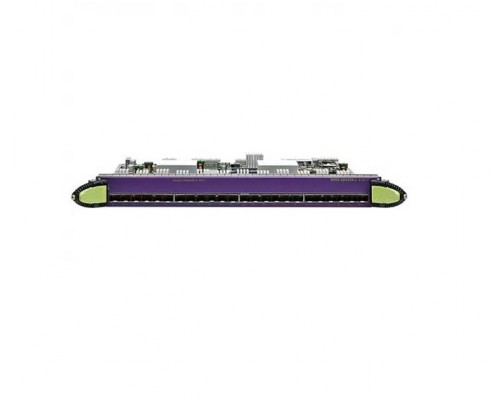

Extreme Networks BDXA-10G48X (арт. 48041) — высокопроизводительный интерфейсный модуль 48 портов 10 Gigabit Ethernet с поддержкой FCoE (Fibre Channel over Ethernet). Разработан для установки в коммутаторы BlackDiamond серии и обеспечивает агрегацию каналов, минимальную задержку и бесшовную интеграцию с экосистемой Extreme Networks. Идеальное решение для центров обработки данных, крупных предприятий и облачных сервисов, требующих масштабируемости, надёжности и продвинутой защиты данных.
Экстремальная производительность для ЦОД
Модуль BDXA-10G48X спроектирован для сред с высокой плотностью трафика. 48 портов 10GbE работают на полной скорости без блокировок, обеспечивая суммарную пропускную способность до 960 Гбит/с (полный дуплекс). Поддержка FCoE позволяет консолидировать трафик хранения и данных в единой инфраструктуре.
48 портов 10 Gigabit Ethernet
- 10GBASE-R — поддержка всех стандартных оптических и медных трансиверов SFP+ (SR, LR, LRM, DAC, AOC).
- FCoE (Fibre Channel over Ethernet) — передача Fibre Channel-трафика поверх Ethernet без потери производительности.
- Линейная производительность — каждый порт обрабатывает до 14,88 млн пакетов/с.
Интеграция с платформой BlackDiamond
Модуль устанавливается в шасси Extreme Networks BlackDiamond (BD-8800, BD-8900) и использует общую коммутационную матрицу шасси для обеспечения неблокируемой связи между всеми модулями.
Управление, автоматизация и безопасность
Модуль полностью совместим с программной экосистемой Extreme Networks, что обеспечивает централизованное управление и защиту.
Инструменты управления
- Extreme Management Center (XMC) — единая консоль для мониторинга, конфигурации и аналитики.
- ExtremeControl — политики доступа на основе ролей, NAC и интеграция с Active Directory.
- CLI, SNMP, NETCONF, REST API — классические и программные интерфейсы для автоматизации.
- Веб-интерфейс — быстрая настройка и мониторинг из браузера.
Технологии защиты данных
- Шифрование трафика — MACsec (802.1ae) на портах для защиты от прослушивания.
- Аутентификация 802.1X — контроль доступа устройств к сети.
- ACL и фильтрация — ограничение трафика на основе L2-L4 заголовков.
- Защита от BUM-штормов — подавление широковещательных штормов.
Высокая доступность
Поддержка MLAG (Virtual Port Channel), LACP, резервирование трафика и механизмы быстрой сходимости (802.1w, 802.1s).
Области применения
Благодаря высокой плотности портов и поддержке FCoE модуль востребован в самых требовательных средах.
- Центры обработки данных (ЦОД) — агрегация серверов, подключение систем хранения данных (SAN/NAS).
- Крупные предприятия — ядро сети корпоративного кампуса.
- Облачные сервисы — инфраструктура для виртуализации и контейнеров.
- Медицинские учреждения — безопасная передача медицинских изображений и записей.
- Правительственные и производственные объекты — защищённые сети с высокими требованиями к надёжности.
Совместимые компоненты и аксессуары
Для развёртывания модуля BDXA-10G48X требуется совместимое шасси и оптика. Ниже приведены основные позиции.
| Тип | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси BlackDiamond | BD-8800 (8 слотов), BD-8900 (8 или 16 слотов) | Модуль занимает 1 слот |
| Оптические трансиверы SFP+ 10GbE | Extreme 10GBASE-SR, 10GBASE-LR, 10GBASE-LRM; совместимые Finisar, FS.com | Дальность от 300 м (SR) до 10 км (LR) |
| Медные кабели SFP+ (DAC) | Extreme DAC SFP+ 1м/3м/5м; пассивные и активные | Для коротких соединений внутри стойки |
| Кабели Fibre Channel (FCoE) | Оптические кабели OM3/OM4 (многомод) или OS2 (одномод) | Для подключения к SAN |
| Управляющее ПО | Extreme Management Center (лицензия), ExtremeControl | Обязательно для централизованного управления |
Аналоги Extreme BDXA-10G48X (48041)
Если требуется альтернатива, рассмотрите следующие модули с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Extreme Networks | BDXA-G48X (48040) | 48 портов 1GbE, без FCoE. Бюджетный вариант для кампусных сетей. |
| Extreme Networks | VIM48-10G (49001) | 48 портов 10GbE, поддержка FCoE, для шасси Summit и BlackDiamond. |
| Cisco | Nexus 9396PX | 48 портов 10GbE, 6 портов 40GbE, поддержка FCoE, NX-OS. Аналог для ЦОД. |
| Juniper | QFX5100-48S | 48 портов 10GbE, 4 порта 40GbE, поддержка VCF, FCoE. |
| Huawei | CE6855-48S6Q-HI | 48x10GbE, 6x40GbE, поддержка FCoE, VXLAN. Конкурент в ЦОД. |
| HP Aruba | 8320 48SFP+ | 48 портов 10GbE SFP+, 4 порта 40GbE, ArubaOS-CX. |
Рекомендация: Если в вашей сети уже используется экосистема Extreme Networks, выбор BDXA-10G48X обеспечит лучшую интеграцию. Для мультивендорных сред подойдут Cisco Nexus 9396PX или Juniper QFX5100.
Кому подойдёт Extreme BDXA-10G48X
Рекомендуется, если вам нужно:
- Построить высокопроизводительный ЦОД с плотностью 10GbE.
- Консолидировать сети хранения (SAN) и передачи данных через FCoE.
- Централизованное управление через Extreme Management Center.
- Высокая отказоустойчивость (MLAG, резервирование шасси).
- Защита данных на уровне портов (MACsec, 802.1X).
Вероятно, не подойдёт, если:
- Достаточно 1GbE портов — дешевле использовать BDXA-G48X.
- Нет шасси BlackDiamond — модуль не работает как отдельное устройство.
- Не требуется FCoE — можно рассмотреть модули без поддержки SAN.
- Бюджет ограничен — аналоги от Huawei или HPE могут быть доступнее.
Конструкция и условия эксплуатации
Форм-фактор и совместимость
Компактный модуль для установки в 19-дюймовые шасси BlackDiamond. Занимает 1 слот. Все порты расположены на передней панели, индикаторы активности — для каждого порта.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C (шасси с принудительным охлаждением)
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Рекомендуется установка в серверных помещениях с контролем климата.
Технические характеристики
| Тип устройства | Интерфейсный модуль |
| Модель | Extreme Networks BDXA-10G48X |
| Артикул | 48041 |
| Количество портов | 48 портов 10 Gigabit Ethernet (SFP+) |
| Скорость передачи данных | До 10 Гбит/с на порт (полный дуплекс) |
| Поддержка протоколов | Ethernet, Fibre Channel over Ethernet (FCoE) |
| Совместимые шасси | BlackDiamond BD-8800, BD-8900 |
| Коммутационная способность (на модуль) | 960 Гбит/с (полный дуплекс, все порты) |
| Таблица MAC-адресов | 128K MAC-адресов |
| Поддержка Jumbo Frame | До 9216 байт |
| Технологии защиты | MACsec (802.1ae), 802.1X, ACL, фильтрация BUM |
| Управление | CLI, Web, SNMP, NETCONF, REST API, Extreme Management Center |
| Агрегация каналов | MLAG, LACP (802.3ad) |
| Протоколы Spanning Tree | STP, RSTP, MSTP, PVST+ |
| Поддержка FCoE | Да (Fibre Channel forwarding) |
| Энергопотребление (типовое) | 180 Вт (зависит от загрузки и типа трансиверов) |
| Размеры (Ш?Г?В) | 406?508?44 мм (в сборе с шасси; сам модуль — 1U) |
| Вес нетто | 2,8 кг |
| Диапазон температур при эксплуатации | от 0°C до +45°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Комплект поставки | Интерфейсный модуль, документация |
| Производитель | Extreme Networks |
Часто задаваемые вопросы
С какими шасси совместим модуль BDXA-10G48X?
Модуль предназначен для установки в шасси Extreme Networks BlackDiamond серии BD-8800 (8 слотов) и BD-8900 (8 или 16 слотов).
Нужна ли дополнительная лицензия для FCoE?
В базовой поставке модуля поддержка FCoE активируется на уровне шасси и не требует отдельной лицензии. Рекомендуется уточнить у поставщика в зависимости от версии ПО EXOS.
Какова максимальная дальность связи на 10GbE?
Стандартные оптические трансиверы: 10GBASE-SR до 300 м (OM3), 10GBASE-LR до 10 км (одномод). Для больших расстояний используйте 10GBASE-ER (до 40 км).
Можно ли использовать модуль в стеке?
Модуль работает внутри шасси BlackDiamond, которое поддерживает виртуализацию (Virtual Chassis). До 2 шасси могут объединяться в единый стек через специальные кабели.
Какие протоколы агрегации поддерживаются?
MLAG (Multi-link Trunking) и стандартный LACP. MLAG позволяет объединять порты на разных модулях шасси.
Поддерживается ли управление через ExtremeControl?
Да, модуль полностью совместим с ExtremeControl для реализации политик NAC и ролевого доступа.
Какой тип охлаждения используется?
Охлаждение обеспечивается системой вентиляторов шасси. Расчёт тепловыделения: до 615 BTU/ч (180 Вт).
Можно ли мониторить загрузку каждого порта?
Да, через Web-интерфейс, CLI или Extreme Management Center доступна статистика по каждому порту (utilization, ошибки, гистограммы).
Какова гарантия на модуль?
Extreme Networks предоставляет стандартную гарантию 1 год (расширяется до 3-5 лет). Уточняйте у партнёра.
Нужно ли обновлять ПО шасси для установки модуля?
Рекомендуется использовать EXOS версии 22.x или выше (проверьте совместимость в документации). Модуль автоматически определяется шасси.
