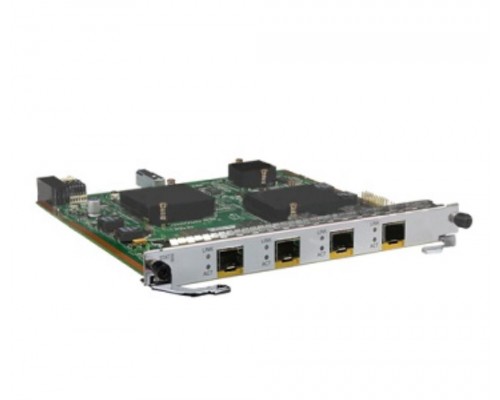

Huawei 4GEW-S (03021LXK) — интерфейсная карта на 4 порта 1000BASE-SFP, предназначенная для установки в маршрутизаторы и коммутаторы Huawei с поддержкой слотов расширения. Обеспечивает гигабитные оптические или медные (через трансиверы) WAN-подключения на третьем уровне (L3) с полной поддержкой маршрутизации. Идеальное решение для построения распределённых сетей, подключения филиалов и организации высокоскоростных каналов связи.
Высокая производительность и надёжность
Карта 4GEW-S построена на проверенной платформе Huawei: каждый порт SFP работает на скорости 1 Гбит/с, суммарная пропускная способность до 4 Гбит/с (full duplex). Оборудование поддерживает L3-маршрутизацию, включая статические маршруты, RIP, OSPF и BGP (в зависимости от используемого материнского устройства).
4 порта 1000BASE-SFP
- Поддержка оптических и медных трансиверов — SX, LX, LH, ZX, а также 1000BASE-T (через медный SFP).
- Дальность связи от 550 м (многомод) до 80 км и более (одномод).
- Горячая замена — установка и замена модулей без выключения устройства.
L3-функции для WAN
Карта работает на уровне 3, поддерживает маршрутизацию между VLAN, NAT, ACL, QoS и туннели (GRE, IPsec). Это позволяет использовать её для построения сложных корпоративных сетей.
Управление и безопасность сети
Возможности управления зависят от базового устройства, но карта полностью поддерживает все протоколы, доступные на платформе Huawei VRP.
Инструменты управления
- CLI — командная строка через консоль, Telnet, SSH.
- Web-интерфейс — (если поддерживается устройством) для настройки интерфейсов.
- SNMP — мониторинг и интеграция с системами управления.
- NetFlow / sFlow — сбор статистики трафика.
Политики безопасности
- ACL — фильтрация по IP, MAC, протоколам и портам.
- Управление доступом — AAA, RADIUS, TACACS+.
- Защита от DDoS — при поддержке материнской платформы.
Гибкая маршрутизация
Поддержка статической маршрутизации, политик маршрутизации (PBR), ECMP, VRF — для сегментации и оптимизации трафика.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение нескольких портов в один логический канал для увеличения пропускной способности и отказоустойчивости (при поддержке базового устройства).
QoS
Приоритизация трафика (VoIP, видео, данные), ограничение скорости, очереди.
VLAN
Поддержка 802.1Q, QinQ, VLAN mapping — для изоляции и гибкой сегментации.
Туннелирование
GRE, IPsec, L2TP — для построения VPN-каналов.
Совместимое оборудование и аксессуары
Карта 4GEW-S устанавливается в маршрутизаторы и коммутаторы Huawei, имеющие соответствующие слоты (например, серии AR, NE, CE, S).
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Маршрутизаторы Huawei | AR200, AR600, AR6100, AR6500, NE20E, NE40E | Карта поддерживается в слотах WSIC / XC (в зависимости от модели) |
| Коммутаторы Huawei L3 | S5700, S6700, S7700, S9700 (при установке в слот интерфейсного модуля) | Уточняйте совместимость по документации |
| Оптические модули SFP (1 Гбит/с) | Huawei SFP-GE-LX-SM1310, SFP-GE-SX-MM850, SFP-GE-LH40-SM1310, сторонние (FS.com, 10Gtek) | Для подключения к портам SFP карты |
| Медные трансиверы SFP 1000Base-T | Huawei SFP-GE-T, совместимые | Для подключения по витой паре до 100 м |
| Патч-корды оптические | LC/LC duplex, одномод/многомод в зависимости от трансивера | Длина подбирается под топологию |
Аналоги Huawei 4GEW-S (03021LXK)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | 4GEW-S (03021LXK) | Оригинальная модель, 4 порта 1000BASE-SFP, L3, WAN. |
| Huawei | 8GEW-S (03021LYK) | Аналогичная карта на 8 портов SFP (1G), большая плотность. |
| Cisco | NIM-1GE-CU-SFP | 1 порт GE SFP, L3, для маршрутизаторов ISR 4000. Меньше портов. |
| Cisco | SM-X-4X1G-SFP | 4 порта 1G SFP, L3, для платформы ASR 1000. Дороже, выше производительность. |
| Juniper | MIC-4X1G-SFP | 4 порта 1G SFP, для маршрутизаторов MX, L3, совместимость с Junos. |
| MikroTik | R11e-4G | 4 порта Gigabit Ethernet (медь) для RouterBoard, не SFP, бюджетный сегмент. |
Рекомендация: При выборе аналога учитывайте количество портов, поддержку L3, тип используемых SFP и совместимость с базовым устройством. Для сетей Huawei оптимальным выбором остаётся оригинальная карта 4GEW-S или её старшая версия на 8 портов.
Кому подойдёт Huawei 4GEW-S
Рекомендуется, если вам нужно:
- Увеличить количество WAN-портов на маршрутизаторе Huawei.
- Организовать оптические каналы связи между филиалами.
- Получить L3-маршрутизацию на интерфейсах (статическую, динамическую).
- Использовать трансиверы 1000BASE-SX/LX/ZR на большие расстояния.
- Сегментировать сеть с помощью VLAN и ACL.
Вероятно, не подойдёт, если:
- У вас нет совместимого устройства Huawei со свободным слотом.
- Требуются порты 10G (SFP+) — тогда смотрите карты 10GEW-S.
- Нужны медные порты (RJ-45) — выберите карту 4GE-W или используйте медные трансиверы.
- Вы ищете карту для коммутатора L2 — 4GEW-S ориентирована на L3/маршрутизаторы.
Конструкция и условия эксплуатации
Компактный модуль
Размеры 79 x 20 x 140 мм (без учёта разъёмов). Вес около 150 г. Выполнена в защищённом металлическом корпусе, подходит для установки в шасси.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 5–95% (без конденсата)
Карта предназначена для использования в офисных и серверных помещениях, в стойках с вентиляцией.
Технические характеристики
| Тип устройства | Интерфейсная карта |
| Модель | 4GEW-S |
| Артикул | 03021LXK |
| Производитель | Huawei |
| Базовая единица | шт |
| Краткое описание | Интерфейсная карта Huawei 4-Port 1000BASE-SFP-L3 Ethernet WAN Interface Card, 4GEW-S, 03021LXK |
| Тип портов | 4 x SFP (1000BASE-X / 1000BASE-T) |
| Скорость портов | 1 Гбит/с (full duplex) |
| Уровень поддержки | L3 (маршрутизация) |
| Поддерживаемые стандарты | IEEE 802.3, 802.3u, 802.3z, 802.3ab, 802.1Q, 802.1p |
| Протоколы маршрутизации | Static, RIP, OSPF, BGP (зависит от материнского устройства) |
| ACL / QoS | Да (IPv4/IPv6) |
| Поддержка VLAN | 802.1Q, QinQ |
| Агрегация каналов | LACP (при поддержке базового устройства) |
| Горячая замена | Да |
| Тип установки | В слот расширения маршрутизатора/коммутатора (WSIC/SIC) |
| Размеры (Ш?Г?В) | 79?140?20 мм |
| Вес нетто | 150 г |
| Диапазон температур при эксплуатации | 0°C до +45°C |
| Диапазон температур при хранении | -40°C до +70°C |
| Относительная влажность при эксплуатации | 5–95% (без конденсата) |
| Гарантия | 12 месяцев |
| Совместимость | Маршрутизаторы Huawei AR/NE/CE, коммутаторы S с поддержкой слотов |
Часто задаваемые вопросы
Какие устройства поддерживают карту 4GEW-S?
Карта совместима с маршрутизаторами Huawei серий AR200, AR600, AR6100, AR6500, NE20E, NE40E, а также с коммутаторами S5700, S6700, S7700, S9700 (при наличии соответствующих слотов). Рекомендуем сверяться с официальной документацией.
Какие трансиверы можно использовать?
Любые SFP, соответствующие стандарту 1000BASE-X (оптика) или 1000BASE-T (медь). Рекомендуются оригинальные Huawei, но также работают совместимые сторонние (Finisar, FS.com, 10Gtek).
Поддерживает ли карта L3-маршрутизацию?
Да, 4GEW-S функционирует на уровне L3. Поддерживаются статические маршруты, RIP, OSPF, BGP, политики маршрутизации, VRF и NAT (функции зависят от используемой ОС базового устройства).
Можно ли установить карту "на горячую"?
Да, карта поддерживает горячую замену (hot swap) при условии, что материнское устройство также поддерживает эту функцию. Рекомендуется соблюдать процедуру, описанную в документации.
Какова пропускная способность карты?
Каждый порт работает на скорости 1 Гбит/с (full duplex), суммарная неблокируемая пропускная способность до 4 Гбит/с в каждом направлении (8 Гбит/с полный дуплекс).
Можно ли объединить порты в агрегацию?
Да, при поддержке базового устройства можно настроить LACP или статическую агрегацию для увеличения пропускной способности и отказоустойчивости.
Какие функции безопасности доступны на карте?
ACL (IPv4/IPv6), фильтрация MAC, защита от подделки ARP, DHCP Snooping, контроль доступа на основе портов (802.1X) — всё через конфигурацию материнского устройства.
В каких условиях можно эксплуатировать карту?
Рабочая температура от 0 до +45 °C, влажность 5–95% без конденсата. Хранение от -40 до +70 °C. Предназначена для установки в стойку в серверных помещениях.
Поддерживает ли карта QinQ?
Да, поддерживает технологию QinQ (802.1ad) для туннелирования VLAN через магистральные сети.
Каков срок гарантии на карту?
Стандартная гарантия от производителя — 12 месяцев. При покупке у авторизованных дилеров возможны расширенные условия.
