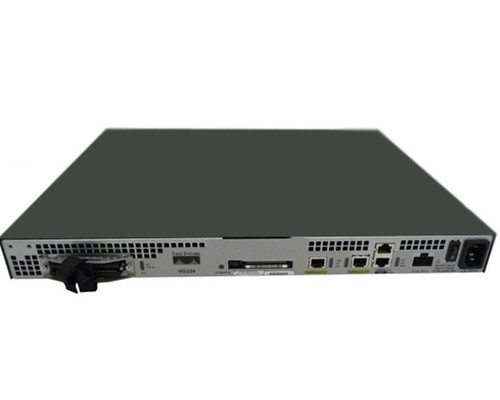

Голосовой шлюз Cisco VG224 (арт. VG224) – компактное устройство для подключения до 24 аналоговых телефонных аппаратов (FXS) к сети IP-телефонии. Оснащён двумя портами Fast Ethernet (10/100 Мбит/с) для интеграции с офисной LAN и провайдерскими услугами. Поддерживает современные кодеки, T.38 для факсов, функции безопасности и централизованного управления. Надёжное решение для постепенной миграции с аналоговой телефонии на IP (VoIP) без замены абонентского оборудования.
Надёжность и функциональность для голосовой связи
Cisco VG224 построен на проверенной платформе Cisco IOS. Обеспечивает бесперебойную круглосуточную работу, поддерживает резервирование на уровне сети и автоматическое восстановление вызовов при сбоях.
24 аналоговых порта FXS
- 24 порта RJ-11 с поддержкой Caller ID (Bellcore, ETSI, NTT) и вызывного напряжения 40–90 В.
- Питание по линии (Lifeline) – при отключении электропитания один порт (по умолчанию FXS1) остаётся активным через внешнюю батарею или резервный UPS.
- Совместимость со всеми аналоговыми телефонами, факсами, модемами и устаревшим оборудованием.
2 порта Fast Ethernet для сети
Два порта 10/100Base-TX (RJ-45) предназначены для подключения к локальной сети. Один порт может использоваться для управления, второй – для голосового трафика (при необходимости настройка через VLAN).
Управление и безопасность шлюза
Полноценное управление через CLI, Web (HTTPS) и протоколы удалённого доступа. Поддержка стандартных механизмов безопасности для защиты голосового трафика.
Инструменты управления
- CLI через консоль (RS-232) или SSH – полный доступ к настройкам.
- Web-интерфейс (HTTPS) – удобное графическое управление.
- SNMP (v1/v2c/v3) – мониторинг и интеграция в системы управления сетью.
- Cisco Smart Operations – автоматизация начальной настройки.
Функции безопасности
- ACL для голосового трафика – фильтрация по IP и портам.
- Аутентификация SIP-абонентов (логин/пароль, сертификаты).
- SRTP/TLS – шифрование медиа и сигнализации.
- Защита от несанкционированного доступа к портам FXS (пароль на прямое соединение).
Гибкая настройка сигнализации
Поддерживаемые протоколы: SIP, SCCP (Skinny), MGCP, H.323. Возможна работа с любыми IP-АТС (Cisco CallManager, Asterisk, FreeSwitch, 3CX).
Дополнительные возможности и кодеки
Поддержка кодеков и T.38
Кодеки G.711 (μ-law/A-law), G.729a, G.726, G.722, iLBC. Для факсимильной связи – T.38 реального времени, обеспечивающий надёжную передачу факсов через IP-сеть.
DTMF и тоновые сигналы
Автоматическое распознавание DTMF, генерация тонов занятости, ответа, вызывного сигнала. Возможна настройка планов нумерации и маршрутизации вызовов.
QoS и приоритизация
Метки CoS/DSCP, приоритетные очереди для голосового трафика. Поддержка LLQ и CBWFQ для обеспечения качества передачи речи.
Совместимое оборудование и аксессуары
Для корректной работы шлюза используйте сертифицированные компоненты Cisco и сторонних производителей.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Аналоговые телефонные аппараты | Любые с интерфейсом RJ-11 (Cisco 7800/8800 series, Grandstream, Panasonic, Siemens) | Поддержка Caller ID и протоколов |
| Факсимильные аппараты | Любые G3-факсы с аналоговым выходом | Режим T.38 для передачи через IP |
| IP-АТС / софтсвичи | Cisco Unified Communications Manager (CallManager), Asterisk, 3CX, FreeSwitch | Совместимость с SIP, SCCP, MGCP |
| Консольный кабель | DB9-RJ45 (Cisco CAB-CONSOLE-RJ45) | Для первоначальной настройки |
| Патч-корды Ethernet | Cat5e или Cat6, прямое обжатие | Для подключения к LAN |
Аналоги Cisco VG224
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | VG204 | 4 порта FXS, 2xFE, менее мощный процессор, для малого офиса. |
| Cisco | VG400 | 48 портов FXS, 4xGE, большая производительность, расширенный функционал. |
| AudioCodes | Mediant 800 | Модульная архитектура, от 8 до 144 аналоговых портов, поддержка SIP. |
| Grandstream | GXW4224 | 24 FXS, 2xGE, SIP только, более бюджетный вариант. |
| Patton | SmartNode 4654 | 24 FXS, 2xGE, поддержка SIP и PRI, расширенные маршрутизация. |
| Yeastar | NeoGate TA2400 | 24 FXS, 2xGE, SIP, встроенный GSM-мост опционально. |
Рекомендация: Если нужна расширенная функциональность (больше портов, гигабит), обратите внимание на Cisco VG400. Для простых сценариев с небольшим числом аналоговых линий подойдёт VG204 или Grandstream GXW4224.
Кому подойдёт Cisco VG224
Рекомендуется, если:
- Требуется подключить 8–24 аналоговых телефона к IP-сети.
- Вы постепенно мигрируете с аналоговой АТС на VoIP.
- Нужна надёжная передача факсов (T.38) и модемов.
- Необходима интеграция с Cisco CallManager или другой IP-АТС.
- Нужна гибкость протоколов (SIP, SCCP, MGCP, H.323).
- Желательно централизованное управление и мониторинг через SNMP.
Вероятно, не подойдёт, если:
- Нужно всего 1–2 аналоговых порта – лучше взять VG204.
- Количество портов превышает 24 – используйте VG400 или многомодульный шлюз.
- Требуются гигабитные сетевые интерфейсы – рассмотрите VG400 или AudioCodes.
- Планируется полностью IP-телефония без аналогового оборудования.
- Необходима поддержка PRI (цифровые потоки) – лучше взять Patton SmartNode.
Конструкция и условия эксплуатации
Металлический корпус, настольный/стоечный
Размеры 445×254×44 мм (19", 1U), вес 3,0 кг. Возможна установка в стандартную телекоммуникационную стойку. Вентилятор охлаждения с низким уровнем шума.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -25°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Подходит для установки в серверных, офисах, кроссовых помещениях.
Технические характеристики
| Модель | Cisco VG224 |
| Артикул | VG224 |
| Производитель | Cisco |
| Тип продукта | Голосовой шлюз (Voice Gateway) |
| Аналоговые интерфейсы | 24 x FXS (RJ-11) |
| Сетевые интерфейсы | 2 порта Fast Ethernet (RJ-45) – 10/100Base-T(X) |
| Поддерживаемые протоколы сигнализации | SIP, SCCP, MGCP, H.323 |
| Поддержка кодеков | G.711, G.729a, G.726, G.722, iLBC |
| Факсимильная связь | T.38 (реальный режим), fallback G.711 |
| DTMF | RFC 2833, SIP INFO, аналоговый |
| Безопасность | ACL, SRTP, TLS, SSH, HTTPS |
| Управление | CLI (консоль, SSH), Web (HTTPS), SNMP v1/v2c/v3 |
| QoS | CoS, DSCP, LLQ, CBWFQ |
| Lifeline (аварийный порт) | 1 порт FXS (по умолчанию) с питанием от внешнего источника |
| Память | FLASH 256 МБ, RAM 512 МБ |
| Гарантия | Cisco Enhanced Limited Lifetime Hardware Warranty |
| Тип питания | AC 100-240 В, 50/60 Гц (внешний блок питания) |
| Потребляемая мощность | макс. 65 Вт |
| Размеры (Ш×Г×В) | 445×254×44 мм |
| Вес нетто | 3,0 кг |
| Размеры упаковки (Ш×Г×В) | 600×350×100 мм |
| Монтаж в стойку | Да, 19”, 1U |
| Температура эксплуатации | 0°C – +40°C |
| Температура хранения | -25°C – +70°C |
| Влажность (рабочая) | 10% – 90% (без конденсата) |
| Влажность (хранение) | 5% – 95% (без конденсата) |
| Цвет | Черный |
Часто задаваемые вопросы
Какое количество аналоговых портов у VG224?
24 порта FXS (RJ-11). Каждый порт может обслуживать один аналоговый телефон, факс или модем.
Какие протоколы сигнализации поддерживаются?
SIP, SCCP (Skinny), MGCP и H.323. Выбор протокола зависит от IP-АТС.
Как передавать факсы через VG224?
Поддерживается режим T.38 реального времени для факсимильной связи. Возможен fallback на G.711, но рекомендуется T.38 для надёжности.
Можно ли использовать VG224 с Asterisk или FreeSwitch?
Да, при использовании SIP. Необходимо настроить регистрацию и маршрутизацию вызовов.
Что такое Lifeline и как его настроить?
Lifeline – это порт (обычно FXS1), который остаётся активным при отключении электропитания (через резервный вход 48В). Позволяет совершать аварийные вызовы.
Поддерживает ли шлюз Caller ID?
Да, Caller ID в форматах Bellcore (FCC), ETSI, NTT, DTMF-based. Режим настраивается для каждой страны.
Какие сетевые порты у VG224?
Два порта Fast Ethernet (10/100 Мбит/с) с поддержкой VLAN (802.1Q). Один можно выделить для управления, другой – для медиа/сигнализации.
Как зарезервировать питание в случае сбоя?
Шлюз имеет вход для внешнего постоянного напряжения 48В (например, от UPS). Портам FXS можно назначить приоритетное питание.
Поддерживается ли шифрование голоса?
Да, SRTP для шифрования медиапотоков и TLS для защиты сигнализации SIP. Требуется настройка сертификатов.
Где можно использовать VG224, если в помещении жарко?
Рекомендуется эксплуатация при температуре до +40°C. При более высоких температурах требуется дополнительное охлаждение помещения.
