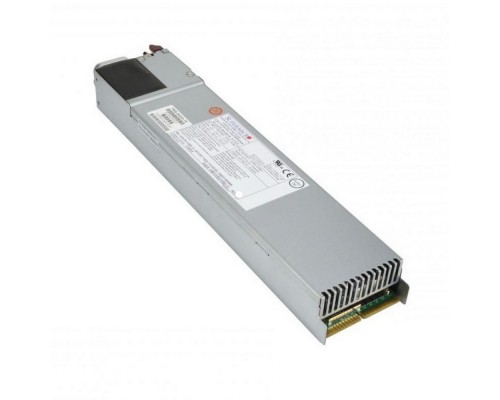

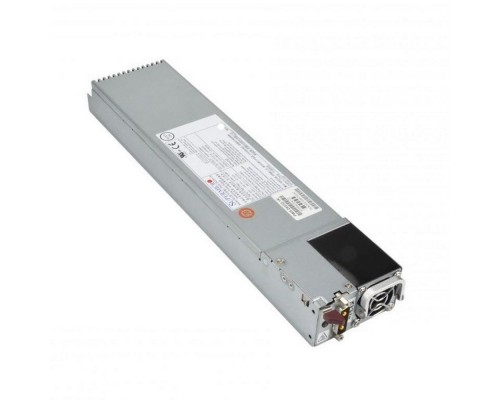

SuperMicro PWS-2K03D-1R (артикул PWS-2K03D-1R) — это серверный блок питания мощностью 2000 Вт в формате 1U Redundant модуль с входным напряжением постоянного тока (DC). Разработан для использования в серверных системах SuperMicro и совместимых шасси, где требуется резервирование и удалённое управление с поддержкой PMBus 1.2. Модель имеет КПД до 90%, один 40-мм вентилятор, защиту от перегрузок и короткого замыкания, а также возможность горячей замены при совместной работе с другими блоками. Это надёжное решение для центров обработки данных, телекоммуникационного оборудования и промышленных серверов.
Высокая производительность и надёжность
Блок питания обеспечивает стабильную выходную мощность 2000 Вт при напряжении -48 В DC (типовое). Активный PFC и КПД 90% снижают потери и тепловыделение. Устройство рассчитано на непрерывную работу в условиях высоких нагрузок.
Параметры выходных линий
- Основная линия +12 В: до 166,7 А — питание процессоров, памяти, дисков и периферии.
- Дежурная линия +5 В: до 6 А — для сетевых карт и модулей управления.
- Мощность: 2000 Вт с суммарным током до 172,7 А.
Типовая схема применения
Два модуля PWS-2K03D-1R устанавливаются в шасси SuperMicro с поддержкой резервирования (1+1). При отказе одного блока второй автоматически берёт на себя всю нагрузку без прерывания работы сервера.
Управление и безопасность
Блок питания оснащён функциями мониторинга и защиты, что критично для корпоративных систем.
Удалённое управление и мониторинг
- PMBus 1.2 — интерфейс для контроля напряжения, тока, температуры, КПД и состояния вентилятора.
- Индикатор состояния — светодиод на передней панели показывает статус питания и ошибки.
- Совместимость с BMC/iPMI — интеграция с системами управления сервером.
Защита от нештатных режимов
- OCP — защита от сверхтоков (срабатывает при превышении номинала).
- OVP — отключение при повышении выходного напряжения.
- SCP — защита от короткого замыкания.
- Термальная защита — снижение мощности или выключение при перегреве.
Дополнительные возможности и конструктивные особенности
Горячая замена (Hot Swap)
При установке в конфигурации 1+1 или N+1 блок можно заменить без выключения системы. Для одиночного модуля замена возможна только в режиме обслуживания.
Компактный 1U дизайн
Размеры 76×40×336 мм соответствуют отсеку 1U для источников постоянного тока. Вентилятор 40 мм с регулировкой скорости охлаждает силовые элементы.
Высокий MTBF
Среднее время безотказной работы составляет 300 000 часов (более 34 лет), что гарантирует долгий срок эксплуатации.
Совместимое оборудование и аксессуары
Для полноценной работы с PWS-2K03D-1R используйте шасси SuperMicro, поддерживающие DC-блоки 1U, а также соответствующие кабели и коннекторы.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Серверные шасси SuperMicro | SC216, SC217, SC813, SC823, SC833 — версии для DC | Требуется отсек для блока питания 1U DC с интерфейсом PMBus |
| DC источник питания (стойка) | SuperMicro PWS-2K03D-1R (вторая единица для резерва), аналогичные DC-блоки 2000 Вт | Для конфигурации 1+1 или 2+0 |
| Силовые кабели | Кабель с коннектором Minifit Jr. 2×4 pin (на шасси) — комплектный или под заказ | Длина подбирается под топологию |
| Модуль управления (опционально) | SuperMicro PMBus Cable Kit, переходник для IPMI | Для интеграции с системой мониторинга |
| Крепёжные винты | Стандарт M3 под отвертку — входят в комплект шасси | Дополнительно не требуется |
Аналоги SuperMicro PWS-2K03D-1R
Если модель временно недоступна или требуется альтернатива, рассмотрите следующие варианты с близкими параметрами.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| SuperMicro | PWS-2K03F-1R | Аналог с питанием от AC (220 В), форм-фактор 1U, мощность 2000 Вт, поддержка PMBus. |
| SuperMicro | PWS-2K04D-1R | Мощность 2400 Вт, DC, 1U, 40 мм вентилятор, повышенный ток +12 В. |
| Delta Electronics | DPS-2000AB A | Аналог DC 2000 Вт, 1U, горячая замена, PMBus, КПД 90%. |
| Artesyn | DS2000SDC-3 | 2000 Вт, DC, компактный 1U, защита OCP/OVP/SCP, цифровое управление. |
| Murata Power Solutions | MV-DC2000W | 2000 Вт, -48 В DC, резервирование, КПД до 91%, MTBF 400k часов. |
Рекомендация: При выборе аналога проверьте совместимость по посадочному месту, коннектору и протоколу PMBus. Лучшая альтернатива — PWS-2K04D-1R, если требуется запас по мощности.
Кому подойдёт SuperMicro PWS-2K03D-1R
Рекомендуется, если вам нужно:
- Построить отказоустойчивую серверную с резервированием питания (1+1).
- Питать сервер от источника постоянного тока (-48 В DC).
- Удалённо отслеживать параметры питания через PMBus.
- Компактный блок 1U для плотной компоновки.
- Высокая надёжность с MTBF 300 000 часов.
Вероятно, не подойдёт, если:
- У вас переменный ток (AC) — нужна версия PWS-2K03F-1R или другой AC-блок.
- Требуется мощность менее 500 Вт — экономичнее взять блок меньшей ёмкости.
- Нужен блок в формате ATX или PS/2 — 1U не встанет в стандартный корпус.
- Не используется оборудование SuperMicro — возможны проблемы с совместимостью.
Конструкция и условия эксплуатации
Металлический корпус 1U
Размеры 76×40×336 мм, вес ~1,2 кг. Устанавливается в выделенный отсек шасси. Один вентилятор 40 мм с автоматическим регулированием скорости.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +50°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, предназначен для установки в серверные стойки, ЦОД и телекоммуникационные помещения.
Технические характеристики
| Модель | SuperMicro PWS-2K03D-1R |
| Артикул | PWS-2K03D-1R |
| Тип | Блок питания серверный |
| Форм-фактор | Redundant 1U модуль |
| Номинальная мощность, Вт | 2000 |
| Тип PFC | Активный |
| КПД, % | 90 |
| Система охлаждения | Один вентилятор |
| Диаметр вентилятора, мм | 40 |
| Ток по 1-й линии +12В, А | 166,7 |
| Ток по линии +5В Standby, А | 6 |
| Кол-во силовых модулей в блоке | 1 |
| Диапазон входного напряжения, В | -40 ... -66 DC |
| MTBF, т.час. | 300 |
| Наличие выключателя | Нет |
| Возможность горячей замены | При совместной работе с другими б/п |
| Индикатор состояния БП | Да |
| OCP (Защита от сверхтоков) | Да |
| OVP (Защита от повышения напряжения) | Да |
| SCP (Защита от короткого замыкания) | Да |
| Основной цвет | Серый |
| Ширина, мм | 76 |
| Высота, мм | 40 |
| Глубина, мм | 336 |
| Особенности | Поддержка PMBus 1.2 для удаленного управления |
| Вид поставки | OEM |
| Комплект поставки | Блок питания |
Часто задаваемые вопросы
Для каких серверов подходит блок питания PWS-2K03D-1R?
Блок предназначен для серверных шасси SuperMicro с поддержкой блоков формата 1U DC, например SC216, SC217, SC813, SC823, SC833. Также возможна установка в другие корпуса с аналогичным посадочным местом и интерфейсом PMBus.
Можно ли использовать PWS-2K03D-1R для питания от сети 220 В AC?
Нет, блок рассчитан только на постоянное напряжение (DC) от -40 до -66 В. Для переменного тока нужна модель PWS-2K03F-1R или другой AC-блок.
Какой максимальный ток можно получить от блока?
Суммарный ток по основной линии +12 В составляет 166,7 А, по дежурной +5 В — 6 А. Общая мощность 2000 Вт.
Поддерживает ли блок горячую замену при работе в одиночном режиме?
Для одиночного модуля горячая замена невозможна — при извлечении питание отключается. Горячая замена работает только в конфигурации с двумя и более блоками (1+1 или N+1).
Что такое PMBus и зачем он нужен?
PMBus (Power Management Bus) — протокол для мониторинга и управления блоком питания. Позволяет отслеживать напряжение, ток, температуру, КПД, обороты вентилятора через IPMI или специальные утилиты.
Какие защитные функции реализованы?
Предусмотрены защита от сверхтоков (OCP), повышенного выходного напряжения (OVP), короткого замыкания (SCP) и перегрева. При срабатывании защит блок выключается или снижает мощность.
Как узнать о состоянии блока питания?
На корпусе есть светодиодный индикатор. Зелёный — нормальная работа, жёлтый или красный — ошибка. Также информация доступна через PMBus по командам утилит SuperDoctor или ipmitool.
Какой ресурс работы (MTBF) у блока?
Заявленное среднее время безотказной работы составляет 300 000 часов (около 34 лет непрерывной работы).
Входит ли в комплект кабель для подключения к сети?
В OEM-поставке идёт только блок питания без кабелей. Силовые кабели и коннекторы для подключения к DC-источнику и шасси приобретаются отдельно.
Какие размеры блока и в какой отсек он устанавливается?
Габариты 76×40×336 мм — это стандартный 1U модуль. Устанавливается в отсек блока питания соответствующего шасси SuperMicro.
