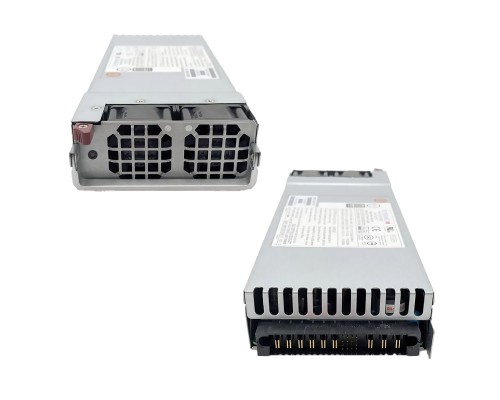

Блок питания Supermicro 1400W модульный 80 Plus Platinum PWS-1K43F-1R — высокоэффективный冗余ный блок питания для серверов и рабочих станций Supermicro. Модель PWS-1K43F-1R обеспечивает мощность 1400 Вт при КПД до 92% (сертификат 80 Plus Platinum), поддерживает горячую замену и оснащена модульной конструкцией. Подходит для монтажа в корпуса 1U/2U и обеспечивает стабильное питание критически важного оборудования.
Мощность и энергоэффективность
Блок питания PWS-1K43F-1R способен отдавать до 1400 Вт постоянной мощности. Сочетание активного PFC и 80 Plus Platinum гарантирует минимальные потери энергии, снижение тепловыделения и экономию электроэнергии.
80 Plus Platinum: КПД до 92%
- КПД 92% при нагрузке 50% — лучший показатель в своей категории.
- Снижение счетов за электричество и нагрузки на систему охлаждения.
- Экологичная эксплуатация — меньше тепловых выбросов.
Модульная конструкция
Блок выполнен в модульном формате (PMBus), что упрощает замену без выключения сервера. Реализована поддержка горячей замены (hot-swap) — можно извлечь и установить новый блок питания без остановки работы оборудования.
Конструкция и совместимость с серверами Supermicro
PWS-1K43F-1R разработан для установки в серверные шасси Supermicro, поддерживающие резервирование 1+1 или 2+2.
Форм-фактор и габариты
- Размеры: 298 x 40,4 x 104,5 мм (соответствует стандарту для серверов 1U).
- Вес: около 1,5 кг (зависит от комплектации).
- Цвет: серый металлик, соответствует индустриальному дизайну Supermicro.
Входные и выходные характеристики
- Вход: переменный ток 100–240 В, 50/60 Гц (с автоматическим переключением).
- Выход: +12 В основной канал, дежурное питание +5Vsb.
- Поддержка PMBus 1.2 — мониторинг напряжения, тока, температуры через IPMI.
Надёжность и управление
Горячая замена (Hot-Plug)
Блок питания можно заменить за считанные секунды без отключения сервера. Идеально для 24/7 эксплуатации.
Защиты и безопасность
OVP (защита от перенапряжения), UVP (защита от пониженного напряжения), OCP (защита от перегрузки по току), OTP (защита от перегрева).
Интерфейс управления PMBus
Цифровой интерфейс PMBus позволяет серверу отслеживать состояние блока: температуру, напряжение, ток, скорость вентилятора. Интеграция с IPMI для дистанционного мониторинга.
Совместимые серверы и аксессуары
Блок питания PWS-1K43F-1R предназначен для широкого ряда серверов Supermicro. Ниже приведены основные совместимые модели и рекомендации.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Серверные шасси Supermicro (1U/2U) | SS-1028R, SS-2028R, SYS-5019C, SYS-6019P, SYS-7048GR, A+ AS-1020 | Слот для блока питания PWS-1K43F-1R (модульный) |
| Резервные вентиляторы (опционально) | FAN-0055L4, FAN-0101L4 (Sanyo, Nidec) | Для замены штатных вентиляторов в блоке |
| Кабели питания C19-C20 (для PDU) | Шнуры IEC C19-C20 10A/16A, длина 1–3 м | Используются для подключения к ИБП или PDU |
| Модули управления и мониторинга | Supermicro IPMI (CPU board), SuperDoctor 5 | Для полного контроля через PMBus |
Аналоги Supermicro PWS-1K43F-1R
Если данная модель недоступна, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Supermicro | PWS-1K41F-1R (1000W) | Меньшая мощность (1000W), аналогичный форм-фактор, 80 Plus Platinum, hot-swap |
| Supermicro | PWS-2K03F-1R (2000W) | Мощнее (2000W), 80 Plus Titanium, выше цена, подходит для серверов 2U/4U |
| Delta Electronics | DPS-1400AB-1A | Аналог 1400W, PMBus, 1U форм-фактор, 80 Plus Platinum, совместимость с Supermicro по разъёму |
| FSP Group | FSP1400-1F0R (1U Redundant) | 1400W, Platinum, горячая замена, PMBus, используется в OEM-серверах |
Рекомендация: При замене убедитесь в совместимости по разъёму и размерам (все аналоги стандарта 1U). Для резервирования 1+1 потребуются два блока одинаковой мощности.
Кому подойдёт Supermicro PWS-1K43F-1R
Рекомендуется, если вам нужно:
- Питать сервер Supermicro потребляемый до 1400 Вт (с запасом до 1500 Вт пик).
- Резервирование 1+1 или 2+2 с горячей заменой без отключения.
- Энергоэффективность 80 Plus Platinum для снижения тепловыделения.
- Цифровой мониторинг через PMBus и интеграция с IPMI.
- Надёжная защита от перегрузок, перенапряжения и перегрева.
Вероятно, не подойдёт, если:
- Вам нужен блок питания для обычного ПК (форм-фактор нестандартный).
- Мощности 1400W избыточно — можно взять модель 1000W (PWS-1K41F).
- Не требуется горячая замена — есть бюджетные фиксированные блоки.
- Сервер не поддерживает резервирование (одиночный блок).
- Планируется установка в корпус глубиной менее 298 мм.
Условия эксплуатации и конструкция
Корпус и вентиляция
Металлический корпус, цвет серый. Встроенный вентилятор 40 x 56 мм с регулировкой скорости (PWM), низкий уровень шума. Обдув направленный (от входного разъёма к задней панели).
Температурный диапазон
- Эксплуатация: от 0°C до +50°C (на высоте до 1000 м; выше — с понижением температуры на 1°C на 200 м).
- Хранение: от -20°C до +70°C.
- Влажность при работе: 10–85% (без конденсата).
Входное питание
100–240 В AC, 50/60 Гц, автоматическое переключение. Подключение: разъём IEC C20. Длина кабеля не менее 1,8 м (входит в комплект).
Технические характеристики
| Модель | Supermicro PWS-1K43F-1R |
| Артикул | PWS-1K43F-1R |
| Тип | Блок питания модульный (Redundant) |
| Производитель | Supermicro |
| Мощность, Вт | 1400 W (пиковая до 1500 W) |
| Энергоэффективность | 80 Plus Platinum (КПД до 92%) |
| Входное напряжение | 100–240 V AC, 50/60 Гц |
| Выходные напряжения | +12V1, +12V2, +12V3 (основные), +5Vsb |
| Горячая замена (hot-swap) | Да |
| Наличие выключателя | Нет (включение через сервер) |
| Отстегивающиеся кабели | Нет (кабель питания фиксированный) |
| Интерфейс мониторинга | PMBus 1.2 |
| Защита | OVP, UVP, OCP, OTP |
| Форм-фактор | 1U Redundant |
| Габариты (Ш x Г x В) | 298 x 40,4 x 104,5 мм |
| Цвет | Серый |
| Вес нетто | ~1,5 кг |
| Гарантия | 12 месяцев |
| Вид поставки | Kit (без серверного шасси) |
| Сайт производителя | supermicro.com |
Часто задаваемые вопросы
Для каких серверов Supermicro подходит PWS-1K43F-1R?
Для всех серверов Supermicro 1U/2U, поддерживающих модульные блоки питания с разъёмом PMBus. Например, серии 1028, 2028, 5019, 6019, A+ AS-1020, SYS-7048. Уточняйте совместимость в документации шасси.
Что означает горячая замена (hot-swap)?
Возможность извлечь и установить блок питания без выключения сервера. Если в системе 2 блока (резервирование 1+1), вы можете заменить неисправный, не прерывая работу.
Какая максимальная нагрузка может быть на блок?
Номинальная 1400 Вт, пиковая до 1500 Вт (кратковременно). Длительная перегрузка не рекомендуется — сработает защита OCP.
Нужен ли специальный кабель питания?
Да, используется кабель с разъёмом C19 на стороне блока и C20 на стороне розетки/PDU. Входит в комплект (длина 1,8 м).
Поддерживает ли блок PMBus и IPMI?
Да, через PMBus передаются параметры: температура, напряжения, ток, скорость вентилятора, статус. IPMI (совместимый сервер) считывает данные.
Как понять, что блок вышел из строя?
На передней панели есть светодиоды: зелёный — норма, красный — неисправность. Также сервер через IPMI выдаст предупреждение.
Можно ли использовать PWS-1K43F-1R в блоке питания для рабочей станции?
Только если корпус рабочей станции Supermicro поддерживает этот модульный форм-фактор. Обычные ПК несовместимы из-за разъёмов и креплений.
Какая гарантия на блок?
12 месяцев от производителя. Рекомендуется приобретать через официальных дистрибьюторов Supermicro.
В каких условиях нельзя эксплуатировать?
При температуре выше +50°C, влажности более 85% (конденсат), в запылённых помещениях без фильтрации, при попадании жидкостей.
Можно ли заменить вентилятор внутри блока?
Технически возможно, но нарушит гарантию и сертификацию PMBus. Рекомендуется обращаться в сервисный центр.
