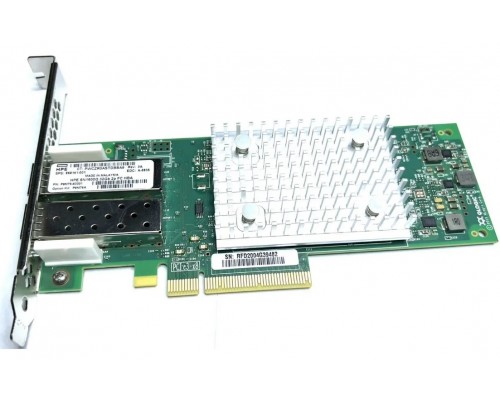

HP SN1600Q 32G (арт. P9M76-63001) — двухпортовый адаптер Fibre Channel (FC) 32 Гбит/с для серверов HP ProLiant Gen9/Gen10. Разработан для подключения к SAN-сетям с высокой пропускной способностью и низкой задержкой. Обеспечивает агрегацию каналов, поддержку NPIV, SR-IOV и полную совместимость с операционными системами Windows, Linux, VMware. Идеальное решение для ЦОД, виртуализации и критически важных приложений.
Высокая производительность и надёжность
Адаптер SN1600Q построен на базе чипа Broadcom Emulex LPe32002. Пропускная способность до 6400 МБ/с (полный дуплекс на один порт) и до 12 800 МБ/с суммарно. Поддержка FC-SB-3, FC-NVMe, и FICON для мейнфреймов.
Два порта 32 Гбит/с Fibre Channel
- Скорость 32/16/8 Гбит/с — автоопределение и обратная совместимость.
- Поддержка SFP+ 32G SW/LW — оптические и медные трансиверы.
- Низкая задержка — менее 1 мкс на кадр.
Технологии виртуализации
- NPIV (N_Port ID Virtualization) — до 255 виртуальных портов на физический.
- SR-IOV — прямой доступ виртуальных машин к аппаратным ресурсам.
- Multi‑Queue — распределение нагрузки по ядрам CPU.
Управление и безопасность
Адаптер поддерживает полный набор инструментов для мониторинга, диагностики и безопасного администрирования.
Инструменты управления
- HBAnyware — централизованное управление для Windows/Linux/VMware.
- OneCommand Manager — CLI и GUI для настройки.
- API — интеграция с системами мониторинга (Nagios, Zabbix).
- Безопасная загрузка (UEFI) — поддержка Secure Firmware Update.
Функции безопасности
- Аутентификация CHAP/FC-SP — защита подключений к SAN.
- Access Control Lists (ACL) — фильтрация по WWN.
- Шифрование трафика — поддержка AES-256 (опционально).
Дополнительные возможности и протоколы
Поддержка NVMe over FC
Использование протокола FC-NVMe для работы с быстрыми SSD-накопителями через Fibre Channel.
Мультипутинг (Multi‑Path I/O)
Автоматическое переключение между портами и контроллерами при отказах каналов.
QoS (Quality of Service)
Приоритезация трафика по классам обслуживания для критичных приложений.
Совместимость с ОС
Сертифицирован для Microsoft Windows Server 2016/2019/2022, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, VMware vSphere 6.7/7.0/8.0, Oracle Solaris.
Совместимое оборудование и аксессуары
Для работы HP SN1600Q рекомендуется использовать совместимые коммутаторы, кабели и трансиверы. Ниже приведены основные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Коммутаторы Fibre Channel | Brocade G610/G620, Cisco MDS 9148S/9396T, QLogic 2742 | Для построения SAN 32G |
| Оптические модули SFP+ 32G | HP JG243A (SW), JG244A (LW), а также совместимые Finisar, Broadcom | До 10 км (LW) / 300 м (SW) |
| Кабели оптоволоконные | LC/LC duplex OM3/OM4 (многомод), OS2 (одномод) | Длина подбирается под топологию |
| Кабели медные прямые (DAC) | HP JG082A (1 м), JG083A (3 м), JG084A (5 м) | Для коротких соединений без оптики |
| Серверные платформы | HP ProLiant DL380/360 Gen9/Gen10, Synergy 480 Gen10 | Слот PCIe 3.0 x8 |
Аналоги HP SN1600Q 32G (арт. P9M76-63001)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HP | SN1100Q (P9M76-63001) | Предыдущее поколение 16 Гбит/с, бюджетный вариант, если 32 Гбит/с не требуется. |
| HP | SN1610Q (P9M77-63001) | Четырёхпортовый адаптер 32 Гбит/с, для высоконагруженных систем. |
| Broadcom / Emulex | LPe32002 | Аналог на базе того же чипа, но без HP‑специфичной прошивки. Дешевле, но может требовать адаптации. |
| QLogic | QLE2742 | Двухпортовый 32 Гбит/с, поддержка FC-NVMe, SR-IOV. Полный аналог по функциям. |
| Marvell | QLE2740 | Однопортовый 32 Гбит/с, для простых конфигураций. |
| Atto | 3202F | Двухпортовый 32 Гбит/с, ориентирован на Mac и видеомонтаж. |
Рекомендация: При выборе аналога обращайте внимание на количество портов, поддержку NVMe и совместимость с вашим сервером. Для HP ProLiant оптимален «родной» SN1600Q.
Кому подойдёт HP SN1600Q 32G
Рекомендуется, если вам нужно:
- Подключить сервер к SAN-сети Fibre Channel 32 Гбит/с.
- Обеспечить низкую задержку для СУБД, виртуализации или NVMe‑over‑FC.
- Использовать виртуальные порты (NPIV) для изоляции трафика.
- Получить поддержку мультипутинга и отказоустойчивость.
- Простая интеграция с HP OneView и HP Smart Update.
Вероятно, не подойдёт, если:
- Вы используете только iSCSI или Ethernet (тогда смотрите адаптеры 25/100GbE).
- Скорость 16 Гбит/с достаточна — можно взять SN1100Q дешевле.
- Сервер не имеет свободного слота PCIe 3.0 x8.
- Требуется 4 порта — тогда нужен SN1610Q.
Конструкция и условия эксплуатации
Форм-фактор PCIe 3.0 x8
Размеры 167.6 × 68.9 мм (стандартная низкопрофильная плата). Комплектуется низкопрофильной и полноразмерной планкой. Вес 180 г.
Требования к питанию и охлаждению
- Потребляемая мощность: 12 Вт (типичная), 15 Вт (максимальная).
- Активное охлаждение не требуется — пассивный радиатор.
- Температура эксплуатации: от 0°C до 55°C.
- Температура хранения: от -40°C до 70°C.
- Влажность: 5–95% (без конденсата).
Устойчив к вибрациям и ударам в соответствии со стандартами серверных стоек.
Технические характеристики
| Модель | HP SN1600Q |
| Артикул производителя | P9M76-63001 |
| Тип | Адаптер Fibre Channel |
| Производитель | HP |
| Назначение | для серверов |
| Интерфейс подключения | PCI Express 3.0 x8 |
| Количество портов | 2 |
| Скорость порта | 32 Гбит/с (авто 32/16/8) |
| Разъём | SFP+ (оптика или DAC) |
| Чипсет | Broadcom Emulex LPe32002 |
| Поддержка протоколов | FC-PI-6, FC-FS-4, FC-LS-3, FC-SB-3, FC-NVMe, FICON |
| Виртуализация | NPIV (до 255 портов), SR-IOV, Multi-Queue |
| Управление | HBAnyware, OneCommand, CLI, API |
| Безопасность | CHAP, FC-SP, ACL, шифрование AES-256 |
| Поддерживаемые ОС | Windows Server, Red Hat, SUSE, VMware, Oracle Solaris |
| Гарантия | HP Limited Lifetime Warranty (при установке в сервер HP) |
| Размеры (Д?Ш) | 167.6?68.9 мм |
| Вес нетто | 180 г |
| Потребляемая мощность | 12–15 Вт |
| Температура эксплуатации | 0°C … +55°C |
| Температура хранения | -40°C … +70°C |
| Влажность (эксплуатация) | 5–95% |
| Форм-фактор | Low Profile (в комплекте обе планки) |
| Совместимость с серверами | HP ProLiant Gen9/Gen10, Synergy, Apollo |
Часто задаваемые вопросы
Для каких задач используется HP SN1600Q?
Для подключения серверов к SAN-сетям Fibre Channel. Обеспечивает высокоскоростной доступ к дисковым массивам, ленточным библиотекам и NVMe-накопителям. Применяется в ЦОД, виртуальных средах, СУБД и системах резервного копирования.
Какая скорость передачи данных?
32 Гбит/с на порт в полном дуплексе. Реальная пропускная способность до 3200 МБ/с на порт. Поддерживается автоопределение 16/8 Гбит/с для обратной совместимости.
Нужен ли специальный драйвер?
Да. Драйверы входят в состав HP Smart Update или загружаются с сайта HP. Для Windows доступны через Windows Update. Для Linux и VMware — в составе дистрибутива или отдельно.
Совместим ли адаптер с серверами Dell или IBM?
Официально поддерживается только в серверах HP ProLiant и Synergy. В других серверах может работать, но HP не предоставляет гарантийную поддержку.
Можно ли использовать медные кабели DAC?
Да. Для подключения на короткие расстояния (до 5 м) используйте пассивные DAC-кабели HP JG082A/JG083A/JG084A. Для больших дистанций — оптические трансиверы.
Поддерживается ли мультипутинг?
Да. Адаптер полностью совместим с Microsoft MPIO, Linux Device Mapper, VMware NMP. Для оптимальной работы рекомендуется использовать HP Smart SAN.
Как обновить прошивку?
Используйте HP Smart Update Manager (SUM) или OneCommand Manager. Прошивка загружается с сайта HP Support. Рекомендуется обновлять до последней версии перед вводом в эксплуатацию.
Какая гарантия на адаптер?
HP предоставляет пожизненную ограниченную гарантию (Limited Lifetime Warranty) при установке в сервер HP. Гарантия распространяется на дефекты материалов и изготовления.
Можно ли установить адаптер в слот PCIe 2.0?
Да, слот PCIe 2.0 x8 обеспечит достаточно пропускной способности для двух портов 32 Гбит/с. Однако максимальная скорость будет ограничена шиной (PCIe 2.0 x8 = 4 ГБ/с).
Чем отличается SN1600Q от SN1610Q?
SN1610Q имеет 4 порта (а не 2) и использует слот PCIe 3.0 x16. Для большинства задач достаточно 2 портов SN1600Q. Если требуется больше портов — выбирайте SN1610Q.
