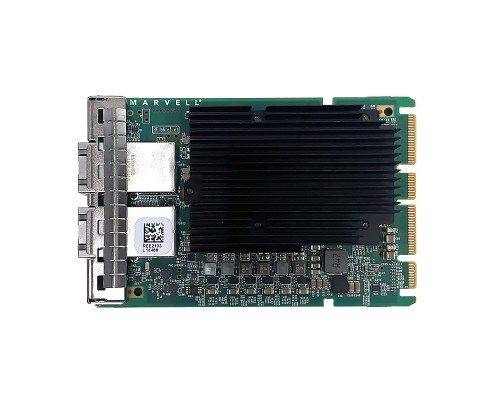

Сетевой адаптер HPE 10Gb 2-Port BASE-T (P13345-001 / P10101-001) — двухпортовый адаптер Ethernet 10GBASE-T на чипсете Marvell QL41132HQRJ с интерфейсом PCIe 3.0 x4. Обеспечивает скорость до 10 Гбит/с по витой паре (RJ-45), обратно совместим с 1GbE и 100 Мбит/с. Поддерживает Jumbo Frames, VLAN tagging, TOE (TCP Offload Engine) и iSCSI boot. Идеальное решение для серверов HPE Gen8/Gen9/Gen10, требующих высокопроизводительного медного соединения без использования оптических трансиверов.
Высокая производительность и гибкость подключения
Адаптер построен на проверенном контроллере Marvell FastLinQ QL41132HQRJ, обеспечивающем полную двухпортовую производительность 20 Гбит/с без потери пакетов. Поддержка PCIe 3.0 x4 гарантирует достаточную пропускную способность шины (до 4 ГБ/с).
10 Gigabit Ethernet по медному кабелю
- Два порта RJ-45 со скоростью 10GbE, 1GbE и 100 Мбит/с — автосогласование.
- Поддержка стандарта IEEE 802.3an (10GBASE-T) на расстоянии до 30 м (Cat6a/7) или до 100 м (Cat6a с понижением до 1GbE).
- Обратная совместимость — адаптер работает в сетях 1GbE и Fast Ethernet без дополнительных настроек.
Технологии ускорения и offload
- TOE (TCP Offload Engine) — снижает нагрузку на центральный процессор сервера.
- iSCSI boot — загрузка операционной системы с удалённого storage по iSCSI.
- Jumbo Frames — до 9 КБ, повышает эффективность передачи больших объёмов данных.
- VLAN tagging (802.1Q) — гибкая сегментация трафика.
Совместимость и драйверы
Адаптер HPE P13345-001 официально протестирован для серверов HPE ProLiant Gen8, Gen9 и Gen10. Также поддерживается стандартное ПО Marvell для установки в системах на базе Windows, VMware ESXi и Linux.
Поддерживаемые операционные системы
- Windows Server 2012 R2, 2016, 2019, 2022
- VMware vSphere 6.0, 6.5, 6.7, 7.0, 8.0
- Linux (Red Hat Enterprise Linux 7/8/9, SUSE Linux Enterprise Server, Ubuntu LTS)
Модели серверов HPE (неполный список)
- HPE ProLiant DL380 Gen9/Gen10/Gen10 Plus, DL360 Gen9/Gen10
- HPE ProLiant ML350 Gen10, ML110 Gen10
- HPE Synergy и BladeSystem с поддержкой PCIe мезонинов
Аналоги и альтернативы
Если модель P13345-001 недоступна или требуется иное количество портов / скорость, рассмотрите следующие варианты от HPE и других производителей.
| Производитель / Модель | Тип портов | Ключевые отличия |
|---|---|---|
| HPE 10Gb 2-Port BASE-T P13345-001 | 2x RJ-45 (10G/1G/100M) | Эталон, чип Marvell, ширина PCIe 3.0 x4 |
| HPE 10Gb 2-Port SFP+ (P12420-B21) | 2x SFP+ (оптика/медь) | Требуются трансиверы; поддержка оптических линий |
| Intel X710-T2L | 2x RJ-45 (10G/1G/100M) | Чип Intel X710, PCIe 3.0 x8, иногда дешевле |
| Broadcom BCM57416 (NetXtreme-E) | 2x BASE-T | Альтернативный чип, поддержка RoCEv2 (RDMA), но не iSCSI boot |
| Mellanox ConnectX-4 Lx (MCX4121A-ACAT) | 2x 25GbE SFP28 | Более высокая скорость, требуется оптика, большая стоимость |
Примечание: Если требуется поддержка RDMA/RoCE или 25GbE, лучше смотреть в сторону адаптеров Mellanox. Для типовых развёртываний 10GbE на меди адаптер HPE P13345-001 — оптимальный выбор.
Кому подойдёт HPE 10Gb 2-Port BASE-T P13345-001
Рекомендуется, если:
- Требуется подключение сервера к сети 10GbE без использования оптики.
- Используются кабели Cat6a/Cat7 на расстояние до 30–50 метров.
- Нужна загрузка по iSCSI или разгрузка TCP (TOE).
- Работаете с виртуализацией (VMware, Hyper-V) — поддержка VM-очередей.
- Необходима обратная совместимость с 1GbE для поэтапного обновления.
Вероятно, не подойдёт, если:
- Требуется 40/100GbE или оптические подключения на большие расстояния.
- Сервер не имеет свободного слота PCIe 3.0 x4 (или шина устарела).
- Нужна поддержка RDMA (RoCE v1/v2) — тогда лучше Broadcom или Mellanox.
- Используется не-HPE сервер с нестандартным UEFI / BIOS (возможны ограничения).
Конструкция и условия эксплуатации
Форм-фактор и установка
Адаптер выполнен в низкопрофильном форм-факторе (Low Profile), поставляется с планками для низкопрофильного и стандартного (1U/2U) монтажа. Размеры платы: 167.6 × 68.9 мм (без учёта портов).
Температурный режим и энергопотребление
- Потребляемая мощность: 5.5 Вт (типичная) — очень низкое тепловыделение.
- Рабочая температура: от 0 до 55 °C (при воздушном потоке не менее 0.5 м/с).
- Температура хранения: от -40 до +70 °C.
- Влажность: 5–95% без конденсации.
Благодаря низкому энергопотреблению адаптер подходит для плотных серверных сборок (Blade, 1U/2U).
Технические характеристики
| Производитель | HPE |
| Модель адаптера | 10Gb 2-Port BASE-T |
| Артикул производителя | P13345-001 |
| Код заказа / доп. артикул | P10103-B21 / P10101-001 |
| Чипсет | Marvell QL41132HQRJ (FastLinQ QL41132) |
| Скорость передачи данных | 10 Гбит/с (каждый порт), также 1 Gbps, 100 Mbps |
| Количество портов | 2 |
| Тип портов | RJ-45 |
| Стандарты сети | IEEE 802.3an (10GBASE-T), IEEE 802.3ab, IEEE 802.3u |
| Ширина интерфейса | PCIe 3.0 x4 (совместимость с PCIe 2.0 x8, x16) |
| Поддержка технологий | Jumbo Frames (9K), VLAN tagging (802.1Q), TOE (TCP Offload), iSCSI boot, VLAN filtering |
| Поддержка ОС | Windows Server, VMware ESXi, Linux (RHEL, SLES, Ubuntu) |
| Потребляемая мощность | 5.5 Вт (типичная) |
| Совместимость | Серверы HPE ProLiant Gen8, Gen9, Gen10 (также возможно использование в других x86-серверах с драйверами Marvell) |
| Размеры (Ш×Г×В) | 167.6 × 68.9 мм (низкопрофильный профиль) |
| Вес нетто | около 120 г |
| Максимальный кабель | Cat6a/7 до 100 м (10GbE до 30 м) |
| Гарантия | Пожизненная гарантия HPE (Lifetime Hardware Warranty) |
Часто задаваемые вопросы
С какими операционными системами совместим?
Windows Server (2012 R2 – 2022), VMware ESXi (6.0 – 8.0), Linux (RHEL 7/8/9, SLES 12/15, Ubuntu 18.04+). Драйверы от Marvell или HPE.
Какой максимальный кабель нужен для 10GbE?
Для 10GBASE-T требуется кабель Cat6a или Cat7. Максимальная длина 30 метров (если качественный Cat6A может до 100 м). Для 1GbE и 100 Мбит/с подходит Cat5e.
Работает ли адаптер в не-HPE серверах?
Да, как стандартная сетевая карта Marvell FastLinQ с PCIe 3.0. Производительность и все функции (TOE, iSCSI boot) сохраняются при установке драйверов от Marvell. Однако HPE гарантирует полную поддержку только на серверах HPE.
Поддерживает ли адаптер загрузку по iSCSI (iSCSI boot)?
Да, iSCSI boot поддерживается через UEFI. Необходимо настроить параметры в BIOS адаптера (с помощью Marvell QL41132 UEFI Configuration Tool).
Какая ширина PCIe требуется?
Физически PCIe 3.0 x4. Можно установить в слоты x8 или x16 (будет работать в режиме x4). Совместим с PCIe 2.0 (скорость упадёт до 2.0 x4 = ~2 ГБ/с, что может ограничить 10GbE один порт, но для большинства задач достаточно).
Чем отличается P10101-001 от P13345-001?
P10101-001 — это альтернативный код (часто используется для канала поставок или региональный номер). По техническим характеристикам они идентичны, оба основаны на Marvell QL41132HQRJ.
Поддерживает ли адаптер Jumbo Frames?
Да, максимальный размер кадра 9 КБ (9000 байт). Включается настройкой драйвера.
Сколько портов и какой тип разъёмов?
Два порта RJ-45 (10GBASE-T / 1000BASE-T / 100BASE-TX). Каждый порт работает независимо, возможна агрегация каналов (LACP) на уровне ОС.
Есть ли поддержка VLAN в железе?
Да, аппаратное VLAN tagging (802.1Q) на каждом порту, что снижает нагрузку на CPU.
Какой форм-фактор — низкопрофильный или стандартный?
В комплекте идут две планки: стандартная (для 1U/2U) и низкопрофильная (для блейд-серверов и компактных корпусов).
